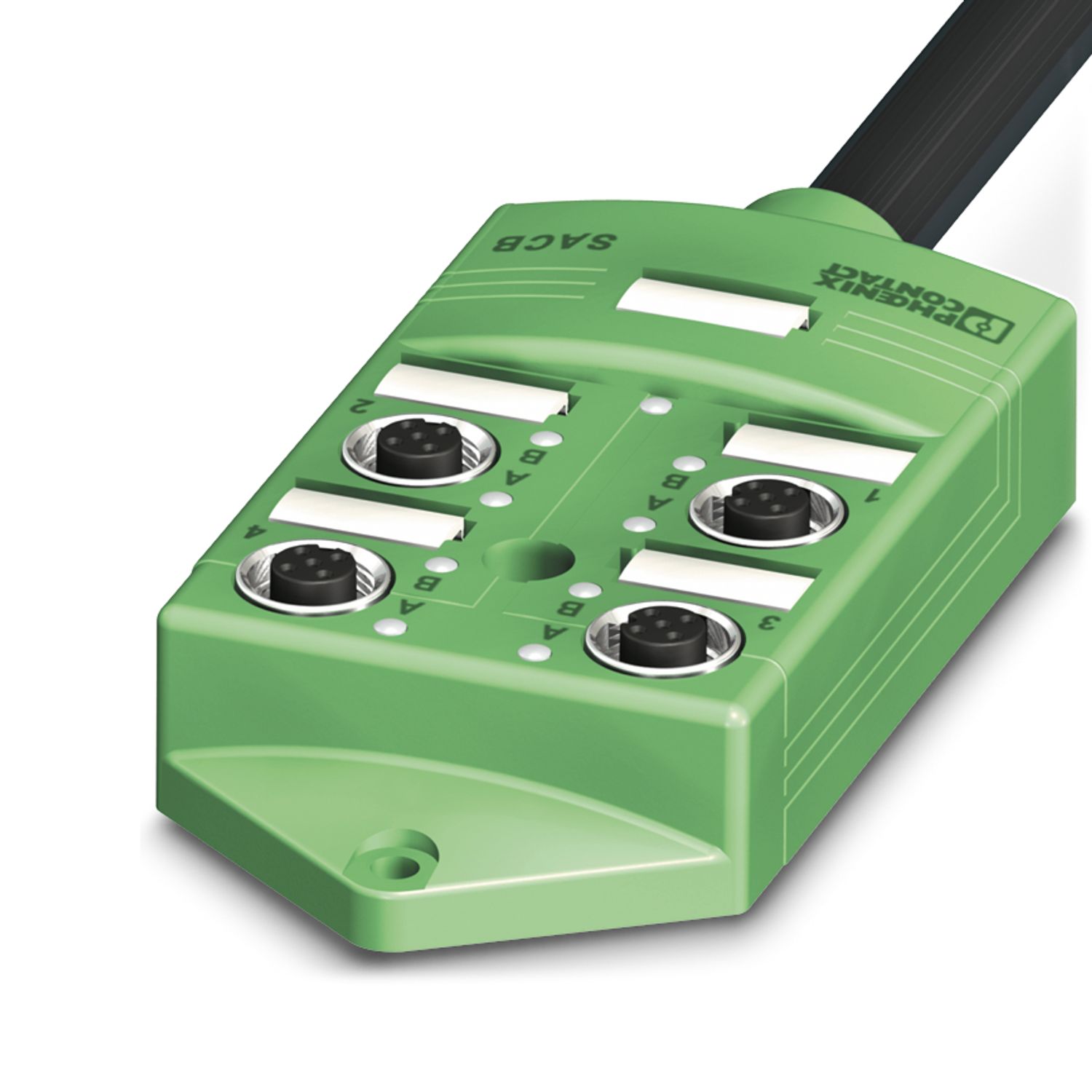

SACB-4/ 8-L- 5,0HPUR SCO NPN
-
Fordelerboks
1534313
Fordelerboks, tilkoblingstype: M12-bøssing, antall stikkplasser: 4, poltall: 5, koding: A, pluggplasstilordning: dobbelt, statusindikator: ja, npn; stamkabeltilkobling: Fast tilkobling 180°, PUR, halogenfri, ledningslengde: 5 m, skjerming: nei
Produktdetaljer
| Produkttype | Fordelerboks |
| Poltall | 5 |
| Antall stikkplasser | 4 |
| Koding | A |
| LED | Ja |
| Lokal diagnostikk | |
| Overvåket funksjon | Forsyningsspenning |
| Optisk visning | LED grønn |
| Driftsspenning maks. Umax | 30 V DC |
| Lokal diagnostikk | Forsyningsspenning LED grønn |
| Statusindikator I/O LED gul | |
| Nominell spenning UN | 24 V DC |
| Merkestrøm totalt | 12 A |
| maks. strømbelastbarhet pr. tråd | 2 A |
| Strømbelastning pr. stikkplass | 4 A |
| Ledertilkobling | |
| Tilkoblingstype sensor/aktuator | M12-bøssing |
| Tiltrekkingsmoment pluggplass sensor-/aktuatorledning | 0,4 Nm |
| Tiltrekkingsmoment monteringsskrue for feste av hus | 0,5 Nm |
| Tilkoblingstilordning | |
| Pluggplass/pol = Lederfarge eller kontakt | 1 / 4 (A) = WH |
| 1 / 2 (B) = GYPK | |
| 2 / 4 (A) = GN | |
| 2 / 2 (B) = RDBU | |
| 3 / 4 (A) = YE | |
| 3 / 2 (B) = WHGN | |
| 4 / 4 (A) = GY | |
| 4 / 2 (B) = BNGN | |
| 1-4 / 1 (+ 24 V) = BN | |
| 1-4 / 3 (0 V) = BU | |
| 1-4 / 5 (PE) = GNYE | |
| Statusindikator tilgjengelig | ja |
| Målskisse |
|
| Bredde | 58 mm |
| Høyde | 26 mm |
| Lengde | 116 mm |
| Material Gjengehylse | Trykkstøpt sink |
| Material Hus | PBT |
| Material Støpemasse | PUR |
| Brennbarhetsklasse iht. UL 94 | V0 |
| Material tetning O-ring | NBR |
| Materiale kontakt | Cu-legering |
| Materiale kontaktoverflate | forgylt |
| Materiale kontaktholder | PA |
| Ledningslengde | 5 m |
| PUR halogenfri svart [PUR] | |
| Målskisse |
|
| Poltall | 11 |
| Skjermet | nei |
| Ledningstype | PUR halogenfri svart [PUR] |
| Lederoppbygning signalledning | 64x 0,10 mm |
| AWG signalkabel | 20 |
| Lederkonstruksjon spenningsforsyning | 128x 0,10 mm |
| AWG- spenningsforsyning | 17 |
| Ledningstverrsnitt | 3x 1 mm² (Energiledning) |
| 8x 0,5 mm² (Signalledning) | |
| Ytterdiameter kabel | 9,40 mm ±0,2 mm |
| Yttermantel, material | PUR |
| Yttermantel, farge | svart RAL 9005 |
| Materiale i leder | Blank Cu-tråd |
| Material lederisolasjon | PP |
| Enkeltleder, farge | brun, blå, grønn/gul, hvit, grønn, gul, grå, grå/rosa, rød/blå, hvit/grønn, brun/grønn |
| Totallederisolasjon | Ledere kordelslått i lag |
| Nominell spenning kabel | 300 V |
| Testspenning | 2000 V |
| Minste bøyeradius, montert fast | 94 mm |
| Minste bøyeradius, montert bevegelig | 94 mm |
| Dynamisk belastbarhet (bøying) | Bøyesykluser maksimalt: 1500000, Bøyeradius: 94 mm, Kjøreavstand: 2 m, Kjørehastighet: 2 m/s |
| Flammebestandighet | DIN EN 50265 |
| Oljebestandighet | iht. VDE 0472 del 803 |
| Annen bestandighet | Meget resistent mot syre, lut og løsemidler |
| Spesielle egenskaper | silikonfri |
| Omgivelsestemperatur (drift) | -40 °C ... 90 °C (Kabel, fast installasjon) |
| -5 °C ... 80 °C (Kabel, bevegelig installasjon) | |
| Miljøforhold | |
| Beskyttelsesgrad | IP65 |
| IP67 | |
| IP69K | |
| Omgivelsestemperatur (drift) | -30 °C ... 90 °C |
