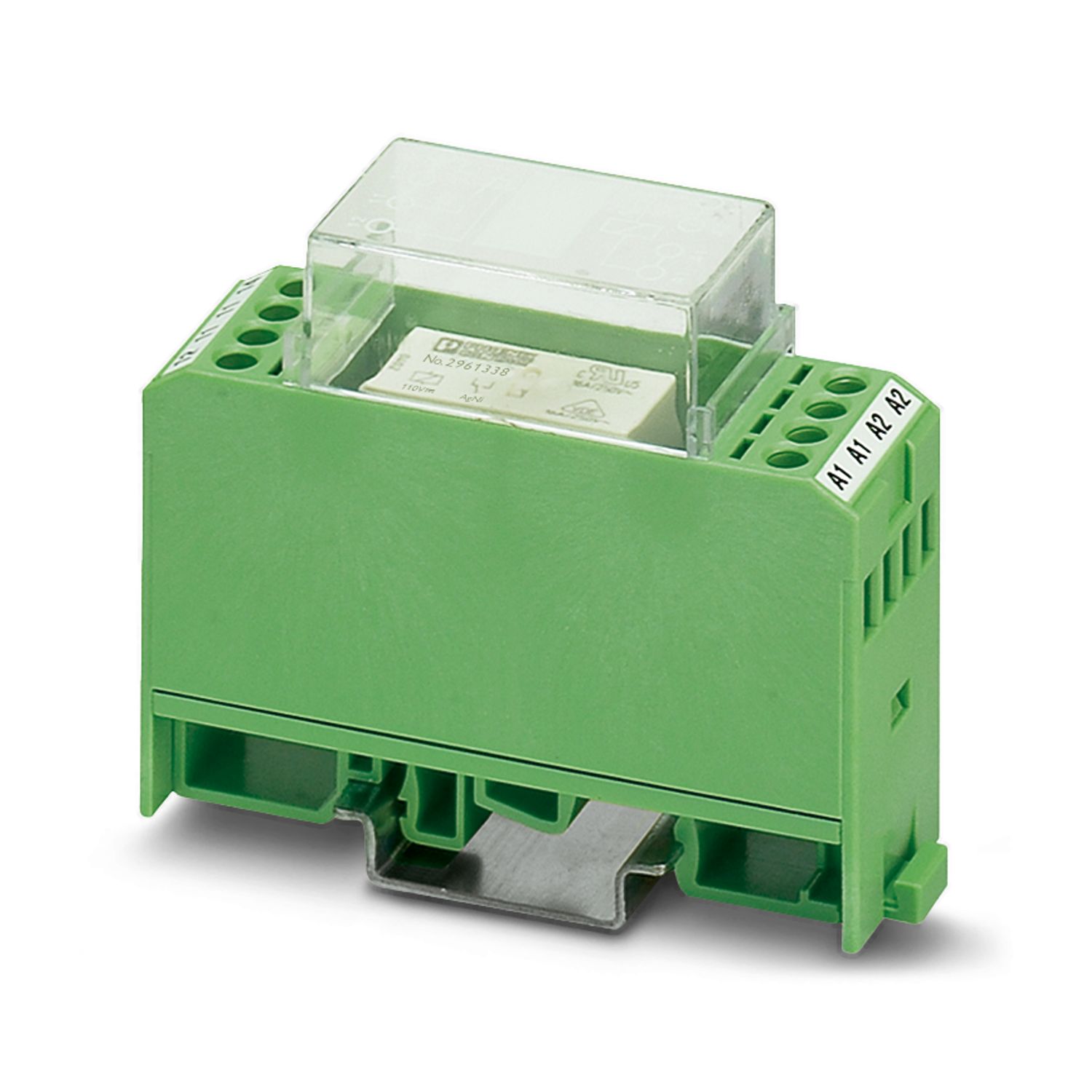

EMG 22-REL/KSR-120/21
-
Relemodul
2953964
Relemodul, med fastloddet minirelé, kontakt (AgNi): Middels til store effekter, en vekselkontakt, inngangsspenning 120 V AC/DC
Produktdetaljer
| Produkttype | Relemodul |
| Anvendelse | Universell |
| Driftsmodus | 100 % ED |
| Levetid mekanisk | ca. 5x 107 koblingsforløp |
| Isolasjonsegenskaper | |
| Isolering | Basisisolering |
| Sikkert skille, forsterket isolasjon og 6 kV mellom inngangsstrømskrets og utgangskontakt for strømvei | |
| Overspenningskategori | III |
| Forurensningsgrad | 2 |
| Status for vedlikehold av data | |
| Dato for siste vedlikehold av data | 19.03.2025 |
| Maksimalt effekttap ved nominelle betingelser | 0,48 W |
| Testspenning (Vikling/kontakt) | 5 kVeff (50 Hz, 1 min., vikling/kontakt) |
| Testspenning (Kontakt/kontakt) | 1 kV AC (50 Hz, 1 min., kontakt/kontakt) |
| Merkeisolasjonsspenning | 260 V AC |
| Merkestøtspenning | 4 kV |
| Spoleside | |
| Nominell inngangsspenning UN | 120 V AC/DC |
| Inngangsspenningsområde | 102 V AC/DC ... 127,2 V AC/DC |
| Inngangsspenningsområde med hensyn til UN | 0,85 ... 1,06 |
| Drivenhetens koblingsegenskaper | monostabil |
| Typisk inngangsstrøm ved UN | 4 mA |
| Typisk reaksjonstid | 8 ms |
| Typisk løsetid | 10 ms |
| Beskyttelseskobling | Brolikeretter; Brolikeretter |
| Varistor; Varistor | |
| Driftsspenningsindikator | LED gul |
| Koble | |
| Kontaktutførelse | Enkeltkontakt, 1 vekselkontakt |
| Type koblingskontakt | Enkeltkontakt |
| Kontaktmaterial | AgNi |
| Maks. koblingsspenning | 250 V AC/DC |
| Varig grensestrøm | 6 A |
| Maks. innkoblingsstrøm | 8 A |
| Utkoblingseffekt (ohmsk last) maks. | 144 W (ved 24 V DC) |
| 58 W (ved 48 V DC) | |
| 48 W (ved 60 V DC) | |
| 50 W (ved 110 V DC) | |
| 80 W (ved 220 V DC) | |
| 1500 VA (ved 250 V AC) | |
| Spoleside | |
| Tilkoblingstype | Skrutilkobling |
| Avisoleringslengde | 8 mm |
| Skrue | M3 |
| Ledertverrsnitt entrådet | 0,2 mm² ... 4 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 2,5 mm² |
| Ledertverrsnitt AWG | 24 ... 12 |
| Kontaktside | |
| Tilkoblingstype | Skrutilkobling |
| Avisoleringslengde | 8 mm |
| Skrue | M3 |
| Ledertverrsnitt entrådet | 0,2 mm² ... 4 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 2,5 mm² |
| Ledertverrsnitt AWG | 24 ... 12 |
| Bredde | 22,5 mm |
| Høyde | 75 mm |
| Dybde | 62,5 mm |
| Farge | grønn (RAL 6021) |
| Miljøforhold | |
| Beskyttelsesgrad | IP20 |
| Omgivelsestemperatur (drift) | -20 °C ... 50 °C |
| Omgivelsestemperatur (lagring/transport) | -20 °C ... 70 °C |
| Standarder/bestemmelser | IEC 60664-1 |
| Monteringstype | Skinnemontering |
| Monteringsinformasjon | kan rekkeplasseres uten avstand |
| Monteringsposisjon | vilkårlig |
| Artikkelnummer | 2953964 |
| Pakkestørrelse | 10 Stk. |
| Minimum bestillingsmengde | 1 Stk. |
| Rabattgruppe | 31BC61 |
| Produktnøkkel | DK6142 |
| GTIN | 4017918084691 |
| Vekt pr. stk. (inkl. forpakning) | 66,16 g |
| Vekt pr. stk. (ekskl. forpakning) | 7,41 g |
| Tolltariffnummer | 85364900 |
| Opprinnelsesland | DE |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-50
Du finner en artikkelrelatert deklarasjonstabell China RoHS på nedlastingsområdet for de forskjellige artiklene, under "produsenterklæring". For artikler med EFUP-E blir ingen China RoHS deklarasjonstabell utstedt, og er ikke nødvendig.
|
| EU REACH SVHC | |
| Henvisning til REACH-kandidatstoff (CAS-nr.) | Ingen stoff med en masseandel på over 0,1 % |
Kompatible produkter
Dine fordeler
Sikkert skille mellom spole- og kontaktside
Integrert inngangs- og støydempingskobling
