MNT-TAE D/WH
-
Overspenningsvern type 3
2857099

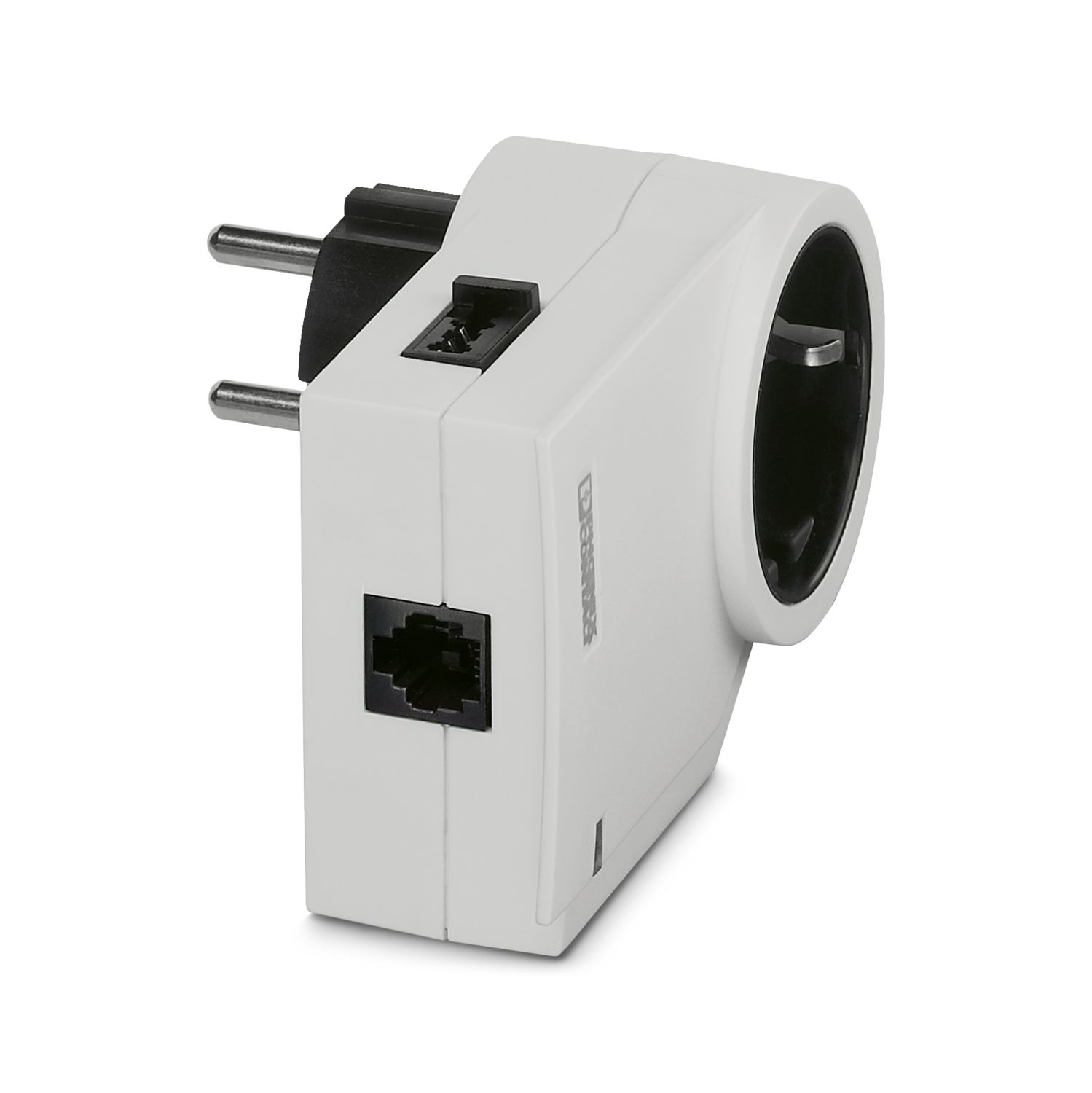

Stikkontakt-adapterplugg med overspenningbeskyttelse for strømforsyning og signaltilkobling av sluttutstyr med analog telekommunikasjonsgrensesnitt.
Produktdetaljer
| IEC prøveklasse | C2 + C3 |
| VDE kravklasse | C2 + C3 |
| Byggform | Adapterplugg |
| Landsspesifikk bruk mulig i | D |
| Melding om overspenningsbeskyttelse defekt | optisk |
| EN type | T3 |
| Tilkoblingstype | RJ12-/TAE 6 |
| Målskisse |
|
| Bredde | 63 mm |
| Høyde | 79 mm |
| Dybde | 103,5 mm |
| Brennbarhetsklasse iht. UL 94 | V0 |
| Husmateriale | PA |
| Mekaniske spesifikasjoner | |
| Åpen sidevegg | Nei |
| Strømforsyning | |
| Virkeretning | L-N-PE & Signal Line-Signal Line-Earth Ground |
| Nominell frekvens fN | 50 Hz |
| 60 Hz | |
| Maksimal varig spenning UC | 250 V AC |
| Jordlederstrøm IPE | ≤ 1 µA |
| Aktiv driftsstrøm IC ved UC | ≤ 4 mA |
| Nominell avlederstøtstrøm In (8/20) µs (L-N) | 1,5 kA |
| Nominell avlederstøtstrøm In (8/20) µs (L-PE) | 1,5 kA |
| Maksimal avlederstøtstrøm Imax (8/20) µs | 5 kA (Sumstrøm) |
| 100 % reaksjons-lynstøtspenning (1,2/50) µs (L-PE) | ≤ 1,1 kV |
| Energieabsorpsjon symmetrisk | 80 J |
| Energiabsorpsjon asymmetrisk | 40 J |
| Beskyttelsesnivå Up (L-N) | ≤ 1,5 kV |
| Beskyttelsesnivå Up (L-PE) | ≤ 1,5 kV |
| Beskyttelsesnivå Up (N-PE) | ≤ 1,5 kV |
| Restspenning ved In | ≤ 1,2 kV |
| ≤ 900 V | |
| ≤ 900 V | |
| Reaksjonstid tA (L-N) | ≤ 25 ns |
| Reaksjonstid tA (L-PE) | ≤ 100 ns |
| Maks. påkrevet forsikring | 16 A (gL/C) |
| Informasjonsteknikk | |
| Maks. varig spenning UC (leder-jord) | 200 V DC |
| Nominell avlederstøtstrøm In (8/20) µs (leder-leder) | 1,1 kA |
| Nominell avlederstøtstrøm In (8/20) µs (leder-jord) | 2,5 kA |
| Utgangsspenningsbegrensning ved 1 KV/µs (leder-leder) spike | ≤ 360 V |
| Utgangsspenningsbegrensning ved 1 KV/µs (leder-jord) spike | 450 V |
| Utgangsspenningsbegrensning ved 1 KV/µs (leder-leder) statisk | ≤ 360 V |
| Utgangsspenningsbegrensning ved 1 KV/µs (leder-signaljord) statisk | ≤ 450 V |
| Restspenning ved In (leder-leder) | ≤ 35 V |
| Restspenning ved In (leder-jord) | ≤ 30 V |
| Reaksjonstid tA (leder-leder) | ≤ 25 ns |
| Reaksjonstid tA (leder-jord) | ≤ 100 ns |
| Grensefrekvens fg (3 dB), sym. i 600 Ω-systemet | 700 kHz |
| Miljøforhold | |
| Beskyttelsesgrad | IP20, barnesikring |
| Omgivelsestemperatur (drift) | -20 °C ... 75 °C |
| VDE kravklasse | C2 + C3 |
| Standarder Spesifikasjon informasjonsteknikk | |
| Standarder/bestemmelser | IEC 61643-1 |
| E DIN VDE 0675-6/A1 | |
| IEC 61643-21 | |
| IEC 61643-21 | |
| Monteringstype | Plugging i nettstikkontakt |
