BXT-M/RS485-TTL
-
Overspenningsvern
2749987
Utenpåliggende hus med overspenningsbeskyttelse for RS-485-grensesnitt med TTL-nivå, nettilkobling med stikkplass for beskyttelsesstikker PRT-S... (uten beskyttelsesstikker)
Produktdetaljer

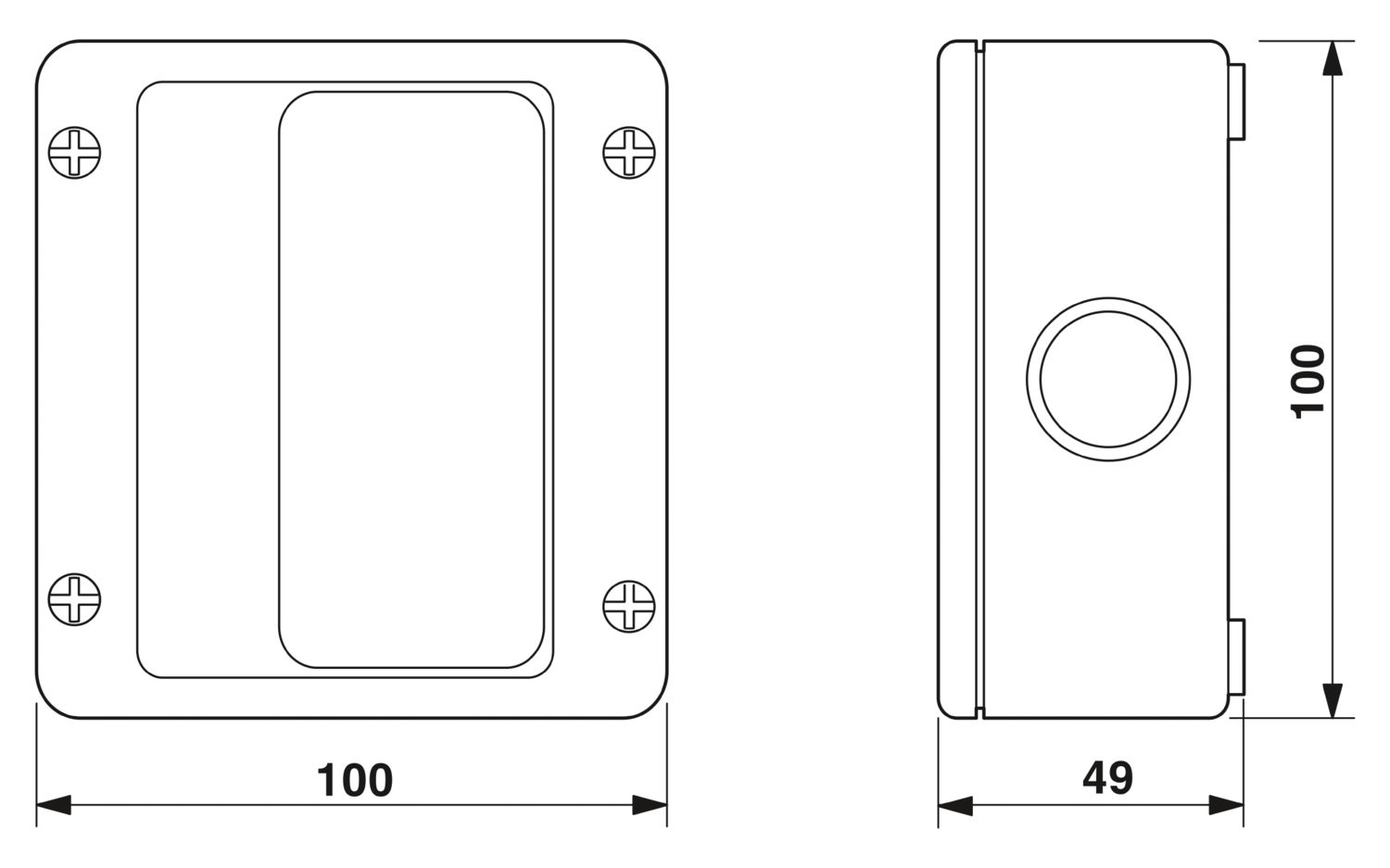

| Produkttype | Overspenningsbeskyttelse for informasjonsteknikk |
| IEC prøveklasse | B2 |
| C1 | |
| C2 | |
| C3 | |
| D1 | |
| Byggform | Montering av utenpåliggende hus |
| Tilkoblingstype | Skruklemmer |
| Min. flertrådet ledertverrsnitt | 0,14 mm² |
| Maks. flertrådet ledertverrsnitt | 1 mm² |
| Min. entrådet ledertverrsnitt | 0,14 mm² |
| Maks. entrådet ledertverrsnitt | 1,5 mm² |
| Målskisse |
|
| Bredde | 100 mm |
| Høyde | 50 mm |
| Dybde | 100 mm |
| Mekaniske spesifikasjoner | |
| Åpen sidevegg | Nei |
| Virkeretning | Line-Line & Line-Signal Ground/Shield & Signal Ground/Shield-Earth Ground |
| Maksimal varig spenning UC | 6,2 V DC |
| Maks. varig spenning UC (leder-leder) | 6,2 V DC |
| Maks. varig spenning UC (leder-jord) | 6,2 V DC |
| Aktiv driftsstrøm IC ved UC | ≤ 1 µA |
| Jordlederstrøm IPE | ≤ 5 µA |
| Nominell avlederstøtstrøm In (8/20) µs (leder-leder) | 350 A |
| Nominell avlederstøtstrøm In (8/20) µs (leder-jord) | 5 kA |
| Nominell avlederstøtstrøm In (8/20) µs (leder-signaljord) | 350 A |
| Sumstøtstrøm (8/20) µs | 5 kA |
| Avlederstøtstrøm Imax (8/20) µs maks. (leder-leder) | 350 A |
| Avlederstøtstrøm Imax (8/20) µs maks. (leder-jord) | 5 kA |
| Avlederstøtstrøm Imaks (8/20) µs maks. (leder-signaljord) | 350 A |
| Utgangsspenningsbegrensning ved 1 KV/µs (leder-leder) spike | ≤ 45 V |
| Utgangsspenningsbegrensning ved 1 KV/µs (leder-jord) spike | ≤ 450 V |
| Utgangsspenningsbegrensning ved 1 KV/µs (leder-leder) statisk | ≤ 16 V |
| Utgangsspenningsbegrensning ved 1 KV/µs (leder-jord) statisk | ≤ 450 V |
| Beskyttelsesnivå UP (leder-leder) | ≤ 35 V (C1 - 500 V / 250 A) |
| ≤ 50 V (C1 - 700 V / 350 A) | |
| ≤ 22 V (C3 - 100 A) | |
| Beskyttelsesnivå UP (leder-jord) | ≤ 550 V (B2 - 4 kV / 100 A) |
| ≤ 550 V (C2 - 4 kV / 2 kA) | |
| ≤ 600 V (C2 - 10 kV / 5 kA) | |
| ≤ 700 V (C3 - 100 A) | |
| Reaksjonstid tA (leder-leder) | ≤ 500 ns |
| Reaksjonstid tA (leder-jord) | ≤ 100 ns |

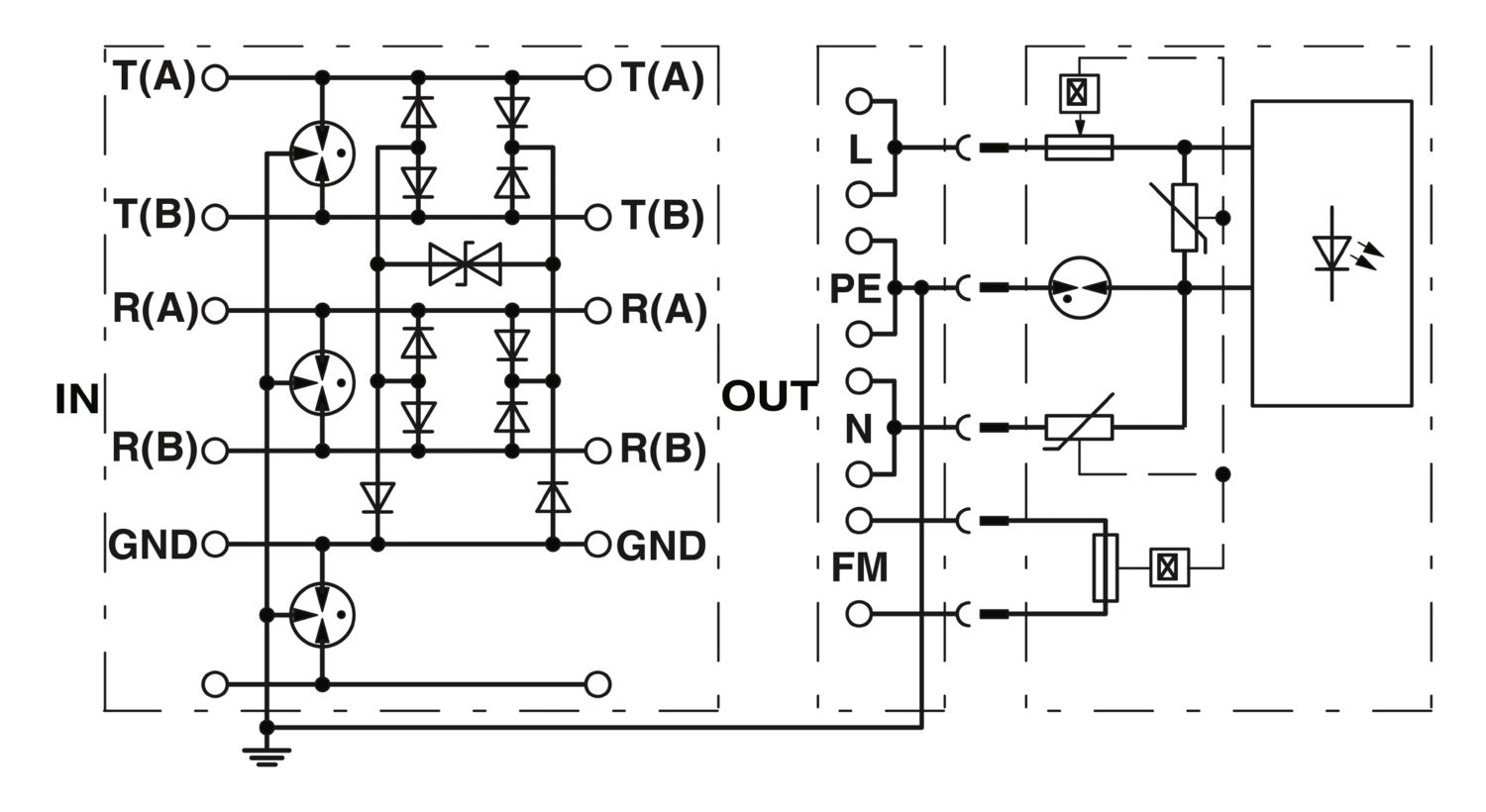

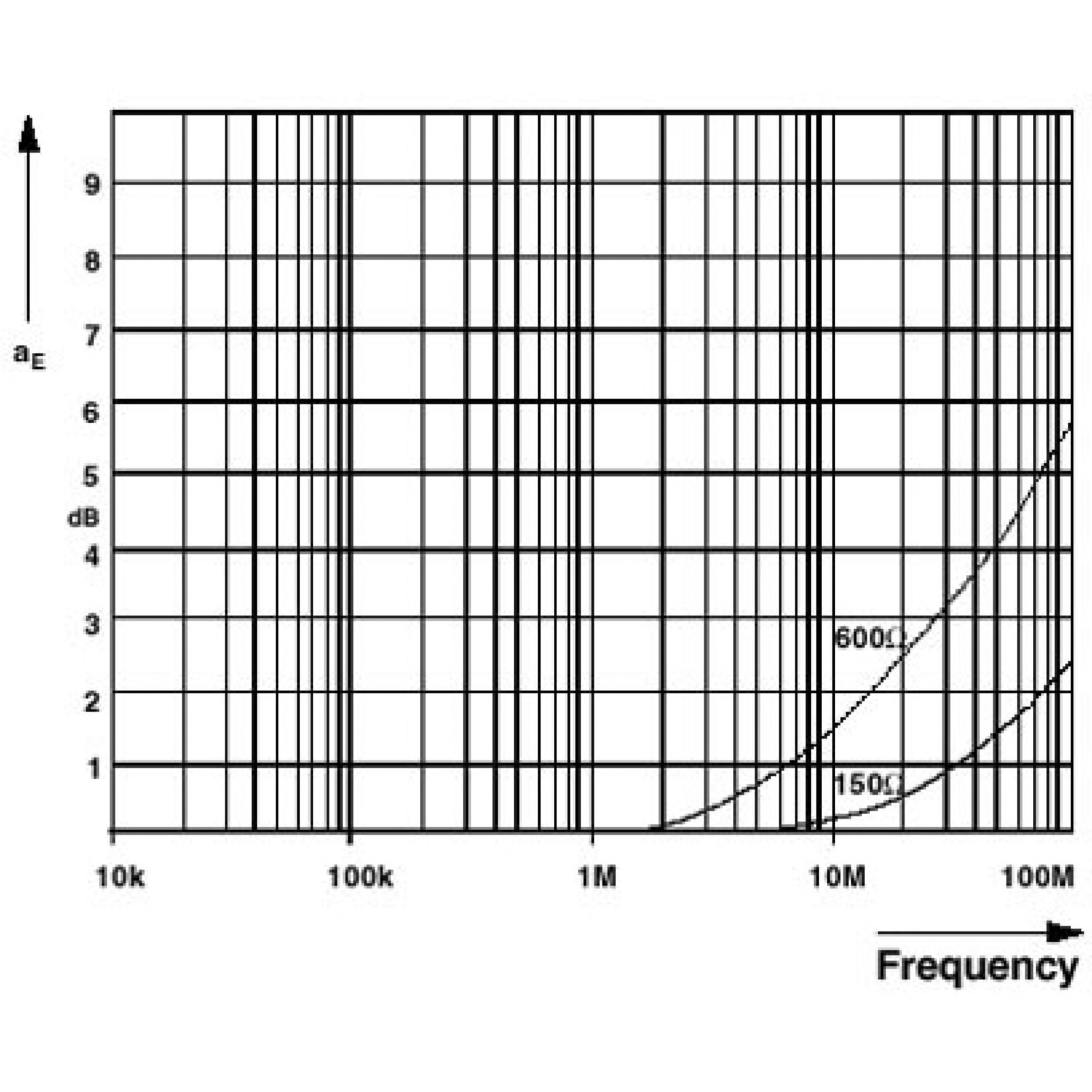

| Innføyingsdemping aE, sym. | typ. 0,1 dB (≤ 10 MHz / 50 Ω) |
| typ. 0,1 dB (≤ 4 MHz / 150 Ω) | |
| typ. 0,1 dB (≤ 1 MHz / 600 Ω) | |
| Grensefrekvens fg (3 dB), sym. i 50 Ω-systemet | typ. 100 MHz |
| Grensefrekvens fg (3 dB), sym. i 150 Ω-systemet | typ. 100 MHz |
| Grensefrekvens fg (3 dB), sym. i 600 Ω-systemet | typ. 10 MHz |
| Kapasitet (leder-leder) | typ. 20 pF |
| Kapasitet (leder-jord) | typ. 10 pF |
| Støtstrømkapasitet (leder–leder) | B2 - 4 kV / 100 A |
| C1 - 350 A | |
| C3 - 100 A | |
| Støtstrømkapasitet (leder–jord) | B2 - 4 kV / 100 A |
| C2 - 10 kV / 5 kA | |
| C3 - 100 A | |
| D1 - 2,5 kA |
| Miljøforhold | |
| Beskyttelsesgrad | IP54 |
| Omgivelsestemperatur (drift) | -40 °C ... 75 °C |
| Luft- og krypavstander | |
| Standarder/bestemmelser | IEC 60664-1 / IEC 61643-1 |
| Standarder Spesifikasjon informasjonsteknikk | |
| Standarder/bestemmelser | IEC 61643-21 |
| IEC 61643-21 | |
| Standarder/forskrifter | DIN EN 61643-11 |
| Merk | 2002 |
| Standarder/forskrifter | DIN EN 61643-11/A11 |
| Merk | 2007 |
| Standarder/forskrifter | IEC 61643-1 |
| Merk | 2005 |
| Standarder/forskrifter | DIN EN 61643-21 |
| Merk | 2002 |
| Monteringstype | AP/veggmontering |
