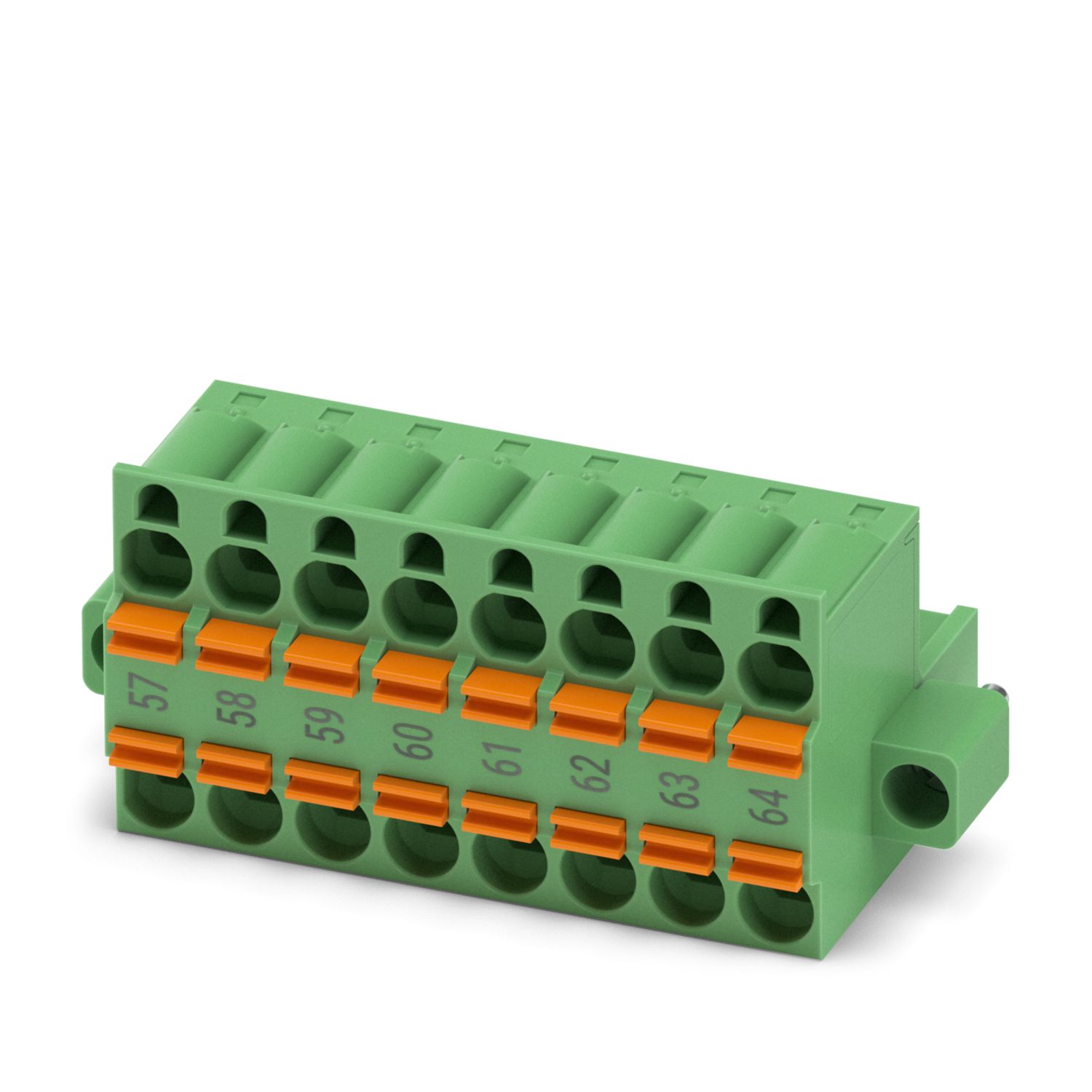

Kretskort-TWIN-plugg, nominelt tverrsnitt: 2,5 mm2, farge: grønn, nominell strøm: 12 A, merkespenning (III/2): 320 V, kontaktoverflate: Au, kontakttype: Bøssing, antall potensialer: 8, antall rekker: 1, poltall: 8, antall tilkoblinger: 16, artikkelserie: TFKC 2,5/..-STF, delingsmål: 5,08 mm, tilkoblingstype: Push-in-fjærtilkobling, tilkoblingsretning leder/kretskort: 0 °, festehake: - Festehake, stikksystem: COMBICON MSTB 2,5, kobling: Skrukobling, festemetode: Skruflens, forpakningstype: pakket i kartong
| Produkttype | Kretskort-TWIN-plugg |
| Produktserie | TFKC 2,5/..-STF |
| Produktserie | COMBICON Connectors M |
| Poltall | 8 |
| Delingsmål | 5,08 mm |
| Antall tilkoblinger | 16 |
| Antall rekker | 1 |
| Antall potensialer | 8 |
| Festeflens | Skruflens |
| Egenskaper | |
| Nominell strøm IN | 12 A |
| Nominell spenning UN | 320 V |
| Gjennomgangsmotstand | 1,5 mΩ |
| Merkespenning (III/3) | 320 V |
| Merkestøtspenning (III/3) | 4 kV |
| Merkespenning (III/2) | 320 V |
| Merkestøtspenning (III/2) | 4 kV |
| Merkespenning (II/2) | 630 V |
| Merkestøtspenning (II/2) | 4 kV |
| Ledertilkobling I2 / I3 | |
| Strømbelastning | 24 A |
| Pluggkontakt I1 | |
| Strømbelastning | 12 A |
| Tilkoblingsteknikk | |
| Byggeform | DeviceNet-konforme komponenter |
| Pluggforbindersystem | COMBICON MSTB 2,5 |
| Nominelt tverrsnitt | 2,5 mm² |
| Kontakttype | Bøssing |
| Lås | |
| Låsetype | Skrukobling |
| Festeflens | Skruflens |
| Tiltrekkingsmoment | 0,3 Nm |
| Ledertilkobling | |
| Tilkoblingstype | Push-in-fjærtilkobling |
| Lederens tilkoblingsretning i pluggretningen | 0 ° |
| 0 ° | |
| Tilkoblingsretning leder/kretskort | 0 ° |
| Ledertverrsnitt entrådet | 0,2 mm² ... 2,5 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 2,5 mm² |
| Ledertverrsnitt AWG | 24 ... 12 |
| Ledertverrsnitt flertrådet med endehylse, uten kunststoffhylse | 0,25 mm² ... 2,5 mm² |
| Ledertverrsnitt flertrådet med endehylse, med kunststoffhylse | 0,25 mm² ... 2,5 mm² |
| To ledere med samme tverrsnitt flertrådet m. TWIN-endehylse med plasthylse | 0,5 mm² ... 1,5 mm² |
| Prøvedor a x b / diameter | 2,8 mm x 2,0 mm / 2,0 mm |
| Avisoleringslengde | 10 mm |
| Informasjon om endehylser uten isolasjonskrage | |
| anbefalt krympetang | 1212034 CRIMPFOX 6 |
| Informasjon om endehylser med isolasjonskrage | |
| anbefalt krympetang | 1212034 CRIMPFOX 6 |
| Materialdata - kontakt | |
| Merk | WEEE/RoHS-samsvar, whisker-fri i henhold til IEC 60068-2-82/JEDEC JESD 201 |
| Materiale kontakt | Cu-legering |
| Overflatetilstand | komplett forgylt |
| Metalloverflate tilkoblingspunkt (dekksjikt) | Gull (0,8 - 1,4 µm Au) |
| Metalloverflate tilkoblingspunkt (mellomsjikt) | Nikkel (2 - 3 µm Ni) |
| Metalloverflate kontaktområde (dekksjikt) | Gull (0,8 - 1,4 µm Au) |
| Metalloverflate kontaktområde (mellomsjikt) | Nikkel (2 - 3 µm Ni) |
| Materialdata - hus | |
| Farge (Hus) | grønn (6021) |
| Isolasjonsmaterial | PA |
| Isolasjonsmaterialgruppe | I |
| CTI iht. IEC 60112 | 600 |
| Brennbarhetsklasse iht. UL 94 | V0 |
| Glødetråd-antennelighetstall GWFI i henhold til EN 60695-2-12 | 850 |
| Glødetråd-antennelsestemperatur GWIT i henhold til EN 60695-2-13 | 775 |
| Temperatur på kuletrykktest i henhold til EN 60695-10-2 | 125 °C |
| Materialangivelser -betjeningselement | |
| Farge (Betjeningselement) | oransje (2003) |
| Isolasjonsmaterial | PBT |
| Isolasjonsmaterialgruppe | IIIa |
| CTI iht. IEC 60112 | 275 |
| Brennbarhetsklasse iht. UL 94 | V0 |
| Målskisse |
|
| Delingsmål | 5,08 mm |
| Bredde [w] | 50,44 mm |
| Høyde [h] | 22,1 mm |
| Lengde [l] | 26 mm |
| Flens | |
| Tiltrekkingsmoment | 0,3 Nm |
| Merknad til drift | COMBICON pluggforbindere er, i henhold til DIN EN 61984, pluggforbindere uten koblingseffekt (COC). Ved korrekt bruk skal de aldri plugges eller skilles når de er spenningsførende eller under last. |
| Ledertilkobling | |
| Testspesifikasjon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultat | Test bestått |
| Test med hensyn til lederskader og løse ledere | |
| Testspesifikasjon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultat | Test bestått |
| Gjentatte tilkoblinger og frigjøringer | |
| Testspesifikasjon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultat | Test bestått |
| Strekkprøve | |
| Testspesifikasjon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Ledertverrsnitt/ledertype/trekkraft referanseverdi/ER-verdi | 0,2 mm² / entrådet / > 10 N |
| 0,2 mm² / flertrådet / > 10 N | |
| 2,5 mm² / entrådet / > 50 N | |
| 2,5 mm² / flertrådet / > 50 N | |
| Plugg- og trekkrefter | |
| Testspesifikasjon | DIN EN 60512-13-2:2006-11 |
| Resultat | Test bestått |
| Antall sykluser | 100 |
| Innstikkskraft pr. pol ca. | 7 N |
| Trekkraft pr. pol ca. | 6 N |
| Bestandighet for skrift | |
| Testspesifikasjon | DIN EN 60068-2-70:1996-07 |
| Resultat | Test bestått |
| Polarisering og koding | |
| Testspesifikasjon | DIN IEC 60512-7:1994-05 (forvekslingssikker) |
| Resultat | Test bestått |
| Visuell kontroll | |
| Testspesifikasjon | DIN EN 60512-1-1:2003-01 |
| Resultat | Test bestått |
| Målekontroll | |
| Testspesifikasjon | DIN EN 60512-1-2:2003-01 |
| Resultat | Test bestått |
| Vibrasjonstest | |
| Testspesifikasjon | DIN EN 60068-2-6:1996-05 |
| Frekvens | 10 - 500 - 10 Hz |
| Sweep-hastighet | 1 oktav/min |
| Amplitude | 0,35 mm (10 Hz ... 60,1 Hz) |
| Akselerasjon | 5g (60,1 Hz ... 500 Hz) |
| Testvarighet pr. akse | 2 h |
| Testretninger | X-, Y- og Z-akse |
| Levetidstest | |
| Testspesifikasjon | DIN IEC 60512-5:1994-05 |
| Høyeste spenningsstøt som isolasjonen kan motstå på havnivå | 4,8 kV |
| Gjennomgangsmotstand R1 | 1,5 mΩ |
| Gjennomgangsmotstand R2 | 1,6 mΩ |
| Pluggsykluser | 100 |
| Klimatisk test | |
| Testspesifikasjon | DIN EN ISO 6988:1997-03 |
| Korrosjonspåkjenning | 1,0 dm3 SO2 på 300 dm3/40 °C/3 sykluser |
| Varmepåkjenning | 100 °C/168 h |
| Holdevekselspenning | 2,21 kV |
| Miljøforhold | |
| Omgivelsestemperatur (drift) | -40 °C ... 100 °C (Avhengig av deratingkurve) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 70 °C |
| Relativ luftfuktighet (lagring/transport) | 30 % ... 70 % |
| Omgivelsestemperatur (montasje) | -5 °C ... 100 °C |
| Termisk test | Testgruppe C | |
| Testspesifikasjon | DIN EN 60512-5-1:2003-01 |
| Kontrollert poltall | 5 |
| Isolasjonsmotstand | |
| Testspesifikasjon | DIN EN 60512-3-1:2003-01 |
| Isolasjonsmotstand tilgrensende poler | 1012 Ω |
| Temperatursykluser | |
| Testspesifikasjon | DIN EN 60999-1 (VDE 0609-1):2000-12 |
| Resultat | Test bestått |
| Luft- og krypavstander | | |
| Testspesifikasjon | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolasjonsmaterialgruppe | I |
| Krypstrømfasthet (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Merkeisolasjonsspenning (III/3) | 320 V |
| Merkestøtspenning (III/3) | 4 kV |
| minimumsverdi luftavstand - inhomogent felt (III/3) | 3 mm |
| minimumsverdi krypavstand (III/3) | 4 mm |
| Merkeisolasjonsspenning (III/2) | 320 V |
| Merkestøtspenning (III/2) | 4 kV |
| minimumsverdi luftavstand - inhomogent felt (III/2) | 3 mm |
| minimumsverdi krypavstand (III/2) | 3 mm |
| Merkeisolasjonsspenning (II/2) | 630 V |
| Merkestøtspenning (II/2) | 4 kV |
| minimumsverdi luftavstand - inhomogent felt (II/2) | 3 mm |
| minimumsverdi krypavstand (II/2) | 3,2 mm |
| Forpakningstype | pakket i kartong |
| Nominell spenning UN | Nominell strøm IN | Tverrsnitt AWG | Tverrsnitt mm2 | |
|---|---|---|---|---|
| Usegroup B | ||||
| 300 V | 10 A | 26 - 12 | ||
| Usegroup D | ||||
| 300 V | 10 A | 26 - 12 | ||
| Nominell spenning UN | Nominell strøm IN | Tverrsnitt AWG | Tverrsnitt mm2 | |
|---|---|---|---|---|
| 250 V | 12 A | 0,2 - 2,5 |
