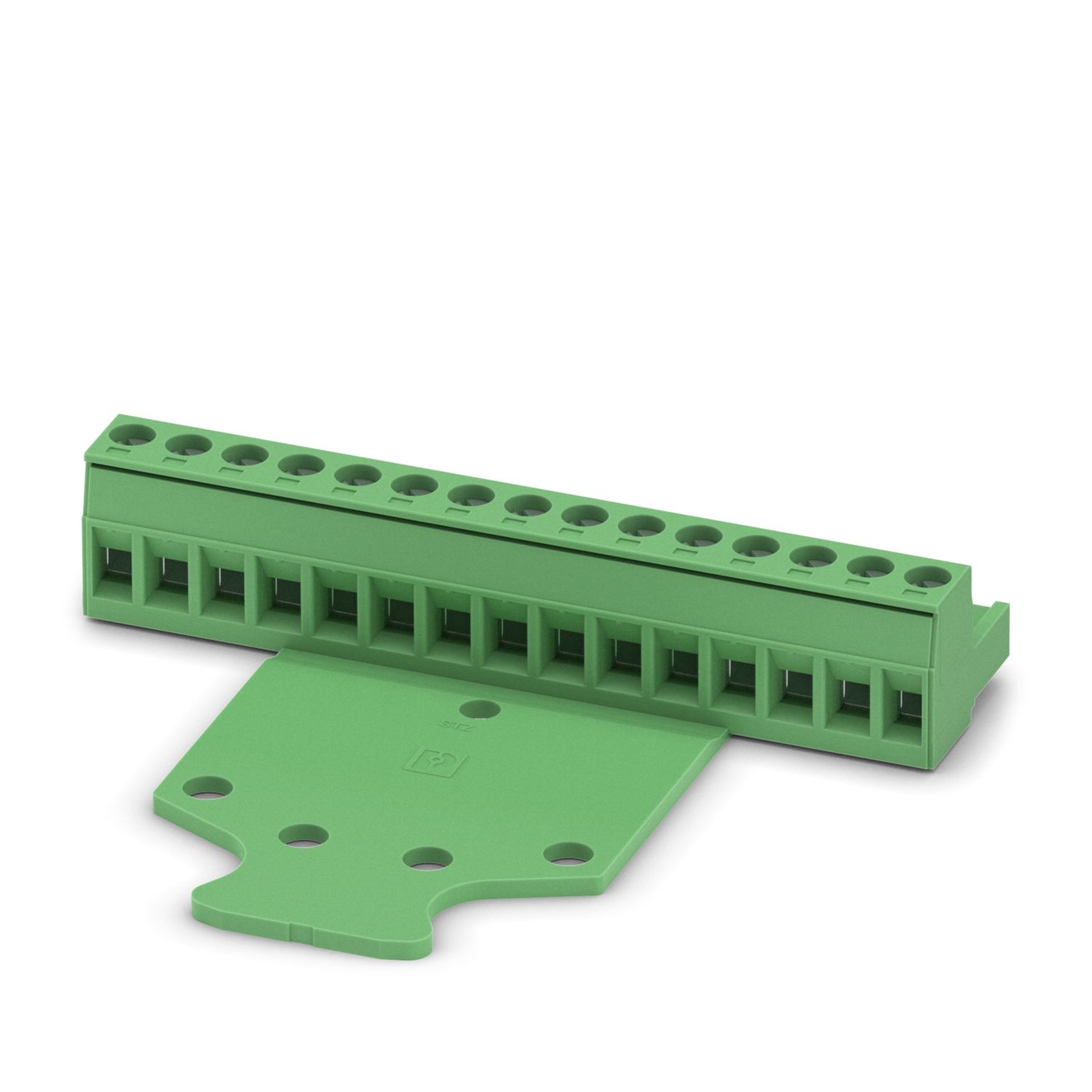

Kretskortplugg, nominelt tverrsnitt: 2,5 mm2, farge: grønn, nominell strøm: 12 A, merkespenning (III/2): 320 V, kontaktoverflate: Au, kontakttype: Bøssing, antall potensialer: 15, antall rekker: 1, poltall: 15, antall tilkoblinger: 15, artikkelserie: MSTB 2,5/..-ST, delingsmål: 5,08 mm, tilkoblingstype: Skrutilkobling med trekkhylse, skruegrepsform: L Langsgående slisse, tilkoblingsretning leder/kretskort: 0 °, festehake: - Festehake, stikksystem: COMBICON MSTB 2,5, kobling: uten, festemetode: uten, forpakningstype: pakket i kartong
| Produkttype | Kretskortplugg |
| Produktserie | MSTB 2,5/..-ST |
| Produktserie | COMBICON Connectors M |
| Poltall | 15 |
| Delingsmål | 5,08 mm |
| Antall tilkoblinger | 15 |
| Antall rekker | 1 |
| Antall potensialer | 15 |
| Type montering | uten |
| Egenskaper | |
| Nominell strøm IN | 12 A |
| Nominell spenning UN | 320 V |
| Merkespenning (III/3) | 250 V |
| Merkestøtspenning (III/3) | 4 kV |
| Merkespenning (III/2) | 320 V |
| Merkestøtspenning (III/2) | 4 kV |
| Merkespenning (II/2) | 630 V |
| Merkestøtspenning (II/2) | 4 kV |
| Tilkoblingsteknikk | |
| Pluggforbindersystem | COMBICON MSTB 2,5 |
| Nominelt tverrsnitt | 2,5 mm² |
| Kontakttype | Bøssing |
| Lås | |
| Låsetype | uten |
| Type montering | uten |
| Ledertilkobling | |
| Tilkoblingstype | Skrutilkobling med trekkhylse |
| Tilkoblingsretning leder/kretskort | 0 ° |
| Ledertverrsnitt entrådet | 0,2 mm² ... 2,5 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 2,5 mm² |
| Ledertverrsnitt AWG | 24 ... 12 |
| Ledertverrsnitt flertrådet med endehylse, uten kunststoffhylse | 0,25 mm² ... 2,5 mm² |
| Ledertverrsnitt flertrådet med endehylse, med kunststoffhylse | 0,25 mm² ... 2,5 mm² |
| 2 ledere med samme tverrsnitt, entrådet | 0,2 mm² ... 1 mm² |
| 2 ledere med samme tverrsnitt, flertrådet | 0,2 mm² ... 1,5 mm² |
| To ledere med samme tverrsnitt flertrådet m. endehylse uten plasthylse | 0,25 mm² ... 1 mm² |
| To ledere med samme tverrsnitt flertrådet m. TWIN-endehylse med plasthylse | 0,5 mm² ... 1,5 mm² |
| Prøvedor a x b / diameter | 2,8 mm x 2,0 mm / 2,4 mm |
| Avisoleringslengde | 7 mm |
| Drivenhetsform skrutrekkerhode | Langsgående slisse (L) |
| Tiltrekkingsmoment | 0,5 Nm ... 0,6 Nm |
| Informasjon om endehylser uten isolasjonskrage | |
| anbefalt krympetang | 1212034 CRIMPFOX 6 |
| Informasjon om endehylser med isolasjonskrage | |
| anbefalt krympetang | 1212034 CRIMPFOX 6 |
| Materialdata - kontakt | |
| Merk | WEEE/RoHS-samsvar, whisker-fri i henhold til IEC 60068-2-82/JEDEC JESD 201 |
| Materiale kontakt | Cu-legering |
| Overflatetilstand | delvis forgylt |
| Metalloverflate tilkoblingspunkt (dekksjikt) | Tinn (4 - 8 µm Sn) |
| Metalloverflate tilkoblingspunkt (mellomsjikt) | Nikkel (2 - 4 µm Ni) |
| Metalloverflate kontaktområde (dekksjikt) | Gull (0,8 - 1,4 µm Au) |
| Metalloverflate kontaktområde (mellomsjikt) | Nikkel (2 - 4 µm Ni) |
| Materialdata - hus | |
| Farge (Hus) | grønn (6021) |
| Isolasjonsmaterial | PA |
| Isolasjonsmaterialgruppe | I |
| CTI iht. IEC 60112 | 600 |
| Brennbarhetsklasse iht. UL 94 | V0 |
| Glødetråd-antennelighetstall GWFI i henhold til EN 60695-2-12 | 850 |
| Glødetråd-antennelsestemperatur GWIT i henhold til EN 60695-2-13 | 775 |
| Temperatur på kuletrykktest i henhold til EN 60695-10-2 | 125 °C |
| Målskisse |
|
| Delingsmål | 5,08 mm |
| Bredde [w] | 76,2 mm |
| Høyde [h] | 15,5 mm |
| Lengde [l] | 63,9 mm |
| Merknad til drift | COMBICON pluggforbindere er, i henhold til DIN EN 61984, pluggforbindere uten koblingseffekt (COC). Ved korrekt bruk skal de aldri plugges eller skilles når de er spenningsførende eller under last. |
| Miljøforhold | |
| Omgivelsestemperatur (drift) | -40 °C ... 100 °C (Avhengig av deratingkurve) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 70 °C |
| Relativ luftfuktighet (lagring/transport) | 30 % ... 70 % |
| Omgivelsestemperatur (montasje) | -5 °C ... 100 °C |
| Luft- og krypavstander | | |
| Testspesifikasjon | DIN EN 60664-1 (VDE 0110-1):2008-01 |
| Isolasjonsmaterialgruppe | I |
| Krypstrømfasthet (DIN EN 60112 (VDE 0303-11)) | CTI 600 |
| Merkeisolasjonsspenning (III/3) | 250 V |
| Merkestøtspenning (III/3) | 4 kV |
| minimumsverdi luftavstand - inhomogent felt (III/3) | 3 mm |
| minimumsverdi krypavstand (III/3) | 3,2 mm |
| Merkeisolasjonsspenning (III/2) | 320 V |
| Merkestøtspenning (III/2) | 4 kV |
| minimumsverdi luftavstand - inhomogent felt (III/2) | 3 mm |
| minimumsverdi krypavstand (III/2) | 3 mm |
| Merkeisolasjonsspenning (II/2) | 630 V |
| Merkestøtspenning (II/2) | 4 kV |
| minimumsverdi luftavstand - inhomogent felt (II/2) | 3 mm |
| minimumsverdi krypavstand (II/2) | 3,2 mm |
| Forpakningstype | pakket i kartong |
| Nominell spenning UN | Nominell strøm IN | Tverrsnitt AWG | Tverrsnitt mm2 | |
|---|---|---|---|---|
| B | ||||
| 300 V | 15 A | 28 - 12 | ||
| D | ||||
| 300 V | 10 A | 28 - 12 | ||
| Nominell spenning UN | Nominell strøm IN | Tverrsnitt AWG | Tverrsnitt mm2 | |
|---|---|---|---|---|
| B | ||||
| 300 V | 15 A | 30 - 12 | ||
| D | ||||
| 300 V | 10 A | 30 - 12 | ||
| Nominell spenning UN | Nominell strøm IN | Tverrsnitt AWG | Tverrsnitt mm2 | |
|---|---|---|---|---|
| keine | ||||
| 250 V | 12 A | 0,2 - 2,5 | ||
