PSR-PC51-1NO-1NC-24DC-SP - Koblingsrelé

2702523

Koblingsrelé for galvanisk skille og ytelsestilpasning for SIL 3 F&G-anvendelser, Low-Demand, lastdiagnostikk i Off- og On-State mht. trådbrudd og kortslutning, én aktiveringskrets, testimpulsfilter, pluggbar skruklemme, bredde 17,5 mm

Produktdetaljer

Merknad for bruk
Merknad for bruk	Kun for industriell bruk
Bruksrestriksjoner
CCCex -merknad	Bruk på potensielt eksplosive områder er ikke tillatt i Kina.

Produkttype	Koblingsrelé
Produktserie	PSRmini
Anvendelse	Sikker innkobling
	Low Demand
	Ex
Styring	1- og 2 kanals
Reletype	Elektromekanisk relé
Isolasjonsegenskaper
Overspenningskategori	III
Forurensningsgrad	2
Tider
Typ. tiltrekkingstid ved U_s	typ. 100 ms (ved styring over A1-A2)
Typisk løsetid	typ. 30 ms (ved styring over A1-A2)
Gjenopprettingstid	1 s (ved styring over A1-A2)
	3 s (Standby-tid for diagnostikken etter opprettelse av U_D)

Maksimalt effekttap ved nominelle betingelser	3,8 W (ved U_B = 26,4 V DC, U_BD = 26,4 V DC, I_L = 3 A)
Nominell driftsmodus	100 % ED
Merkeisolasjonsspenning	250 V AC
Merkestøtspenning/isolering	Basisisolering 4 kV mellom alle strømforløp og hus
	Sikker separering, forsterket isolering 6 kV av (A1/A2, 24V/0V, 21/22 og TP1/TP2/TP3) til frigivelsesstrømveien (L, L´, LO, LO´, NI, NI´, N,N´)
Forsyning
Betegnelse	A1/A2
Merke-styrestrømkretsmatespenning U_S	24 V DC -15 % / +10 %
Merke-styrematestrøm I_S	typ. 75 mA
Inngangseffekt på U_S	typ. 2 W (ved U_S/U_D; On-State)
Innkoblingsstrøm	maks. 100 mA
Filtertid	2 ms (på A1-A2 ved spenningsfall ved U_s)
	maks. 2 ms (på A1-A2, Low-testimpulsbredde)
	≥ 100 ms (på A1-A2, Low-testimpulsfrekvens)
	maks. 17 ms (på A1-A2, High-testimpulsbredde)
	≥ 800 ms (på A1-A2, High-testimpulsfrekvens)
Beskyttelseskobling	Overspenningsbeskyttelse; Suppressordiode 36 V
	Polaritetsbeskyttelse
Forsyning
Betegnelse	24V/0V
Diagnostikkforsyningsspenning U_D	24 V DC -20 % / +25 %
Inngangsstrøm på U_D	35 mA (ved U_D = 24 V)
	45 mA (ved U_D = 19 V)
	25 mA (ved U_D = 30 V)
Innkoblingsstrøm på U_D	1,5 A (Δt < 10 µs)
Inngangseffekt på U_D	typ. 0,9 W (ved U_D; Off-State)
Beskyttelseskobling	Overspenningsbeskyttelse; Suppressordiode 33 V
	Polaritetsbeskyttelse

Digital: Testpunkter for Proof-Test (T1, T2, T3)
Antall innganger	3
Innkoblingsstrøm	typ. 200 mA
Beskyttelseskobling	Overspenningsbeskyttelse; 36 V suppressordiode
Strømopptak	typ. 20 mA (Inngang TP1)
	typ. 20 mA (Inngang TP2)
	typ. 30 mA (Inngang TP3)

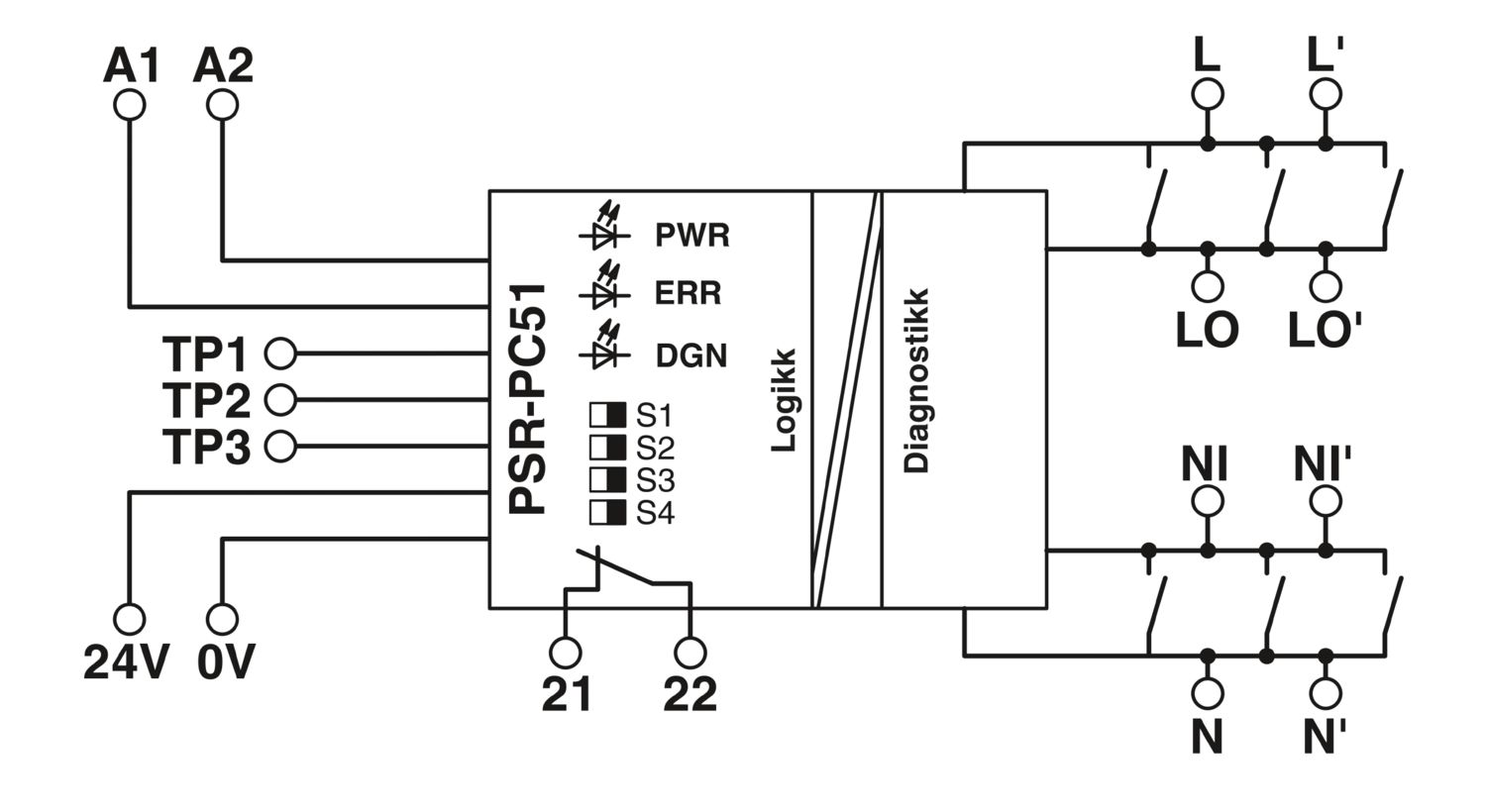

Relé: Aktiveringskrets (L-LO-NI-N / L'-LO'-NI'-N')
Beskrivelse av utgang	sikkerhetsrettede N/O-er
Antall utganger	1 (ikke forsinket)
Kontaktutførelse	1 aktiveringskrets
Kontaktmaterial	AgNi, gullovertrekk, Ag-legering
Koblingsspenning	min. 16 V AC/DC
	maks. 250 V AC
	maks. 125 V DC
Koblingseffekt	min. 1 W
Innkoblingsstrøm	min. 50 mA
	maks. 5 A (Δt  1 s)
Varig grensestrøm	3 A (Ta hensyn til derating, lasttype og lastspenning)
Kvadr. sumstrøm	9 A² (Vær oppmerksom på deratingen)
Koblingsfrekvens	maks. 0,5 Hz
Levetid mekanisk	ca. 5x 10⁷ koblingsforløp
Relé: Signalutgang (21/22)
Beskrivelse av utgang	ikke sikkerhetsrettet N/C
Antall utganger	1 (utforsinket, potensialfri)
Kontaktutførelse	1 signalutgang
Koblingsstrøm	maks. 100 mA
Innkoblingsstrøm	≤ 800 mA (Δt  100 ms)
Kortslutningsbeskyttelse	nei

Tilkoblingsteknikk
pluggbar	ja
Ledertilkobling
Tilkoblingstype	Innstikkstilkobling
Ledertverrsnitt entrådet	0,2 mm² ... 1,5 mm²
Ledertverrsnitt flertrådet	0,2 mm² ... 1,5 mm²
Ledertverrsnitt flertrådet med endehylse, med kunststoffhylse	0,25 mm² ... 1,5 mm² (kun i forbindelse med CRIMPFOX 6)
Ledertverrsnitt flertrådet med endehylse, uten kunststoffhylse	0,25 mm² ... 1,5 mm² (kun i forbindelse med CRIMPFOX 6)
Ledertverrsnitt AWG	24 ... 16
Avisoleringslengde	8 mm

Statusindikator	1 x LED (grønn)
Driftsspenningsindikator	1 x LED (gul)
Feilindikator	1 x LED (rød)

Bredde	17,5 mm
Høyde	117,4 mm
Dybde	114,5 mm

Farge (Hus)	gul (RAL 1018)
Husmateriale	Frianyl A63 RV0

Sikkerhetstekniske data: EN 50156-2
Safety Integrity Level (SIL)	3 (Referanse IEC 61508)
Sikkerhetstekniske data: IEC 61508 - Low-Demand
Safety Integrity Level (SIL)	3

Miljøforhold
Beskyttelsesgrad	IP20
Beskyttelsesgrad, monteringssted min.	IP54
Omgivelsestemperatur (drift)	-25 °C ... 60 °C (Vær oppmerksom på deratingen)
Omgivelsestemperatur (lagring/transport)	-40 °C ... 65 °C
Innsatshøyde	≤ 2000 m (via NN)
Maks. tillatt luftfuktighet (lagring/transport)	75 % (gjennomsnittlig, 85 % av og til, ingen kondensering)
Maks. tillatt luftfuktighet (drift)	75 % (gjennomsnittlig, 85 % av og til, ingen kondensering)
Slag	15g, 11 ms
Vibrasjoner (drift)	10 Hz ... 150 Hz, 2g
Lufttrykk (drift)	79 kPa ... 106 kPa
Lufttrykk (lagring/transport)	79 kPa ... 106 kPa

ATEX
Merking	 II 3G Ex ec nC IIC T4 Gc
Sertifikat	DEMKO 19 ATEX 2240X
IECEx
Merking	Ex ec nC IIC T4 Gc
Sertifikat	IECEx ULD 19.0023X
UL, USA / Canada
Merking	cULus
Sertifikat	E140324
UL Ex, USA / Canada
Merking	Class I, Zone 2, AEx ec nC IIC T4 / Ex ec nC IIC Gc T4 X
	Class I, Div. 2, Groups A, B, C, D, T4
Sertifikat	E360692
CE
Merking	CE-samsvar
Miljøsimuleringstest
Merking	G3
Sertifikat	ISA-S71.04
CCC / China-Ex
Merking	Ex ec nC IIC T4 Gc
Sertifikat	2022122304115696

Monteringstype	Skinnemontering
Monteringsinformasjon	Se deratingkurve
Monteringsposisjon	vertikal eller horisontal

Forretningsinformasjon

Artikkelnummer	2702523
Pakkestørrelse	1 Stk.
Minimum bestillingsmengde	1 Stk.
Rabattgruppe	31BDNA
Produktnøkkel	DNA182
GTIN	4055626283371
Vekt pr. stk. (inkl. forpakning)	244,2 g
Vekt pr. stk. (ekskl. forpakning)	147,48 g
Tolltariffnummer	85364190
Opprinnelsesland	DE

Klassifiseringer

Godkjenninger

Environmental product compliance

Kompatible produkter

Tilbehør

Dine fordeler

Earth-Leakage-overvåking

Egnet for Low-Demand-applikasjoner opptil SIL 3 i henhold til IEC 61508, IEC 61511 og EN 50156

Konfigurerbar Off- og On-State-diagnose

Aktiv feilmelding via A1 til DO

Integrert DCS-testimpulsfilter

1 aktiveringskrets, 1 signalutgang

ECLASS-13.0	27371819
ECLASS-15.0	27371819

EU RoHS
Oppfyller kravene iht. RoHS-direktivet	Ja
unntak så sant de er kjente	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Du finner en artikkelrelatert deklarasjonstabell China RoHS på nedlastingsområdet for de forskjellige artiklene, under "produsenterklæring". For artikler med EFUP-E blir ingen China RoHS deklarasjonstabell utstedt, og er ikke nødvendig.
EU REACH SVHC
Henvisning til REACH-kandidatstoff (CAS-nr.)	Lead (CAS-nr.: 7439-92-1)
SCIP	bcc07592-d3e8-4f2f-87c3-d05084722b60
