Modulen er en Axioline F I/O-modul som brukes i det modulære Axioline F I/O-systemet. Modulen er en modulær I/O-enhet, som kan legges til Axioline F local bus for å overføre I/O-data til Axioline F-kontrolleren eller busskobleren, som er overordnet stasjonen. Som egensikker I/O-modul muliggjør denne enheten direkte tilkobling av egensikker felt-I/Os til modulens klemmer. De digitale utgangskarakteristikkene til modulen på 21 V DC og 60 mA gjør det mulig å koble til opptil fire magnetstyrte digitale utgangssignaler.

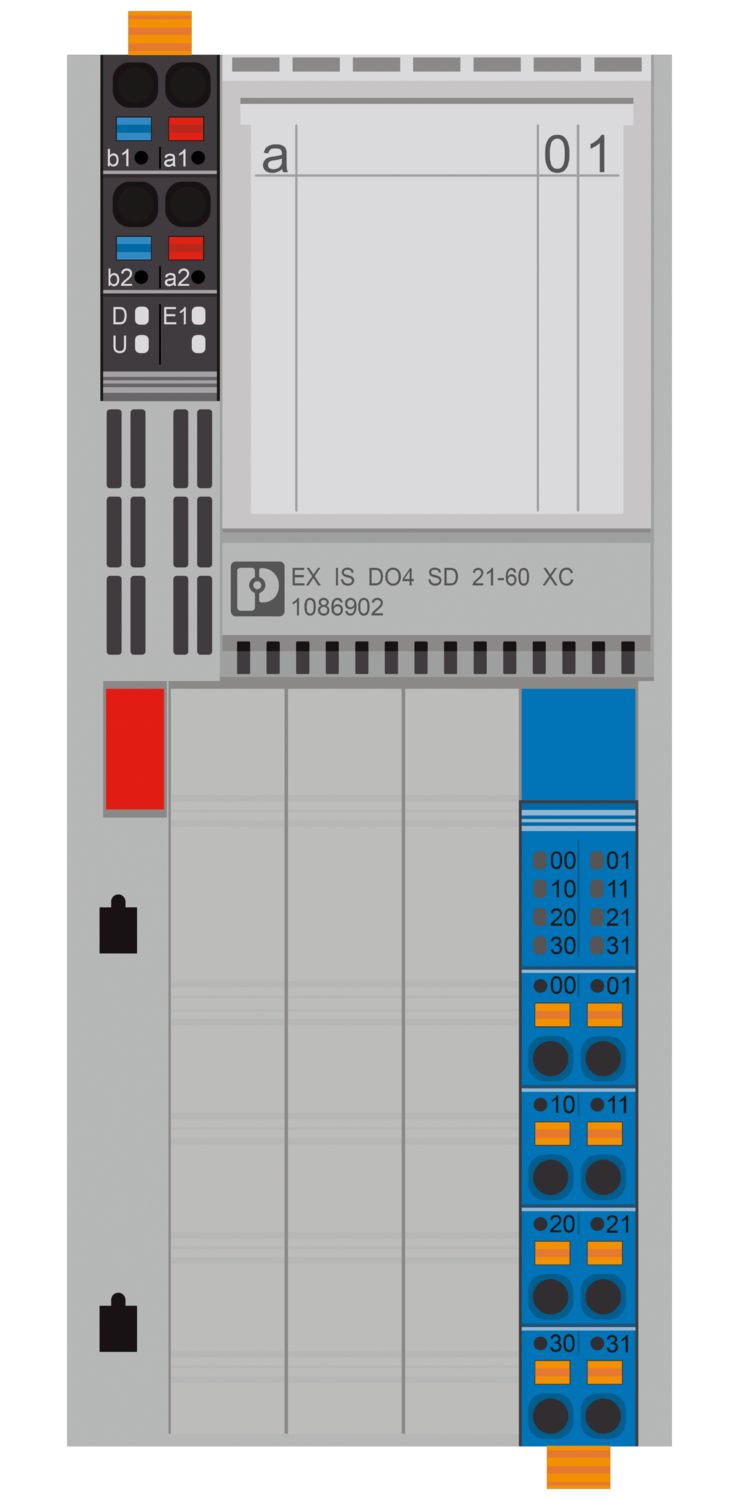

AXL F EX IS DO4 SD 21-60 XC 1F
-
Digitalmodul
1086902

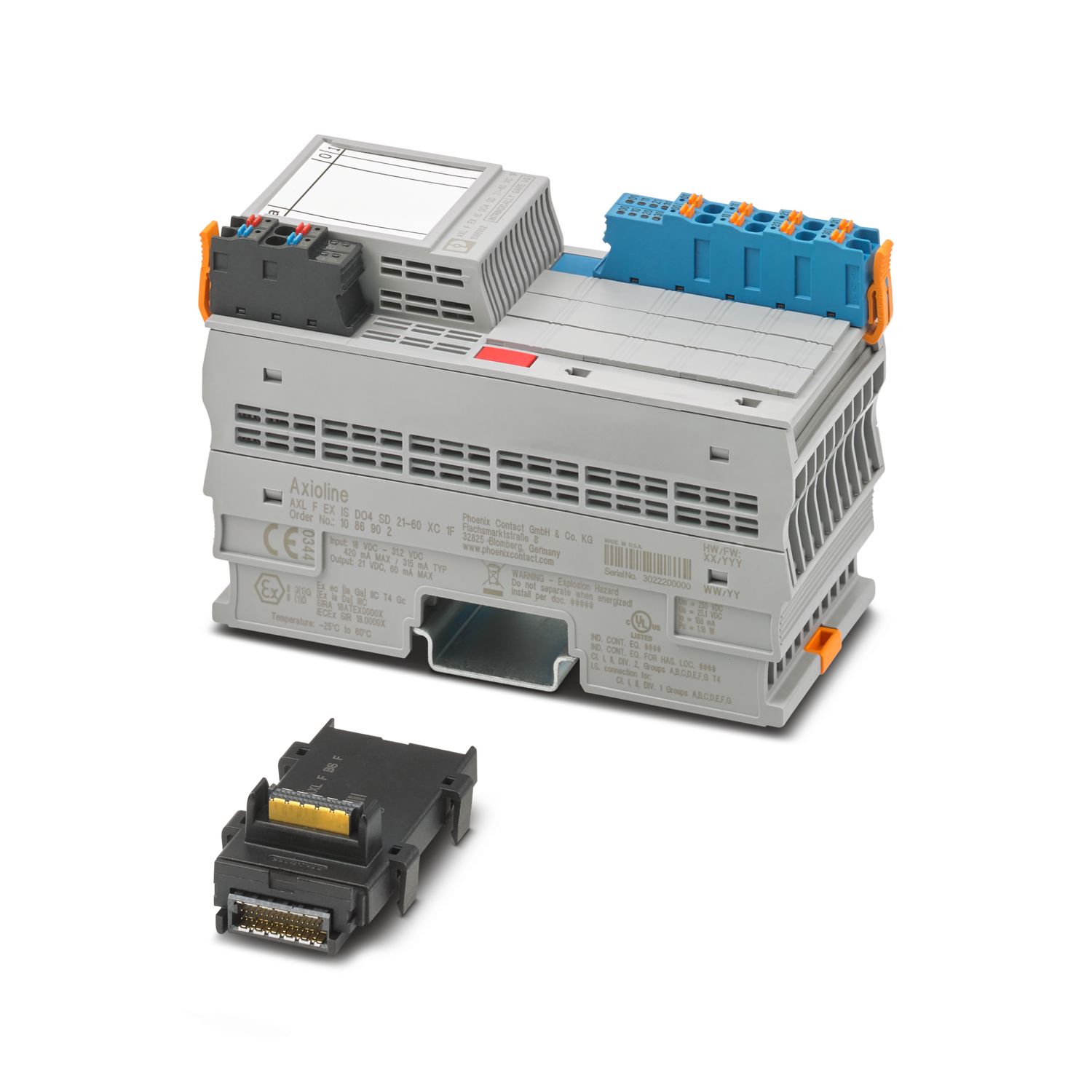

Axioline F, Digitalutgangsmodul, Digitale utganger: 4, 21 V, tilkoblingsteknikk: 2-leder, Magnetaktivering, Extreme Conditions-variant, egensikker, overføringshastighet i lokalbussen: 100 MBit/s, beskyttelsesgrad: IP20, inkludert bussokkelmodul og Axioline F plugger
Gratis nedlasting tilgjengelig.
Nedlastinger
Produktdetaljer

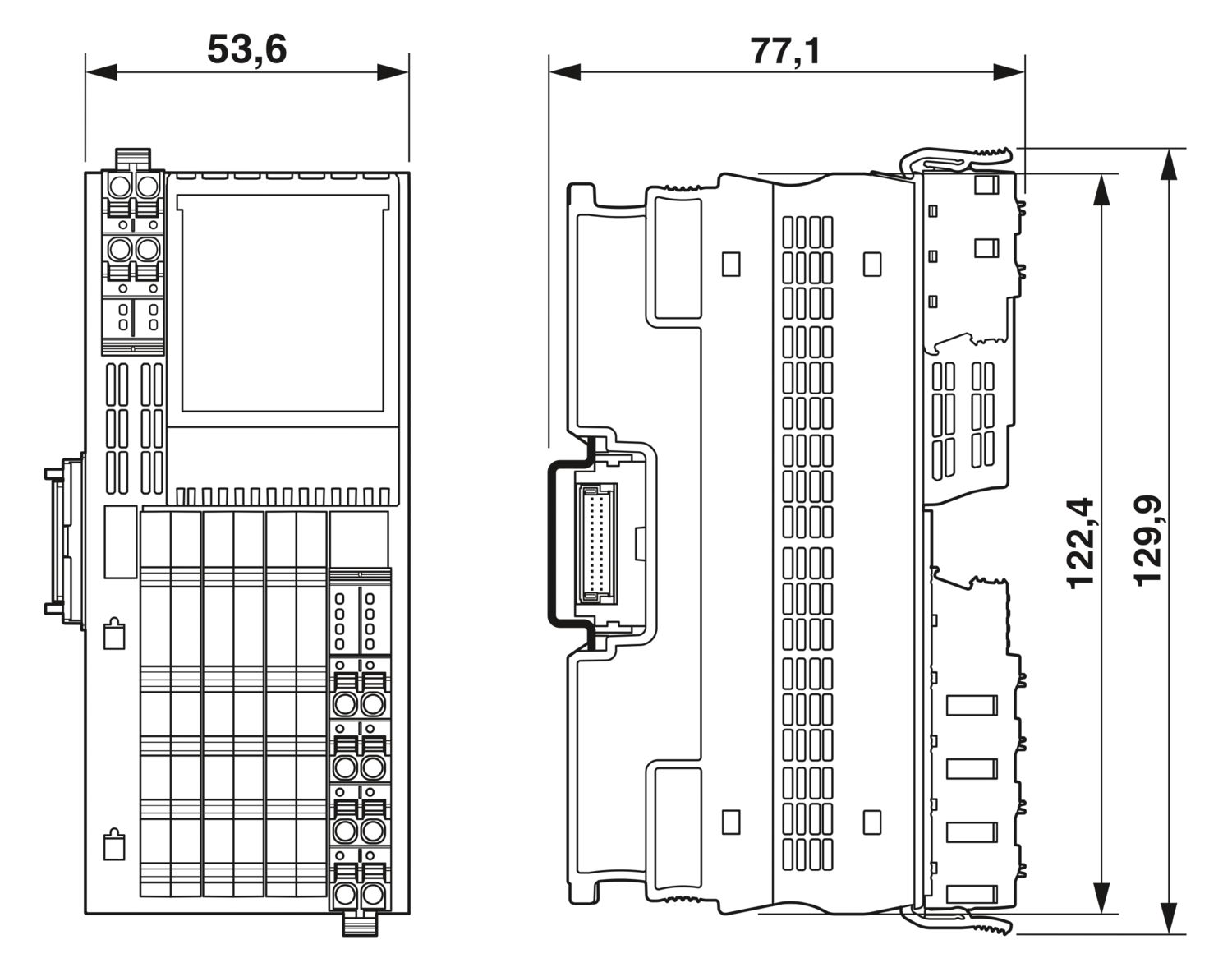

| Målskisse |
|
| Bredde | 53,6 mm |
| Høyde | 129,9 mm |
| Dybde | 77,14 mm |
| Merknader til målangivelser | Dybden gjelder ved bruk av monteringsskinne TH 35-7.5 (iht. EN 60715). |
| Merknad for bruk | |
| Merknad for bruk | Kun for industriell bruk |
| Bruksrestriksjoner | |
| EMC-merknad | EMC: Klasse A-produkt, se produsenterklæring på nedlastingsområdet |
| Bruksrestriksjoner | |
| CCCex -merknad | Bruk på potensielt eksplosive områder er ikke tillatt i Kina. |
| Axioline F local bus | |
| Antall grensesnitt | 2 |
| Tilkoblingstype | Bussokkelmodul |
| Overføringshastighet | 100 MBit/s |
| Modul | |
| Inngangsadresseområde | 0 Byte |
| Utgangsadresseområde | 1 Byte |
| Behov for parameterdata | 12 Byte |
| Behov for konfigurasjonsdata | 6 Byte |
| Digital: | |
| Betegnelse utgang | Digitale utganger |
| Tilkoblingstype | Innstikkstilkobling |
| Tilkoblingsteknikk | 2-leder |
| Antall utganger | 4 |
| Utgangsspenning | 21 V |
| Maksimal utgangsstrøm pr. kanal | 60 mA |
| Nominell utgangsspenning | 21 V |
| Produkttype | IO-komponenter |
| Produktserie | Axioline F |
| Byggform | blokkmodulær |
| Innbygning | vilkårlig (ingen derating av temperatur) |
| Leveringsomfang | inkludert bussokkelmodul og Axioline F plugger |
| Spesielle egenskaper | Magnetaktivering |
| Extreme Conditions-variant | |
| egensikker | |
| Isolasjonsegenskaper | |
| Overspenningskategori | II (IEC 60664-1, EN 60664-1) |
| Forurensningsgrad | 2 (IEC 60664-1, EN 60664-1) |
| Maksimalt effekttap ved nominelle betingelser | 5,27 W |
| Potensialer: Forsyning av Axioline F local bus (UBus) | |
| Forsyningsspenning | 5 V DC (via bussokkelmodul) |
| Strømforbruk | maks. 60 mA |
| typ. 40 mA | |
| Potensialer: Mating til digitale utgangsmoduler (UO) | |
| Forsyningsspenning | 24 V DC |
| Forsyningsspenningsområde | 19,2 V DC ... 30 V DC (inklusive alle toleranser, inklusive ripple) |
| Strømforbruk | maks. 420 mA |
| Beskyttelseskobling | Overspenningsbeskyttelse; elektronisk (35 V, 0,5 s) |
| Polaritetsbeskyttelse; Polaritetsbeskyttelsesdiode | |
| Transientbeskyttelse; Suppressordiode | |
| Galvanisk skille / isolasjon av spenningsområdene | |
| Testspenning: 5 V forsyning av local bus (UBus) / 24 V forsyning (periferi) | 500 V AC, 60 Hz, 1 min |
| Testspenning: 5 V forsyning av local bus (UBus) / funksjonsjord | 500 V AC, 60 Hz, 1 min |
| Testspenning: 5 V-forsyning av lokal buss (U Bus) / digitale utganger | 1500 V AC, 60 Hz, 1 min |
| Testspenning: 24 V-forsyning (periferi) / funksjonsjord | 500 V AC, 60 Hz, 1 min |
| Testspenning: 24 V-forsyning (periferi) / digitale utganger | 1500 V AC, 60 Hz, 1 min |
| Testspenning: Digitale utganger / funksjonsjord | 500 V AC, 60 Hz, 1 min |
| Tilkoblingsteknikk | |
| Betegnelse tilkobling | Axioline F-plugg |
| Merknad til tilkoblingstype | Vær oppmerksom på informasjonen om ledertverrsnitt i brukerhåndboken Axioline F: System og installasjon. |
| Ledertilkobling | |
| Tilkoblingstype | Innstikkstilkobling |
| Ledertverrsnitt entrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt AWG | 24 ... 16 |
| Avisoleringslengde | 8 mm |
| Axioline F-plugg | |
| Tilkoblingstype | Innstikkstilkobling |
| Merknad til tilkoblingstype | Vær oppmerksom på informasjonen om ledertverrsnitt i brukerhåndboken Axioline F: System og installasjon. |
| Ledertverrsnitt entrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt AWG | 24 ... 16 |
| Avisoleringslengde | 8 mm |
| Miljøforhold | |
| Omgivelsestemperatur (drift) | -25 °C ... 60 °C (Standard) |
| -40 °C ... 70 °C (Utvidet, se kapitlet "Test bestått: Bruk ved ekstreme miljøforhold" i databladet.) | |
| Beskyttelsesgrad | IP20 |
| Lufttrykk (drift) | 70 kPa ... 106 kPa (opptil 3000 m over havet) |
| Lufttrykk (lagring/transport) | 70 kPa ... 106 kPa (opptil 3000 m over havet) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 85 °C |
| Tillatt luftfuktighet (drift) | 5 % ... 95 % (ingen dugging) |
| Tillatt luftfuktighet (lagring/transport) | 5 % ... 95 % (ingen dugging) |
| Beskyttelsesklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| ATEX | |
| Merking | II 3(1) G Ex ec [ia IIB Ga] IIC T4 Gc II (1) D [Ex ia Da] IIIC |
| Sertifikat | DEMKO 20 ATEX 2370X |
| IECEx | |
| Merking | Ex ec [ia IIB Ga] IIC T4 Gc [Ex ia Da] IIIC |
| Sertifikat | IECEx UL 20.0044X |
| UKCA Ex (UKEX) | |
| Merking | II 3(1) G Ex ec [ia IIB Ga] IIC T4 Gc II (1) D [Ex ia Da] IIIC |
| Sertifikat | UL22UKEX2508X |
| UL, USA / Canada | |
| Merking | cULus |
| Sertifikat | E238705 |
| UL Ex, USA / Canada | |
| Merking | Class I, Division 2, Groups A, B, C, D, T4 |
| Intrinsically safe connections to: Class I, Groups A, B, C, D; Class II, Groups E, F, G; Class III; [Ex ia] Haz loc | |
| Class I, Zone 2, AEx ec [ia IIB Ga] IIC T4 Gc | |
| [AEx ia Da] IIIC | |
| Ex ec [ia IIB Ga] IIC T4 Gc | |
| [Ex ia Da] IIIC | |
| Sertifikat | E196811 |
| CCC / China-Ex | |
| Merking | Ex ec [ia IIB Ga] IIC T4 Gc |
| [Ex ia Da] IIIC | |
| Ex-data | |
| UL, USA / Canada | Ind. Cont. Eq. (E238705) also Listed Ind. Cont. Eq. for haz. loc. E196811 Install in: Class I, Div. 2, Groups A, B, C, D T4 Intrinsically safe outputs for: Class I, Groups C, D; Class II, Groups E, F, G; Class III; [Ex ia] Haz loc Class I, Zone 2, AEx ec [ia IIB Ga] IIC T4 Gc [AEx ia Da] IIIC Ex ec [ia IIB Ga] IIC T4 Gc [Ex ia Da] IIIC |
| Monteringstype | Skinnemontering |
| Innbygning | vilkårlig (ingen derating av temperatur) |
| Sikkerhetstekniske data | |
| Maks. utgangsspenning Uo | 24,8 V |
| Maks. utgangsstrøm Io | 180 mA |
| Maks. utgangseffekt Po | 1116 mW |
| Sikkerhetsteknisk maksimalspenning Um | 250 V |
| C / IIB, IIIC: Maks. ytre induktivitet Lo / Maks. ytre kapasitet Co | 2,779 mH / 0,86 µF |
| D / IIA, E, F, G, Class III: Maks. ytre induktivitet Lo / Maks. ytre kapasitet Co | 7,168 mH / 3,05 µF |
cUL Listed
Godkjennings-ID: FILE E 238705IECEx
Godkjennings-ID: IECEx UL 20.0044XcUL Listed
Godkjennings-ID: FILE E196811UL Listed
Godkjennings-ID: FIILE E196811ATEX
Godkjennings-ID: DEMKO 20 ATEX 2370XCCC
Godkjennings-ID: 2025122316122298UKCA-EX
Godkjennings-ID: UL22UKEX2508X
Dine fordeler
Fire 21 V DC – 60 mA digitale, utgangsaktiverte styresignaler for magnetdrift
Egensikre digitale utganger med forbindelse til sone 1, sone 0 eller divisjon 1
Kan benyttes ved ekstreme forhold
Utvidet temperaturområde -40 °C ... +70 °C (se kapittel "Test bestått: Bruk ved ekstreme miljøforhold" i databladet)
