Modulen er designet for bruk innenfor en Axioline F-stasjon. Den benyttes til å registrere digitale likespenningssignaler på lavspenningsområdet. Innenfor en Axioline F-stasjon kan moduler for lav og ekstra lav spenning plasseres rett ved siden av hverandre.

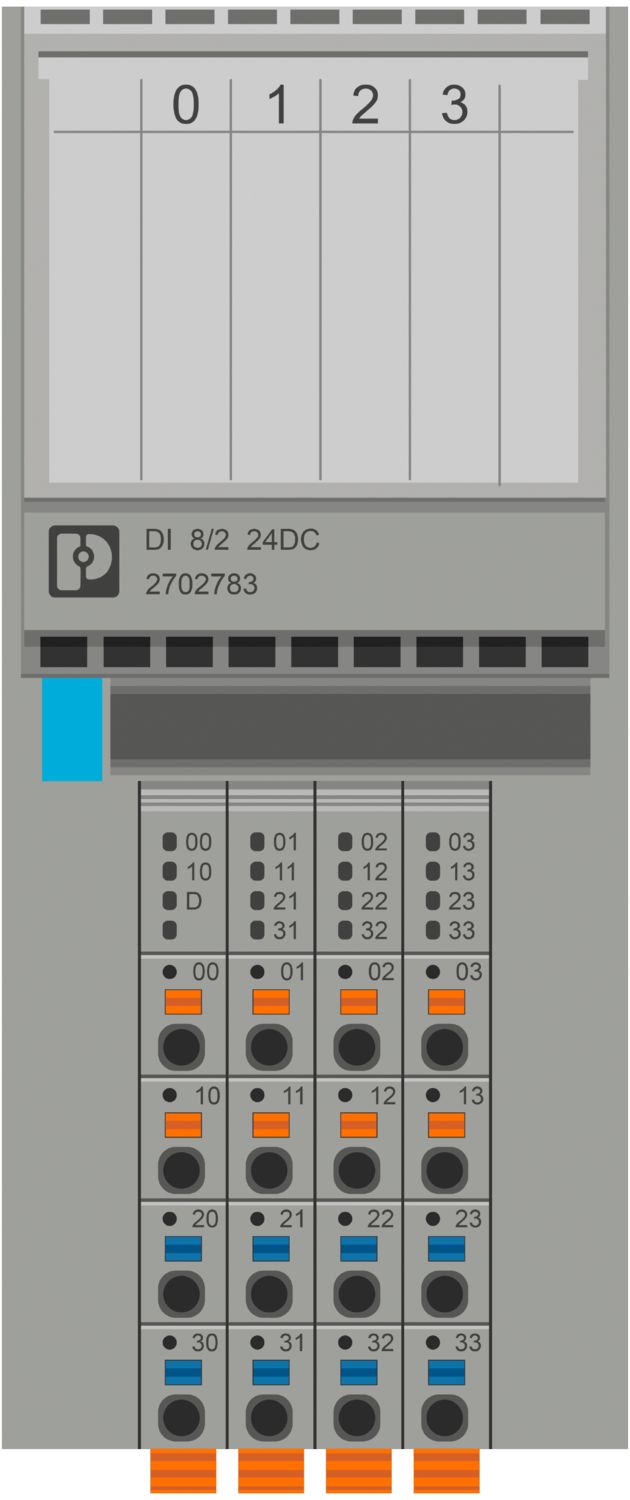

AXL F DI8/2 24DC 1F
-
Digitalmodul
2702783
Axioline F, Digitalinngangsmodul, Digitale innganger: 8, 24 V DC, tilkoblingsteknikk: 2-leder, I samsvar med standard IEC 61850-3, overføringshastighet i lokalbussen: 100 MBit/s, beskyttelsesgrad: IP20, inkludert bussokkelmodul og Axioline F plugger
Gratis nedlasting tilgjengelig.
Nedlastinger
Produktdetaljer
| Målskisse |
|
| Bredde | 53,6 mm |
| Høyde | 126,1 mm |
| Dybde | 54 mm |
| Merknader til målangivelser | Dybden gjelder ved bruk av monteringsskinne TH 35-7.5 (iht. EN 60715). |
| Merknad for bruk | |
| Merknad for bruk | Kun for industriell bruk |
| Axioline F local bus | |
| Antall grensesnitt | 2 |
| Tilkoblingstype | Bussokkelmodul |
| Overføringshastighet | 100 MBit/s |
| Modul | |
| Inngangsadresseområde | 1 Byte |
| Utgangsadresseområde | 0 Byte |
| Behov for parameterdata | 3 Byte |
| Behov for konfigurasjonsdata | 6 Byte |
| Digital: | |
| Betegnelse inngang | Digitale innganger |
| Beskrivelse av inngang | EN 61131-2 type 1 |
| Antall innganger | 8 |
| Tilkoblingstype | Innstikkstilkobling |
| Tilkoblingsteknikk | 2-leder |
| Inngangsspenning | 24 V DC (Nominell spenning) |
| maks. 100 V DC | |
| Inngangsspenningsområde | -100 V DC ... 100 V DC |
| Inngangsspenningsområde "0"-signal | -5 V DC ... 5 V DC |
| Inngangsspenningsområde "1"-signal | 14,5 V DC ... 100 V DC |
| Merkeinngangsspenning UIN | 24 V DC |
| Nominell inngangsstrøm ved UIN | 2,5 mA |
| Inngangsfiltertid | < 1 ms |
| Beskyttelseskobling | Polaritetsbeskyttelse på inngangene |
| Produkttype | IO-komponenter |
| Produktserie | Axioline F |
| Byggform | blokkmodulær |
| Innbygning | vilkårlig (ingen derating av temperatur) Nominell monteringsposisjon: Veggmontering på vannrett monteringsskinne |
| Leveringsomfang | inkludert bussokkelmodul og Axioline F plugger |
| Spesielle egenskaper | I samsvar med standard IEC 61850-3 |
| Isolasjonsegenskaper | |
| Overspenningskategori | III (EN 61010-2-201/IEC 61010-2-201) |
| Forurensningsgrad | 2 |
| Maksimalt effekttap ved nominelle betingelser | 1,1 W |
| Potensialer: Forsyning av Axioline F local bus (UBus) | |
| Forsyningsspenning | 5 V DC (via bussokkelmodul) |
| Strømforbruk | maks. 120 mA |
| Galvanisk skille / isolasjon av spenningsområdene | |
| Testspenning: Periferi/logikk | 4 kV |
| 5 kV | |
| Testspenning: Periferi/funksjonsjord | 4 kV |
| 5 kV | |
| Testspenning: Periferi/periferi (naboplugger) | 2,5 kV |
| Testspenning: Logikk/funksjonsjord | 1 kV |
| Tilkoblingsteknikk | |
| Betegnelse tilkobling | Axioline F-plugg |
| Merknad til tilkoblingstype | Vær oppmerksom på informasjonen om ledertverrsnitt i brukerhåndboken Axioline F: System og installasjon. |
| Ledertilkobling | |
| Tilkoblingstype | Innstikkstilkobling |
| Ledertverrsnitt entrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt AWG | 24 ... 16 |
| Avisoleringslengde | 8 mm |
| Axioline F-plugg | |
| Tilkoblingstype | Innstikkstilkobling |
| Merknad til tilkoblingstype | Vær oppmerksom på informasjonen om ledertverrsnitt i brukerhåndboken Axioline F: System og installasjon. |
| Ledertverrsnitt entrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt flertrådet | 0,2 mm² ... 1,5 mm² |
| Ledertverrsnitt AWG | 24 ... 16 |
| Avisoleringslengde | 8 mm |
| Miljøforhold | |
| Omgivelsestemperatur (drift) | -25 °C ... 60 °C |
| Beskyttelsesgrad | IP20 |
| Lufttrykk (drift) | 70 kPa ... 106 kPa (opptil 3000 m over havet) |
| Lufttrykk (lagring/transport) | 70 kPa ... 106 kPa (opptil 3000 m over havet) |
| Omgivelsestemperatur (lagring/transport) | -40 °C ... 85 °C |
| Tillatt luftfuktighet (drift) | 5 % ... 95 % (ingen dugging) |
| Tillatt luftfuktighet (lagring/transport) | 5 % ... 95 % (ingen dugging) |
| Standardbetegnelse | Miljøbetingelser |
| Standarder/forskrifter | IEC 61850-3 |
| Monteringstype | Skinnemontering |
| Innbygning | vilkårlig (ingen derating av temperatur) Nominell monteringsposisjon: Veggmontering på vannrett monteringsskinne |
Dine fordeler
8 digitale innganger med referanse til EN 61131-2 type 1

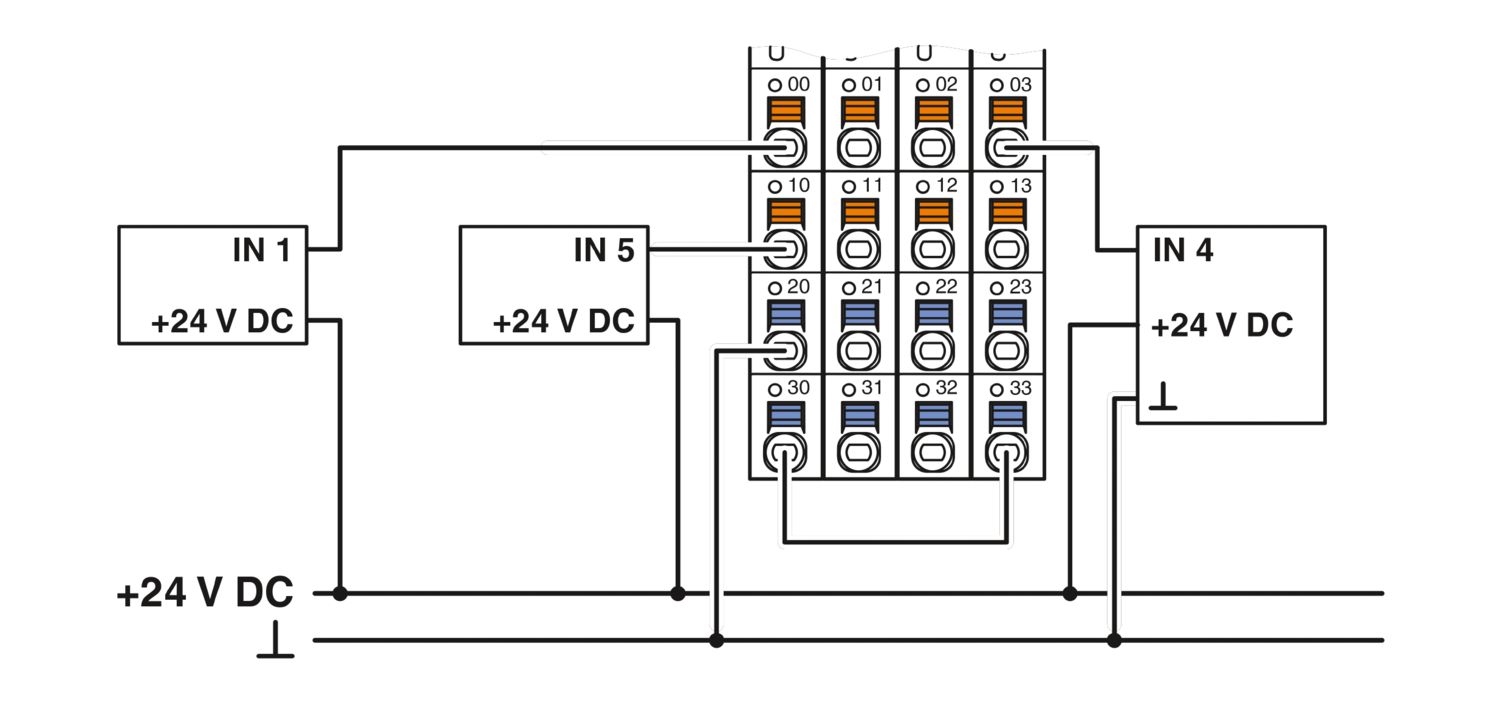

Tilkobling av sensorer i tolederteknikk
24 V DC, 2,5 mA
Filtertid < 1 ms
Inngangene er beskyttet mot forveksling av polaritet
Sikkert skille i henhold til EN 61010-2-201 / IEC 61010-2-201
Lagret utstyrsmerkeskilt
Diagnostikk- og statusvisninger
Oppfyller kravene iht. IEC 61850-3 og IEEE 1613
