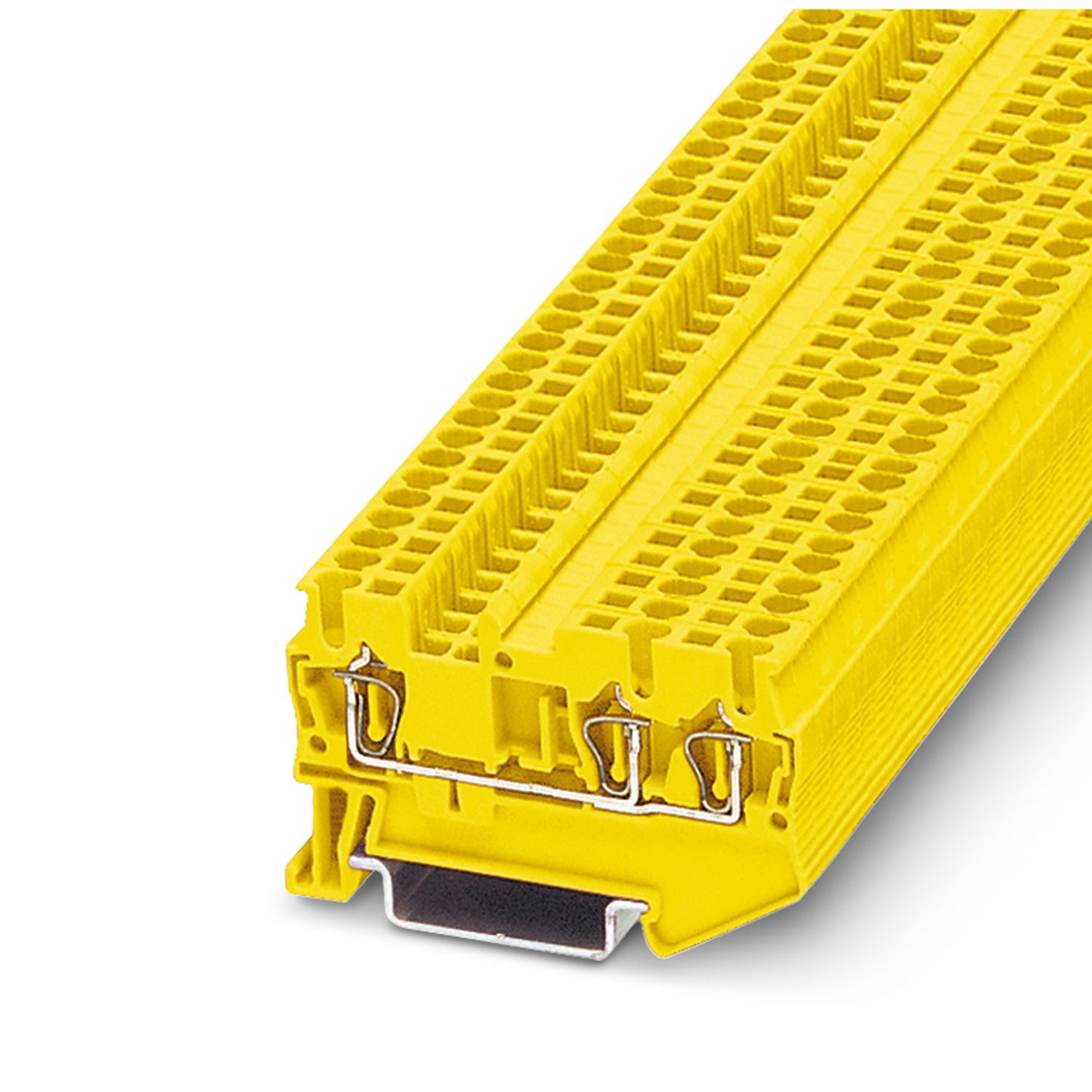

ST 2,5-TWIN YE - 단자대 - 3037313

일반
참고	연결된 모든 전선의 총 전류는 최대 부하 전류를 초과할 수 없습니다.

제품 타입	멀티 전선 단자대
연결 수	3
행 수	1
전위	1
절연 특성
과전압 카테고리	III
오염등급	3

정격 서지 전압	8 kV
정격 상태에서 최대 전력 손실	0.77 W

레벨당 연결 수	3
정격 전선	2.5 mm²
스트리핑 길이	8 mm ... 10 mm
내부 원통 게이지	A3
표준에 따른 연결	IEC 60947-7-1
단선 케이블 사이즈	0.08 mm² ... 4 mm²
케이블 사이즈 AWG	28 ... 12 (IEC에 따라 변경됨)
케이블 사이즈, 연선	0.08 mm² ... 2.5 mm²
케이블 사이즈, 연선[AWG]	28 ... 14 (IEC에 따라 변경됨)
유연한 연선 케이블 사이즈(페룰, 플라스틱 슬리브 없음)	0.14 mm² ... 2.5 mm²
연선 케이블 사이즈(플라스틱 슬리브가 있는 페룰)	0.14 mm² ... 2.5 mm²
동일한 크기의 전선 2개, 연선, TWIN 페룰 있음, 플라스틱 슬리브 있음	0.5 mm²
정격 전류	24 A (케이블 사이즈 4 mm²)
최대 부하 전류	28 A (케이블 사이즈가 4 mm²인 경우 연결된 모든 전선의 총 전류는 최대 부하 전류를 초과할 수 없습니다.)
정격 전압	800 V
정격 전선	2.5 mm²

정격 데이터(ATEX/IECEx)
마킹	 II 2 GD Ex eb IIC Gb
작동 온도 범위	-60 °C ... 85 °C
Ex 인증 액세서리	3030488 D-ST 2,5-TWIN
		3030789 ATP-ST-TWIN
		3036602 DS-ST 2,5
		1204517 SZF 1-0,6X3,5
		3022276 CLIPFIX 35-5
		3022218 CLIPFIX 35
브리지 목록	플러그-인 브리지 / FBS 2-5 / 3030161
		플러그-인 브리지 / FBS 3-5 / 3030174
		플러그-인 브리지 / FBS 4-5 / 3030187
		플러그-인 브리지 / FBS 5-5 / 3030190
		플러그-인 브리지 / FBS 10-5 / 3030213
		플러그-인 브리지 / FBS 20-5 / 3030226
브리지 데이터	22.5 A (2.5 mm²)
Ex 온도 증가	40 K (23.4 A / 2.5 mm²)
브리지를 사용한 브리징	550 V
- 비인접 단자대 간 브리징에 있음	352 V
- PE 단자대를 통한 비인접 단자대 간 브리징 시	352 V
- 커버를 사용한 절단 브리징 시	220 V
- 격판을 사용한 절단 브리징 시	275 V
정격 절연 전압	500 V
출력	(영구)
Ex 레벨 일반
정격 전압	550 V
정격 전류	21 A
최대 부하 전류	24.5 A
볼륨 저항	1.08 mΩ
Ex 연결 데이터 일반
정격 전선	2.5 mm²
정격 케이블 사이즈 AWG	14
연결 용량 단선	0.08 mm² ... 4 mm²
연결 용량 AWG	28 ... 12
연결 용량 연선	0.08 mm² ... 2.5 mm²
연결 용량 AWG	28 ... 14

색상	노란색 (RAL 1018)
UL 94에 따른 난연성등급	V0
플라스틱 소재	I
절연 소재	PA
저온 정적 절연 소재 적용	-60 °C
상대 절연 소재 온도 인덱스(Elec., UL 746 B)	130 °C
철도 차량 화재 방지(DIN EN 45545-2) R22	HL 1 - HL 3
철도 차량 화재 방지(DIN EN 45545-2) R23	HL 1 - HL 3
철도 차량 화재 방지(DIN EN 45545-2) R24	HL 1 - HL 3
철도 차량 화재 방지(DIN EN 45545-2) R26	HL 1 - HL 3
표면 가연성 NFPA 130(ASTM E 162)	통과
특정 광학 연기 밀도 NFPA 130(ASTM E 662)	통과
연기 가스 독성 NFPA 130(SMP 800C)	통과

서지 전압 테스트
결과	테스트 통과
온도 상승 테스트
필수 온도 상승 테스트	온도 증가 ≤ 45 K
결과	테스트 통과
단기 내력 전류 2.5 mm²	0.3 kA
단기 내력 전류 4 mm²	0.48 kA
결과	테스트 통과
전원 주파수 내전압
테스트 전압 설정점	2 kV
결과	테스트 통과

기계적 강도
결과	테스트 통과
캐리어에 부착
DIN 레일/Befestigungsauflage	NS 32/NS 35
결과	테스트 통과
전선 손상 및 풀림 테스트
회전 속도	10 (+/- 2) rpm
회전	135
케이블 사이즈/중량	0.14 mm² / 0.2 kg
		2.5 mm² / 0.7 kg
		4 mm² / 0.9 kg
결과	테스트 통과

에이징(Aging)에이징
온도 주기	192
결과	테스트 통과
진동/광대역 노이즈
사양	DIN EN 50155 (VDE 0115-200):2008-03
스펙트럼	보기(bogie)에 대한 서비스 수명 테스트 카테고리 2, 클래스 B
주파수	f₁ = 5 Hz - f₂ = 250 Hz
ASD 레벨	6.12 (m/s²)²/Hz
가속화	3.12g
축당 테스트 기간	5 h
테스트 방향	X-, Y- 및 Z-축
결과	테스트 통과
충격
펄스 모양	하프-사인
가속화	5g
충격 기간	30 ms
방향당 충격 횟수	3
테스트 방향	X-, Y- 및 Z-축(포지티브 및 네거티브)
결과	테스트 통과
주변 조건
주변 온도(보관/운송)	-25 °C ... 60 °C (24시간을 초과하지 않는 짧은 시간 동안 -60 °C - +70 °C)
주변 온도 (조립)	-5 °C ... 70 °C
주변 온도(작동)	-5 °C ... 70 °C
허용 습도(보관/운송)	30 % ... 70 %

마운트 타입	NS 35/7,5
마운트 타입		NS 35/15

공급, 충전 및 보호

마킹, 조립 및 설치

스위칭, 측정 및 모니터링

연결

자동화

ST 2,5-TWIN YE - 단자대

3037313

제품의 세부 정보

ETIM

UNSPSC

호환 가능한 제품

이점

항목 번호	3037313
패키지 단위	50 pc
최소 주문 수량	1 pc
제품 키	BE2112
GTIN	4017918599690
개당 중량(패키지 포함)	7.876 g
개당 중량(패키지 제외)	7.719 g
관세 번호	85369010
원산지	DE

EU RoHS
EU RoHS 제한 물질 요구 사항을 충족시킨다	예 (면제되지 않음)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 제한값을 초과하는 유해 물질 없음
EU REACH SVHC
REACH 후보 물질 주석(CAS-NO)	0.1wt%를 초과한 물질 없음

기계적 데이터
개방형 측면 패널	예
