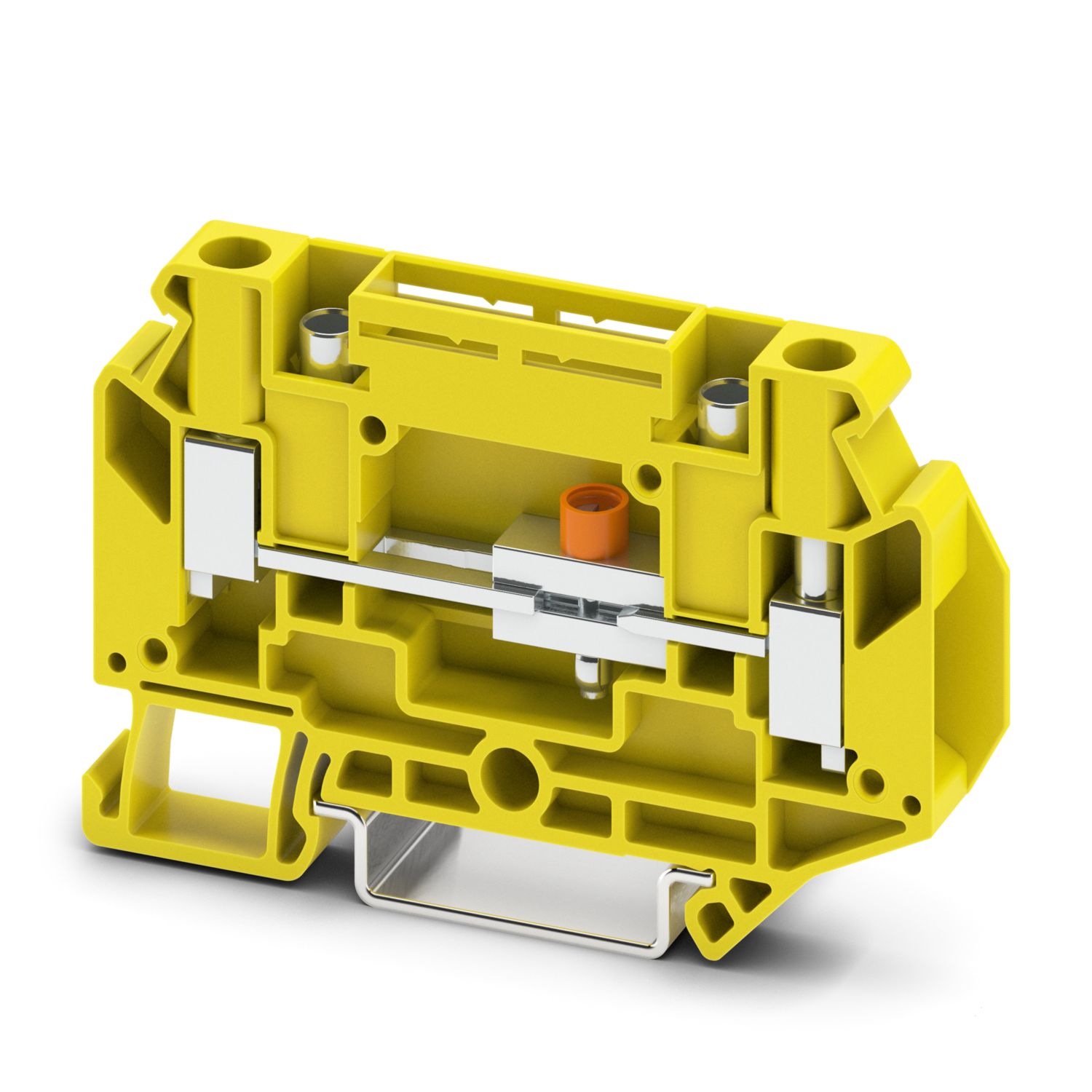

US 6-T-P YE - 回路テスト断路端子台 - 1748897

製品ライン	回路テスト断路端子台
極数	1
接続数	2
行の数	1
電位	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	6 kV
規準状態での最大損失電力	1.31 W

段あたり接続数	2
定格接続サイズ	6 mm²
ネジ山	M4
締付けトルク	1.5 ... 1.6 Nm
剥き線長さ	10 mm
内部シリンダゲージ	A5
準拠規格	IEC 60947-7-1
接続電線サイズ、単線	0.5 mm² ... 10 mm²
断面積AWG	20 ... 8 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.5 mm² ... 6 mm²
接続電線サイズ、撚線[AWG]	20 ... 10 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.5 mm² ... 6 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.5 mm² ... 6 mm²
同じ接続サイズの電線2本、単線	0.5 mm² ... 2.5 mm²
同じ接続サイズの2本線/撚線	0.5 mm² ... 4 mm²
同じ断面積の撚線2本接続、フェルール付き、プラスチックスリーブなし	0.5 mm² ... 2.5 mm²
同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり	0.5 mm² ... 4 mm²
定格電流	41 A
最大負荷電流	57 A (接続電線断面積が10 mm²の場合)
定格電圧	1000 V
定格電線断面積	6 mm²

幅	8.2 mm
高さ	75.9 mm
奥行き	47.6 mm
NS 35/7、5の奥行き	48.2 mm
NS 35/15の奥行き	55.7 mm

色	黄 (RAL 1018)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

取付けタイプ	NS 35/7,5
取付けタイプ		NS 35/15

アイテム番号	1748897
梱包単位	50 pc
最低注文数	50 pc
プロダクトキー	BE1233
GTIN	4067923313149
1個あたりの重量（梱包を含まない）	22.22 g
生産国	CN
