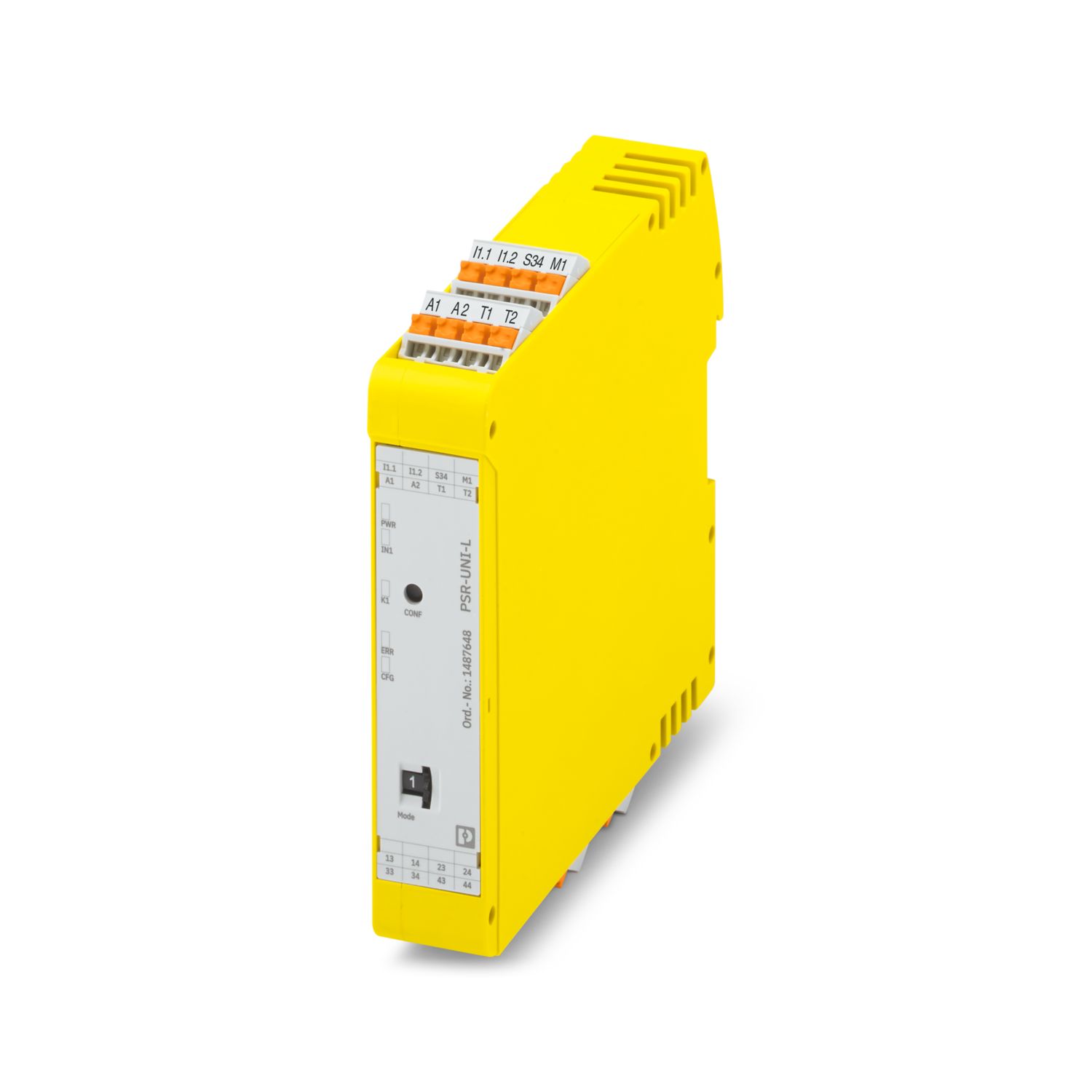

PSR-UNI-L-1X4NO-1DO-24DC-PI - セーフティリレー

1487648

設定可能なセーフティリレー、多機能、最大SIL 3、Cat. 4、PL eまで対応、センサ回路x 1、1または2チャネルで動作、自動または手動のモニタ付きスタート、安全出力4点x 1、信号出力x 1、U_S = 24 V DC、プラグインPush-in式端子台

無料でダウンロードができます。ダウンロード

製品ライン	セーフティリレー
製品シリーズ	PSRuni
アプリケーション	非常停止
	安全ドア
	ライトカーテン
	ソレノイドスイッチ
	2ハンドコントロール
	安全シャットオフマット
制御	1および2チャネル
リレータイプ	強制ガイド付接点を接続した機械式リレー、IEC/EN 61810-3準拠
絶縁特性
過電圧カテゴリ	III (論理パスと安全出力間)
汚染度	2
時間
応答時間	< 100 ms (自動/手動リセット)
	< 500 ms (安全シャットオフマットの操作)
U_sでの標準起動時間	1 s (A1で制御時、A1/A2からの関連制御不可)
通常復旧時間	< 25 ms (センサ回路経由でオンデマンド)
	< 85 ms (安全シャットオフマットの操作)
	< 25 ms (A1で要求時：A1/A2からの無効指定不可)
再起動時間	< 1 s (ブート時間)
復帰時間	500 ms (セーフティ機能の要件に準拠)
	> 100 ms (手動スタート中のセンサ回路動作後の有効時間)
	> 500 ms (安全シャットオフのマット動作における手動スタート中のセンサ回路動作後の有効時間)
開始パルス長	最小 500 ms (自動リセット)

規準状態での最大損失電力	21.65 W (At U_S = 30 V, I_L² = 100 A²)
定格動作モード	100 %動作時
定格絶縁電圧	250 V
定格耐電圧/絶縁	「絶縁調整」のセクションを参照
電源
型式	A1/A2
定格制御回路電源U_S	24 V DC -20 % / +25 %
定格制御電流I_S	通常 55 mA (センサ回路と起動回路を内部制御する場合)
	通常 45 mA (センサ回路と起動回路を外部制御する場合)
電力消費、U_S時	通常 1.32 W
突入電流	通常 35 A (Δt = 25 µs、U_s時)
フィルタ時間	1 ms (ロジック)
保護回路	極性反転に対するシリアル保護; サージ抑制ダイオード

デジタル: 論理 (I1.1, I1.2)
入力内容	セーフティ関連
	IEC 61131-2タイプ3
入力数	2
入力電圧範囲「0」信号	0 V DC ... 5 V DC
入力電圧範囲「1」信号	11 V DC ... 30 V DC
入力電流範囲「0」信号	0 mA ... 1.5 mA
突入電流	< 45 mA (通常Δt <50 µsでU_S使用時)
フィルタ時間	最大 3 ms (低テストパルスのテストパルス幅)
	最小 50 ms (低いテストパルス用のテストパルスレート)
	< 1 ms (テストパルスレート>100 msで高テストパルスが可能)
同時	∞（2チャンネル配線）、5 s（非等価配線）、0.5 s（両手操作）
制限周波数	最小 0 Hz
	最大 0.1 Hz
最大許容全導体抵抗	150 Ω
保護回路	バリスタ
消費電流	< 3.5 mA (通常U_S使用時)
デジタル: 起動回路 (S34)
入力内容	非セーフティ関連
	IEC 61131-2タイプ3
入力数	1
入力電圧範囲「0」信号	0 V DC ... 5 V DC
入力電圧範囲「1」信号	11 V DC ... 30 V DC
入力電流範囲「0」信号	0 mA ... 1.5 mA
突入電流	< 45 mA (通常U_S使用時)
フィルタ時間	最大 3 ms (低テストパルスのテストパルス幅)
	最小 50 ms (低いテストパルス用のテストパルスレート)
制限周波数	最小 0 Hz
	最大 0.1 Hz
最大許容全導体抵抗	150 Ω
保護回路	バリスタ
消費電流	< 3.5 mA (通常U_S使用時)

リレー: 安全出力 (13/14、23/24、33/34、43/44)
出力内容	セーフティ関連
	直列にそれぞれ2a接点、遅延なし、フローティング
出力数	4
接点の種類	安全出力4点
接点材質	AgSnO₂
スイッチング電圧	最小 10 V
	最大 250 V AC/DC
スイッチング速度	最小 100 mW
突入電流	最小 10 mA
	最大 6 A
連続通電電流	6 A
連続総電流	100 A² (ディレーティングに注意すること)
スイッチング周波数	最大 0.1 Hz
機械的寿命	10x 10⁶回
出力ヒューズ	6 A gL/gG
	4 A gL/gG (低頻度要求アプリケーション向け)
信号: M1
出力内容	非セーフティ関連
出力数	1
電圧	通常 (U_S - 2,5 V)
電流	最大 100 mA
最大突入電流	500 mA (Δt = 10 ms、U_s時)
抵抗性負荷	最小 192 Ω (100 mA、最大)
スイッチング周波数	最大 0.1 Hz
保護回路	極性保護サージ抑制ダイオード
短絡保護	あり
放電回路	いいえ
クロック: T1、T2
出力内容	非セーフティ関連
出力数	2
電圧	通常 (U_S - 2,5 V)
電流	最大 100 mA
最大突入電流	500 mA (Δt = 10 ms、U_s時)
保護回路	極性保護サージ抑制ダイオード
短絡保護	あり
導体の長さ	入力参照
放電回路	いいえ

接続技術
プラグ式	あり
電線接続
接続方法	プッシュイン式
接続電線サイズ、単線	0.2 mm² ... 2.5 mm²
撚線接続断面積	0.2 mm² ... 2.5 mm²
接続電線サイズAWG	24 ... 14
剥き線長さ	10 mm

状態表示	LED x 4（緑、黄、赤）
定格電圧表示	LED x 1（緑、黄、赤）
エラー表示	LED（赤）x 1

幅	22.5 mm
高さ	117.5 mm
奥行き	114.5 mm

色	黄 (RAL 1018)
ハウジングの材質	Frianyl B63 V0 GV30

セーフティデータ
停止カテゴリ	0
セーフティデータ: EN ISO 13849
カテゴリ	4 (5 A DC13；5 A AC15；スイッチングサイクル4380回/年)
パフォーマンスレベル（PL）	e
セーフティデータ: IEC 61508 - 高頻度要求時
安全度水準（SIL）	3
セーフティデータ: IEC 61508 - 低頻度要求時
安全度水準（SIL）	3
セーフティデータ: EN IEC 62061
安全度水準（SIL）	3

周囲条件
保護等級	IP20
取付け場所の最低保護	IP54
使用周囲温度	-25 °C ... 60 °C (ディレーティングに注意すること)
周囲温度（保管時/運搬時）	-40 °C ... 85 °C
最大高度	≤ 2000 m (海抜)
最大許容湿度（保管時/移動時）	75 % (平均、まれに85%、結露なし)
最大許容相対湿度（動作時）	75 % (平均、まれに85%、結露なし)
衝撃	15g
振動（動作）	10 Hz ... 150 Hz, 2g

取付けタイプ	DINレール取付け
組立てに関する注意事項	減衰曲線を参照
取付け位置	縦または横

アイテム番号	1487648
梱包単位	1 pc
最低注文数	1 pc
セールスキー	******
プロダクトキー	DNA191
GTIN	4063151930998
1個あたりの重量（梱包を含む）	187.16 g
1個あたりの重量（梱包を含まない）	164.66 g
関税率	85371098
生産国	DE

互換性のある製品

アクセサリ

特長

EN ISO 13849-1に準拠でCat. 4/PL eまで、EN IEC 62061に準拠のSIL 3、IEC 61508に準拠のSIL 3
