UL Listed
認証ID: E468743| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 63 V | 12 A | - 16 |
cUL Listed
認証ID: E468743| 定格電圧UN | 定格電流IN | 適合線サイズAWG | 適合線サイズ mm2 | |
|---|---|---|---|---|
| 63 V | 12 A | - 16 |
SAC-4P- 1,5-PUR/M12FRT SH
-
電源ケーブル
1424116
電源ケーブル、4-極、PUR ハロゲンフリー、黒 RAL 9005、シールド対応 (Advanced Shielding Technology)、片側フリー、上 メス エルボー M12、キーイング: T、ケーブル長: 1.5 m、12 A/63 Vまでの直流電流用
製品の詳細
| 製品ライン | 電源用ケーブル |
| アプリケーション | 電源 |
| 極数 | 4 |
| ケーブル引込み口の数 | 1 |
| シールド用 | あり |
| キーイング | T |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 3 |
| UL94難燃性クラス | V0 |
| ハウジング材質 | PP |
| コンタクト材質 | CuZn |
| コンタクト表面材質 | Ni/Au |
| コンタクトキャリア材質 | PA |
| ねじ式接続の素材 | 亜鉛ダイカスト（ニッケル合金） |
| 絶縁抵抗 | ≥ 100 MΩ |
| 定格電圧UN | 63 V DC |
| 標準規格 IN | 12 A |
| 機械的仕様 | |
| 挿抜回数 | > 100 |
| 接続1 | |
| タイプ | 片側フリー |
| 接続 2 | |
| タイプ | メス エルボー M12 |
| コーディングタイプ | T (電源) |
| 導体の長さ | 1.5 m |

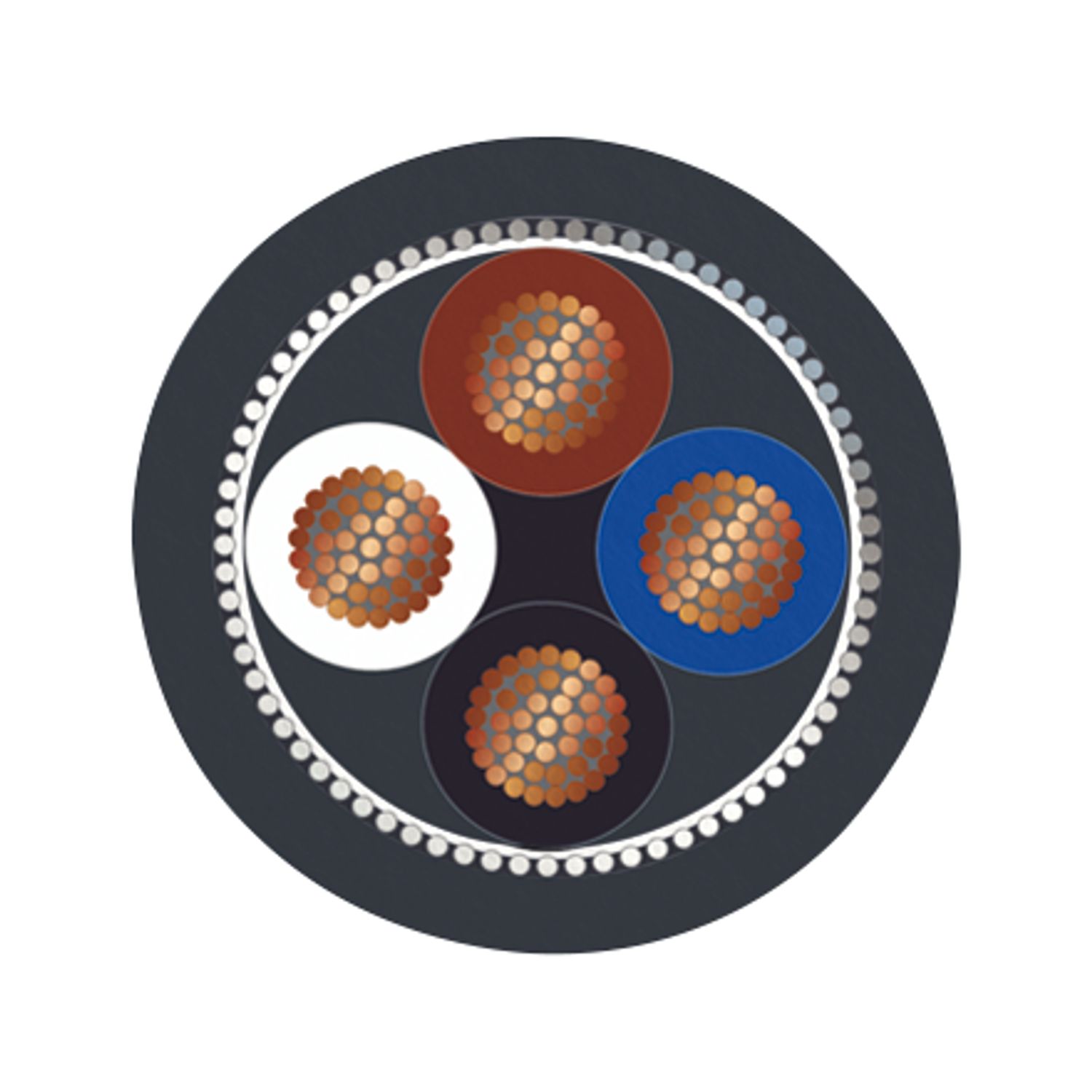

| PURハロゲンフリー黒 [PUR] | |
| 寸法図 |
|
| ケーブル重量 | 99 kg/km |
| UL AWLスタイル | 20549 / 10493 (80°C/300 V) |
| 極数 | 4 |
| シールド用 | あり |
| ケーブルタイプ | PURハロゲンフリー黒 [PUR] |
| 導体構造、電源 | 44x 0.20 mm |
| AWG電源 | 16 |
| 電線断面積 | 4x 1.5 mm² |
| ワイヤ径、絶縁部を含む | 2.2 mm ±0.05 mm |
| ケーブル外径 | 7.50 mm ±0.3 mm |
| 外部シース素材 | PUR |
| 外部シース、色 | 黒 RAL 9005 |
| 導体材質 | ベア銅線 |
| 芯線絶縁材質 | PP |
| 単線、色 | 茶、白、青、黒 |
| 厚さ、絶縁 | 0.80 mm (外部ケーブルシース) |
| 全ツイスト | 4線を最適にツイスト |
| 最大導体抵抗 | ≤ 14.1 Ω/km (20 °C時) |
| 絶縁抵抗 | ≥ 1 GΩ*km (20 °C時) |
| 定格電圧、ケーブル | 300 V AC |
| 試験電圧 | 3000 V AC |
| 最小曲げ半径、固定 | 38 mm |
| 最小曲げ半径、可動 | 75 mm |
| 動的負荷容量（曲げ） | 最大曲げ回数: 5000000、 曲げ半径: 75 mm、 曲げ半径: 10 x D、 移動距離: 10 m、 移動速度: 3 m/s、 加速度: 10 m/s² |
| 動的負荷容量（ねじれ） | ねじれ: ±180 °/m、 ねじり回数: 500000、 ねじり頻度: 35 サイクル／分 |
| ハロゲンフリー | DIN VDE 0472 part 815に準拠 |
| IEC 60754-1準拠 | |
| 難燃性 | UL 758/1581 FT2に準拠 |
| DIN EN 60332-2-2 (20 s) | |
| 耐油性 | DIN EN 60811-404, 168 h準拠100 °C 時 |
| 使用周囲温度 | -50 °C ... 85 °C (ケーブル、固定設置) |
| -30 °C ... 85 °C (ケーブル、可動設置) | |
| 周囲条件 | |
| 保護等級 | IP65 |
| IP67 | |
| 使用周囲温度 (メスコネクタ/オスコネクタ) | -25 °C ... 85 °C (プラグ/ソケット) |
| 標準割当て | M12プラグコネクタ |
| 標準/仕様 | IEC 61076-2-111 |
特長
100 %電気試験済みのプラグインコンポーネントで簡単で安全
特殊Tコーディングで誤接続防止
パワーを確実にシールド – 360°シールドで電磁負荷を減少
フエニックス・コンタクトの標準：頑丈なハロゲンフリーPURケーブル
