PLC-BSP-120UC/21/SO46 - リレーソケット - 2980351

使用上の制限
EMCの注意事項	EMC：クラスA製品、ダウンロードセンターでメーカーの説明を参照

製品ライン	継電器バージョン
製品シリーズ	PLC-INTERFACE
アプリケーション	干渉保護フィルタ
動作モード	100%動作時
互換品	ミニチュアリレー、REL-MR-60DC/21AU、REL-MR-60DC/21、超小型フォトカプラ、OPT-60DC/48DC/100、OPT-60DC/24DC/2、OPT-60DC/230AC/1

保護回路	ブリッジ整流器; ブリッジ整流器
	RCZフィルタ; RCZフィルタ

入力定格電圧U_N	120 V AC
	120 V AC
リレーアッセンブリ
入力定格電圧U_N	120 V AC
入力電圧範囲（U_N時）	0.8 ... 1.4
定格消費電流（U_N時）	7 mA (50 Hz)
	8 mA (60 Hz)
応答時間	7 ms
通常復旧時間	20 ms
復旧電圧	50 V AC
定格電圧表示	黄色LED
保護回路	ブリッジ整流器; ブリッジ整流器
	フィルタ; フィルタ
フォトカプラアッセンブリ
入力定格電圧U_N	120 V AC
入力電圧範囲（U_N時）	0.85 ... 1.1
定格消費電流（U_N時）	7 mA (50 Hz)
	8 mA (60 Hz)
スイッチングしきい値「0」信号、U_Nを基準	≤ 0.4
応答時間	6 ms
通常復旧時間	10 ms
定格電圧表示	黄色LED
保護回路	ブリッジ整流器; ブリッジ整流器
	フィルタ; フィルタ

互換品	ミニチュアリレー、REL-MR-60DC/21AU、REL-MR-60DC/21、超小型フォトカプラ、OPT-60DC/48DC/100、OPT-60DC/24DC/2、OPT-60DC/230AC/1
最大スイッチング電圧	48 V DC
最小スイッチング電圧	3 V DC
連続通電電流	100 mA
最大連続通電電流での電圧降下	< 1 V DC
出力回路	2線フローティング
保護回路	極性保護
保護回路		サージ保護
最大スイッチング電圧	30 V DC
最小スイッチング電圧	3 V DC
連続通電電流	3 A
最大連続通電電流での電圧降下	< 200 mV
最大突入電流	15 A (10 ms)
出力回路	2線フローティング
保護回路	極性保護
保護回路		サージ保護
最大スイッチング電圧	253 V AC (電圧が250 V以上（L1、L2、L3）の場合、隣接モジュールの端子点との間に絶縁プレートPLC-ATPを取付ける必要があります。その後FBST 8-PLC...またはFBST 500...を使ってブリッジします。)
最小スイッチング電圧	24 V AC
連続通電電流	0.75 A
最大連続通電電流での電圧降下	< 1 V AC
最大突入電流	30 A (10 ms)
出力回路	2線フローティング
保護回路	RCV回路
漏れ電流	< 1 mA
位相角度cosφ最小	0.5
最大負荷	4.5 A²s

入力側
接続方法	スプリングケージ接続方式
剥き線長さ	8 mm
接続電線サイズ、単線	0.14 mm² ... 2.5 mm²
撚線接続断面積	0.14 mm² ... 2.5 mm²
接続電線断面積AWG	26 ... 14
出力側
接続方法	スプリングケージ接続方式
剥き線長さ	8 mm
接続電線サイズ、単線	0.14 mm² ... 2.5 mm²
撚線接続断面積	0.14 mm² ... 2.5 mm²
接続電線断面積AWG	26 ... 14

幅	6.2 mm
高さ	80 mm
奥行き	94 mm

色	緑 (RAL 6021)
UL 94難燃性クラス	V0 (ハウジング)

周囲条件
使用周囲温度	-25 °C ... 55 °C
周囲温度（保管時/運搬時）	-40 °C ... 85 °C

取付けタイプ	DINレール取付け
組立てに関する注意事項	一列、スペースなし
取付け位置	任意

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

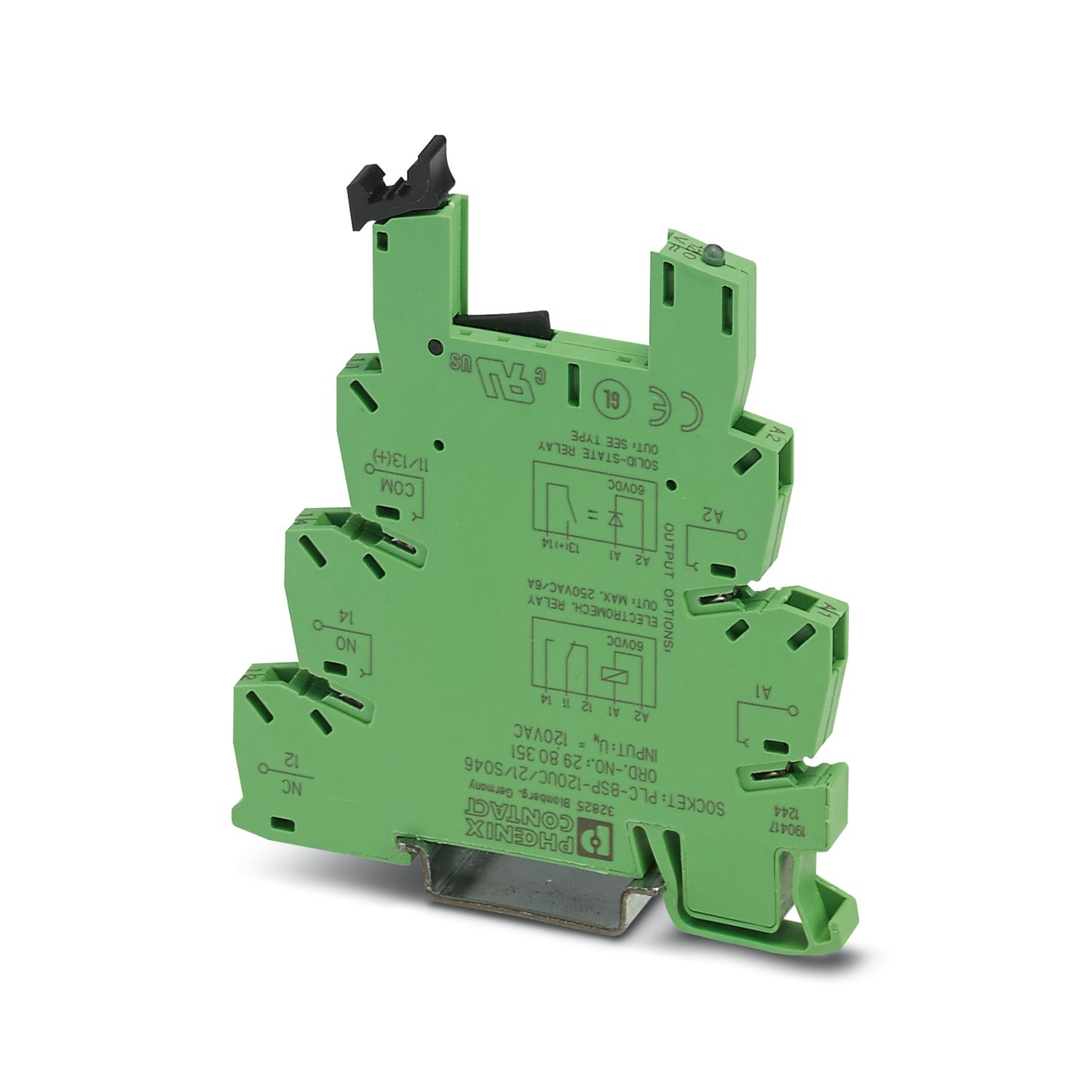

PLC-BSP-120UC/21/SO46 - リレーソケット

2980351

製品の詳細

互換性のある製品

特長

アイテム番号	2980351
梱包単位	10 pc
最低注文数	1 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	DK6221
GTIN	4017918895761
1個あたりの重量（梱包を含む）	28.8 g
1個あたりの重量（梱包を含まない）	26.96 g
関税率	85366990
生産国	DE

China RoHS
Environment friendly use period (EFUP)	EFUP-50 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
