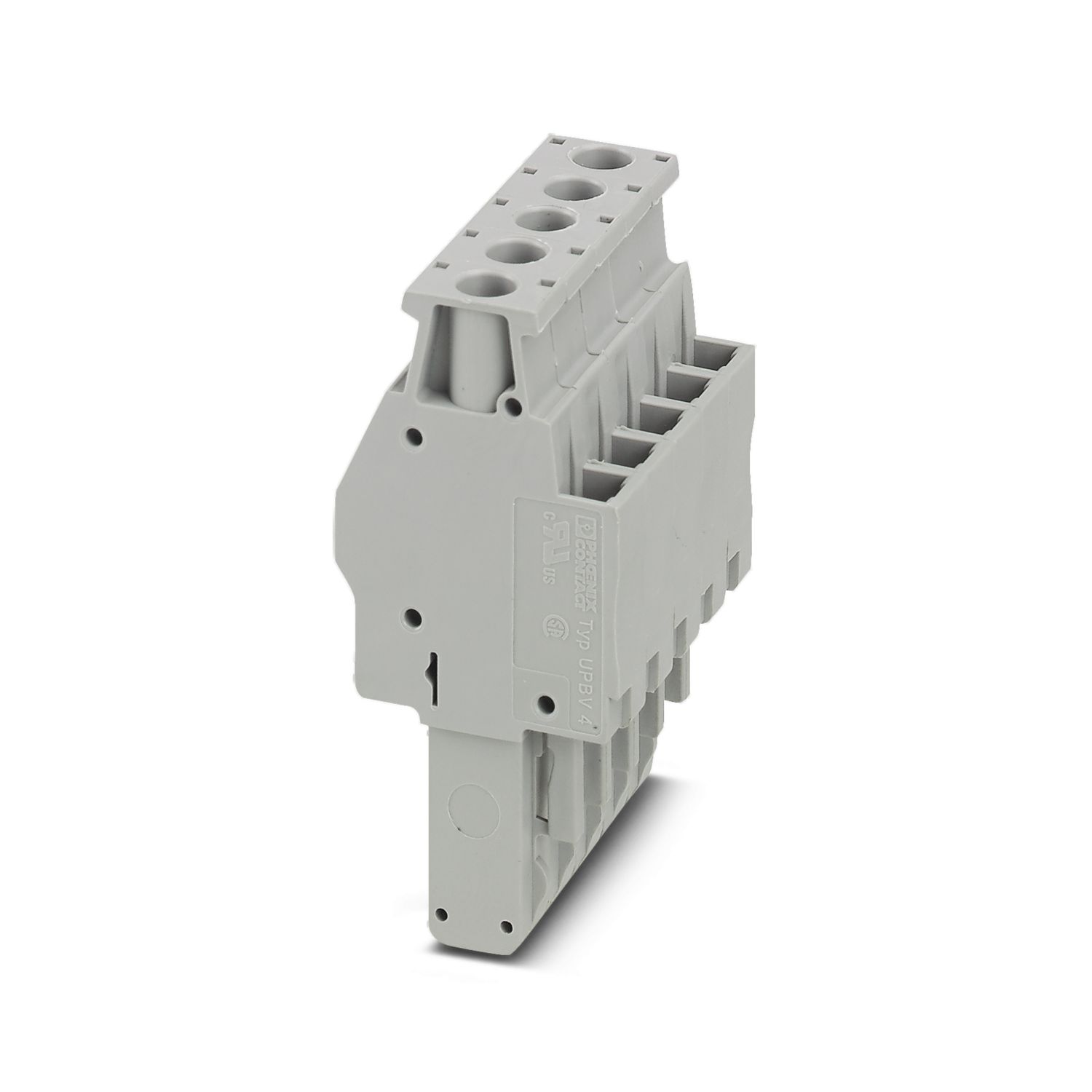

UPBV 4/ 5 - コネクタ - 3045842

製品ライン	端子台プラグ
極数	5
ピッチ	6.2 mm
電位	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	8 kV

定格接続サイズ	4 mm²
ネジ山	M3
締付けトルク	0.6 ... 0.8 Nm
剥き線長さ	9 mm
内部シリンダゲージ	A4
準拠規格	IEC 61984
接続電線サイズ、単線	0.14 mm² ... 6 mm²
断面積AWG	26 ... 10 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.14 mm² ... 6 mm²
接続電線サイズ、撚線[AWG]	26 ... 10 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.14 mm² ... 4 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.14 mm² ... 4 mm²
同じ接続サイズの電線2本、単線	0.14 mm² ... 1.5 mm²
同じ接続サイズの2本線/撚線	0.14 mm² ... 1.5 mm²
同じ断面積の撚線2本接続、フェルール付き、プラスチックスリーブなし	0.14 mm² ... 1.5 mm²
同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり	0.5 mm² ... 1 mm²
定格電流	32 A
最大負荷電流	32 A (接続電線断面積が6 mm² の場合)
定格電圧	800 V
定格電線断面積	4 mm²

幅	31 mm
高さ	22 mm
奥行き	48.5 mm
長さ	22 mm
ピッチ	6.2 mm

色	灰 (RAL 7042)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

周囲条件
使用周囲温度	-60 °C ... 105 °C (短期間の最大動作温度RTI Elec.)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（保管時/移動時）	30 % ... 70 %

アイテム番号	3045842
梱包単位	50 pc
最低注文数	1 pc
セールスキー	******
プロダクトキー	BE1144
カタログのページ	ページ 335 (C-1-2019)
GTIN	4046356083355
1個あたりの重量（梱包を含む）	31.04 g
1個あたりの重量（梱包を含まない）	31.04 g
関税率	85366990
生産国	TR

EU RoHS
既知の範囲で免責が生じます	はい
EU RoHS 物質要件を満たしています	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	Lead (CAS-NO: 7439-92-1)
SCIP	ecc46f8d-049f-42c7-9586-930a6a048787
