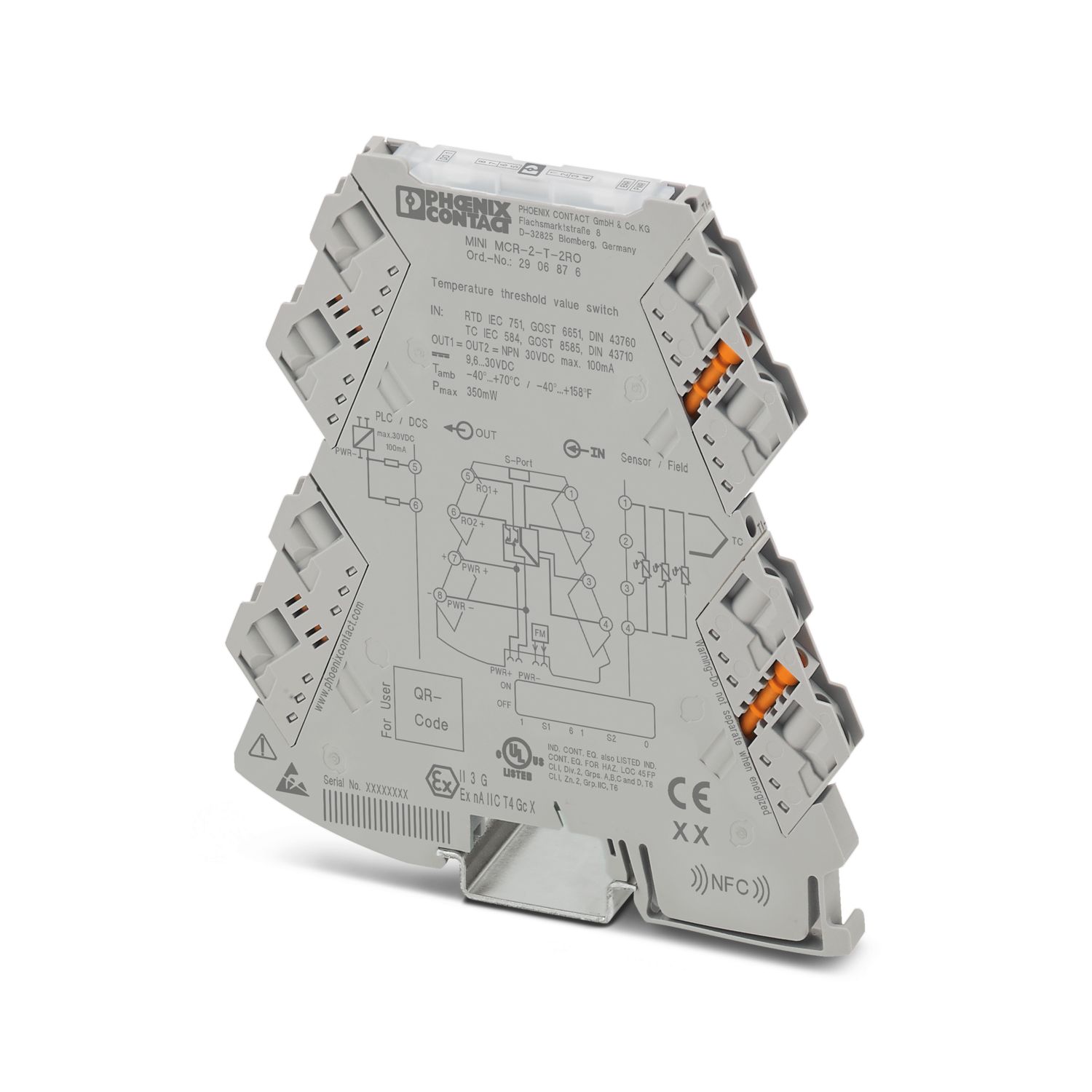

MINI MCR-2-T-2RO - 警報設定器

2906876

汎用で設定可能な温度限界値スイッチ、トランジスタ出力2点を接続、2/3/4線式の測温抵抗対と熱電対を接続。DIPスイッチまたはソフトウェアで設定可能、ねじ式

無料でダウンロードができます。ダウンロード

製品の詳細

製品説明

使用上の制限
EMCの注意事項	EMC：クラスA製品、ダウンロードセンターでメーカーの説明を参照

製品ライン	警報設定器
製品シリーズ	MINI Analog Pro
チャネル数	1
設定	DIPスイッチ
	ソフトウェア
	アプリ
絶縁特性: GB Standard
過電圧カテゴリ	II
汚染度	2

機能
設定	DIPスイッチ
	ソフトウェア
	アプリ

入力と出力の間の電気的絶縁	はい
切換点精度	< 0.1 %
ステップ応答（0～99%）	300 ms
	570 ms
	380 ms
	300 ms
	570 ms
最大温度係数	0.01 %/K
電気的絶縁入力/出力/電源
定格絶縁電圧	300 V_rms
試験電圧	3 kV AC (50 Hz, 60 s)
絶縁	IEC/EN 61010-1に準拠の強化絶縁
電源
定格電源電圧	24 V DC
電圧範囲	9.6 V DC ... 30 V DC (DINレールコネクタ（ME 6,2 TBUS-2 1,5/5-ST-3,81 GN、製品番号2869728）は電源のブリッジに使用できます。このコネクタは35 mmのDINレールにスナップ取付けできます（EN 60715に準拠）。)
通常電流消費	20 mA (12 V DC)
	10 mA (24 V DC)
電力消費	350 mW

信号
入力数	1
計測
入力数	1
構成可能/PC設定可能	あり
使用できるセンサタイプ（RTD）	Pt、Ni、Cuセンサ
使用できるセンサタイプ（TC）	B、E、J、K、N、R、S、T、L、U、A-1、A-2、A-3、M、L
利用可能入力源	測温抵抗体
	熱電対
温度測定範囲	-250 °C ... 2500 °C (RTD)
温度測定範囲	≥ 20 K (RTD)
温度測定範囲: B	500 °C ... 1820 °C
温度測定範囲: E	-230 °C ... 1000 °C
温度測定範囲: J	-210 °C ... 1200 °C
温度測定範囲: K	-250 °C ... 1372 °C
温度測定範囲: N	-200 °C ... 1300 °C
温度測定範囲: R	-50 °C ... 1768 °C
温度測定範囲: S	-50 °C ... 1768 °C
温度測定範囲: T	-200 °C ... 400 °C
温度測定範囲: L	-200 °C ... 900 °C
温度測定範囲: U	-200 °C ... 600 °C
温度測定範囲: A-1	0 °C ... 2500 °C
温度測定範囲: A-2	0 °C ... 1800 °C
温度測定範囲: A-3	0 °C ... 1800 °C
温度測定範囲: M	-200 °C ... 100 °C
温度測定範囲: L	-200 °C ... 800 °C
センサ入力電流	 200 µA (RTD)
最大許容全導体抵抗	≤ 25 Ω (各ライン、3線式または4線式RTD)
	≤ 50 Ω (各ライン、2線式RTD)
線形抵抗測定範囲	0 Ω ... 4000 Ω (RTD)
線形mV信号範囲	-500 mV ... 500 mV (RTD)

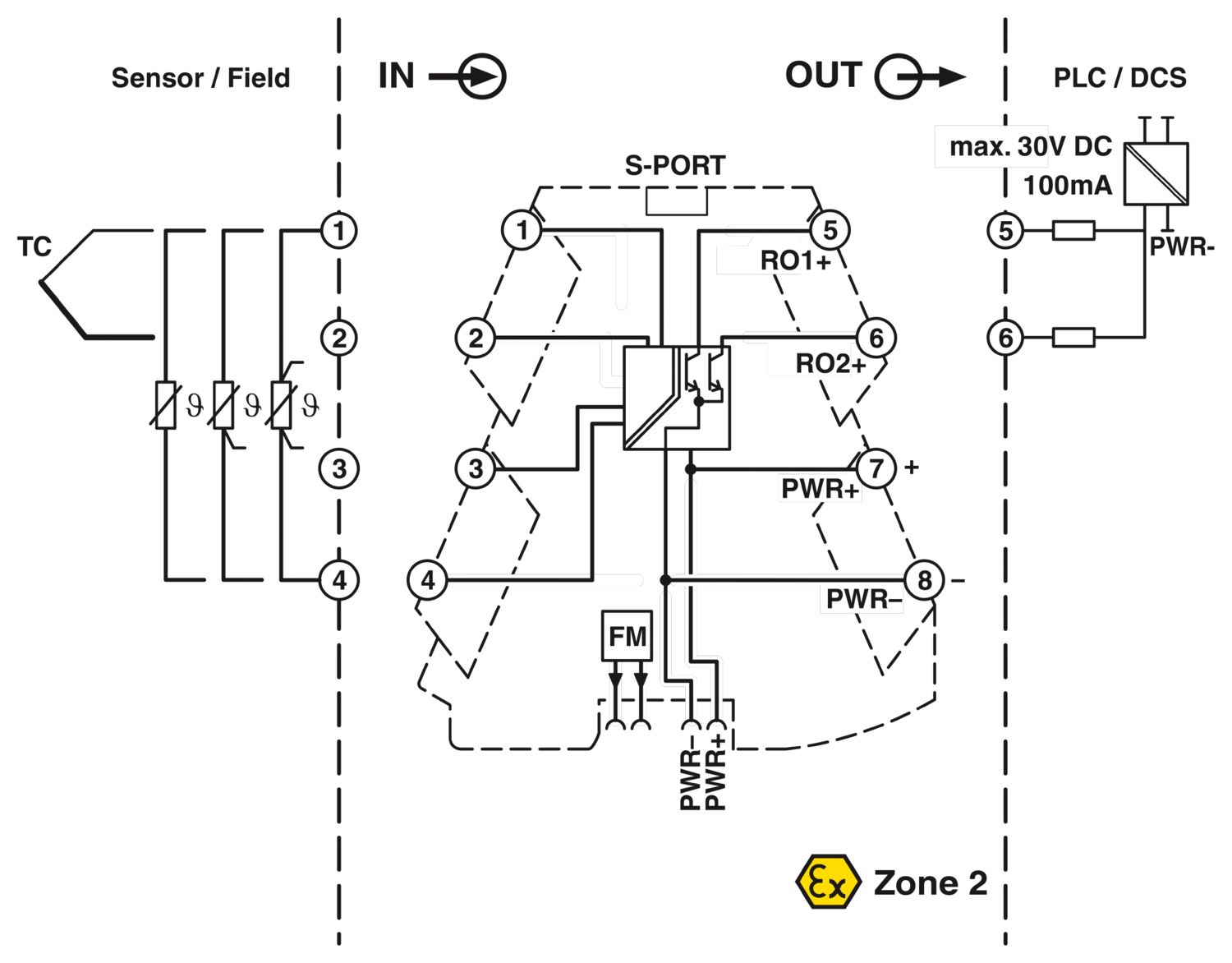

接続方式	2、3、4線

+/-切替: トランジスタ
出力数	2
接点の種類	2 a接点
最大スイッチング電圧	30 V DC
最大スイッチング電流	100 mA (30 V)

接続方法	ネジ接続
剥き線長さ	10 mm
ネジ山	M3
接続電線サイズ、単線	0.2 mm² ... 1.5 mm² (フェルールあり)
	0.14 mm² ... 2.5 mm² (フェルールなし)
撚線接続断面積	0.14 mm² ... 2.5 mm²
接続電線断面積AWG	24 ... 12 (フレキシブル)
締付けトルク	0.5 Nm ... 0.6 Nm

Ex設置（EPL）	Gc
	Div. 2

データ: IFSインターフェース
接続方法	Micro USBタイプB

状態表示	緑色のLED（電源）
	黄色LED（スイッチング出力）
エラー表示	赤色LED

幅	6.2 mm
高さ	109.81 mm
奥行き	119.2 mm

色	灰 (RAL 7042)
ハウジングの材質	PBT
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 2
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 2
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 2

周囲条件
保護等級	IP20 (ULによる評価なし)
使用周囲温度	-40 °C ... 70 °C
周囲温度（保管時/運搬時）	-40 °C ... 85 °C
高度	≤ 2000 m
許容湿度（動作時）	5 % ... 95 % (結露なし)

CE
認定	CE準拠
ATEX
表示記号	 II 3 G Ex ec IIC T4 Gc
認定	BVS 20 ATEX E 024 X
IECEx
表示記号	Ex ec IIC T4 Gc
認定	IECEx BVS 20.0017X
CCC / China-Ex
表示記号	Ex nA IIC T4 Gc
認定	NEPSI GYJ21.1041X
UL、米国 / カナダ
表示記号	UL 508 Listed
	Class I, Div. 2, Groups A, B, C, D T6
	Class I, Zone 2, Group IIC T6
船級認証
認定	DNV GL TAA000021E Rev. 1
EAC Ex
表示記号	 2Ex ec IIC T4 Gc
認定	BY/112 02.01 TP012 103.01 00081
造船データ
Temperature	B
Humidity	B
振動	A
EMC	A
Enclosure	Required protection according to the Rules shall be provided upon installation on board

電磁適合性	EMC指令に準拠
ノイズイミュニティ	EN 61000-6-2
注記	干渉を受けることは最小限でしょう。
ノイズ輻射
規格/規則	EN 61000-6-4

GB Standard
標準/規則	GB 3836.1
	GB 3836.8

取付けタイプ	DINレール取付け
組立てに関する注意事項	電源電圧のブリッジにはDINレールバスコネクタが使用できます。これは35 mmのEN 60715 DINレールにスナップ取付けできます。
取付け位置	任意

販売用データ

アイテム番号	2906876
梱包単位	1 pc
最低注文数	1 pc
セールスキー	******
プロダクトキー	DK1127
GTIN	4055626131573
1個あたりの重量（梱包を含む）	127.5 g
1個あたりの重量（梱包を含まない）	127.5 g
関税率	85437090
生産国	DE

分類

認証

Environmental product compliance

互換性のある製品

アクセサリ

ECLASS-13.0	27210120
ECLASS-15.0	27210120

EU RoHS
既知の範囲で免責が生じます	はい
EU RoHS 物質要件を満たしています	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	Lead (CAS-NO: 7439-92-1)
REACH 認可対象候補物質に関する注 (CAS-NO)		2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol (CAS-NO: 79-94-7)
SCIP	1a679298-d9e2-47e2-8471-4ffc13996980
