MINI MCR-2-PTB - 電力用端子台

2902066

プラグ式パワー端子台、DINレールコネクタに電源を供給。障害モニタリングモジュールと組み合わせて電源をモニタリング。ねじ式

無料でダウンロードができます。ダウンロード

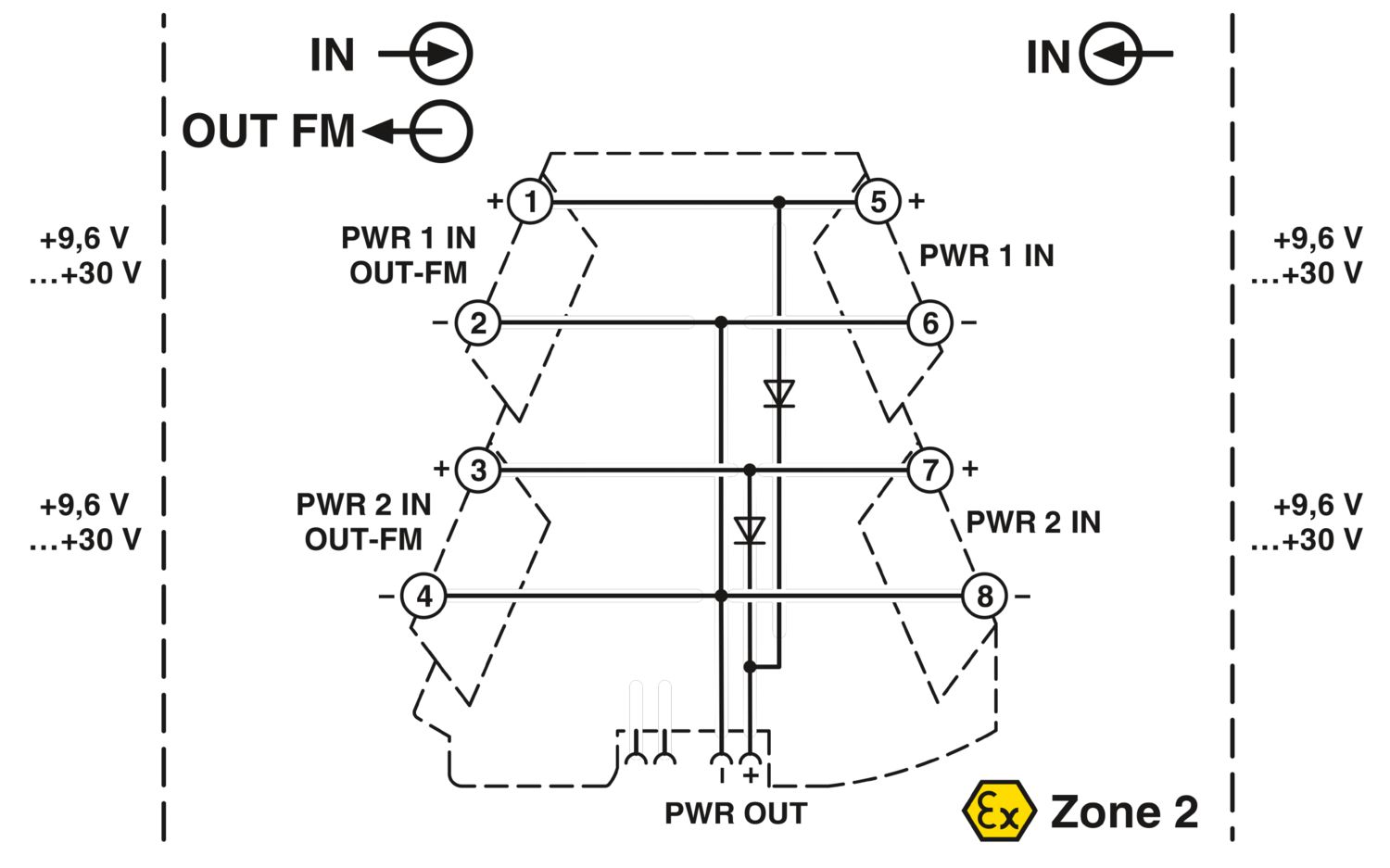

製品の詳細

製品説明

使用上の制限
EMCの注意事項	EMC：クラスA製品、ダウンロードセンターでメーカーの説明を参照

製品ライン	電源モジュール

最大温度係数	< 0.01 %/K

DC入力電圧範囲	9.9 V DC ... 30 V DC
最大入力電流	3.2 A
極性反転保護	あり

出力電圧範囲	9.6 V DC ... 29.7 V DC

入力
接続方法	ネジ接続
最小電線径(単線)	0.14 mm²
最大電線径(単線)	2.5 mm²
接最小電線径(撚線)）	0.14 mm²
最大電線径(撚線)	2.5 mm²
最小接続電線サイズAWG	24
最大接続電線サイズAWG	12
剥き線長さ	10 mm
ネジ山	M3
締付けトルク、最小値	0.5 Nm
締付けトルク、最大値	0.6 Nm

インターフェース	NFCインターフェース

定格電圧表示	緑のLED（PWR 1）
	緑のLED（PWR 2）
エラー表示	赤色のLED（ERR 1）
	赤色のLED（ERR 2）

幅	6.2 mm
高さ	109.81 mm
奥行き	119.2 mm

ハウジングの材質	PBT
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 2
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 2
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 2

周囲条件
保護等級	IP20 (ULによる評価なし)
使用周囲温度	-40 °C ... 70 °C
周囲温度（保管時/運搬時）	-40 °C ... 85 °C
最大高度	≤ 2000 m
許容湿度（動作時）	5 % ... 95 % (結露なし)

CE
認定	CE準拠
ATEX
表示記号	 II 3 G Ex ec IIC T4 Gc
認定	BVS 20 ATEX E 014X
IECEx
表示記号	Ex ec IIC T4 Gc
認定	IECEx BVS 20.0010X
CCC / China-Ex
表示記号	Ex ec IIC T4 Gc
UL、米国 / カナダ
表示記号	UL 508 Listed
	Class I, Div. 2, Groups A, B, C, D T6
	Class I, Zone 2, Group IIC T6
船級認証
認定	DNV GL TAA00002UA
EAC Ex
表示記号	 2Ex ec IIC T4 Gc
認定	BY/112 02.01 TP012 103.01 00079
造船データ
Temperature	B
Humidity	B
振動	A
EMC	A
Enclosure	Required protection according to the Rules shall be provided upon installation on board

電磁適合性	EMC指令に準拠
ノイズイミュニティ	EN 61000-6-2
注記	干渉を受けることは最小限でしょう。
ノイズ輻射
規格/規則	EN 61000-6-4
静電気放電
標準/規則	EN 61000-4-2
静電気放電
注釈	静電気放電を防ぐための安全措置をとる必要があります。
高周波電磁界
型式	RF電磁環境
標準/規則	EN 61000-4-3
高速過渡現象（バースト）
型式	ファストトランジェント（バースト）
標準/規則	EN 61000-4-4
サージ電流負荷（サージ）
標準/規則	EN 61000-4-5
伝導妨害
型式	接続インターフェース
標準/規則	EN 61000-4-6

標準割当て	GB Standard
標準/仕様	GB/T 3836.1
	GB/T 3836.3

取付けタイプ	DINレール取付け
組立てに関する注意事項	電源電圧のブリッジにはDINレールバスコネクタが使用できます。これは35 mmのEN 60715 DINレールにスナップ取付けできます。
取付け位置	任意

販売用データ

アイテム番号	2902066
梱包単位	1 pc
最低注文数	1 pc
セールスキー	******
プロダクトキー	DK112Z
GTIN	4046356649933
1個あたりの重量（梱包を含む）	117 g
1個あたりの重量（梱包を含まない）	98 g
関税率	85389099
生産国	DE

分類

認証

Environmental product compliance

互換性のある製品

アクセサリ

ECLASS-13.0	27371392
ECLASS-15.0	27371392

EU RoHS
既知の範囲で免責が生じます	はい
EU RoHS 物質要件を満たしています	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	Lead (CAS-NO: 7439-92-1)
REACH 認可対象候補物質に関する注 (CAS-NO)		2,2',6,6'-tetrabromo-4,4'-isopropylidenediphenol (CAS-NO: 79-94-7)
SCIP	8dfa4e6a-956d-4070-b6ae-c7b4a2f60968
