バスカプラはPROFINETネットワーク内での使用を目的としています。 バスカプラはInline I/O機器と、それに接続されている産業用I/O信号をリンクします。 最大63点のInline機器をバスカプラに接続できます。 フエニックス・コンタクトのコントローラ向けデバイス記述は、エンジニアリングツールのPC WorxとPLCnext Engineerの不可欠な部分です。 対応するGSDMLファイルは、Inlineステーションを他のプログラミングシステムに組み込む際にご利用いただけます。 これらのファイルは、www.phoenixcontact.net/product/2403696からダウンロードできます。

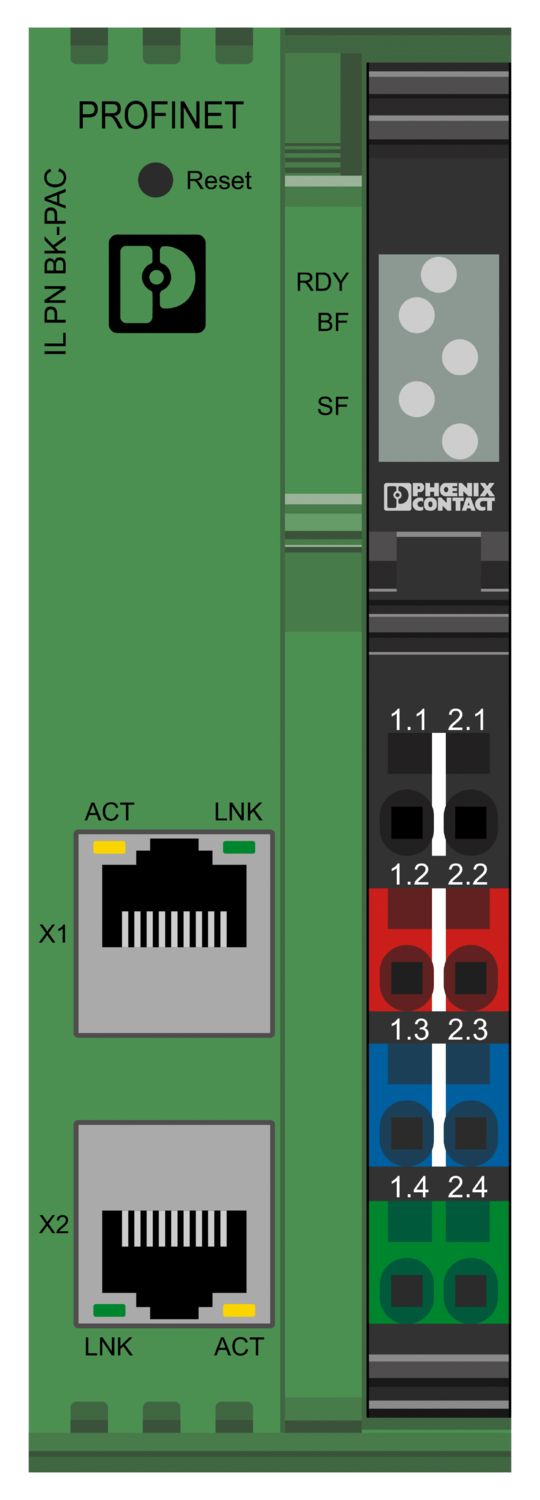

IL PN BK-PAC
-
バスカプラ
2403696
Inline、バスカプラ、PROFINET、RJ45メスコネクタ、ローカルバスの伝送速度: 500 kBit/s / 2 MBit/s、保護等級: IP20、Inlineコネクタを含む
無料でダウンロードができます。
ダウンロード
製品の詳細
| 外形寸法 |
|
| 幅 | 40 mm |
| 高さ | 119.4 mm |
| 奥行き | 71.5 mm |
| 寸法のメモ | ハウジングの寸法 |
| アプリケーションノート | |
| アプリケーションノート | 産業用途専用 |
| PROFINET | |
| インターフェースの数 | 2 |
| 接続方法 | RJ45メスコネクタ |
| 接続方式に関する注意事項 | オートネゴシエーションおよび自動交差 |
| 通信速度 | 100 Mbps (PROFINET準拠) |
| 伝送手段 | RJ45ツイストペアによるEthernet |
| インラインローカルバス | |
| インターフェースの数 | 1 |
| 接続方法 | Inlineデータジャンパ |
| 通信速度 | 500 kBit/s / 2 MBit/s (自動検出、システムの組合せなし) |
| システム制限 | |
| サポートされるデバイスの数 | 最大 63 (ステーションごと) |
| 接続可能なローカルバスデバイスの数 | 最大 63 |
| パラメータチャネル付き装置の数 | 最大 16 |
| サポートするリモートバス分岐端子台の数 | 3 |
| PROFINET | |
| デバイス機能 | PROFINET装置 |
| 仕様 | Version 2.3 |
| Conformance Class | Conformance-Class C |
| Device ID | 0140hex |
| Vendor ID | 00B0hex |
| モジュール | |
| IDコード（進法） | なし |
| 抵抗長さ | 16 ビット |
| 製品ライン | I/Oコンポーネント |
| 製品シリーズ | Inline |
| タイプ | モジュラー |
| 取付け位置 | 任意 |
| 製品内容 | Inlineコネクタを含む |
| チャネル数 | 12 |
| 絶縁特性 | |
| 過電圧カテゴリ | II (IEC 60664-1、EN 60664-1) |
| 汚染度 | 2 (IEC 60664-1、EN 60664-1) |
| 規準状態での最大損失電力 | 3.9 W |

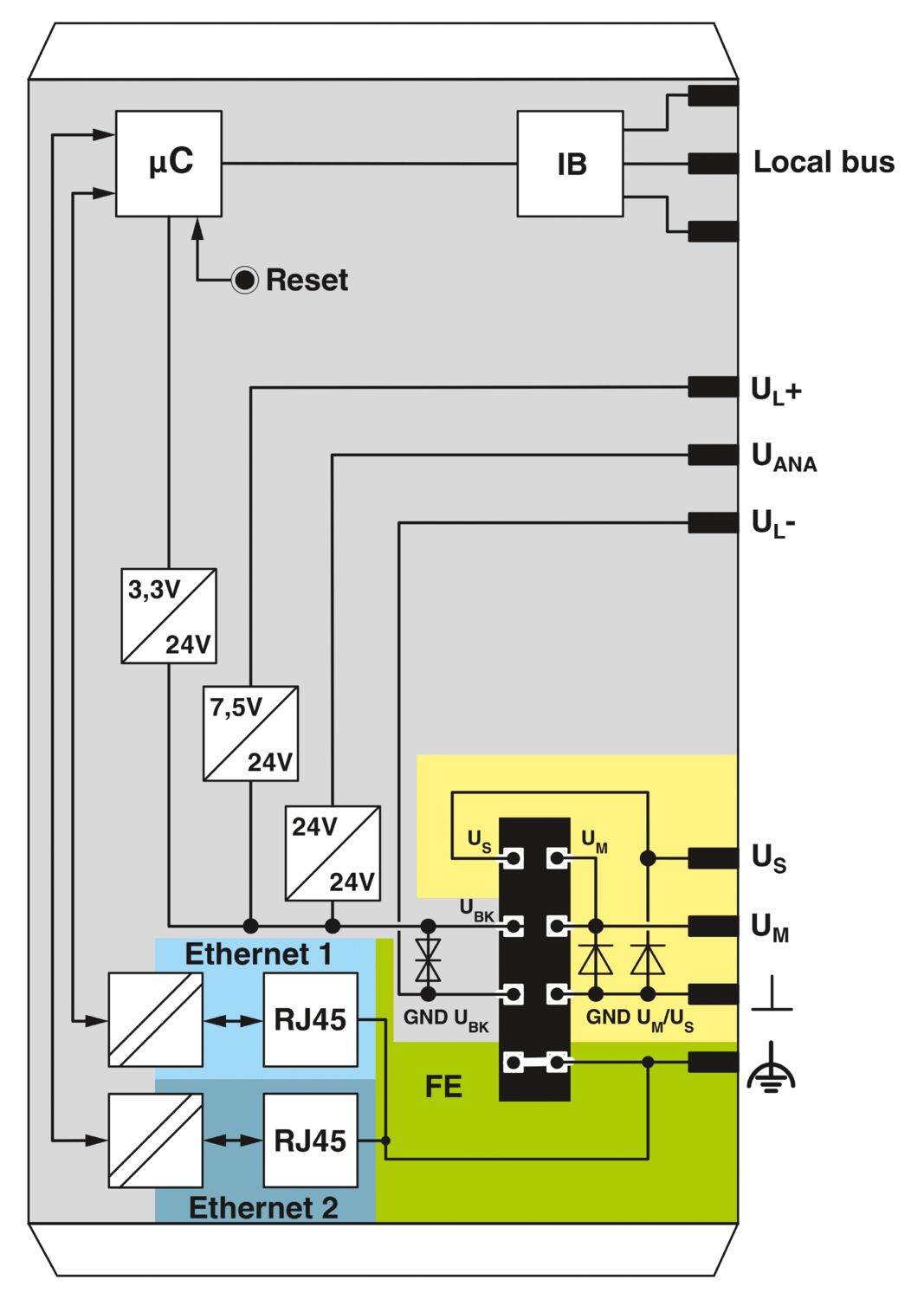

| 電位: バスカプラ電源UBK、通信パワーUL（7.5 V）、アナログ電源UANA（24 V）はバスカプラ電源から生成 | |
| 電源 | 24 V DC (インラインコネクタ経由) |
| 電圧範囲 | 19.2 V DC ... 30 V DC (すべての公差を含む、リプルを含む) |
| 消費電流 | 最大 0.91 A DC (最大数の接続I/O端子台で) |
| 通常 85 mA (ローカルバスデバイスは非接続) | |
| 電位: 通信パワー(UL) | |
| 電源 | 7.5 V DC |
| 電位: アナログモジュール(UANA)の電源 | |
| 電源 | 24 V DC |
| 電圧範囲 | 19.2 V DC ... 30 V DC (すべての公差を含む、リプルを含む) |
| 電位: 主要回路(UM)の電源 | |
| 電源 | 24 V DC (インラインコネクタ経由) |
| 電圧範囲 | 19.2 V DC ... 30 V DC (すべての公差を含む、リプルを含む) |
| 電位: セグメント電源(US) | |
| 電源 | 24 V DC (インラインコネクタ経由) |
| 電圧範囲 | 19.2 V DC ... 30 V DC (すべての公差を含む、リプルを含む) |
| 電気的絶縁／電圧範囲の絶縁 | |
| 試験電圧: PROFINETインターフェース1／PROFINETインターフェース2 | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: PROFINETインターフェース1／通信パワー（UBK、UL、UANA） | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: PROFINETインターフェース1／I/O（UM、US） | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: PROFINETインターフェース1／機能接地 | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: PROFINETインターフェース2／通信パワー（UBK、UL、UANA） | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: PROFINETインターフェース2／I/O（UM、US） | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: PROFINETインターフェース2／機能接地 | 1500 V AC、 50 Hz、 1 最小 |
| 試験電圧: 通信パワー(UBK、UL、UANA) / I/O (UM、US) | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: 通信パワー（UBK、UL、UANA）／機能接地 | 500 V AC、 50 Hz、 1 最小 |
| 試験電圧: I/O (UM、US) / 機能接地 | 500 V AC、 50 Hz、 1 最小 |
| 接続技術 | |
| 連続名 | インラインコネクタ |
| 電線接続 | |
| 接続方法 | スプリングケージ接続方式 |
| 接続電線サイズ、単線 | 0.08 mm² ... 1.5 mm² |
| 撚線の接続電線サイズ | 0.08 mm² ... 1.5 mm² |
| 接続電線断面積AWG | 28 ... 16 |
| 剥き線長さ | 8 mm |
| インラインコネクタ | |
| 接続方法 | スプリングケージ接続方式 |
| 単線接続サイズ | 0.08 mm² ... 1.5 mm² |
| 接続電線サイズ/撚線 | 0.08 mm² ... 1.5 mm² |
| 接続電線サイズ AWG | 28 ... 16 |
| 剥き線長さ | 8 mm |
| 周囲条件 | |
| 使用周囲温度 | -25 °C ... 55 °C |
| 保護等級 | IP20 |
| 気圧（動作） | 70 kPa ... 106 kPa (海抜3000 mまで) |
| 気圧 （保管/移動） | 70 kPa ... 106 kPa (海抜3000 mまで) |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| 許容湿度（動作時） | 10 % ... 95 % (結露なし) |
| 許容湿度（保管時/移動時） | 10 % ... 95 % (結露なし) |
| 保護クラス | III (IEC 61140、EN 61140、VDE 0140-1) |
| 取付けタイプ | DINレール取付け |
| 取付け位置 | 任意 |
BV
認証ID: 20989_C0 BVBSH
認証ID: 658aABS
認証ID: 22-2226444-PDAPROFINET
認証ID: Z13114cULus Listed
認証ID: E238705
特長
Ethernetポート2点（組込みスイッチ付き）
PROFINET仕様V2.3との適合
PROFIsafe対応（ファームウェアバージョン1.10以降）
システム冗長性PROFINET S2に対応（ファームウェアバージョン1.10以降）
PROFINET RTおよびIRT
RTおよびIRT用PROFINETの最小サイクルタイムは250 μsです
ローカルバス（500 kbpsまたは2 Mbps）における伝送速度の自動検出
リモートバス分岐としての3台の分岐端子台のサポート（合計32 個のリモートバス機器）
ウェブベース管理
