ME MAX 90-SKT-2-2-7035+16PSPT4
-

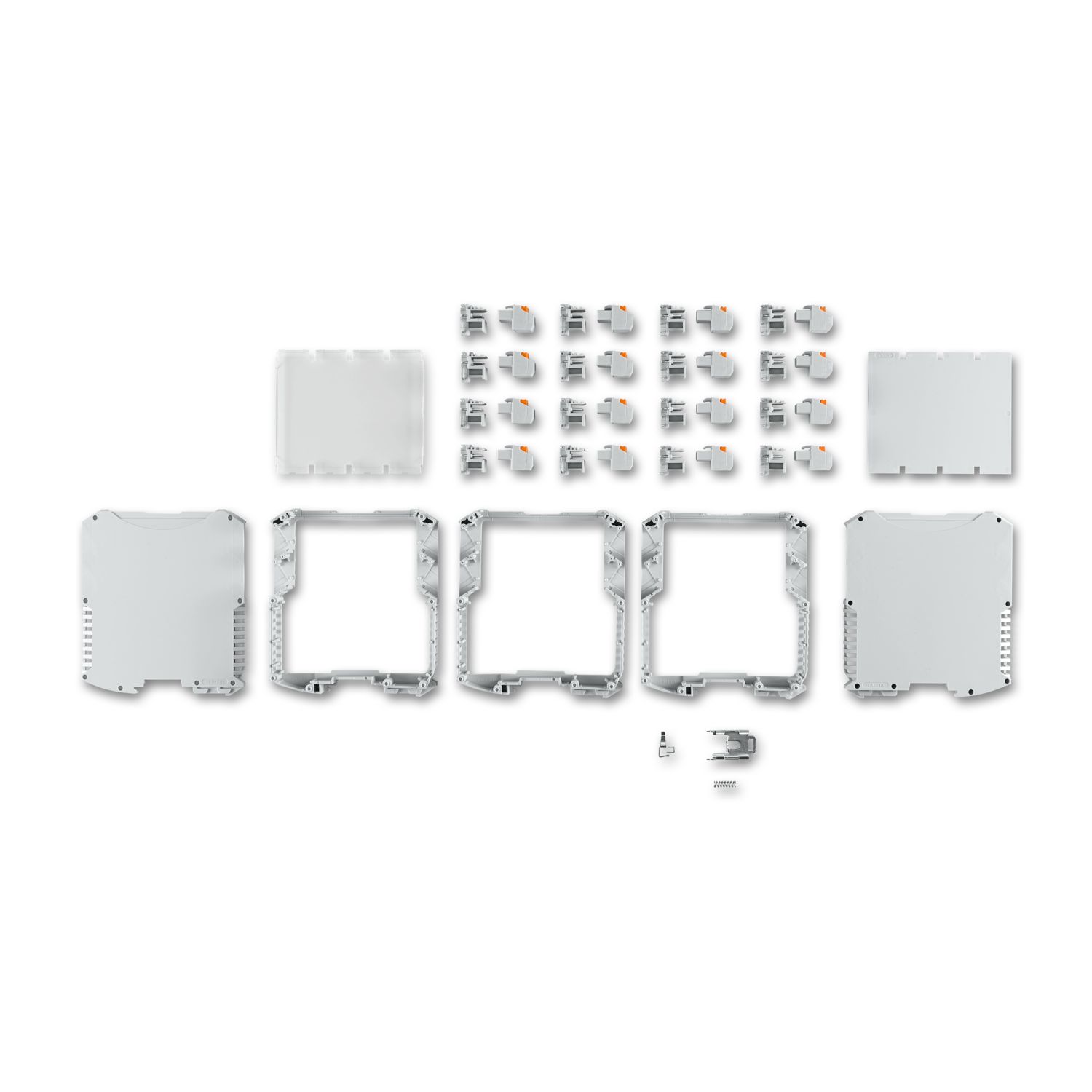

ハウジングセット
1457228

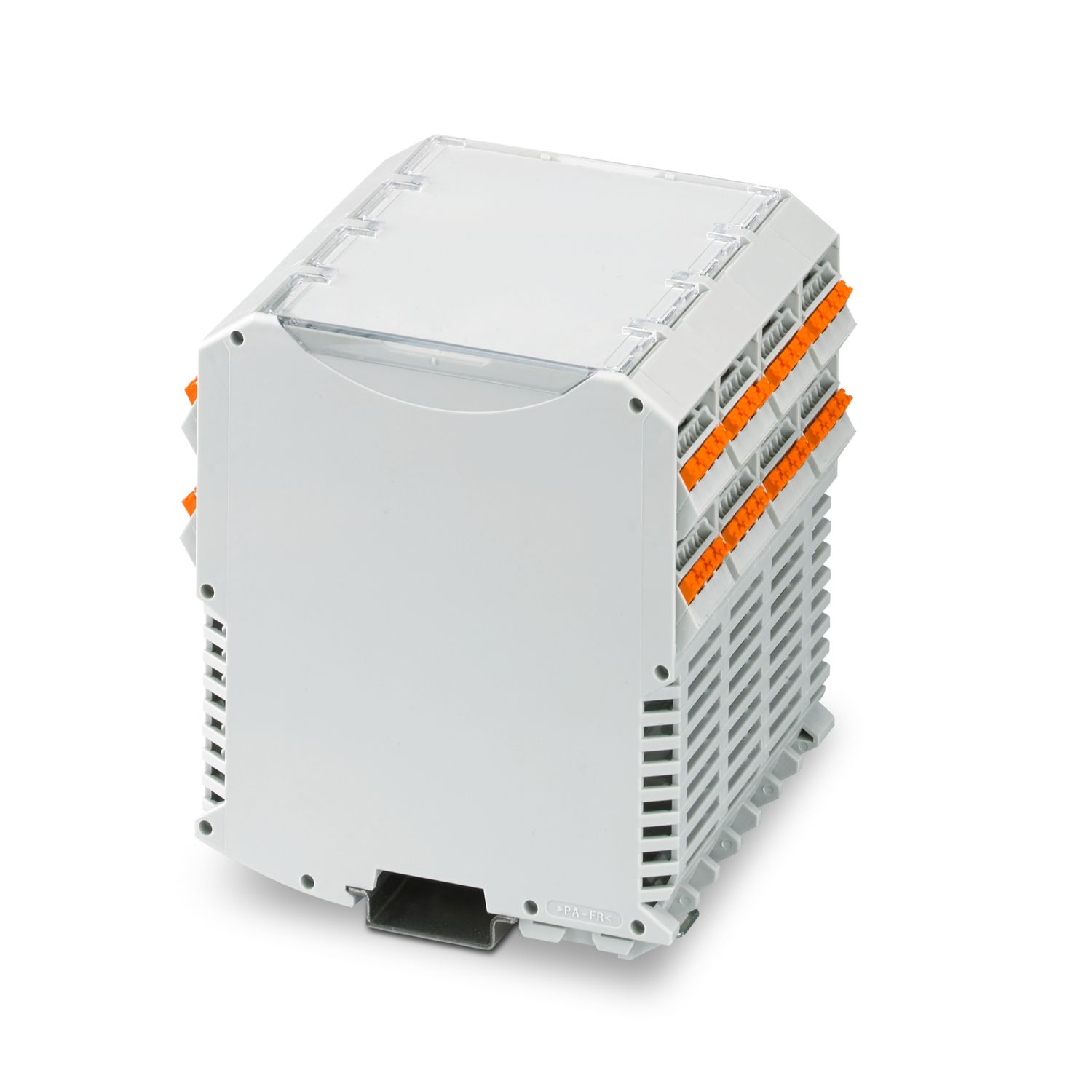

DINレール取付け用ケース、 DINレールへの取付け用、 色: ライトグレー (類似 RAL 7035)、 幅: 90.4 mm、 高さ: 99 mm、 奥行き: 113.65 mm、 プリント基板用コネクタ x 16、4極、ねじ式接続、2.5 mm2用、定格電流、電圧：12 A、320 V、 プリント基板表面: 7500 mm2
製品の詳細
| 組立てに関する注意事項 | ダウンロードエリアにある組立指示書に従ってください。 |
| 推奨 | バスコネクタの接触パッド材質、ガルバニックゴールド（ハードゴールド） |
| 概要 | プリント基板の表面仕様はオリエンテーション目的で、基本的なプリント基板に基づいています。ケースには複数のプリント基板を収納することもできます。 |
| 製品ライン | スタッカブルハウジングセット |
| ハウジングタイプ | DINレール取付け用ケース |
| ケースシリーズ | ME-MAX |
| 製品シリーズ | ME MAX 90.. |
| 極数 | 64 |
| 最大極数 | 64 (ピッチ: 5 mm) |
| 行の数 | 2 |
| 型式 | DINレールへの取付け用 |
| プリント基板用コネクタ x 16、4極、ねじ式接続、2.5 mm²用、定格電流、電圧：12 A、320 V | |
| 通気口あり | あり |
| 接続方法 | Push-inスプリング接続方式 |
| 外形寸法 |
|
| 幅 | 90.4 mm |
| 高さ | 99 mm |
| 奥行き | 113.65 mm |
| DINレール上端からの奥行き | 107 mm |
| プリント基板設計 | |
| プリント基板厚 | 1.4 mm ... 1.8 mm |
| 色 (ハウジング) | ライトグレー (RAL 7035) |
| UL94難燃性クラス | V0 |
| ハウジングの材質 | PA |
| 表面特性 | 未処理 |
| 周囲条件 | |
| 実現する最大IPコード | IP20 |
| 使用周囲温度 | -40 °C ... 105 °C (電力損失により異なる) |
| 周囲温度（保管時/運搬時） | -40 °C ... 55 °C |
| 周囲温度（配線時） | -5 °C ... 100 °C |
| 相対湿度（保管時/運搬時） | 80 % (最大) |
| プリント基板ホルダの数 | 4 |
| プリント基板実装タイプ | ラッチ |
| プリント基板の全表面 | 7500 mm² |
| プリント基板厚 | 1.4 mm ... 1.8 mm |
| 取付けタイプ | DINレール取付け |
| 梱包の種類 | 段ボール梱包 |
| 外部梱包の種類 | カートン |
