M12接続によるSUBCON-PLUS高速コネクタは、ケーブルやコネクタなどの十分に試験された部品を使用を使用することで、エラーのないバスシステムの設置を確実にします。 革新的なハウジングのコンセプトは軽量でありながら、環境の影響から最適な機械的保護を提供することです。これは、振動の影響を受けるアプリケーションでも、高速接続プラグが理想的であることを意味します。 M12接続の独自のSPEEDCON高速嵌合方式は、わずか半回転で確実な接続を提供します。
SUBCON-PLUS-CAN/35/PG/M12
-
D-SUBバスコネクタ
2902324
D-SUBコネクタ、9極、ソケット、Pg-D-SUBピン付き、アサイン：2、3、5、7、9、35度のケーブル挿入口M12 x 2（Aコーディング）。バスシステム：CAN、CANopen®。別売のM12終端装置を介した終端抵抗。
製品の詳細
| アプリケーションノート | |
| アプリケーションノート | 産業用途専用 |
| 製品ライン | データプラグ |
| MTTF | 6706 年 (SN 29500規格、温度25°C、動作サイクル21%) |
| 1817 年 (SN 29500規格、温度40°C、動作サイクル34.25%) | |
| 155 年 (SN 29500規格、温度40°C、動作サイクル100%) | |

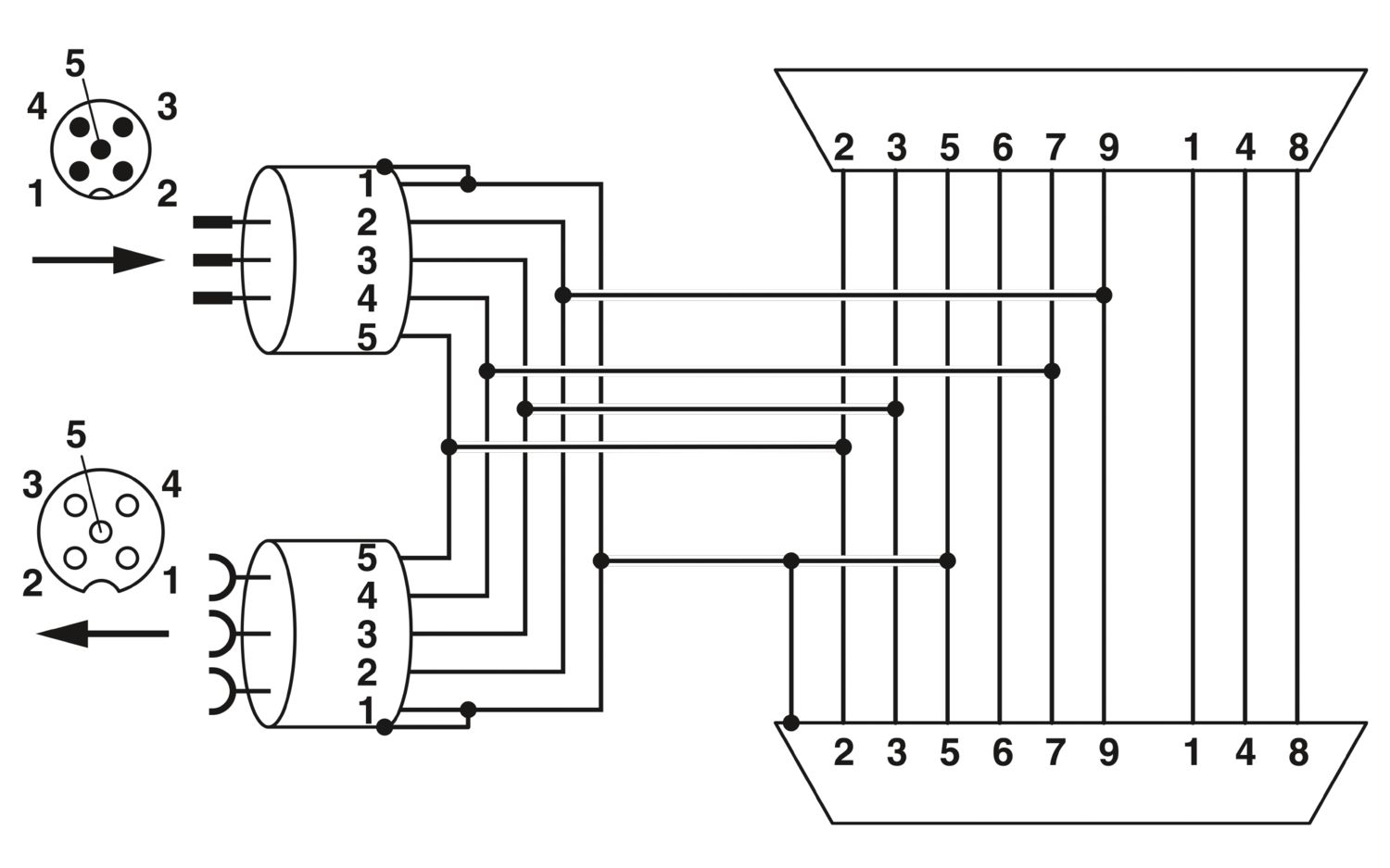

| ピンアサイン | 2、3、5、7、9 |
| 定格電圧UN | 5 V |
| 標準規格 IN | 100 mA |
| 締付けトルク | ... 0.4 Nm |
| D-SUB接続 | |
| 接続方法 | D-SUBソケット |
| プログラミング接続 | |
| 接続方法 | D-SUBコネクタ |
| M12コネクタ | |
| 接続方法 | M12オス、Aコーディング |
| M12コネクタ | |
| 接続方法 | M12メス、Aコーディング |
| バスシステム | CAN, CANopen, SafetyBus-P |
| 信号 | CAN |
| CANopen® |
| 外形寸法 |
|
| 幅 | 16 mm |
| 高さ | 46 mm |
| 長さ | 79 mm |
| 部材 (ハウジング) | ポリアミド |
| 振動抵抗 EN 60068-2-6/IEC 60068-2-6準拠 | 振動（動作時）: 5g、10 ... 150 Hz、X/Y/Z方向に2.5時間 |
| 耐衝撃試験 EN 60068-2-27/IEC 60068-2-27準拠 | 衝撃（動作時）: 15g、11 ms間隔、半正弦衝撃波 |
| 周囲条件 | |
| 保護等級 | IP40 |
| 使用周囲温度 | -30 °C ... 80 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| 周囲温度（配線時） | -20 °C ... 80 °C |
| 高度 | ≤ 5000 m (制限内容についてはメーカーの高度操作の説明をお読みください。) |
| 許容湿度（動作時） | 10 % ... 95 % (結露なし) |
| 許容湿度（保管時/移動時） | 5 % ... 95 % (結露なし) |
| コーティングを劣化させる物質の影響を受けない | VDMA 24364:2018-05 |
特長
簡単に起動、プラグアンドプレイ
特に標準的な工作機械でエラーフリーの設置
M12-SPEEDCON高速ロッキングシステムですばやく接続
軽量
CANopen®
M12終端抵抗で終端
プログラミング接続バージョン
IP20とIP67環境のアダプタ
M12からD-BUSに貫通シールド
