UKK 5-2DIO/UL-O/UL-UR
-
コンポーネント端子台
2791142

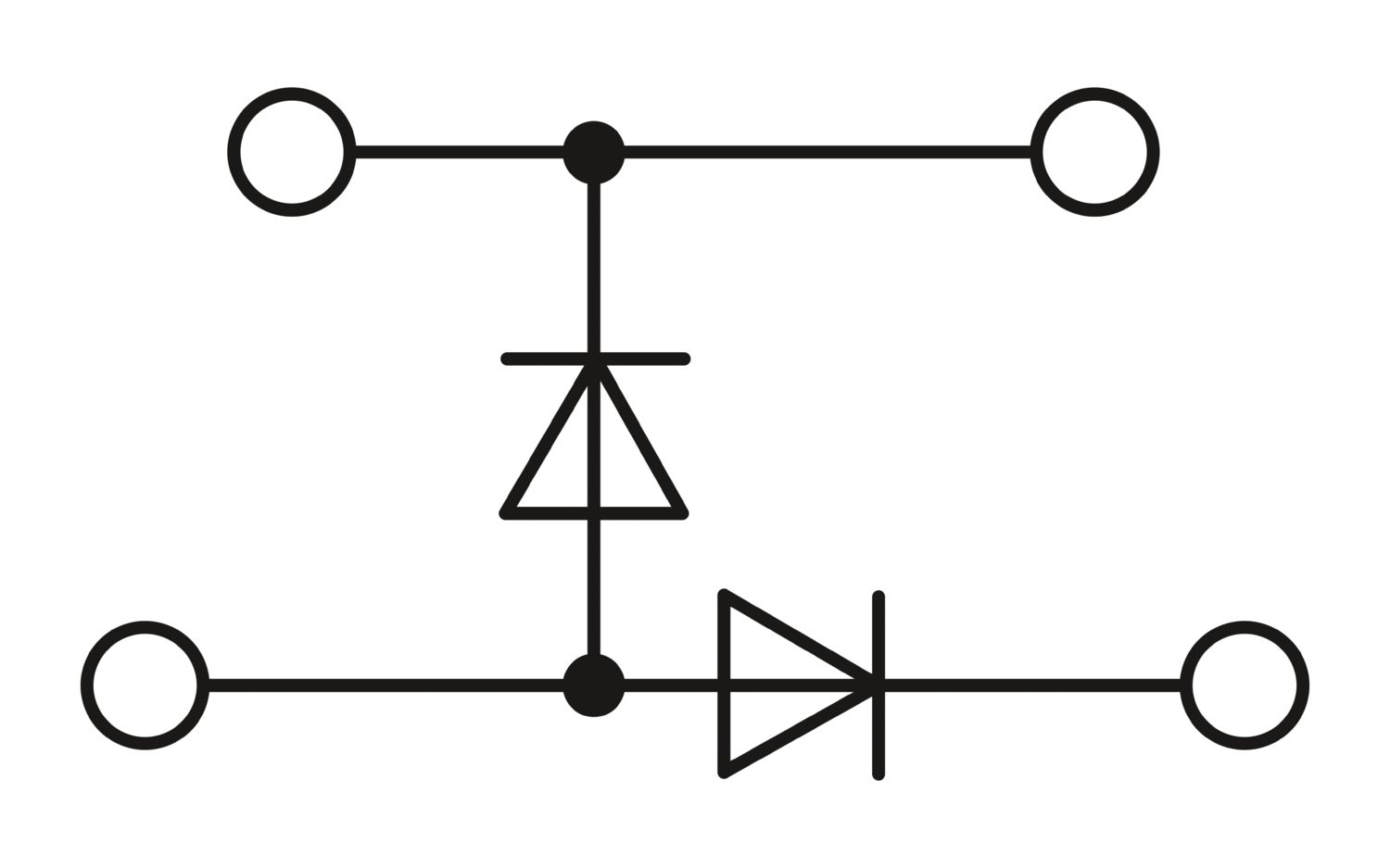

コンポーネント端子台、 ダイオードを組込み、 定格電流: 0.5 A、 接続数: 4、 接続方式: ネジ接続、 定格断面積: 4 mm2、 1段目、2段目、 断面積: 0.2 mm2 - 4 mm2、 取付けタイプ: NS 35/7,5、 NS 35/15、 NS 32、 色: グレー
製品の詳細
概要 | 最大電流値はダイオードによって決まります。取付け済みダイオード:1N 4007、逆電圧:1300 V、最大連続電流:0.5 A |
製品ライン | コンポーネント端子台 |
接続数 | 4 |
行の数 | 2 |
電位 | 2 |
絶縁特性 | |
過電圧カテゴリ | III |
汚染度 | 3 |
定格絶縁電圧 | 500 V |
定格サージ電圧 | 6 kV |
規準状態での最大損失電力 | 1.02 W |
段あたり接続数 | 2 |
定格接続サイズ | 4 mm² |
1段目、2段目 | |
ネジ山 | M3 |
締付けトルク | 0.6 ... 0.8 Nm |
剥き線長さ | 8 mm |
内部シリンダゲージ | A4 |
準拠規格 | IEC 60947-7-1 |
接続電線サイズ、単線 | 0.2 mm² ... 4 mm² |
断面積AWG | 24 ... 12 (IECに準拠して変換済み) |
撚線の接続電線サイズ | 0.2 mm² ... 4 mm² |
接続電線サイズ、撚線[AWG] | 24 ... 12 (IECに準拠して変換済み) |
撚線接続サイズ、柔軟(プラスチックスリーブなしフェルール) | 0.25 mm² ... 4 mm² |
撚線接続サイズ(プラスチックスリーブ付きフェルール) | 0.25 mm² ... 2.5 mm² |
差込み式ブリッジ付きの導体断面積、単線 | 4 mm² |
差込み式ブリッジ付きの導体断面積、撚線 | 2.5 mm² |
同じ接続サイズの電線2本、単線 | 0.2 mm² ... 1.5 mm² |
同じ接続サイズの2本線/撚線 | 0.2 mm² ... 1.5 mm² |
同じ断面積の撚線2本接続、フェルール付き、プラスチックスリーブなし | 0.25 mm² ... 1.5 mm² |
同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり | 0.5 mm² ... 1.5 mm² |
定格電流 | 0.5 A |
最大負荷電流 | 0.5 A |
定格電線断面積 | 4 mm² |
コンポーネントの種類 | ダイオード1N4007 |
逆電圧 | 1300 V |
幅 | 6.2 mm |
終端板の幅 | 2.5 mm |
高さ | 56 mm |
NS 32の奥行き | 67 mm |
NS 35/7、5の奥行き | 62 mm |
NS 35/15の奥行き | 69.5 mm |
色 | 灰 (RAL 7042) |
UL94難燃性クラス | V0 |
絶縁材質グループ | I |
絶縁材質 | PA |
冷却時絶縁素材 | -60 °C |
相対絶縁素材温度指数(Elec.、UL 746 B) | 130 °C |
鉄道車両の火災保護(DIN EN 45545-2)R22 | HL 1 - HL 3 |
鉄道車両の火災保護(DIN EN 45545-2)R23 | HL 1 - HL 3 |
鉄道車両の火災保護(DIN EN 45545-2)R24 | HL 1 - HL 3 |
鉄道車両の火災保護(DIN EN 45545-2)R26 | HL 1 - HL 3 |
表面燃焼性NFPA 130(ASTM E 162) | 合格 |
煙の特殊光学濃度NFPA 130(ASTM E 662) | 合格 |
煙毒性NFPA 130(SMP 800C) | 合格 |
機械的仕様 | |
開放サイドパネル | あり |
周囲条件 | |
使用周囲温度 | -60 °C ... 110 °C (動作温度範囲(自己発熱を含む)、最大短期動作温度については、RTI Elecをご参照ください。) |
周囲温度(保管時/運搬時) | -25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ~+70 °C) |
周囲温度(配線時) | -5 °C ... 70 °C |
周囲温度(動作時) | -5 °C ... 70 °C |
許容湿度(動作時) | 20 % ... 90 % |
許容湿度(保管時/移動時) | 30 % ... 70 % |
準拠規格 | IEC 60947-7-1 |
取付けタイプ | NS 35/7,5 |
NS 35/15 | |
NS 32 |
アイテム番号 | 2791142 |
梱包単位 | 50 pc |
最低注文数 | 50 pc |
セールスキー | ****** |
プロダクトキー | BE1272 |
GTIN | 4017918243197 |
1個あたりの重量(梱包を含む) | 15.856 g |
1個あたりの重量(梱包を含まない) | 15 g |
関税率 | 85369010 |
生産国 | CN |
ECLASS
ECLASS-13.0 | 27250114 |
ETIM
ETIM 9.0 | EC000903 |
UNSPSC
UNSPSC 21.0 | 39121400 |
EU RoHS | |
既知の範囲で免責が生じます | はい |
EU RoHS 物質要件を満たしています | 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
|
EU REACH SVHC | |
REACH 認可対象候補物質に関する注 (CAS-NO) | Lead (CAS-NO: 7439-92-1) |
SCIP | b76267b5-d716-411b-a443-b3772dc8e7ce |
