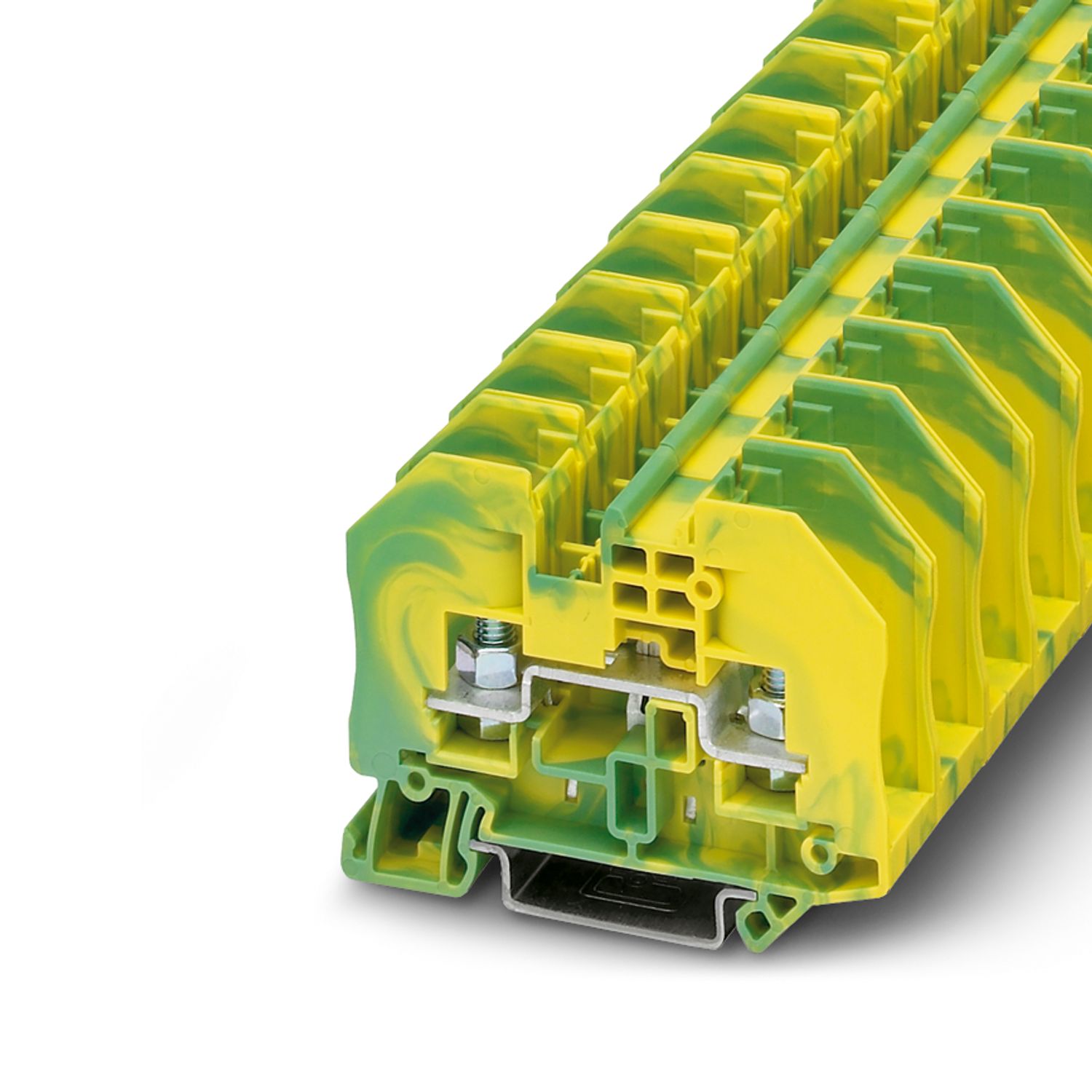

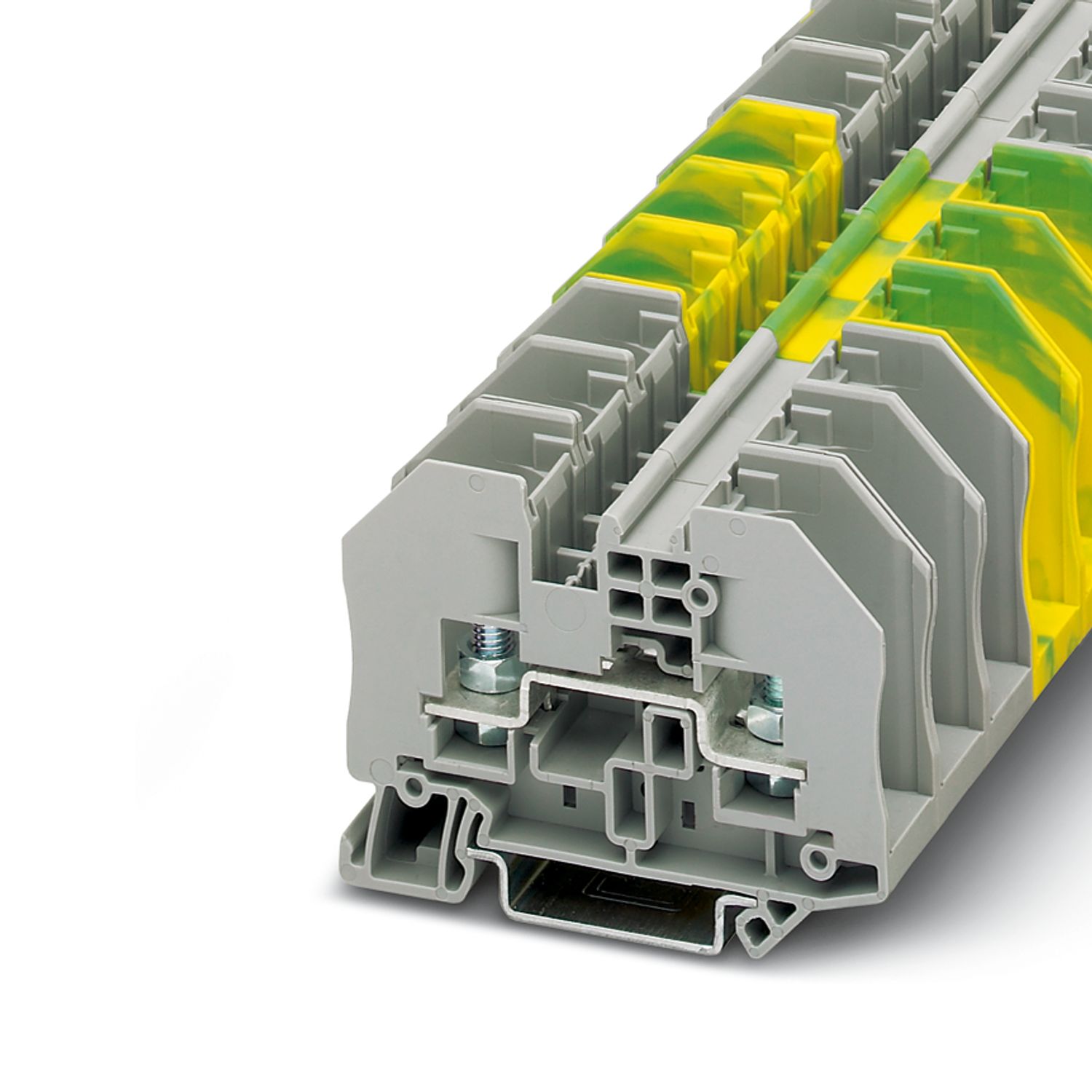

RTO 5-PE - アース端子台

3049628

アース端子台、メモ：BE-RT...パス拡張は非絶縁丸圧着端子に使用（アクセサリを参照）。、定格電圧: 1000 V、定格電流: 41 A、接続数: 2、接続方式: ボルト接続式、 1段、定格断面積: 6 mm²、取付けタイプ: NS 35/7,5、 NS 35/15、色: 緑ー黄

製品の詳細

概要	メモ：BE-RT...パス拡張は非絶縁丸圧着端子に使用（アクセサリを参照）。

製品ライン	ボルト接続端子台
製品シリーズ	RTO
接続数	2
行の数	1
電位	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	8 kV
規準状態での最大損失電力	1.31 W

段あたり接続数	2
定格接続サイズ	6 mm²
1段
接続方法	ボルト接続式
注記	DINレールの電流容量を確認してください。
剥き線長さ	剥き線長さは圧着端子メーカー提供の仕様によります。
準拠規格	IEC 60947-7-2
定格電流	41 A
最大負荷電流	41 A (6 mm²の電線を接続)
定格電圧	1000 V
定格電線断面積	6 mm²
圧着端子接続 DIN 46234:1980-03
準拠規格	DIN 46234:1980-03
断面積	0.5 mm² ... 6 mm²
断面積範囲AWG	20 ... 10 (IECに準拠して変換済み)
穴径	5.3 mm
幅	10 mm
ボルトφ	5 mm
ネジ山	M5
締付けトルク	2.5 ... 3 Nm
準拠規格	DIN 46237:1970-07
断面積	1 mm² ... 6 mm²
断面積範囲AWG	16 ... 10 (IECに準拠して変換済み)
穴径	5.3 mm
幅	10 mm
ボルトφ	5 mm
ネジ山	M5
締付けトルク	2.5 ... 3 Nm
丸圧着端子の識別色 : 赤	1 mm²
丸圧着端子の識別色 : 青	2.5 mm²
丸圧着端子の識別色 : 黄	6 mm²

定格データ（ATEX/IECEx）
表示記号	 II 2 G Ex eb IIC Gb
動作温度範囲	-60 °C ... 110 °C
Ex認証済みアクセサリ	3049097 D-RT 3/5
	0706647 TPNS-UK
	3049819 BE-RT 3/5

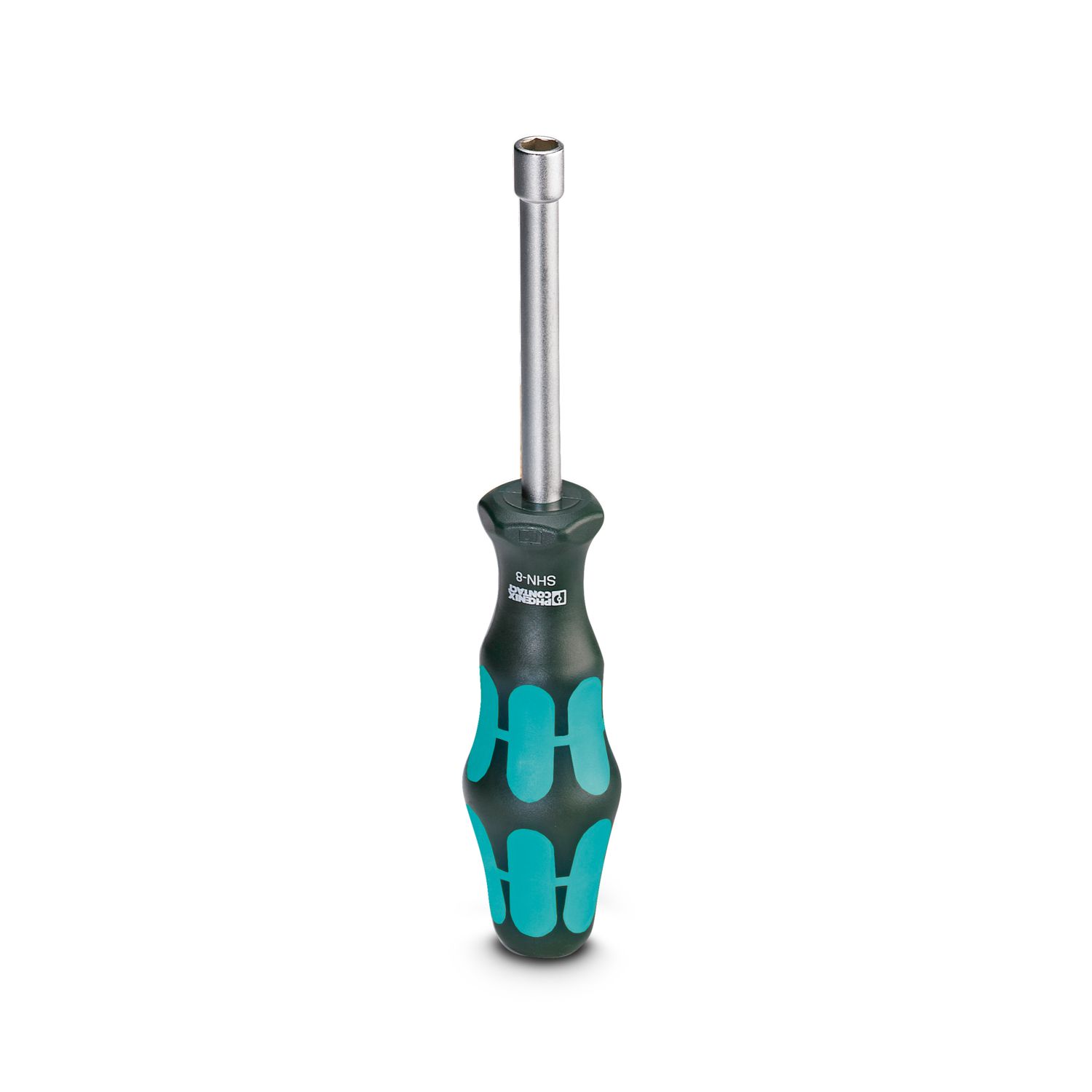

	1209868 SHN 8
	3022276 CLIPFIX 35-5
出力	(常時)
Ex接続データ概要
トルク範囲	2.5 Nm ... 3 Nm
定格接続サイズ	6 mm²
定格断面積 AWG	10
電線接続容量（単線）	0.1 mm² ... 6 mm²
電線接続容量 AWG	26 ... 10
電線接続容量（撚線）	0.1 mm² ... 6 mm²
電線接続容量 AWG	26 ... 10

幅	16.3 mm
終端板の幅	2.2 mm
高さ	66 mm
NS 35/7、5の奥行き	49.9 mm
NS 35/15の奥行き	57.4 mm

色	緑-黄
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)）	130 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
放熱量NFPA 130（ASTM E 1354）	28 MJ/kg
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

機械的仕様
開放サイドパネル	あり

振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2008-03
範囲	長寿命テストカテゴリ1、クラスB、本体に搭載
周波数	F₁ = 5 Hz～f₂ = 150 Hz
ASDレベル	1.857 (m/s²)²/Hz
加速	0.8g
各軸のテスト時間	5 h
試験方向	X、Y、Z軸
試験結果	試験合格
衝撃試験
仕様	DIN EN 50155 (VDE 0115-200):2008-03
パルス形状	半正弦波
加速	5g
衝撃時間	30 ms
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
試験結果	試験合格
周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-2

取付けタイプ	NS 35/7,5
	NS 35/15

販売用データ

アイテム番号	3049628
梱包単位	50 pc
最低注文数	50 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	BE4312
GTIN	4046356140836
1個あたりの重量（梱包を含む）	38.286 g
1個あたりの重量（梱包を含まない）	38.286 g
関税率	85369019
生産国	CN

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
keine
				0.14 - 6

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
keine
				0.1 - 6

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
keine
				0.1 - 6

Environmental product compliance

互換性のある製品

アクセサリ

特長

低接触抵抗

腐食フリーの接続ポイント

異なるマーキングオプション

緑-黄のハウジング

ECLASS-13.0	27250103
ECLASS-15.0	27250103

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
