SAC-3P-M 8MR/5,0-E10/M 8FR - センサ/アクチュエータケーブル
SAC-3P-M 8MR/5,0-E10/M 8FR
-
センサ/アクチュエータケーブル
1411785

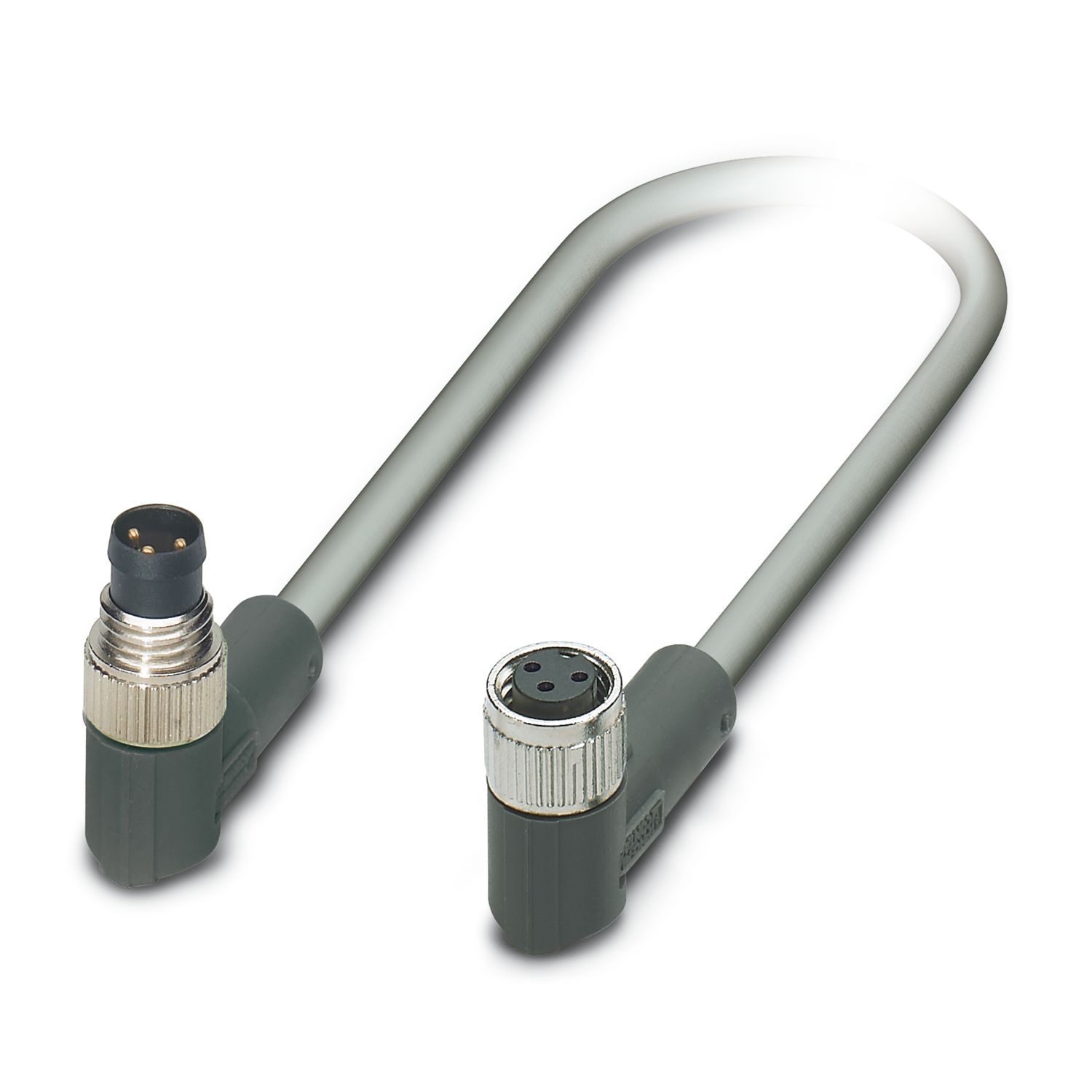

センサ/アクチュエータケーブル、3-極、PUR、グレー RAL 7001、プラグ エルボー M8、キーイング: A、上 メス エルボー M8、キーイング: A、ケーブル長: 5 m
製品の詳細
Expand all
Collapse all
技術データ
製品特性
製品ライン
センサ／アクチュエータケーブル
アプリケーション
標準
極数
3
ケーブル引込み口の数
1
シールド用
なし
キーイング
A
絶縁特性
過電圧カテゴリ
II
汚染度
3
材料仕様
UL94難燃性クラス
HB
シーリング材
NBR
ハウジング材質
TPU、難燃性、自己消火型
コンタクト材質
CuSn
コンタクト表面材質
Ni/Au
コンタクトキャリア材質
TPU GF
ねじ式接続の素材
亜鉛ダイカスト（ニッケル合金）
電気特性
絶縁抵抗
≥ 100 MΩ
定格電圧U
N
48 V AC
60 V DC
標準規格 I
N
4 A
機械的特性
機械的仕様
挿抜回数
≥ 100
信号伝達
状態表示
なし
状態表示あり
なし
接続データ
電線接続
締付けトルク
0.2 Nm (M8プラグインコネクタ)
コネクタ
接続1
タイプ
プラグ エルボー M8
極数
3
コーディングタイプ
A
接続 2
タイプ
メス エルボー M8
極数
3
コーディングタイプ
A
ケーブル／ライン
導体の長さ
5 m
PUR灰 [C10]
極数
3
ケーブルタイプ
PUR灰 [C10]
導体構造、信号線
32x 0.10 mm
電線断面積
3x 0.25 mm² (信号ライン)
ワイヤ径、絶縁部を含む
1.15 mm ±0.05 mm
ケーブル外径
3.80 mm ±0.20 mm
外部シース素材
PUR
外部シース、色
グレー RAL 7001
導体材質
ベア銅線
芯線絶縁材質
PVC
単線、色
茶、青、黒
厚さ、絶縁
≥ 0.23 mm (芯線の絶縁)
厚さ、外部シース
≥ 0.51 mm
全ツイスト
3線式、ツイスト
最大導体抵抗
最大 87 Ω/km (20 °C時)
定格電圧、ケーブル
≥ 300 V
試験電圧
≤ 1500 V
使用周囲温度
-40 °C ... 80 °C (ケーブル、固定設置)
-25 °C ... 80 °C (ケーブル、可動設置)
環境条件と実際の条件
周囲条件
保護等級
IP65
IP67
IP68
使用周囲温度 (メスコネクタ/オスコネクタ)
-25 °C ... 90 °C (プラグ/ソケット)
規格と基準
標準割当て
M8オスコネクタ
標準/仕様
IEC 61076-2-104
販売用データ
アイテム番号
1411785
梱包単位
1 pc
最低注文数
1 pc
注記
受注生産（返品不可）
セールスキー
******
プロダクトキー
AFABBA
GTIN
4055626144580
1個あたりの重量（梱包を含む）
22 g
1個あたりの重量（梱包を含まない）
22 g
関税率
85444290
生産国
CN
分類
ECLASS
ECLASS-13.0
27060311
ECLASS-15.0
27060311
ETIM
ETIM 9.0
EC001855
Environmental product compliance
EU RoHS
既知の範囲で免責が生じます
はい
(免除なし)
China RoHS
Environment friendly use period (EFUP)
EFUP-E
制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)
0.1 wt% を超える物質なし
互換性のある製品
Expand all
Collapse all
アクセサリ
PROT-M 8 FS-PA-CHAIN
-
シーリングキャップ
1430857
UCT-WMT (23X4)
-
電線マーキング
0801453
UC-WMT (23X4)
-
電線マーキング
0819411
US-WMT (23X4)
-
ケーブルマーカー
0828769
WMTW (23X4)R
-
ケーブルマーカー
0831004
PROT-M 8 MS-PA-CHAIN
-
ねじプラグ
1430860
B-STIFT
-
マーカーペン
1051993
TSD 02 SAC
-
トルクドライバ
1208487
SAC BIT M8-D10
-
工具
1208461
特長
100 %電気試験済みのプラグインコンポーネントで簡単で安全
