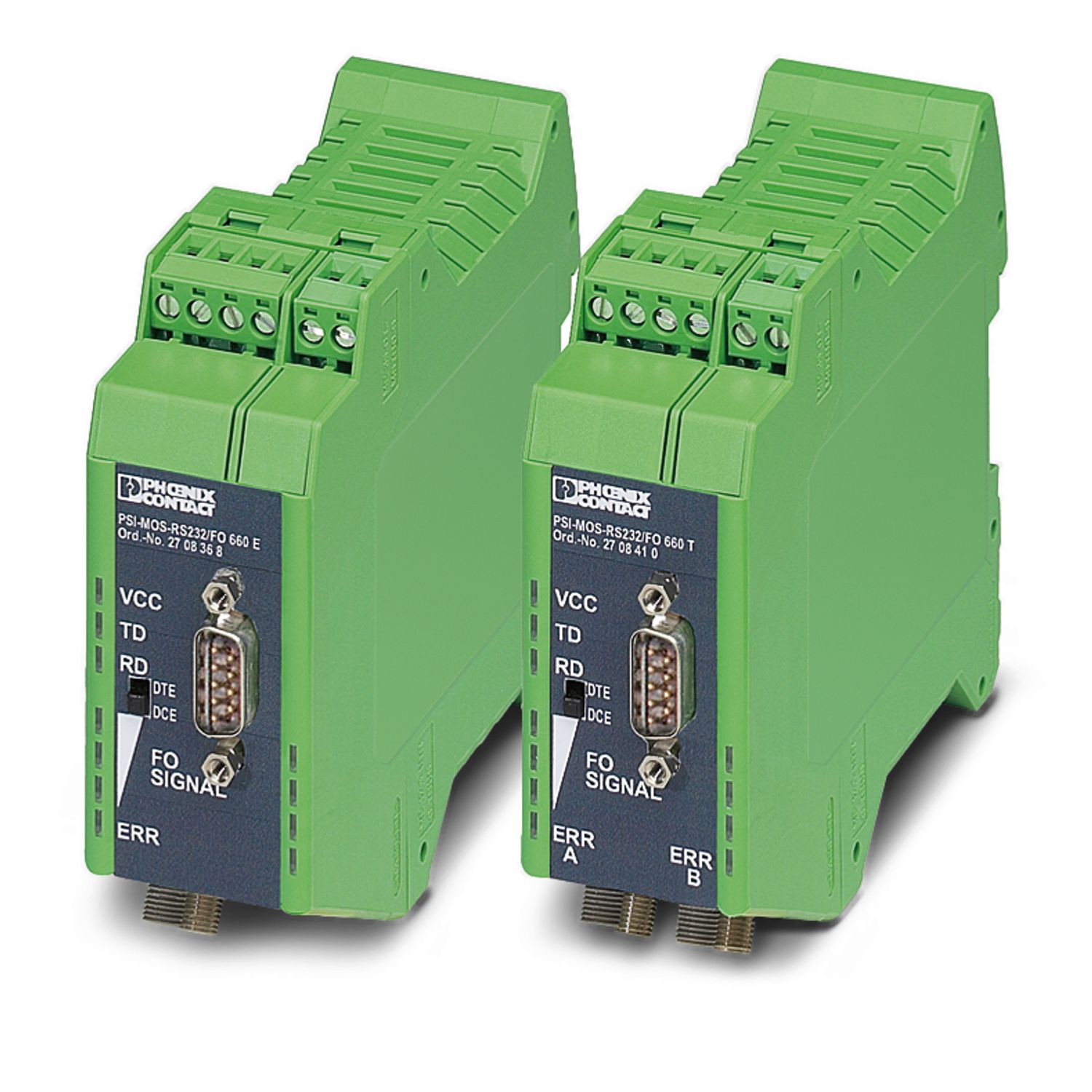

PSI-MOS-RS232/FO 660 E - Převodníky pro optický kabel - 2708368

Poznámky

Návod na použití
Návod na použití	Pouze pro průmyslové použití
Omezení užívání
Poznámka EMC	EMC: produkt třídy A, viz prohlášení výrobců v sekci Download
Omezení užívání
Upozornění CCCex	Použití v oblastech s nebezpečím výbuchu není dovoleno v Číně.

Vlastnosti výrobku

Typ produktu	Konvertor media
MTTF	1093 Roky (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %)
	468 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %)
	194 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %)
MTBF	485 Roky (Telcordia-Standard, teplota 25 °C, pracovní cyklus 21% (5 dní v týdnu, 8 hodin denně))
	91 Roky (Telcordia-Standard, teplota 40 °C, pracovní cyklus 34,25 % (5 dní v týdnu, 12 hodin denně))

Elektrické vlastnosti

Galvanické oddělení	VCC // RS-232
Maximální ztrátový výkon při jmenovité podmínce	2,4 W
Zkušební napětí datového rozhraní/napájení	1,5 kV_eff (50 Hz, 1 min.)
Napájení
Rozmezí napájecího napětí	18 V DC ... 30 V DC
Napájecí jmenovité napětí	24 V DC (podle UL)
Příkon typický	100 mA (24 V DC)
Maximální příkon	120 mA

Výstupní data

Spínání
Název výstupu	reléový výstup
Popis výstupu	Výstup hlášení poruchy
Počet výstupů	1
Spínací napětí maximální	60 V DC
	42 V AC
Mezní trvalý proud	0,46 A

Data připojení

Napájení
Typ připojení	Konektor se šroubovou svorkou COMBICON
Utahovací moment	0,56 Nm ... 0,79 Nm

Rozhraní

Bitové zkreslení, vstup	± 35 % (přípustné)
Bitové zkreslení, výstup	< 6,25 %
Signál	Modbus
Přenosové kanály	2 (1/1), RxD, TxD, plný duplex
Data: optické vlákno
Počet kanálů	1
Vysílací výkon minimální	-4,6 dBm (980/1000 µm)
Vysílací výkon minimální		-16,6 dBm (200/230 µm)
Přenosová délka vč. systémové rezervy 3 dB	100 m (F-P 980/1000 230 dB/km s rychloupínacím konektorem)
Přenosová délka vč. systémové rezervy 3 dB		800 m (F-K 200/230 10 dB/km s rychloupínacím konektorem)
Přenosový protokol	protokolově transparentní k rozhraní RS-232
Typ připojení	F-SMA
Vlnová délka	660 nm
Citlivost přijímače minimální	-31,2 dBm
Přenosové médium	Polymerová vlákna
Přenosové médium		Vlákno PCF
Data: rozhraní RS-232, dle ITU-T V.28, EIA/TIA-232, DIN 66259-1
Sériová přenosová rychlost	4,8 kBit/s ... 115,2 kBit/s
Typ připojení	9-pólový konektor D-SUB
Délka přenosu	≤ 15 m
Jednoduchý vodič/pevný bod připojení	0,2 mm² ... 2,5 mm²
Jednoduchý vodič/flexibilní bod připojení	0,2 mm² ... 2,5 mm²
Průřez vodiče, ohebný, AWG max	14
Min. průřez vodiče ohebný AWG	24
Jeden vodič/kontaktní místo svorky tuhý AWG max.	14
Jeden vodič/kontaktní místo svorky tuhý AWG min.	24
Přenosové médium	Měď
Formát souboru/kódování	UART (11 bit, NRZ)
Přepínání směru dat	vlastní řízení

Rozměry

Šířka	35 mm
Výška	99 mm
Hloubka	105 mm

Údaje o materiálu

Barva (Pouzdro)	zelená (RAL 6021)
Materiálem (Pouzdro)	PA 6.6-FR

Kabel/vedení

Optické vedení
Typy vlákna	980/1000 µm
	200/230 µm
	Polymerová vlákna
	PCF vlákna

Mechanické zkoušky

Odolnost proti vibracím dle EN 60068-2-6/IEC 60068-2-6	: 5g, 10 ... 150 Hz, 2,5 h, ve směru XYZ
Ráz podle EN 60068-2-27/IEC 60068-2-27	: 15 g, trvání 11 ms, polosinusový rázový impulz

Podmínky okolního prostředí a životnosti

Okolní podmínky
Druh ochrany	IP20
Teplota prostředí (provoz)	-20 °C ... 60 °C
Teplota prostředí (skladování/přeprava)	-40 °C ... 85 °C
Výška	≤ 5000 m (Omezení viz prohlášení výrobce pro provoz ve výškách)
Přípustná vlhkost vzduchu (provoz)	30 % ... 95 % (bez kondenzace par)

Schválení

CE
Certifikát	CE shoda
ATEX
Označení	 II 3 G Ex nA nC IIC T4 Gc X
Upozornění	Respektujte zvláštní pokyny pro instalaci uvedené v dokumentaci!
ATEX, optické rozhraní:
Označení	 II (2) G [Ex op is Gb] IIC
Označení		 II (2) D [Ex op is Db] IIIC
Certifikát	PTB 06 ATEX 2042 U
Upozornění	Respektujte zvláštní pokyny pro instalaci uvedené v dokumentaci!
UL, USA / Kanada
Označení	Class I, Zone 2, AEx nc IIC T5
		Class I, Zone 2, Ex nC nL IIC T5 X
		Class I, Div. 2, Groups A, B, C, D
Schválení Jižní Korea, KC
Certifikát	KCC-REI-PCK-FL2708368
Test škodlivých plynů
Označení	ISA-S71.04-1985 G3 Harsh Group A
Lodní stavitelství
Označení	DNV GL
Data pro lodní stavitelství
Temperature	B
Humidity	A
Vibrace	A
EMC	B
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Data elektromagnetické kompatibility

Elektromagnetická slučitelnost	Shoda se směrnicí o elektromagnetické kompatibilitě 2014/30/EU
Odolnost proti rušení	EN 61000-6-2:2005
Rušivé vyzařování
Normy/předpisy	EN 55011
Vybíjení statické elektřiny
Normy/předpisy	EN 61000-4-2
Vybíjení statické elektřiny
Kontaktní výboje	± 6 kV
Vzdušné výboje	± 8 kV
Poznámka	kritérium B
Elektromagnetické VF pole
Normy/předpisy	EN 61000-4-3
Elektromagnetické VF pole
Síla pole	10 V/m
Poznámka	kritérium A
Rychlé tranzienty (Burst)
Normy/předpisy	EN 61000-4-4
Rychlé tranzienty (Burst)
Vstup	± 2 kV
Signál	± 2 kV
Poznámka	kritérium B
Zatížení rázovým proudem (surge)
Normy/předpisy	EN 61000-4-5
Zatížení rázovým proudem (surge)
Vstup	± 0,5 kV
Signál	± 1 kV
Poznámka	kritérium B
Ovlivnění šířící se po vedení
Normy/předpisy	EN 61000-4-6
Ovlivnění šířící se po vedení
Poznámka	kritérium A
Napětí	10 V
Rušivé vyzařování
Normy/předpisy	EN 55011
Poznámka	Třída A, oblast použití: průmysl
Kritéria
Kritérium A	Běžný provoz v rámci stanovených limitů.
Kritérium B	Přechodné ovlivnění provozu, který přístroj sám opět opraví.

Normy a předpisy

Bez látek narušujících smáčení laku	VDMA 24364:2018-05

Montáž

Objednací číslo	2708368
Ks/bal.	1 Kus
Minimální objednané množství	1 Kus
Prodejní kód	DNC
Kód výrobku	DNC215
Strana katalogu	Strana 439 (C-6-2019)
GTIN	4017918974060
Hmotnost/kus (včetně obalu)	238,2 g
Hmotnost/kus (bez obalu)	233,3 g
Číslo celní sazby	85176200
Země původu	DE

ECLASS 12.0	19170411
ECLASS-13.0	19170411

EU RoHS
Splňuje požadavky dle směrnice RoHS	Ano
řízení o výjimkách, pokud je známo	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Tabulku s čínským prohlášením RoHS pro příslušný výrobek najdete v části Download (Ke stažení) u daného produktu v části „Prohlášení výrobce“. Pro všechny výrobky s označením EFUP-E se nevydává ani nevyžaduje tabulka s prohlášením RoHS pro Čínu.
EU REACH SVHC
Upozornění na kandidátní látku REACH (č. CAS)	Lead (č. CAS: 7439-92-1)
SCIP	1a269874-d899-4b90-936b-bb96ad4cbfb3
