PT 2,5-QUATTRO-TGB - Ayırmalı klemens

3210194

Ayırmalı klemens, Bağlanan tüm iletkenlerin toplam akımı maks. yük akımını aşmamalıdır.
Akım ve gerilim kullanılan konnektör tarafından belirlenir., nom. gerilim: 400 V, nominal akım: 16 A, bağlantı yöntemi: Push-in bağlantı, Nominal kesit alanı: 2,5 mm², kesit: 0,14 mm² - 4 mm², montaj: NS 35/7,5, NS 35/15, renk: gri

Ürün Ayrıntıları

Genel	Bağlanan tüm iletkenlerin toplam akımı maks. yük akımını aşmamalıdır. Akım ve gerilim kullanılan konnektör tarafından belirlenir.
Genel
Açıklama	Aynı seri ve boyuttaki modüler geçiş klemensinin açık tarafında bağlantı yaparken istenen izolasyon gerilimi >320 V ise bloğa bir kapak takılmalıdır.
	Bağlanan tüm iletkenlerin toplam akımı maks. yük akımını aşmamalıdır.
	Akım ve gerilim kullanılan komponente göre belirlenir

Ürün tipi	Ayırmalı klemens
Ürün gamı	PT
Uygulama alanı	Demiryolu endüstrisi
	Makine mühendisliği
	Sistem imalatı
Bağlantı sayısı	4
Satır sayısı	1
Potansiyeller	1
İzolasyon karakteristikleri
Aşırı gerilim kategorisi	III
Kirlilik sınıfı	3

Nominal darbe gerilimi	6 kV
Nominal durum için maksimum güç kaybı	0,77 W

Kat başına bağlantı sayısı	4
Nominal kesit	2,5 mm²
Kablo soyma uzunluğu	8 mm ... 10 mm
İç silindirik gösterge	A3
Standarda uygun bağlantı	IEC 60947-7-1
İletken kesiti, tek telli	0,14 mm² ... 4 mm²
Kesit AWG	26 ... 12 (IEC uyarınca dönüştürülmüş)
Esnek iletken kesiti	0,14 mm² ... 4 mm²
İletken kesiti, çok telli [AWG]	26 ... 12 (IEC uyarınca dönüştürülmüş)
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,14 mm² ... 2,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,14 mm² ... 2,5 mm²
Aynı kesite sahip 2 iletken, çok telli, plastik manşonlu TWIN yüksük bulunan	0,5 mm²
Nominal akım	16 A
Maksimum yük akımı	16 A (4 mm² iletken kesiti bulunan, tek telli)
Nominal gerilim	400 V
Nominal kesit alanı	2,5 mm²
Doğrudan geçmeli bağlantı kesiti
İletken kesiti, tek telli	0,34 mm² ... 4 mm²
Çok telli iletken kesitli esnek (plastik kılıf bulunmayan yüksükler)	0,5 mm² ... 2,5 mm²
Çok telli iletken kesiti (plastik kılıflı yüksük)	0,34 mm² ... 2,5 mm²

Genişlik	5,2 mm
Kapak genişliği	2,2 mm
Yükseklik	92,2 mm
Derinlik	35,2 mm
NS 35/7,5'te derinlik	36,7 mm
NS 35/15'te derinlik	44,2 mm

Renk	gri (RAL 7042)
UL 94'e uygun yanmazlık sınıfı	V0
İzolasyon malzeme grubu	I
Yalıtım malzemesi	PA
Soğukta statik izolasyon malzemesi uygulaması	-60 °C
Yalıtım malzemesi sıcaklık indeksi (DIN EN 60216-1 (VDE 0304-21))	130 °C
Bağıl yalıtım malzemesi sıcaklığı indeksi (Elec.; UL 746 B)	130 °C
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R22	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R23	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R24	HL 1 - HL 3
Demiryolu araçlarında yangın koruma (DIN EN 45545-2) R26	HL 1 - HL 3
Kalorimetrik ısı yayınımı NFPA 130 (ASTM E 1354)	28 MJ/kg
Yüzey yanmazlığı NFPA 130 (ASTM E 162)	geçti
Özel optik duman yoğunluğu NFPA 130 (ASTM E 662)	geçti
Duman gazı zehirliliği NFPA 130 (SMP 800C)	geçti

Aşırı gerilim testi
Test gerilimi set değeri	7,3 kV
Sonuç	Test geçildi
Sıcaklık artış testi
Gereksinim sıcaklık artış testi	Sıcaklık artışı ≤ 45 K
Sonuç	Test geçildi
Kısa süreli dayanım akımı 2,5 mm²	0,3 kA
Sonuç	Test geçildi
Güç frekansı dayanım gerilimi
Test gerilimi set değeri	1,89 kV
Sonuç	Test geçildi

Mekanik veriler
Açık yan taraf	Evet

Mekanik kuvvet
Sonuç	Test geçildi
Taşıyıcıdaki ek
DIN rayı/Befestigungsauflage	NS 35
Test kuvveti set değeri	1 N
Sonuç	Test geçildi
İletken hasarı ve gevşemesi için test
Dönme hızı	9 dev/dak
Devir	135
Kablo kesiti/ağırlık	0,14 mm²/0,2 kg
	2,5 mm²/0,7 kg
	4 mm²/0,9 kg
Sonuç	Test geçildi

Yaşlanma
Sıcaklık çevrimleri	192
Sonuç	Test geçildi
İğne ucu alevi testi
İfşa süresi	30 s
Sonuç	Test geçildi
Osilasyon/geniş bant gürültüsü
Spesifikasyon	DIN EN 50155 (VDE 0115-200):2018-05
Spektrum	Hizmet ömrü testi 2. kategori, sınıf B, boji üzerinde
Frekans	f₁ = 5 Hz ila f₂ = 250 Hz
ASD seviyesi	6,12 (m/s²)²/Hz
Hızlanma	3,12g
Her eksen için test süresi	5 h
Test talimatları	X-, Y- ve Z-eksenleri
Sonuç	Test geçildi
Şoklar
Spesifikasyon	DIN EN 50155 (VDE 0115-200):2018-05
Pals şekli	Yarı sinüs eğrisi
Hızlanma	30g
Şok süresi	18 ms
Her yön için şok sayısı	3
Test talimatları	X-, Y- ve Z-eksenleri (pozitif ve negatif)
Sonuç	Test geçildi
Ortam koşulları
Ortam sıcaklığı (çalışma)	-60 °C ... 110 °C (Kendinden ısınma dahil çalışma sıcaklığı aralığı; maks. kısa süreli çalışma sıcaklığı, bkz. RTI Elec.)
Ortam sıcaklığı (stok/nakliye)	-25 °C ... 60 °C (kısa süreli, 24 saati aşmaz, -60 °C ila +70 °C)
Ortam sıcaklığı (montaj)	-5 °C ... 70 °C
Ortam sıcaklığı (aktivasyon)	-5 °C ... 70 °C
İzin verilen nem (çalışma)	20 % ... 90 %
İzin verilen nem (stok/nakliye)	30 % ... 70 %

Standarda uygun bağlantı	IEC 60947-7-1

Montaj tipi	NS 35/7,5
	NS 35/15

Ticari Veriler

Ürün numarası	3210194
Ambalaj birimi	50 pc
Satış Kodu	BE2
Ürün Kodu	BE2232
Katalog Sayfası	Sayfa 76C-1-2019
GTIN (Küresel Ticari Ürün Numarası)	4046356693974
Adet Ağırlığı (ambalaj dahil)	11,693 g
Adet ağırlığı (ambalaj hariç)	10,764 g
Gümrük tarife no	85369010
Menşe ülke	PL

Sınıflandırma

Onaylar

Approval Specification Data
	Nominal Gerilim U_N	Nominal Akım I_N	Kesit Alanı AWG	Kesit Alanı mm²
	400 V	16 A		- 2,5

Approval Specification Data
	Nominal Gerilim U_N	Nominal Akım I_N	Kesit Alanı AWG
Kullanım grubu B
Yalnız tek telli kablolar	300 V	20 A	26 - 12
Yalnız tek telli kablolar	300 V	16 A	26 - 12
Kullanım grubu C
Yalnız tek telli kablolar	300 V	20 A	26 - 12
Yalnız tek telli kablolar	300 V	16 A	26 - 12
Kullanım grubu D
	600 V	5 A	26 - 12
Kullanım grubu F
	400 V	20 A	26 - 12

Approval Specification Data
	Nominal Gerilim U_N	Nominal Akım I_N	Kesit Alanı AWG	Kesit Alanı mm²
	400 V	16 A		0,2 - 2,5

Environmental product compliance

Uyumlu Ürünler

Aksesuarlar

Avantajlarınız

Çift fonksiyonlu şaft test tesisine ek olarak, tüm terminal blokları bir ilave test bağlantısı sağlarlar

Geçme bağlantılı klemensler CLIPLINE complete sisteminin özelliklerine sahiptir ve yüksüklü veya tek telli iletkenlerin kolay ve alet kullanmadan kablolanmasını sağlarlar.

Kompakt tasarım ve ön bağlantı sayesinde tanımlanmış bir alanda kablolama sağlanır

Demiryolu uygulamaları için test edildi

Phoenix Contact Elektronik Tic. Ltd. Şti.

Kısıklı Mah. Hanım Seti Sok. No:38/A 34692 B. Çamlıca - Üsküdar İstanbul/Türkiye Mersis:0729002180800018

Bir soru sor +90 216 225 4300 info@phoenixcontact.com.tr

EU RoHS
AB RoHS Madde Gerekliliklerini Karşılar	Evet (Muafiyet Yok)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Sınır değerlerin üzerinde tehlikeli madde yok
EU REACH SVHC
REACH Aday Madde Notu (CAS)	%0,1 wt oranını aşan hiçbir madde yok

Anahtarlayın, Ölçün ve İzleyin

Bağlan

İkmal Edin, Şarj Edin ve Koruyun

Markala, birleştir ve monte et

Otomatikleştirin

PT 2,5-QUATTRO-TGB - Ayırmalı klemens

3210194

Ürün Ayrıntıları

ECLASS

ETIM

UNSPSC

DNV

IECEE CB Scheme

EAC

cULus Onaylı

LR

BV

VDE Zeichengenehmigung

EAC

Uyumlu Ürünler

Avantajlarınız

Anahtarlayın, Ölçün ve İzleyin

Bağlan

İkmal Edin, Şarj Edin ve Koruyun

Markala, birleştir ve monte et

Otomatikleştirin

PT 2,5-QUATTRO-TGB - Ayırmalı klemens 3210194

Ürün Ayrıntıları

ECLASS

ETIM

UNSPSC

Uyumlu Ürünler

FBS 2-5 - Geçmeli köprü 3030161

FBS 3-5 - Geçmeli köprü 3030174

FBS 4-5 - Geçmeli köprü 3030187

FBS 5-5 - Geçmeli köprü 3030190

FBS 10-5 - Geçmeli köprü 3030213

FBS 20-5 - Geçmeli köprü 3030226

FBS 50-5 - Geçmeli köprü 3038930

FBSR 2-5 - Geçmeli köprü 3033702

FBSR 3-5 - Geçmeli köprü 3001591

FBSR 4-5 - Geçmeli köprü 3001592

FBSR 5-5 - Geçmeli köprü 3001593

FBSR 10-5 - Geçmeli köprü 3033710

FBS 2-5 BU - Geçmeli köprü 3036877

FBS 3-5 BU - Geçmeli köprü 3036880

FBS 4-5 BU - Geçmeli köprü 3036893

FBS 5-5 BU - Geçmeli köprü 3036903

FBS 10-5 BU - Geçmeli köprü 3036916

FBS 20-5 BU - Geçmeli köprü 3036929

FBS 50-5 BU - Geçmeli köprü 3032114

RB ST (2,5/4)-1,5/S - İndirici köprü 3214356

RB ST 6-(2,5/4) - İndirici köprü 3030860

RB ST 10-(2,5/4) - İndirici köprü 3030873

RB ST 16-(2,5/4) - İndirici köprü 3030886

RB ST 35-(2,5/4) - İndirici köprü 3030899

RB ST (2,5/4)-1,5 - İndirici köprü 3038943

RB UT 6-ST(2,5/4) - İndirici köprü 3047264

RB UT 35-ST(2,5/4) - İndirici köprü 3047280

RB UT 10-ST(2,5/4) - İndirici köprü 3047086

RB UT 16-ST(2,5/4) - İndirici köprü 3047099

RB PTPOWER 35-ST(2,5/4) - İndirici köprü 3030900

ATP-ST QUATTRO - Ayırma plakası 3030815

D-PT 2,5-QUATTRO-MTB - Kapak 3210209

DS-ST 2,5 - Kapak parçası 3036602

STP 5-2-ZB - Etiket taşıyıcılar 3037643

GBS 5-25X12 - Klemens işaretleme için grup etiket 0810588

GBS-ZB/26X6 - Klemens işaretleme için grup etiket 0809298

P-CO XL - Komponent fişi 3036797

P-CO XL SKN - Komponent fişi 3036798

CEC 2,5 - Dolgu fişi 3062757

P-CO 2-5 R47K - Komponent fişi 3032447

WS PT 2,5 - Uyarı etiketi 1029026

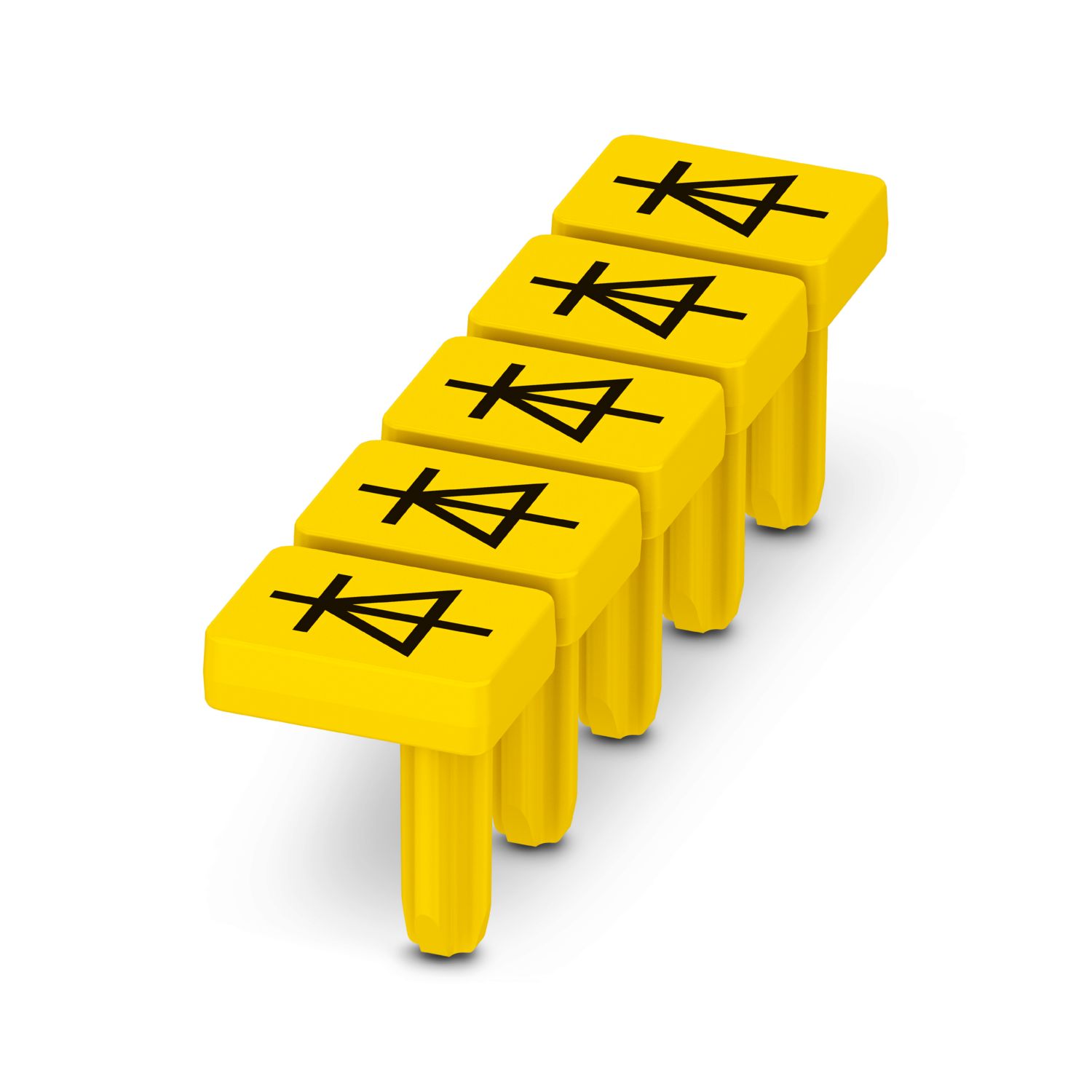

WS-DIO PT 2,5 - Uyarı etiketi 1029037
