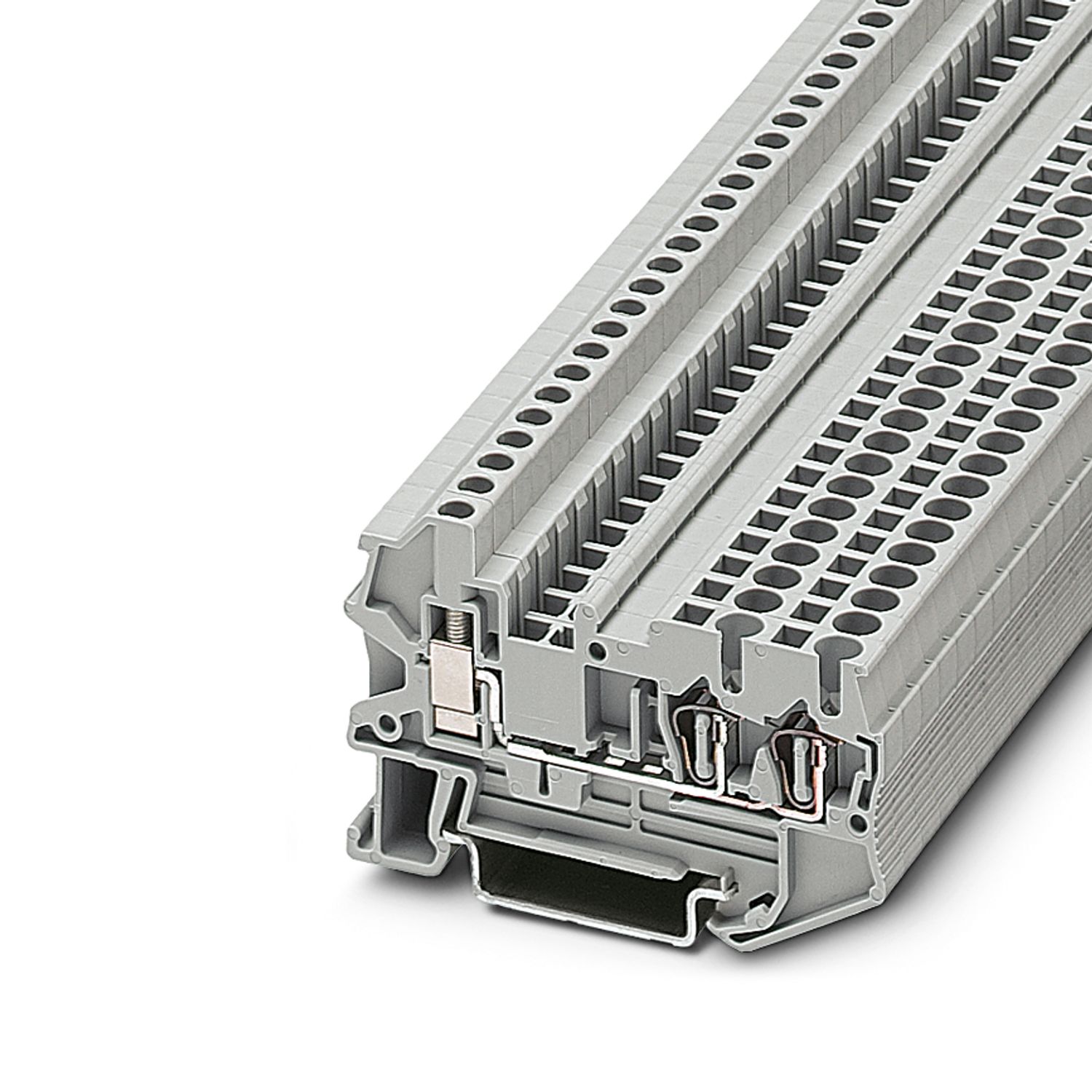

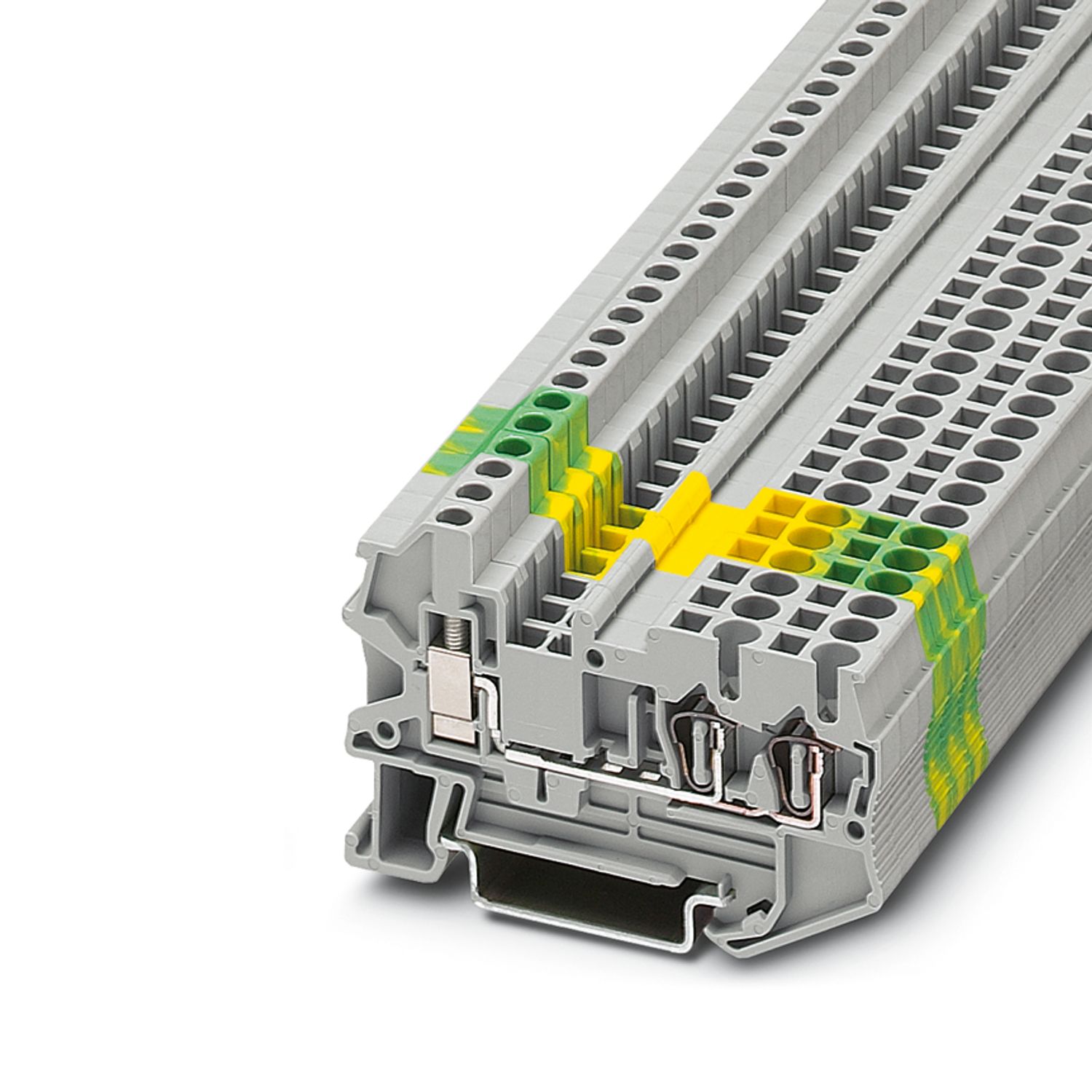

STU 2,5-TWIN - Złączka przelotowa

3033016

Złączka przelotowa, napięcie znamionowe: 800 V, prąd znamionowy: 24 A, rodzaj przyłącza: Przyłącze sprężynowe, Przekrój znamionowy: 2,5 mm², przekrój: 0,08 mm² - 4 mm², rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 2,5 mm², przekrój: 0,14 mm² - 4 mm², montaż: NS 35/7,5, NS 35/15, kolor: szary

Szczegóły produktu

Typ produktu	Zaciski hybrydowe
Ilość przyłączy	3
Liczba rzędów	1
Potencjały	1
Właściwości izolacji
Kategoria przepięciowa	III
Stopień zabrudzenia	3

Znamionowe napięcie udarowe	8 kV
Maksymalna utrata mocy w warunkach znamionowych	0,77 W

Liczba przyłączy na poziom	3
Przekrój znamionowy	2,5 mm²
Etage 1 oben 1+2
Długość odizolowania	8 mm ... 10 mm
Przyłącze według normy	IEC 60947-7-1
Przekrój przewodu sztywnego	0,08 mm² ... 4 mm²
przekrój przewodu AWG	28 ... 12 (przeliczone według IEC)
Przekrój przewodu, linka	0,08 mm² ... 2,5 mm²
Przekrój przewodu linki [AWG]	28 ... 14 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,14 mm² ... 2,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,14 mm² ... 2,5 mm²
Prąd znamionowy	24 A
Maksymalny prąd obciążenia	28 A (Suma prądów wszystkich podłączonych przewodów nie może być większa od maksymalnego prądu obciążenia.)
Napięcie znamionowe	800 V
Przekrój znamionowy	2,5 mm²
Poziom 1 na dole 1
Gwint śruby	M3
Moment dokręcania	0,6 ... 0,8 Nm
Przyłącze według normy	IEC 60947-7-1
Przekrój przewodu sztywnego	0,14 mm² ... 4 mm²
przekrój przewodu AWG	26 ... 12 (przeliczone według IEC)
Przekrój przewodu, linka	0,14 mm² ... 2,5 mm²
Przekrój przewodu linki [AWG]	26 ... 14 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,25 mm² ... 2,5 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,5 mm² ... 1,5 mm²
Przekrój przewodu, linka (2 przewody o takim samym przekroju z tulejką TWIN z izolacją z tworzywa sztucznego	0,5 mm² ... 1,5 mm²
2 przewody o takim samym przekroju, sztywne	0,14 mm² ... 1,5 mm²
2 przewody o takim samym przekroju, giętkie	0,14 mm² ... 1,5 mm²
2 przewody typu linka o takim samym przekroju z tulejką z tworzywa sztucznego	0,25 mm² ... 1,5 mm²
Prąd znamionowy	24 A
Maksymalny prąd obciążenia	28 A (przy przekroju poprzecznym przewodu 4 mm²)
Napięcie znamionowe	800 V
Przekrój znamionowy	2,5 mm²

Szerokość	5,2 mm
Szer. pokrywy	2,2 mm
Wysokość	65,3 mm
Głębokość na NS 35/7,5	42,8 mm
Głębokość na NS 35/15	50,3 mm

Kolor	szary (RAL 7042)
Klasa palności wg UL 94	V0
Grupa materiału izolacyjnego	I
Materiał izolacyjny	PA
Statyczne zastosowanie materiału izolacyjnego w zimnie	-60 °C
Wskaźnik temperatury izolacji (DIN EN 60216-1 (VDE 0304-21))	130 °C
Względny wskaźnik temperatury izolacji (Elec., UL 746 B)	130 °C
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26	HL 1 - HL 3
Pomiar oddawania ciepła metodą kalorymetryczną NFPA 130 (ASTM E 1354)	28 MJ/kg
Palność powierzchni NFPA 130 (ASTM E 162)	wynik pozytywny
Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662)	wynik pozytywny
Toksyczność gazów spalinowych NFPA 130 (SMP 800C)	wynik pozytywny

Badanie napięciem udarowym
Napięcie probiercze wartość zadania	9,8 kV
Wynik	Badanie zakończone wynikiem pozytywnym
Badanie nagrzewania
Wymagane sprawdzanie przyrostów temperatury	Wzrost temp. ≤ 45 K
Wynik	Badanie zakończone wynikiem pozytywnym
Badanie prądem krótkotrwałym wytrzymywanym 2,5 mm²	0,3 kA
Badanie prądem krótkotrwałym wytrzymywanym 4 mm²	0,48 kA
Wynik	Badanie zakończone wynikiem pozytywnym
Wytrzymałość elektryczna o częstotliwości roboczej
Napięcie probiercze wartość zadania	2 kV
Wynik	Badanie zakończone wynikiem pozytywnym

Dane mechaniczne
Otw. ściana bocz.	tak

Wytrzymałość mechaniczna
Wynik	Badanie zakończone wynikiem pozytywnym
Mocowanie na nośniku
Szyna DIN/Befestigungsauflage	NS 35
Obciążenie pomiarowe wartość zadana	1 N
Wynik	Badanie zakończone wynikiem pozytywnym
Próba uszkodzenia i poluzowania przewodu
Prędkość kątowa	10 U/min
obroty	135
Przekrój przewodu/waga	0,08 mm² / 0,1 kg
	2,5 mm² / 0,7 kg
	4 mm² / 0,9 kg
Wynik	Badanie zakończone wynikiem pozytywnym

Starzenie
Cykle temp.	192
Wynik	Badanie zakończone wynikiem pozytywnym
Próba płomieniem igłowym
Czas działania	30 s
Wynik	Badanie zakończone wynikiem pozytywnym
Wibracje przypadkowe szerokopasmowe
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2008-03
Zakres	Badanie trwałości kategoria 2, na wózku
Częstotliwość	f₁ = 5 Hz do f₂ = 250 Hz
Poziom ASD	6,12 (m/s²)²/Hz
Przyspieszenie	3,12g
Czas pomiaru na oś	5 h
Kierunki pomiaru	Oś X, Y i Z
Wynik	Badanie zakończone wynikiem pozytywnym
Udary
Specyfikacja pomiarowa	DIN EN 50155 (VDE 0115-200):2008-03
Rodzaj udaru	Półsinusioda
Przyspieszenie	30g
Czas trwania udaru	18 ms
Liczba udarów w każdym kierunku	3
Kierunki pomiaru	Oś X, Y i Z (dod. i uj.)
Wynik	Badanie zakończone wynikiem pozytywnym
Warunki otoczenia
Temperatura otoczenia (praca)	-60 °C ... 105 °C (maks. krótkotrwała temperatura robocza patrz RTI Elec.)
Temperatura otoczenia (składowanie/transport)	-25 °C ... 60 °C (krótkotrwale, nie powyżej 24 h, -60 °C do +70°C)
Temperatura otoczenia (montaż)	-5 °C ... 70 °C
Temperatura otoczenia (aktywacja)	-5 °C ... 70 °C
Dopuszczalna wilgotność powietrza (składowanie/transport)	30 % ... 70 %

Przyłącze według normy	IEC 60947-7-1
	IEC 60947-7-1

Sposób montażu	NS 35/7,5
	NS 35/15

Dane handlowe

Numer artykułu	3033016
Jednostka opakowania	50 Szt.
Minimalne zamówienie	50 Szt.
Klucz sprzedaży	BE2119
Klucz produktu	BE2119
Strona katalogu	Strona 220 (C-1-2019)
GTIN	4017918960667
Waga jednej sztuki (z opakowaniem)	9,632 g
Waga jednej sztuki (bez opakowania)	9,632 g
Numer taryfy celnej	85369010
Kraj pochodzenia	PL

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
Usegroup B
	600 V	20 A	28 - 12
Usegroup C
	600 V	20 A	28 - 12

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
Usegroup B
Przyłącze sprężynowe	600 V	20 A	28 - 12
Usegroup C
Przyłącze sprężynowe	600 V	20 A	28 - 12

Environmental product compliance

Produkty kompatybilne

Akcesoria

Korzyści

Zwartą konstrukcją

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak
zwolnienia/wyłączenia, o ile są znane	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Lead (nr CAS: 7439-92-1)
SCIP	cd0b5639-82e1-4aba-b758-904b23f3647c
