Wkładka stykowa, liczba biegunów: 24+PE, rozmiar: B24, styki mocy: 24, styki sterujące: 0, liczba przyłączy na biegun: 2, Pin, Przyłącze Push-in, 500 V, 16 A, 0,25 mm2 ... 1,5 mm2, zastosowanie: Moc
| Informacje ogólne | używać wyłącznie do linek zakończonych tulejką (tylko w połączeniu z CRIMPFOX 6) |
| Informacje ogólne | Złącza wtykowe mogą być łączone i rozłączane tylko bez obciążenia, w stanie beznapięciowym. |
| Informacja montażu | Zastosowanie zgodnie z przeznaczeniem wymaga również zamontowania w obudowie o stopniu ochrony IP54 lub lepszym |
| Typ produktu | Wkładka stykowa stałobiegunowa |
| Seria | HC-B |
| Zastosowanie | Moc |
| Konstrukcja | B24 |
| B48 | |
| Liczba biegunów | 24 |
| wygląd wtyku | 24+PE |
| Numeracja styków | 25 - 48 |
| Liczba przyłączy na biegun | 2 |
| Liczba styków mocy | 24 |
| Liczba styków sterujących | 0 |
| Wykonanie styku | rolowane |
| Właściwości izolacji | |
| Kategoria przepięciowa | III |
| Stopień zabrudzenia | 3 |

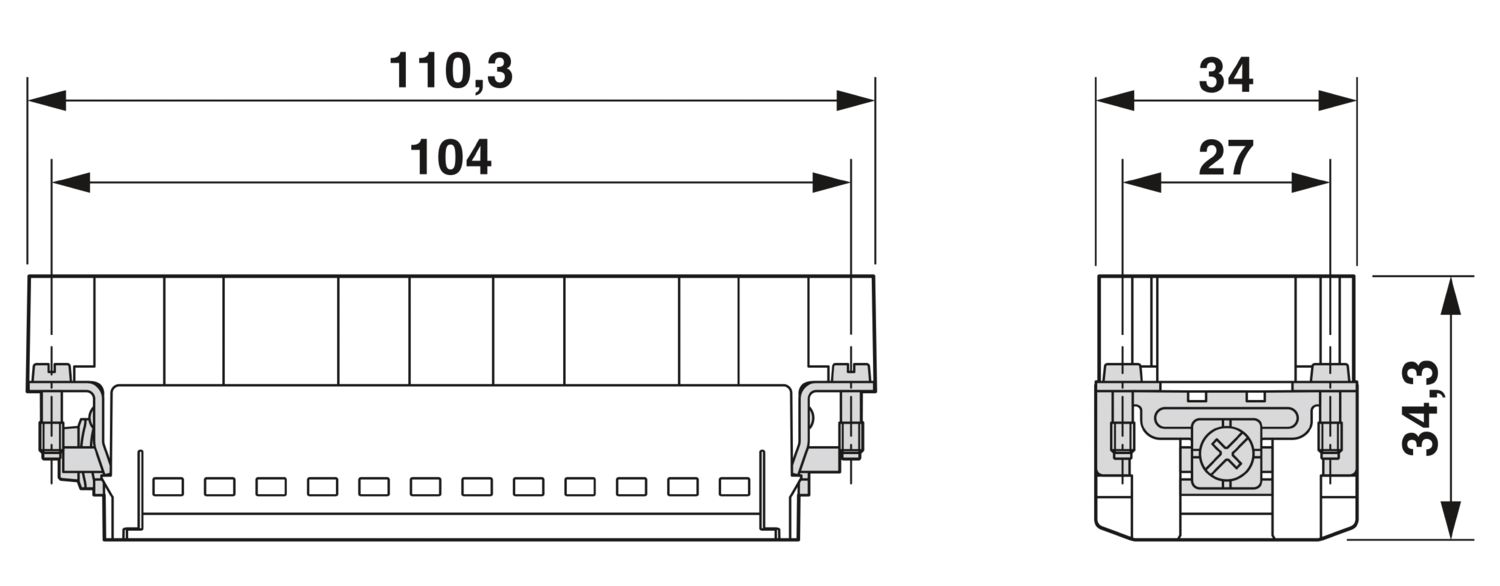

| Rysunek wymiarowy |
|
| Szerokość | 34 mm |
| Wysokość | 34,6 mm |
| Długość | 111 mm |
| Odległość otworów w poziomie | 104 mm |
| Parametry mechaniczne | |
| Średnica styków | 2,5 mm |
| Technika przyłączeniowa | |
| Technika przyłączeniowa | Przyłącze Push-in |
| Liczba przyłączy na biegun | 2 |
| Przyłącze przewodu | |
| Przekrój przyłącza | 0,25 mm² ... 1,5 mm² |
| Przekrój przyłączanego przewodu AWG | 24 ... 16 |
| Moment dokręcania | 0,8 Nm ... 1,2 Nm (Złącze PE) |
| 0,5 Nm ... 0,8 Nm (Śruby mocujące do montażu w obudowie HEAVYCON) | |
| Długość odizolowanych pojedynczych żył | 8 mm ±1 mm |
| napięcie znamionowe (III/3) | 500 V |
| Znamionowe napięcie udarowe | 6 kV |
| prąd obliczeniowy | 16 A |
| Dane mechaniczne | |
| Liczba cykli wtykania | 500 |
| Klasa palności wg UL 94 | V0 |
| materiał styku | Stop miedzi |
| materiał powierzchni styku | Ag |
| materiał uchwytu styków | PC |
| Normy / przepisy | PC |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -40 °C ... 125 °C |
| Przepisy budowy i badania | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Badania | DIN EN 61984 |
| DIN EN 60664 | |
| IEC 60352 | |
| Badanie | |
| Normy/przepisy | PC: Ochrona przeciwpożarowa w pojazdach szynowych – zbiory wymagań R22, R23 i R24 wg DIN EN 45545-2 (Poziom zagrożenia HL1 - HL3) |
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| 600 V | 10 A | - 16 |
| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| 600 V | 13 A | - 16 |
