Denne Axioline E-enheten kan tilkobles en IO-Link-master via en IO-Link-B-port. Med denne enheten kan du samle inn og formidle digitale signaler via IO-Link. Via IO-Link-master er bruk mulig innenfor forskjellige nettverk.

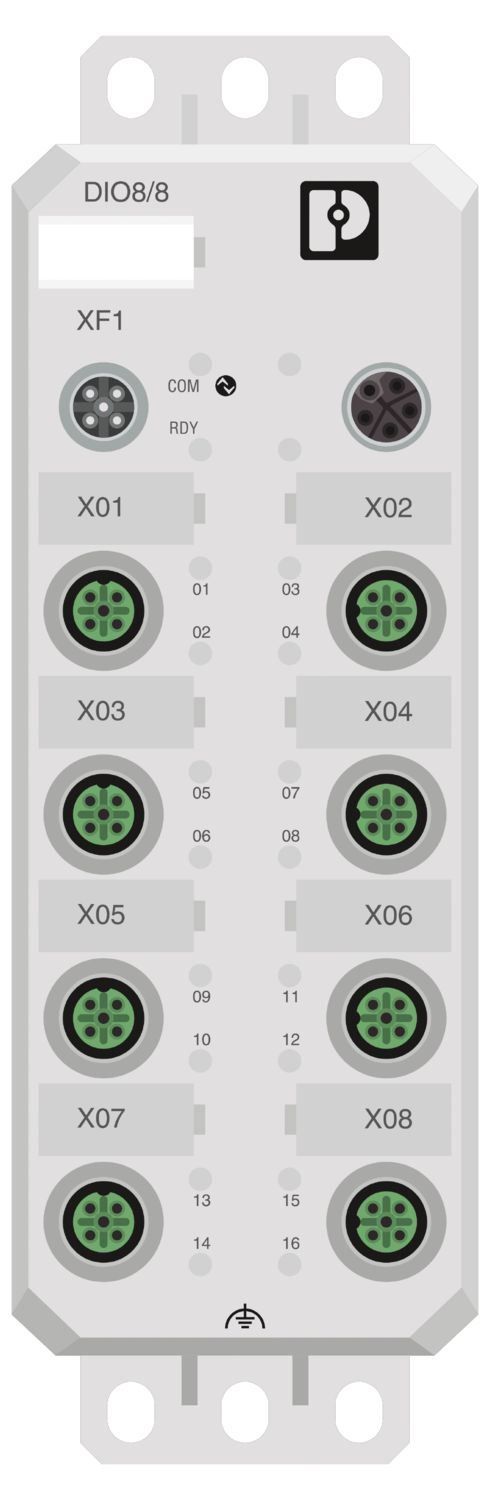

AXL E IOL DIO8/8 M12 6M
-
Digitalmodul
1480997
Axioline E, Digitalinn-/-utgangsenhet, IO-Link-porter Class B: 1, tilkoblingstype: M12-pluggforbinder, A-kodet, tilkoblingsteknikk: 5-leder, Digitale innganger: 16, 24 V DC, tilkoblingsteknikk: 4-leder, Digitale utganger: 16, 24 V DC, 500 mA, tilkoblingsteknikk: 3-leder, IO-Link, beskyttelsesgrad: IP65/IP67/IP69
Gratis nedlasting tilgjengelig.
Nedlastinger
Produktdetaljer
| Målskisse |
|
| Bredde | 60 mm |
| Høyde | 184 mm |
| Dybde | 30,3 mm |
| Merknad for bruk | |
| Merknad for bruk | Kun for industriell bruk |
| Husmateriale | Trykkstøpt sink |
| Digital: | |
| Betegnelse inngang | Digitale innganger |
| Beskrivelse av inngang | EN 61131-2 type 1 og 3 |
| Antall innganger | 16 |
| Ledningslengde | maks. 30 m (til sensoren) |
| Tilkoblingstype | M12-pluggforbinder, A-kodet |
| Merknad til tilkoblingstype | Push-pull-hurtigkobling iht. IEC 61076-2-010 eller skrutilkobling iht. IEC 61076-2-101 |
| Tilkoblingsteknikk | 4-leder |
| Inngangsspenningsområde "0"-signal | -3 V ... 5 V DC |
| Inngangsspenningsområde "1"-signal | 11 V DC ... 30 V DC |
| Merkeinngangsspenning UIN | 24 V DC |
| Nominell inngangsstrøm ved UIN | typ. 2,5 mA |
| Inngangsfiltertid | 1 ms |
| Beskyttelseskobling | Polaritetsbeskyttelse; ja |
| Kortslutningsbeskyttelse; ja | |
| Overbelastningsbeskyttelse; ja | |
| IO-Link | |
| Antall porter | 1 |
| Tilkoblingstype | M12-pluggforbinder, A-kodet |
| Merknad til tilkoblingstype | Push-pull-hurtigkobling iht. IEC 61076-2-010 eller skrutilkobling iht. IEC 61076-2-101 |
| Tilkoblingsteknikk | 5-leder |
| Porttype | Class B |
| Spesifikasjoner | V1.1.3 |
| Polaritetsbeskyttelse | Ja |
| Overføringshastighet | 230,4 kb/s (COM3) |
| Syklustid | 1 ms |
| Antall prosessdata | 5 Byte (Inngangsdata) |
| 2 Byte (Utgangsdata) | |
| Digital: | |
| Betegnelse utgang | Digitale utganger |
| Tilkoblingstype | M12-pluggforbinder, A-kodet |
| Merknad til tilkoblingstype | Push-pull-hurtigkobling iht. IEC 61076-2-010 eller skrutilkobling iht. IEC 61076-2-101 |
| Tilkoblingsteknikk | 3-leder |
| Antall utganger | 16 |
| Beskyttelseskobling | Overbelastningsbeskyttelse; ja |
| Kortslutningsbeskyttelse; ja | |
| Utgangsspenning | 24 V DC |
| Utgangsstrøm | maks. 500 mA (pr. utgang) |
| Nominell utgangsspenning | 24 V DC |
| Utgangsspenning i utkoblet tilstand | maks. 1 V |
| Utgangsstrøm i utkoblet tilstand | maks. 300 µA |
| Merkelast induktiv | 12 VA (1,2 H, 48 Ω, ved nominell spenning) |
| Koblingshyppighet | maks. 1 pr. sekund (ved induktiv nominell last) |
| Returspenningsfasthet mot korte impulser | nei |
| Egenskaper ved overlast | Utkobling med automatisk restart |
| Egenskaper ved induktiv overlast | Utgangen kan bli ødelagt |
| Signalforsinkelse | maks. 100 µs (ved innkobling) |
| maks. 100 µs (ved utkobling, ved minst 50 mA belastningsstrøm) | |
| Overstrømsutkobling | fra 700 mA |
| Utgangsstrøm ved massebrudd i utkoblet tilstand | < 1 mA |
| Produktserie | Axioline E |
| Byggform | Stand-alone |
| Spesielle egenskaper | IO-Link |
| Isolasjonsegenskaper | |
| Forurensningsgrad | 2 (IEC 60664-1, EN 60664-1) |
| Forsyning: IO-Link | |
| Betegnelse | IO-Link-Port-forsyning (L+) |
| Nominell periferiforsyningsspenning | 24 V DC (Klargjøres via IO-Link-masterens IO-Link-grensesnitt.) |
| Forsyningsspenningsområde | 18 V DC ... 30 V DC (inklusive alle toleranser, inklusive ripple) |
| Nominell strøm pr. komponent | typ. 30 mA |
| Strømopptak | maks. 4 A (per enhet, vær oppmerksom på strømmen fra IO-Link-master som stilles til rådighet via L+) |
| Beskyttelseskobling | Polaritetsbeskyttelse; ja |
| Forsyning: IO-Link | |
| Betegnelse | IO-Link-Port-forsyning (P24) |
| Nominell periferiforsyningsspenning | 24 V DC (Klargjøres via IO-Link-masterens IO-Link-grensesnitt.) |
| Forsyningsspenningsområde | 18 V DC ... 30 V DC (inklusive alle toleranser, inklusive ripple) |
| Nominell strøm pr. komponent | typ. 30 mA |
| Strømopptak | maks. 4 A (per enhet, vær oppmerksom på strømmen fra IO-Link-master som stilles til rådighet via P24) |
| Beskyttelseskobling | Polaritetsbeskyttelse; ja |
| Forsyning: Sensorsystem | |
| Betegnelse | Forsyning av sensorsystemet (fra L+) |
| Strømopptak | maks. 800 mA (pr. port) |
| maks. 800 mA (per enhet, vær oppmerksom på strømmen fra IO-Link-master som stilles til rådighet via L+) | |
| Forsyning: Sensorsystem | |
| Betegnelse | Forsyning av sensorsystemet (fra P24) |
| Strømopptak | maks. 800 mA (pr. port) |
| maks. 800 mA (per enhet, vær oppmerksom på strømmen fra IO-Link-master som stilles til rådighet via P24) | |
| Forsyning: Aktuatorsystem | |
| Betegnelse | Forsyning av aktuatorsystemet (fra L+) |
| Tilkoblingstype | M12-pluggforbinder, A-kodet |
| Merknad til tilkoblingstype | Push-pull-hurtigkobling iht. IEC 61076-2-010 eller skrutilkobling iht. IEC 61076-2-101 |
| Poltall | 5 |
| Forsyningsspenning | 24 V DC (Nominell spenning) |
| Forsyningsspenningsområde | 18 V DC ... 30 V DC (inklusive alle toleranser, inklusive ripple) |
| Strømopptak | maks. 4 A |
| Forsyning: Aktuatorsystem | |
| Betegnelse | Forsyning av aktuatorsystemet (fra P24) |
| Tilkoblingstype | M12-pluggforbinder, A-kodet |
| Merknad til tilkoblingstype | Push-pull-hurtigkobling iht. IEC 61076-2-010 eller skrutilkobling iht. IEC 61076-2-101 |
| Poltall | 5 |
| Forsyningsspenning | 24 V DC (Nominell spenning) |
| Forsyningsspenningsområde | 18 V DC ... 30 V DC (inklusive alle toleranser, inklusive ripple) |
| Strømopptak | maks. 4 A |
| Galvanisk skille / isolasjon av spenningsområdene | |
| Testspenning: 24 V forsyning L+ (IO-Link) / funksjonsjord | 500 V AC, 50 Hz, 1 min |
| Testspenning: 24 V forsyning P24 / 24 V forsyning L+ (IO-Link) | 500 V AC, 50 Hz, 1 min |
| Testspenning: 24 V forsyning P24 / funksjonsjord | 500 V AC, 50 Hz, 1 min |
| Tilkoblingstype | M12-pluggforbinder |
| Tiltrekkingsmoment | 0,4 Nm |
| Miljøforhold | |
| Omgivelsestemperatur (drift) | -25 °C ... 70 °C |
| -40 °C ... 70 °C (Utvidet, se kapittel «Bruk under ekstreme miljøforhold» i databladet) | |
| Beskyttelsesgrad | IP65/IP67/IP69 |
| IK08 (Støtsikkerhetsgrad) | |
| Lufttrykk (drift) | 70 kPa ... 106 kPa (opptil 3000 m over havet) |
| Lufttrykk (lagring/transport) | 70 kPa ... 106 kPa (opptil 3000 m over havet) |
| Omgivelsestemperatur (lagring/transport) | -25 °C ... 85 °C |
| Tillatt luftfuktighet (drift) | 5 % ... 95 % |
| Tillatt luftfuktighet (lagring/transport) | 5 % ... 95 % |
| Kontroll (skadelig gass) | |
| Teststandard | IEC 60068-2-60:2015 Metode 4 |
| Temperatur | 25 °C ±1 K |
| Luftfuktighet (relativ) | 75 % ±3 % |
| Testvarighet | 14 Dager |
| Volumkonsentrasjon H2S (Hydrogensulfid) | 10 ppb ± 5 ppb |
| Volumkonsentrasjon NO2 (Nitrogendioksid) | 200 ppb ± 20 ppb |
| Volumkonsentrasjon Cl2 (Klor) | 10 ppb ± 5 ppb |
| Volumkonsentrasjon SO2 (Svoveldioksid) | 200 ppb ± 20 ppb |
| Kontroll (Saltsprøytetåke) | |
| Prøvestandard | DIN EN 60068-2-52 |
| Antall sykluser | 4 |
| Testtrinn per syklus | 2 |
| Testvarighet (Totalt) | 168 h |
| Testtrinn (Salttåke) | 2 h med 5 % ±0,5 % NaCl, pH-verdi 6,5...7,2 ved 35 °C ±2 K |
| Testtrinn (Luftfuktighet) | 166 h med 93 % ±3 % Luftfuktighet ved 40 °C ±2 K |
| Beskyttelsesklasse | III (IEC 61140, EN 61140, VDE 0140-1) |
| Monteringstype | Skrumontasje |
cUL Listed
Godkjennings-ID: E238705

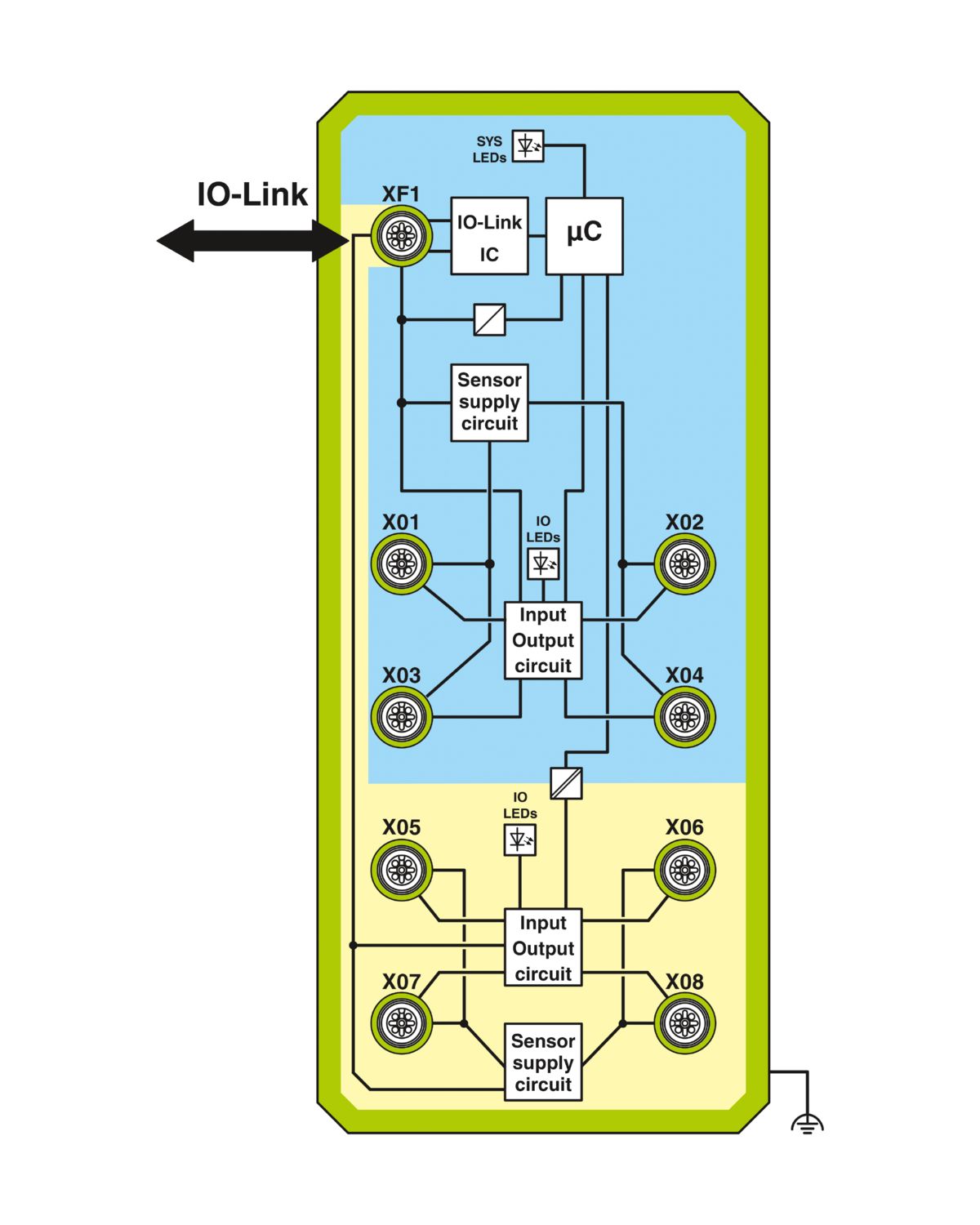

Dine fordeler
Tilkobling til en IO-Link-master med M12-pluggforbinder (A-kodet, 5-polet)
Type B-port
IO-Link-spesifikasjon V1.1.3
Tilkobling av opptil 16 inn-/utganger med M12-pluggforbindere (A-kodet, 5-polet)
Diagnostikk- og statusvisninger
Enkeltkanaldiagnostikk
Kortslutnings- og overlastbeskyttelse av sensorforsyningen
Lagret utstyrsmerkeskilt
Beskyttelsesgrad IP65/67/69
