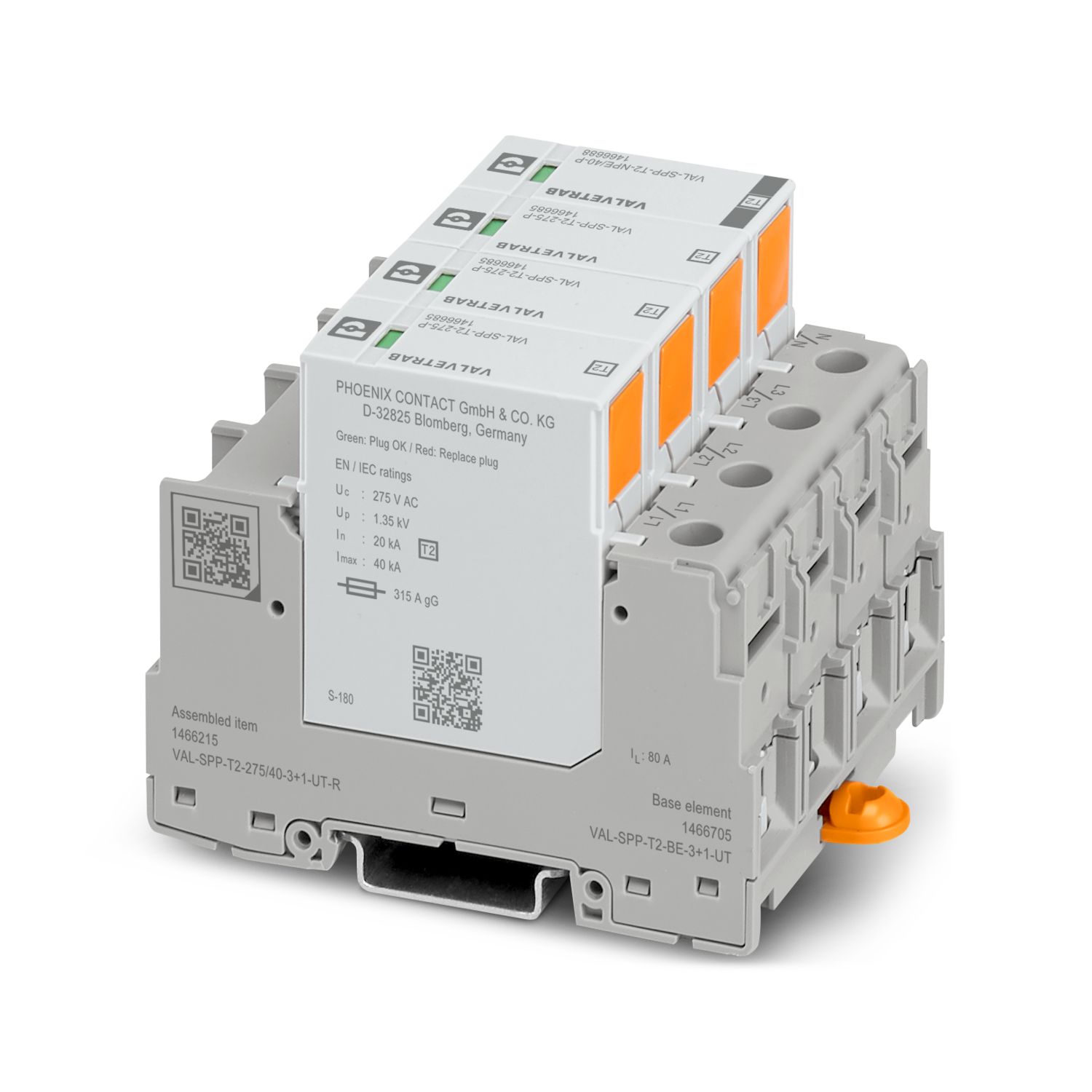

VAL-SPP-T2-275/40-3+1-UT
-
クラス 2サージアレスタ
1466215
プラグインサージアレスタ、タイプ2/クラスIIに準拠、中性線と接地線を分離した三相電源供給ネットワークに使用（5線式：L1、L2、L3、N、PE）
製品の詳細
| 概要 | |
| 注記 | 汚染度3およびY型圧着端子による配線では、断面積が16 mm²以上の場合は、接地された導電性表面まで最低1 mmの横方向距離を追加で確保する必要があります。 汚染度2の場合は、追加の横方向距離は必要ありません。 |
| 製品ライン | サージアレスタ |
| 製品シリーズ | VAL-SPP |
| IECカテゴリ | II |
| T2 | |
| ENクラス | T2 |
| IEC電源システム | TN-S |
| TT | |
| タイプ | DIRレールモジュール、2分割構造 |
| 極数 | 4 |
| メッセージサージ保護破損 | LED |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 3 |
| 定格周波数fN | 50 Hz (60 Hz) |
| 接続方法 | ネジ接続 |
| ネジ山 | M5 |
| 締付けトルク | 3 Nm ... 3.5 Nm |
| 剥き線長さ | 18 mm |
| 撚線接続断面積 | 1.5 mm² ... 35 mm² (フェルールなし) |
| 2x 1.5 mm² ... 16 mm² (同じ接続サイズの電線2本) | |
| 接続電線サイズ、単線 | 1.5 mm² ... 50 mm² |
| 2x 1.5 mm² ... 16 mm² (同じ接続サイズの電線2本) | |
| 接続電線断面積AWG | 15 ... 2 |
| 同じ断面積の撚線2本接続、TWINフェルール付き、プラスチックスリーブあり | 1.5 mm² ... 16 mm² |
| 撚線接続断面積、フェルールあり、プラスチックスリーブあり | 1.5 mm² ... 35 mm² |
| 2x 1.5 mm² ... 10 mm² (同じ接続サイズの電線2本) | |
| 接続電線断面積/撚線、棒端子あり、プラスチックスリーブなし | 1.5 mm² ... 25 mm² |
| 2x 1.5 mm² ... 16 mm² (同じ接続サイズの電線2本) | |
| 接続方法 | Y形端子 |
| 撚線接続断面積 | 1.5 mm² ... 25 mm² |
| 外形寸法 |
|
| 幅 | 71.2 mm |
| 高さ | 96.6 mm |
| 奥行き | 71.5 mm (DINレール 7.5 mmを含む) |
| 水平ピッチ | 4 区分 |
| 色 | 灰 (RAL 7042) |
| ライトグレー (RAL 7035) | |
| UL94難燃性クラス | V-0 |
| 素材のCTI値 | 600 |
| 絶縁材質 | PA 6.6-FR 20 % GF |
| PBT | |
| 素材グループ | I |
| ハウジングの材質 | PA 6.6-FR 20 % GF |
| PBT |
| 保護経路 | L-N |
| L-PE | |
| N-PE | |
| 定格電圧 UN | 240/415 V AC ±10 % (TN-S) |
| 240/415 V AC ±10 % (TT) | |
| 定格周波数fN | 50 Hz (60 Hz) |
| 最大連続電圧UC (L-N) | 275 V AC |
| 最大連続電圧UC (L-PE) | 275 V AC |
| 最大連続電圧UC (N-PE) | 264 V AC |
| 公称負荷電流IL | 80 A (25 mm²) |
| 接地ケーブル電流IPE | ≤ 5 µA |
| 待機消費電力PC | ≤ 360 mVA |
| 定格放電サージ電流In (8/20) µs (L-N) | 20 kA |
| 定格放電サージ電流In (8/20) µs（L-PE） | 20 kA |
| 定格放電電流In (8/20) µs (N-PE) | 40 kA |
| 最大放電電流Imax (8/20) µs (L-N) | 40 kA |
| 最大放電電流Imax (8/20) µs (L-PE) | 40 kA |
| 最大放電電流Imax (8/20) µs (N-PE) | 80 kA |
| 合計放電電流ITotal (8/20) µs | 80 kA |
| 定格続流遮断電流Ifi (N-PE) | 100 A |
| 短絡電流評価ISCCR | 50 kA |
| 保護レベルUP（L-N） | ≤ 1.35 kV |
| 保護レベルUp（L-PE） | ≤ 1.6 kV |
| 保護レベルUp（N-PE） | ≤ 1.5 kV |
| 残留電圧Ures（L-N） | ≤ 1.35 kV (In時) |
| ≤ 1.1 kV (10 kA時) | |
| ≤ 1 kV (5 kA時) | |
| ≤ 0.9 kV (3 kA時) | |
| 残留電圧Ures（L-PE） | ≤ 1.6 kV (In時) |
| ≤ 1.3 kV (10 kA時) | |
| ≤ 1.1 kV (5 kA時) | |
| ≤ 1 kV (3 kA時) | |
| 残留電圧Ures (N-PE) | ≤ 0.7 kV (In時) |
| ≤ 0.5 kV (10 kA時) | |
| ≤ 0.4 kV (5 kA時) | |
| ≤ 0.3 kV (3 kA時) | |
| TOV動作（UT時）（L-N） | 350 V AC (5 秒 / 耐電圧モード) |
| 460 V AC (120¨分/ 安全側事故モード) | |
| TOV動作（UT時）（L-PE） | 1464 V AC (200ミリ秒／耐久モード) |
| TOV動作（UT時）（N-PE） | 1200 V AC (200 ms / 耐電圧モード) |
| 応答時間tA（L-N） | ≤ 25 ns |
| 応答時間tA（L-PE） | ≤ 100 ns |
| 応答時間tA（N-PE） | ≤ 100 ns |
| 最大バックアップヒューズ、V字型貫通 | 80 A (gG) |
| 分岐配線の最大バックアップヒューズ | 315 A (gG) |
| 追加の技術データ | |
| 短絡電流評価ISCCR | 100 kA |
| 周囲条件 | |
| 保護等級 | IP20C (設置済み) |
| 使用周囲温度 | -40 °C ... 85 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| 周囲温度（配線時） | -5 °C ... 50 °C |
| 高度 | ≤ 5000 m (amsl) |
| 許容湿度（動作時） | 5 % ... 95 % |
| 衝撃（動作時） | 25g (半正弦 / 11 ms /3x ±X 、±Y 、±Z) |
| 振動（動作時） | 5g (10 ... 500 Hz / 2.5 h / X、Y、Z) |
| 標準/仕様 | IEC 61643-11 |
| 注記 | 2011 |
| 標準/仕様 | EN 61643-11 |
| 注記 | 2012 + A11:2018 |
| 取付けタイプ | DINレール：35 mm |
特長
取り扱いおよび安全性について先進的な機能を備えているため、設置が簡単で安全
最大限の性能と耐久性で、信頼性の高いシステム保護
最適化されたデザインと広範な製品ラインアップにより、幅広いアプリケーションで使用可能
包括的なデジタルデータとセレクタで計画も簡単
