SAC-4P-10,0-PVC/M 8FS B-L
-
センサ/アクチュエータケーブル
1404717

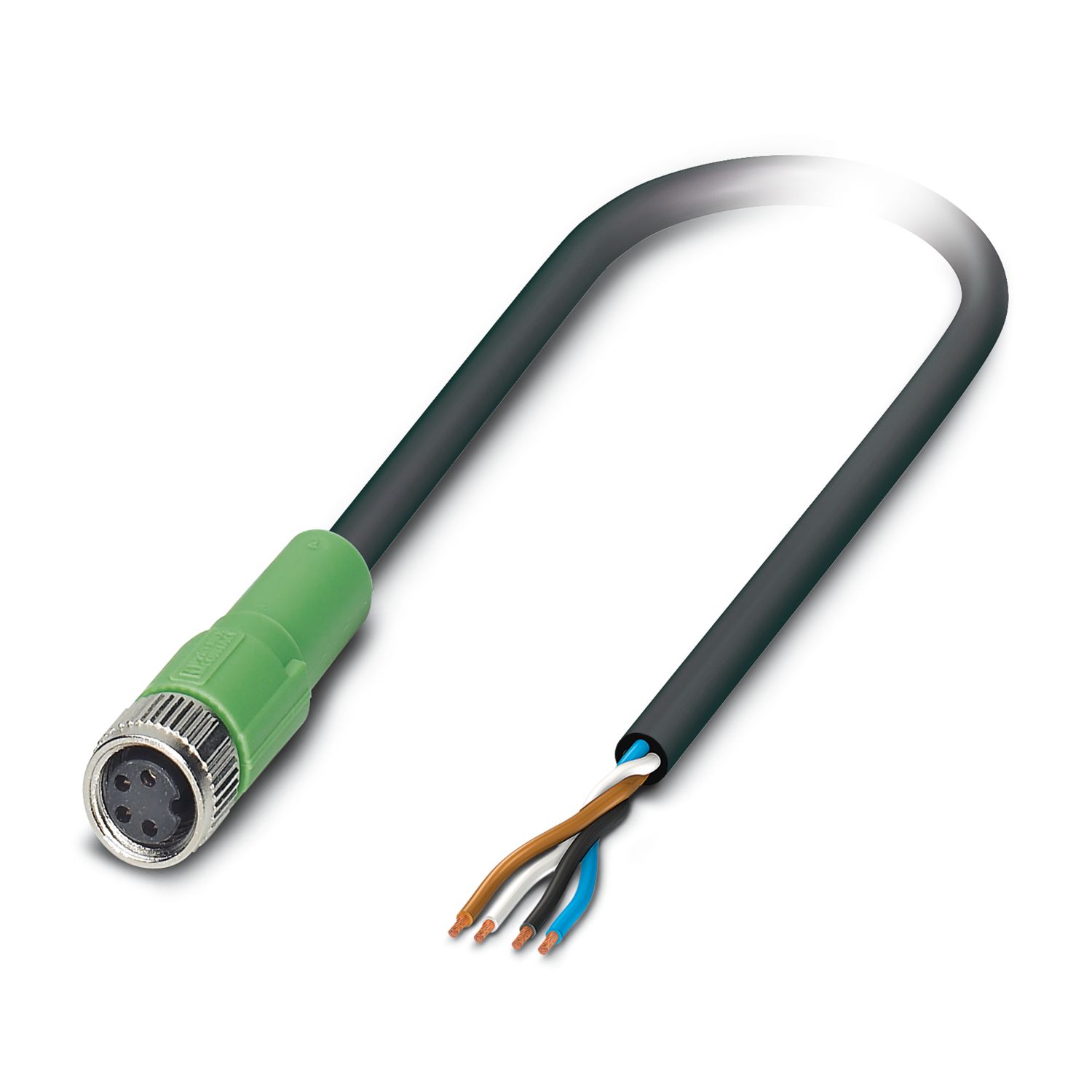

センサ/アクチュエータケーブル、4-極、PVC、黒 RAL 9005、片側フリー、上 メス ストレート M8、キーイング: A、ケーブル長: 10 m
製品の詳細
| 製品ライン | センサ／アクチュエータケーブル |
| アプリケーション | 標準 |
| 極数 | 4 |
| ケーブル引込み口の数 | 1 |
| シールド用 | なし |
| キーイング | A |
| 絶縁特性 | |
| 過電圧カテゴリ | II |
| 汚染度 | 3 |
| UL94難燃性クラス | HB |
| ハウジング材質 | TPU、難燃性、自己消火型 |
| コンタクト材質 | CuSn |
| コンタクト表面材質 | Ni/Au |
| コンタクトキャリア材質 | TPU GF |
| ねじ式接続の素材 | 亜鉛ダイカスト（ニッケル合金） |
| 絶縁抵抗 | ≥ 100 MΩ |
| 定格電圧UN | 30 V |
| 標準規格 IN | 4 A |
| 機械的仕様 | |
| 挿抜回数 | ≥ 100 |
| 状態表示 | なし |
| 状態表示あり | なし |
| 電線接続 | |
| 締付けトルク | 0.2 Nm (M8プラグインコネクタ) |
| 接続1 | |
| タイプ | 片側フリー |
| 接続 2 | |
| タイプ | メス ストレート M8 |
| 極数 | 4 |
| コーディングタイプ | A |
| 導体の長さ | 10 m |
| PVC黒 [PVC] | |
| 寸法図 |
|
| ケーブル重量 | 33 kg/km |
| 極数 | 4 |
| シールド用 | なし |
| ケーブルタイプ | PVC黒 [PVC] |
| 導体構造、信号線 | 32x 0.10 mm |
| AWG信号ライン | 24 |
| 電線断面積 | 4x 0.25 mm² (信号ライン) |
| ワイヤ径、絶縁部を含む | 1.25 mm ±0.02 mm |
| ケーブル外径 | 4.70 mm ±0.15 mm |
| 外部シース素材 | PVC |
| 外部シース、色 | 黒 RAL 9005 |
| 導体材質 | ベア銅線 |
| 芯線絶縁材質 | PVC |
| 単線、色 | 茶、白、青、黒 |
| 厚さ、絶縁 | ≥ 0.23 mm (芯線の絶縁) |
| ≥ 0.76 mm (外部ケーブルシース) | |
| 全ツイスト | 4線式、ツイスト |
| 最大導体抵抗 | 最大 78 Ω/km (20 °C時) |
| 絶縁抵抗 | ≥ 100 MΩ*km (20 °C時) |
| 定格電圧、ケーブル | ≤ 300 V |
| 試験電圧 | ≥ 3000 V |
| 難燃性 | UL-Style 2464に準拠 |
| 使用周囲温度 | -25 °C ... 80 °C (ケーブル、固定設置) |
| -5 °C ... 80 °C (ケーブル、可動設置) | |
| 周囲条件 | |
| 保護等級 | IP65 |
| IP67 | |
| IP68 | |
| 使用周囲温度 (メスコネクタ/オスコネクタ) | -25 °C ... 90 °C (プラグ/ソケット) |
| 標準割当て | M8オスコネクタ |
| 標準/仕様 | IEC 61076-2-104 |
特長
100 %電気試験済みのプラグインコンポーネントで簡単で安全
