QUINT4-PS/1AC/48DC/5 - 電源 - 2904610

製品の詳細

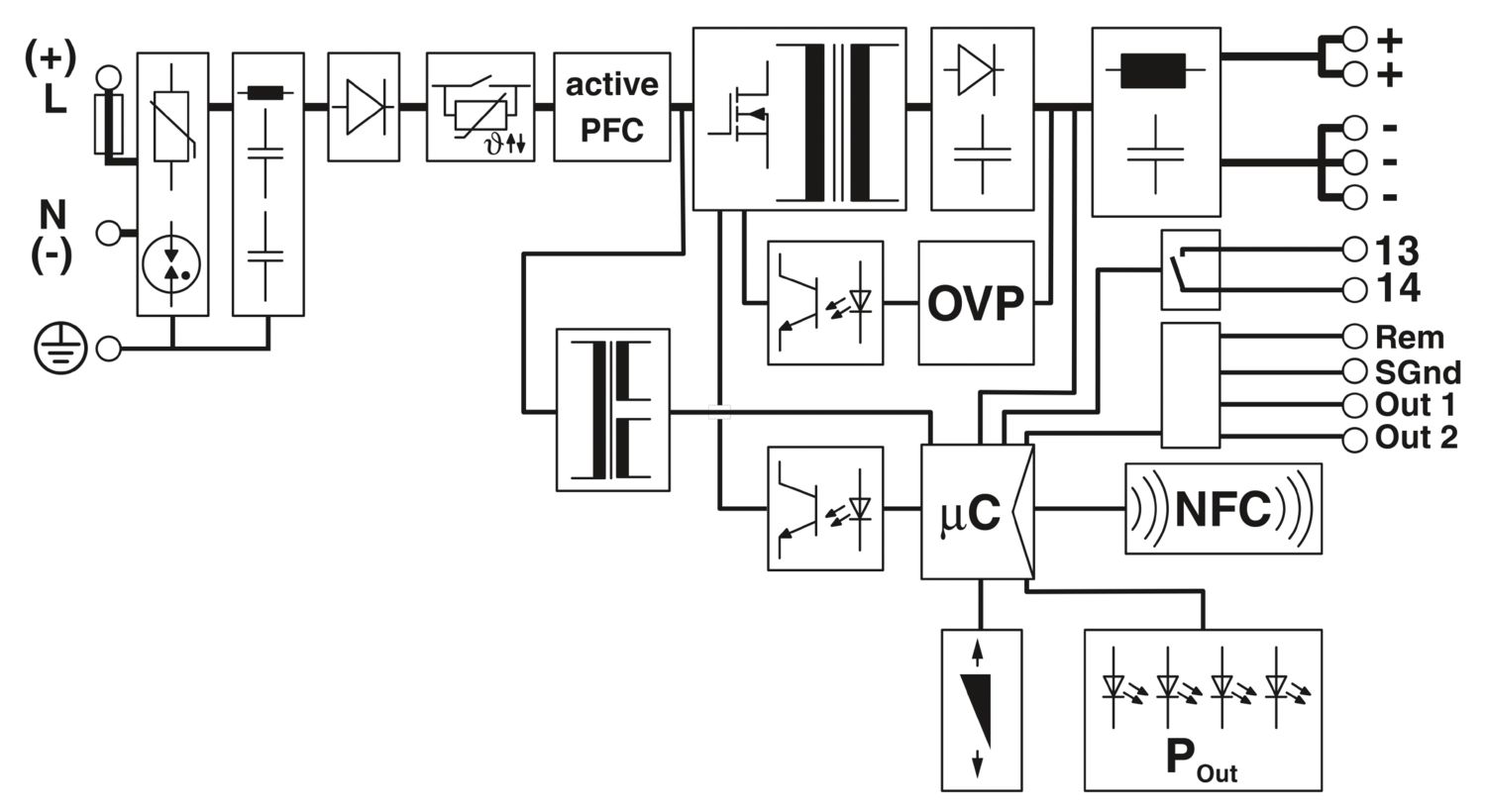

製品説明

技術データ

入力データ

制御入力（設定可能） Rem	出力電力ON/OFF（スリープモード）
既定	出力電力ON（RemとSGnd間で> 40 kΩ／24 V DC／オープンブリッジ）
AC動作
入力定格電圧範囲	100 V AC ... 240 V AC
入力電圧範囲	100 V AC ... 240 V AC -15 % ... +10 %
ディレーティング	< 100 V AC (1 %/V)
耐電圧、最大	300 V AC 60 s
通常の国内グリッド電圧	120 V AC
通常の国内グリッド電圧		230 V AC
電源の電圧種類	AC
突入電流	通常 16 A (25 °C時)
突入電流値 (I²t)	< 0.5 A²s
突入電流制限	16 A (1 ms後)
AC入力周波数範囲	50 Hz ... 60 Hz -10 % ... +10 %
周波数範囲 (f_N)	50 Hz ... 60 Hz -10 % ... +10 %
周波数範囲 (f_N)		16.7 Hz (EN 50163に準拠)
出力保持時間	通常 43 ms (120 V AC)
出力保持時間		通常 43 ms (AC 230 V)
消費電流	3.4 A (100 V AC)
		2.8 A (120 V AC)
		1.5 A (230 V AC)
		1.5 A (240 V AC)
定格消費電力	271 VA
保護回路	過度サージ電圧保護装置; バリスタ、ガス入りサージアレスタ
スイッチオンタイム	< 1 s
通常応答時間	300 ms (SLEEP MODEから)
内部ヒューズ	8 A (スローブローヒューズ内蔵)
入力保護用に推奨されるブレーカ	10 A ... 16 A (特性B、C、D、K、または同等)
PEへの放電電流	< 3.5 mA
PEへの放電電流		0.6 mA (264 V AC、60 Hz)
DC動作
入力定格電圧範囲	110 V DC ... 250 V DC
入力電圧範囲	110 V DC ... 250 V DC -18 % ... +40 %
ディレーティング	< 110 V DC (1 %/V)
電源の電圧種類	DC
消費電流	3 A (110 V DC)
消費電流		1.3 A (250 V DC)

出力データ

効率	通常 92.3 % (120 V AC)
効率		通常 93.5 % (230 V AC)
出力特性	U/I Advanced
		Smart HICCUP
		FUSE MODE
定格出力電圧	48 V DC
出力電圧（U_Set）の設定範囲	48 V DC ... 56 V DC (定量)
定格出力電流（I_N）	5 A
スタティックブースト（I_Stat.Boost）	6.25 A
ダイナミックブースト（I_Dyn.Boost）	10 A (5秒)
Selective Fuse Breaking (I_SFB)	30 A (15 ミリ秒)
磁気によるヒューズ破損	A1...A6 / B2 / C1...C2 / Z1...Z6
ディレーティング	> 60 °C ... 70 °C (2.5 %/K)
フィードバック電圧抵抗	≤ 60 V DC
出力での過電圧保護（OVP）	≤ 60 V DC
制御逸脱	< 0.5 % (静荷重変化 10～90%)
		< 4 % (動荷重10～90%、（10 Hz）)
		< 0.25 % (入力電圧の変化±10 %)
残存リプル	< 70 mV_PP (定格値の場合)
耐短絡	あり
無負荷保証	あり
出力電力	240 W
		300 W
		480 W
皮相電力	120 V, U_OUT = 48 V, I_OUT = stat. Boost
皮相電力		230 V, U_OUT = 48 V, I_OUT = stat. Boost
最大無負荷電力損失	< 3 W (120 V AC)
最大無負荷電力損失		< 3 W (230 V AC)
最大電力損失、定格負荷	< 19 W (120 V AC)
最大電力損失、定格負荷		< 16 W (230 V AC)
電力損失 SLEEP MODE	< 3 W (120 V AC)
電力損失 SLEEP MODE		< 3 W (230 V AC)
波高率	通常 1.5 (120 V AC)
波高率		通常 1,64 (230 V AC)
立ち上がり時間	< 1 s (U_Out = 10 % ... 90 %)
並列接続	可、冗長運転及び容量アップの並列運転が可能。
直列接続	あり
信号
信号接地SGnd	Out1、Out2、Rem用の基準電位
信号 Out 1 (設定可能)
デジタル	24 V DC 20 mA
既定	24 V DC 20 mA U_Out > 0.9 x U_Set用の24 V DC。
信号 Out 2 (設定可能)
デジタル	24 V DC 20 mA
アナログ	4 mA ... 20 mA ±5 % (負荷 ≤400 Ω)
既定	24 V DC 20 mA P_Out < P_N用24 V DC
信号リレー13/14 (設定可能)
既定	クローズ（U_out > 0.9 U_Set）
デジタル	24 V DC 1 A
デジタル		30 V AC/DC 0.5 A

接続データ

入力
接続方法	ネジ接続
最小電線径(単線)	0.2 mm²
最大電線径(単線)	2.5 mm²
接最小電線径(撚線)）	0.2 mm²
最大電線径(撚線)	2.5 mm²
単線／撚線の接続ポイント、フェルール付き、プラスチックスリーブあり、最小	0.25 mm²
単線／撚線の接続ポイント、フェルール付き、プラスチックスリーブあり、最大	2.5 mm²
単線／撚線の接続ポイント、フェルール付き、プラスチックスリーブなし、最小	0.25 mm²
単線／撚線の接続ポイント、フェルール付き、プラスチックスリーブなし、最大	2.5 mm²
最小接続電線サイズAWG	24
最大接続電線サイズAWG	14
剥き線長さ	6.5 mm
締付けトルク、最小値	0.5 Nm
締付けトルク、最大値	0.6 Nm
出力
接続方法	ネジ接続
最小電線径(単線)	0.2 mm²
最大電線径(単線)	2.5 mm²
接最小電線径(撚線)）	0.2 mm²
最大電線径(撚線)	2.5 mm²
単線／撚線の接続ポイント、フェルール付き、プラスチックスリーブあり、最小	0.25 mm²
単線／撚線の接続ポイント、フェルール付き、プラスチックスリーブあり、最大	2.5 mm²
単線／撚線の接続ポイント、フェルール付き、プラスチックスリーブなし、最小	0.25 mm²
単線／撚線の接続ポイント、フェルール付き、プラスチックスリーブなし、最大	2.5 mm²
最小接続電線サイズAWG	24
最大接続電線サイズAWG	14
剥き線長さ	6.5 mm
締付けトルク、最小値	0.5 Nm
締付けトルク、最大値	0.6 Nm
信号
接続方法	プッシュイン式
最小電線径(単線)	0.2 mm²
最大電線径(単線)	1 mm²
接最小電線径(撚線)）	0.2 mm²
最大電線径(撚線)	1.5 mm²
単線／撚線の接続ポイント、フェルール付き、プラスチックスリーブあり、最小	0.2 mm²
単線／撚線の接続ポイント、フェルール付き、プラスチックスリーブあり、最大	0.75 mm²
単線／撚線の接続ポイント、フェルール付き、プラスチックスリーブなし、最小	0.2 mm²
単線／撚線の接続ポイント、フェルール付き、プラスチックスリーブなし、最大	1.5 mm²
最小接続電線サイズAWG	24
最大接続電線サイズAWG	16
剥き線長さ	8 mm

信号伝達

シグナリングのタイプ	LED
	フローティング信号コンタクト
	アクティブ信号出力Out1（デジタル、コンフィグレーション可能）
	アクティブ信号出力Out2（アナログ、コンフィグレーション可能）
	リモート接点
	信号接地SGnd
信号出力
P_Out	> 100 % (LEDが黄色に点灯、出力電力 > 240 W)
	> 75 % (LEDが緑に点灯、出力電力 > 180 W)
	> 50 % (LEDが緑に点灯、出力電力 > 120 W)
U_Out	> 0.9×U_Set (LEDが緑色に点灯)
	< 0.9×U_Set (LEDが緑色に点滅)

電気特性

相の数	1.00
耐電圧入力―出力間	4 kV AC (タイプテスト)
	2 kV AC (定期試験)
耐電圧出力- PE間	0.5 kV DC (タイプテスト)
	0.5 kV DC (定期試験)
耐電圧入力- PE間	3.5 kV AC (タイプテスト)
	2.4 kV AC (定期試験)
スイッチング周波数	90.00 kHz ... 110.00 kHz (補助コンバータステージ)
	52.00 kHz ... 300.00 kHz (メインコンバータステージ)
	35.00 kHz ... 700.00 kHz (PFCステージ)

製品特性

製品ライン	電源
製品シリーズ	QUINT POWER
MTBF (IEC 61709, SN 29500)	> 1242000 h (25 °C)
		> 784000 h (40 °C)
		> 374000 h (60 °C)
環境保護指令	RoHS指令2011/65/EU
		WEEE
		Reach
絶縁特性
保護クラス	I
汚染度	2
平均寿命（電解コンデンサ）
電流	2.5 A
温度	40 °C
時間	326000 h
補足事項	120 V AC
平均寿命（電解コンデンサ）
電流	2.5 A
温度	40 °C
時間	321000 h
補足事項	230 V AC
平均寿命（電解コンデンサ）
電流	5 A
温度	25 °C
時間	452000 h
補足事項	120 V AC
平均寿命（電解コンデンサ）
電流	5 A
温度	25 °C
時間	618000 h
補足事項	230 V AC
平均寿命（電解コンデンサ）
電流	5 A
温度	40 °C
時間	159000 h
補足事項	120 V AC
平均寿命（電解コンデンサ）
電流	5 A
温度	40 °C
時間	218000 h
補足事項	230 V AC

寸法

外形寸法
幅	50 mm
高さ	130 mm
奥行き	125 mm
取付け寸法
設置時あき　右/左	5 mm / 5 mm
設置時あき　上/下	50 mm / 50 mm
別の組立て
幅	122 mm
高さ	130 mm
奥行き	53 mm

取付け

取付けタイプ	DINレール：35 mm
組立てに関する注意事項	スペース：P_N ≥50 %、左右5 mm、通電部の隣は15 mm、上下50 mm スペース：P_N <50 %、左右0 mm、上40 mm、下20 mm
取付け位置	水平DINレールNS 35（EN 60715準拠）
保護コーティング付き	なし

材料仕様

UL 94難燃性（ハウジング / 端子台）	V0
ハウジング材質	金属製
フード型	ステンレス製X6Cr17
サイドエレメントのタイプ	アルミ

環境条件と実際の条件

周囲条件
保護等級	IP20
使用周囲温度	-25 °C ... 70 °C (> 60 °C Derating: 2,5 %/K)
周囲温度（保管時/運搬時）	-40 °C ... 85 °C
周囲温度（起動時）	-40 °C
最大高度	≤ 5000 m (> 2000 m、ディレーティングに注意すること)
気候クラス	3K3 (EN 60721準拠)
最大許容相対湿度（動作時）	≤ 95 % (25 °C時、結露なし)
衝撃	18 ms、30g、各方向（IEC 60068-2-27準拠）
振動（動作）	5 Hz ... 100 Hz共振探査2.3g、90分、共振周波数2.3g、90分（DNV GL Class C準拠）
温度コード	T4 (-25 ... +70 °C; > 60 °C, Derating: 2,5 %/K)

規格と基準

鉄道アプリケーション	EN 50121-3-2
		EN 50121-4
		EN 50121-5
		IEC 62236-3-2
		IEC 62236-4
		IEC 62236-5
HART FSK Physical Layer Test Specification Compliance	出力電圧U_Out準拠
標準 - 電源高調波電流の制限	EN 61000-3-2
標準-電気的安全性	IEC 61010-2-201 (SELV)
標準 - 安全特別低電圧	IEC 61010-1 (SELV)
標準 - 安全特別低電圧		IEC 61010-2-201 (PELV)
標準 - 安全絶縁	IEC 61558-2-16
標準 - 安全絶縁		IEC 61010-2-201
規格―計測、制御、および研究所用機器のセーフティ	IEC 61010-1
標準 - 変換器の安全性	EN 61558-2-16
バッテリチャージ	DIN 41773-1
承認 - 電源電圧ディップに関する半導体産業の要件	SEMI F47-0706, EN 61000-4-11
過電圧カテゴリ
EN 61010-1	II (≤ 5000 m)
EN 62477-1	III (≤ 2000 m)

承認

CSA	CAN/CSA-C22.2 No. 60950-1-07
	CSA-C22.2 No. 107.1-01
UL承認	UL Listed UL 508
	UL/C-UL Recognized UL 60950-1
	UL ANSI/ISA-12.12.01 Class I、Division 2、 Group A、B、C、D T4（防爆区域）

EMCデータ

電磁適合性	EMC指令2014/30/EUに準拠
低電圧指令	低電圧指令2014/35/ECに準拠
ノイズ輻射のEMC要件	EN 61000-6-3
ノイズ輻射のEMC要件		EN 61000-6-4
ノイズイミュニティに対するEMC要件	EN 61000-6-1
ノイズイミュニティに対するEMC要件		EN 61000-6-2
電源のEMC要件	IEC 61850-3 (G,H)
電源のEMC要件		EN 61000-6-5（スイッチング機器）
伝導ノイズ放射
規格/規則	EN 55016
規格/規則		EN 61000-6-3（クラスB）
ノイズ輻射
規格/規則	他の基本標準EN 61000-6-5（発電所のイミュニティ）、 IEC/EN 61850-3 (電源)
ノイズ輻射
標準/規則	EN 55016
標準/規則		EN 61000-6-3（クラスB）
高調波電流
標準/規則	EN 61000-3-2
標準/規則		EN 61000-3-2（クラスA）
周波数範囲	0 kHz ... 2 kHz
フリッカー
標準/規則	EN 61000-3-3
標準/規則		EN 61000-3-3
周波数範囲	0 kHz ... 2 kHz
静電気放電
標準/規則	EN 61000-4-2
静電気放電
接触放電	8 kV (試験強度4)
空気中の放電	15 kV (試験強度4)
注釈	動作基準A
高周波電磁界
標準/規則	EN 61000-4-3
高周波電磁界
周波数範囲	80 MHz ... 1 GHz
試験場の強度	20 V/m (試験強度3)
周波数範囲	1 GHz ... 6 GHz
試験場の強度	10 V/m (試験強度3)
周波数範囲	1 GHz ... 6 GHz
試験場の強度	10 V/m (試験強度3)
注釈	動作基準A
高速過渡現象（バースト）
標準/規則	EN 61000-4-4
高速過渡現象（バースト）
入力	4 kV (試験強度4 - 非対称)
出力	4 kV (試験強度4 - 非対称)
信号	4 kV (試験強度4 - 非対称)
注釈	動作基準A
サージ電圧負荷（サージ）
入力	3 kV (試験強度4 - 対称)
入力		6 kV (試験強度4 - 非対称)
出力	1 kV (試験強度3 - 対称)
出力		2 kV (試験強度3 - 非対称)
信号	4 kV (試験強度4 - 非対称)
注釈	動作基準A
伝導妨害
標準/規則	EN 61000-4-6
伝導妨害
入力／出力／信号	非対称
周波数範囲	0.15 MHz ... 80 MHz
注釈	動作基準A
電圧	10 V (試験強度3)
電源周波磁場
標準/規則	EN 61000-4-8
周波数	16.7 Hz
		50 Hz
		60 Hz
試験場の強度	100 A/m
補足事項	60秒後
注釈	動作基準A
周波数	50 Hz
周波数		60 Hz
周波数範囲	50 Hz ... 60 Hz
試験場の強度	1 kA/m
補足事項	3 s
周波数	0 Hz
試験場の強度	300 A/m
補足事項	DC、60 s
電圧降下
標準/規則	EN 61000-4-11
電圧	230 V AC
周波数	50 Hz
電圧降下	70 %
周期数	0.5 / 1 / 25周期
補足事項	試験強度2
注釈	動作基準A：0.5 / 1 / 25周期
電圧降下	40 %
周期数	5 / 10 / 50周期
補足事項	試験強度2
注釈	動作基準A
電圧降下	0 %
周期数	0,5 / 1 / 5 / 50 / 250周期
補足事項	試験強度2
注釈	動作基準A：0.5 / 1周期動作基準B：5 / 50 / 250周期
パルス形状の磁場
標準/規則	EN 61000-4-9
試験場の強度	1000 A/m
注釈	動作基準A
減衰正弦波振動（リング波）
標準/規則	EN 61000-4-12
入力	2 kV (試験強度4 - 対称)
入力		4 kV (試験強度4 - 非対称)
注釈	動作基準A
非対称伝導妨害変数
標準/規則	EN 61000-4-16
試験レベル1	15 Hz 150 Hz (試験強度4)
電圧	30 V 3 V
試験レベル2	150 Hz 1.5 kHz (試験強度4)
電圧	3 V
試験レベル3	1.5 kHz 15 kHz (試験強度4)
電圧	3 V 30 V
試験レベル4	15 kHz 150 kHz (試験強度4)
電圧	30 V
試験レベル5	16.7 Hz 50 Hz 60 Hz (試験強度4)
電圧	30 V (常時)
試験レベル6	16.7 Hz 50 Hz 60 Hz (試験強度4)
電圧	300 V (1 s)
注釈	動作基準A
減衰振動波
標準/規則	EN 61000-4-18
入力、出力（試験レベル1）	100 kHz 1 MHz (試験強度3 - 対称)
電圧	1 kV
入力、出力（試験レベル2）	10 MHz
電圧	1 kV
入力、出力（試験レベル3）	100 kHz 1 MHz (試験強度3 - 非対称)
電圧	2.5 kV
信号（試験レベル1）	100 kHz 1 MHz (試験強度3 - 対称)
電圧	1 kV
信号（試験レベル2）	100 kHz 1 MHz (試験強度3 - 非対称)
電圧	2.5 kV
注釈	動作基準A
減衰振動磁場
標準/規則	EN 61000-4-10
試験場の強度	110 A/m
試験レベル1	100 kHz
試験場の強度	110 A/m
試験レベル2	1 MHz
注釈	動作基準A
基準
動作基準A	仕様範囲内で通常動作
動作基準B	一時的に動作不安定になった場合はデバイスが自動復帰
動作基準C	機器が自動的に修正あるいは操作部を作動させることで復元可能な動作への一時的な悪影響。

販売用データ

アイテム番号	2904610
梱包単位	1 pc
最低注文数	1 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	CMPI14
カタログのページ	ページ 241 (C-4-2019)
GTIN	4055626355061
1個あたりの重量（梱包を含む）	1,145.6 g
1個あたりの重量（梱包を含まない）	1,145 g
関税率	85044095
生産国	TH

分類

認証

Environmental product compliance

特長

モニタリング機能：エラーが発生する前にクリティカルな動作状態を表示

NFCで調整可能なシグナリング閾値と特性曲線でシステム可用性を最大限に発揮

最大125％の持続電力を用いたスタティックブーストで簡単にシステムを拡張し、5秒間で最大200%のダイナミックブーストで起動が難しい負荷を起動することができるパワーリザーブ

高い耐性、ガス入り放電管搭載、および20msを超える主電源障害時の保持

金属製ハウジングと-40～+70°Cの幅広い温度範囲で堅牢な設計

広範囲入力と国際認証パッケージで全世界で使用可能です。

ECLASS-11.0	27040701
ECLASS-13.0	27040701
ECLASS-12.0	27040701

EU RoHS
既知の範囲で免責が生じます	はい
EU RoHS 物質要件を満たしています	6(c), 7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-25 製品関連の中国版RoHS宣言書の表は、各製品のダウンロードエリアの「メーカーからのお知らせ」にてご覧いただけます。EFUP-Eを有する製品はすべて、中国版RoHS宣言書の表は発行・要求されません。
