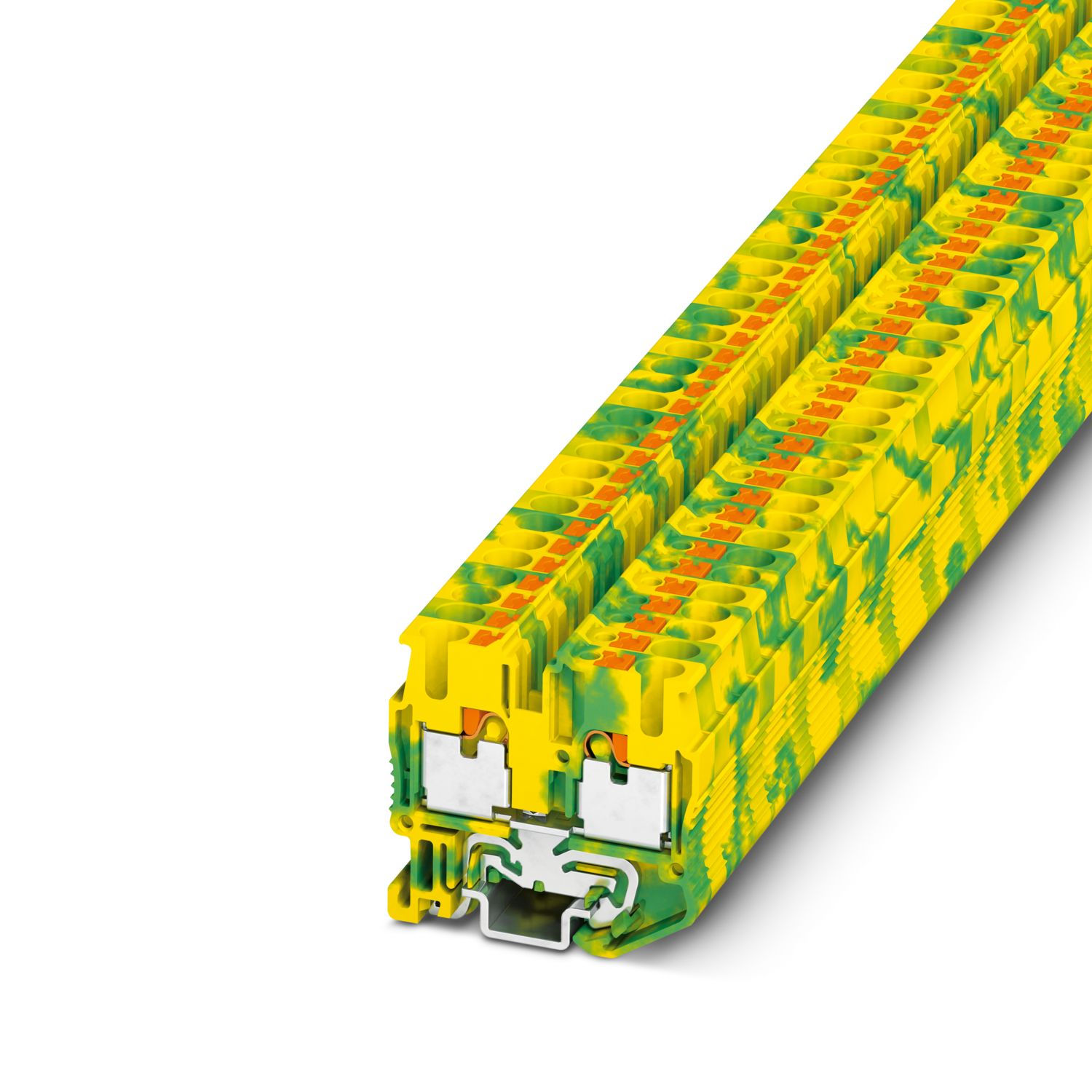

MPT 2,5-PE - ミニアース端子台

3248130

ミニアース端子台、接続数: 2、接続方式: プッシュイン式、 1段、定格断面積: 2.5 mm²、断面積: 0.14 mm² - 4 mm²、取付けタイプ: NS 15、色: 緑ー黄

製品の詳細

製品ライン	ミニチュア端子台
アプリケーション	鉄道産業
	メカニカルエンジニアリング
	プラントエンジニアリング
接続数	2
行の数	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	6 kV
規準状態での最大損失電力	0 W

段あたり接続数	2
定格接続サイズ	2.5 mm²
定格断面積 AWG	12
1段
注記	DINレールの電流容量を確認してください。
剥き線長さ	8 mm ... 10 mm
内部シリンダゲージ	A3
準拠規格	IEC 60947-7-2
接続電線サイズ、単線	0.14 mm² ... 4 mm²
断面積AWG	26 ... 12 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.14 mm² ... 2.5 mm²
接続電線サイズ、撚線[AWG]	26 ... 14 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.14 mm² ... 2.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.14 mm² ... 2.5 mm²
定格電線断面積	2.5 mm²
1段直接接続可能な電線断面積
接続電線サイズ、単線	0.34 mm² ... 4 mm²
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.34 mm² ... 2.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.34 mm² ... 2.5 mm²

定格データ（ATEX/IECEx）
表示記号	 II 2 GD Ex eb IIC Gb
動作温度範囲	-60 °C ... 110 °C
Ex認証済みアクセサリ	3248140 D-MPT 2,5
	1204504 SZF 0-0,4X2,5
	3022263 CLIPFIX 15
出力	(常時)
Ex接続データ概要
定格接続サイズ	2.5 mm²
定格断面積 AWG	14
電線接続容量（単線）	0.14 mm² ... 4 mm²
電線接続容量 AWG	26 ... 12
電線接続容量（撚線）	0.14 mm² ... 2.5 mm²
電線接続容量 AWG	26 ... 14

幅	5.2 mm
終端板の幅	2.2 mm
高さ	36 mm
奥行き	32.1 mm
NS 15の奥行き	32.8 mm

色	緑-黄
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)）	130 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
放熱量NFPA 130（ASTM E 1354）	28 MJ/kg
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

機械的仕様
開放サイドパネル	あり

振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2008-03
範囲	寿命テストカテゴリ2、クラスB、台車に搭載
周波数	F₁ = 5 Hz～f₂ = 250 Hz
ASDレベル	6.12 (m/s²)²/Hz
加速	3,12g
各軸のテスト時間	5 h
試験方向	X、Y、Z軸
試験結果	試験合格
衝撃試験
仕様	DIN EN 50155 (VDE 0115-200):2008-03
パルス形状	半正弦波
加速	30g
衝撃時間	18 ms
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
試験結果	試験合格
周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-2

取付けタイプ	NS 15

販売用データ

アイテム番号	3248130
梱包単位	50 pc
最低注文数	50 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	BE2261
カタログのページ	ページ 97 (C-1-2019)
GTIN	4046356768726
1個あたりの重量（梱包を含む）	6.685 g
1個あたりの重量（梱包を含まない）	6 g
関税率	85369010
生産国	PL

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
			26 - 12

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
				0.14 - 2.5

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
使用グループ B
			26 - 12
使用グループ C
			26 - 12
使用グループ D
			26 - 12

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
				0.14 - 2.5

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
撚線のみ				0.14 - 2.5
単線のみ				0.14 - 4

Environmental product compliance

互換性のある製品

アクセサリ

特長

コンパクト設計で大幅な省スペース化を実現

1か所のブリッジシャフトで柔軟性向上

各接続ポイントにマーキング溝があり配列が明確

工具を使用しないメンテナンス不要のPush-in式接続テクノロジで、電線接続の時間を短縮

一般的なあらゆるテスト用プローブが使用できるテストオプション

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
