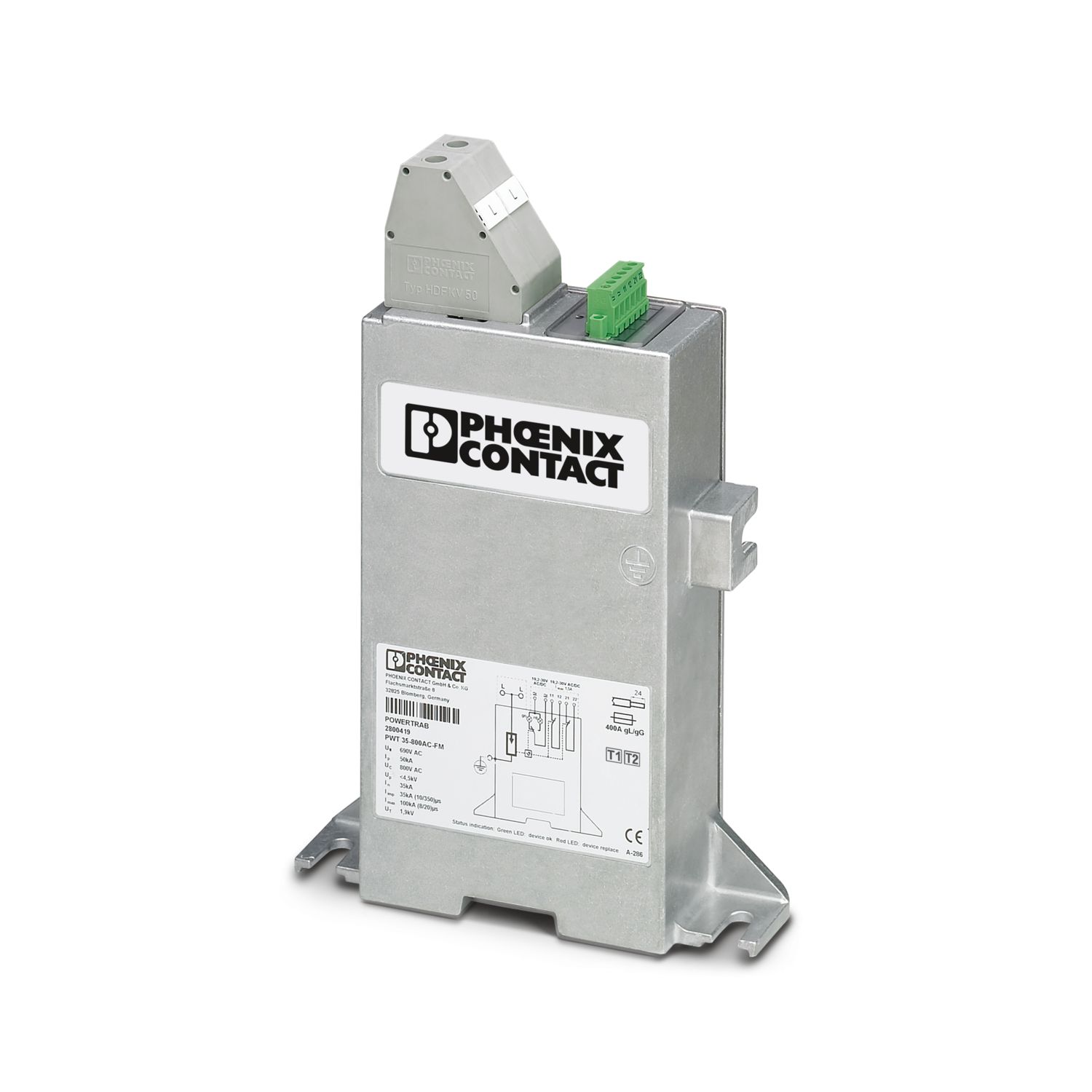

PWT 35-800AC-FM
-
クラス1/2直撃雷用サージアレスタ
2800419
直撃雷用サージアレスタ、タイプ1/2 / クラスI/IIに準拠、接地線と中性線を1本のケーブルに組み合わせて単相電源ネットワークに対応（L1、PEN）。
製品の詳細

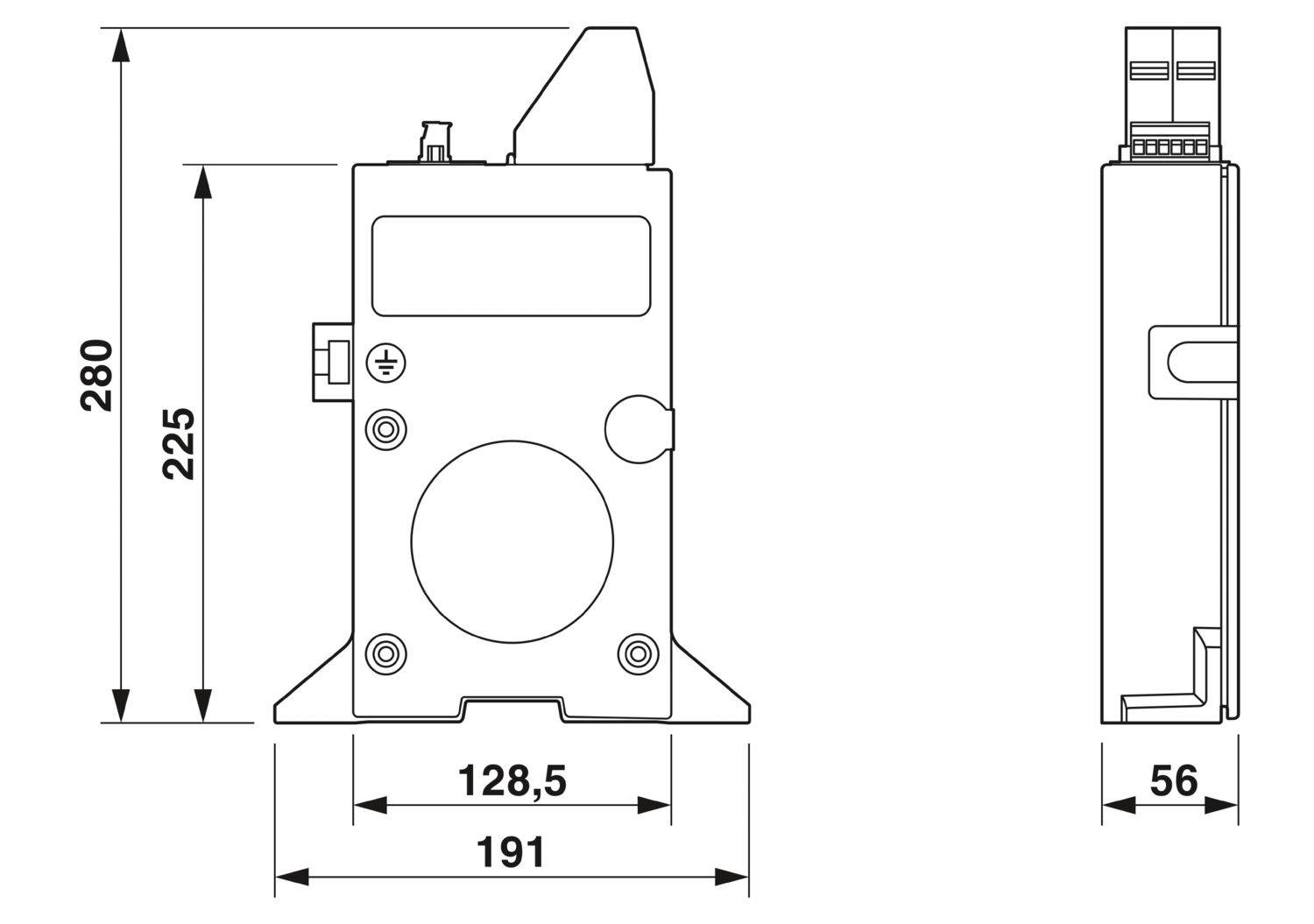

| 概要 | |
| 注記 | 2本の8 mmねじを8 Nmで絶縁面または接地面にアッセンブリ |
| IEC 60099-4準拠の長波サージ電流2 ms：250 x 1.0 kA；500 x 0.5 kA | |
| 製品ライン | アレスタの組合せ |
| 製品シリーズ | POWERTRAB |
| IECカテゴリ | I / II |
| T1 / T2 | |
| ENクラス | T1 / T2 |
| IEC電源システム | TN-C |
| IT | |
| タイプ | 設置モジュール |
| 極数 | 1 |
| メッセージサージ保護破損 | LED、リモート表示接点 |
| 絶縁特性 | |
| 過電圧カテゴリ | 8 kV: IV (600 V), III (1000 V) |
| 汚染度 | 3 |
| 定格周波数fN | 50 Hz (60 Hz) |
| 定格電圧UN | 690 V AC |
| インジケータ/リモート表示 | |
| 連続名 | リモート障害表示接点 |
| Schaltfunktion | 2 b接点 、 1極 |
| 定各電圧 | 30 V AC |
| 30 V DC | |
| 動作電流 | 1.5 A AC |
| 1.5 A DC | |
| 電源: 状態表示／リモート表示 | |
| 定各電圧 | 19.2 V AC/DC ... 30 V AC/DC |
| 動作電流 | 7 mA AC/DC ... 13 mA AC/DC |
| 定格電流 | 10 mA AC/DC |
| 必要とされる最大バックアップヒューズ | 1 A (e.g. T to IEC 127-2/III) |
| 干渉イミュニティ、IEC 61000-4-5準拠（コア-コア） | 1 kV |
| 干渉イミュニティ、IEC 61000-4-5準拠（コア-接地） | 6 kV |
| ダブル接続 | |
| 接続方法 | ネジ接続 |
| ネジ山 | M6 |
| 締付けトルク | 8.5 Nm |
| 剥き線長さ | 24 mm |
| 撚線接続断面積 | 16 mm² ... 50 mm² |
| 接続電線サイズ、単線 | 16 mm² ... 50 mm² |
| 接続電線断面積AWG | 6 ... 1/0 |
| PEケーブル接続 | |
| 接続方法 | 丸型圧着端子 |
| 締付けトルク | 20 Nm |
| 撚線接続断面積 | 16 mm² ... 95 mm² |
| 接続電線サイズ、単線 | 16 mm² ... 95 mm² |
| 接続電線断面積AWG | 6 ... 3/0 |
| リモート障害表示接点 | |
| ネジ山 | M3 |
| 締付けトルク | 0.55 Nm |
| 剥き線長さ | 7 mm |
| 撚線接続断面積 | 0.2 mm² ... 2.5 mm² |
| 接続電線サイズ、単線 | 0.2 mm² ... 2.5 mm² |
| 接続電線断面積AWG | 24 ... 12 |
| 外形寸法 |
|

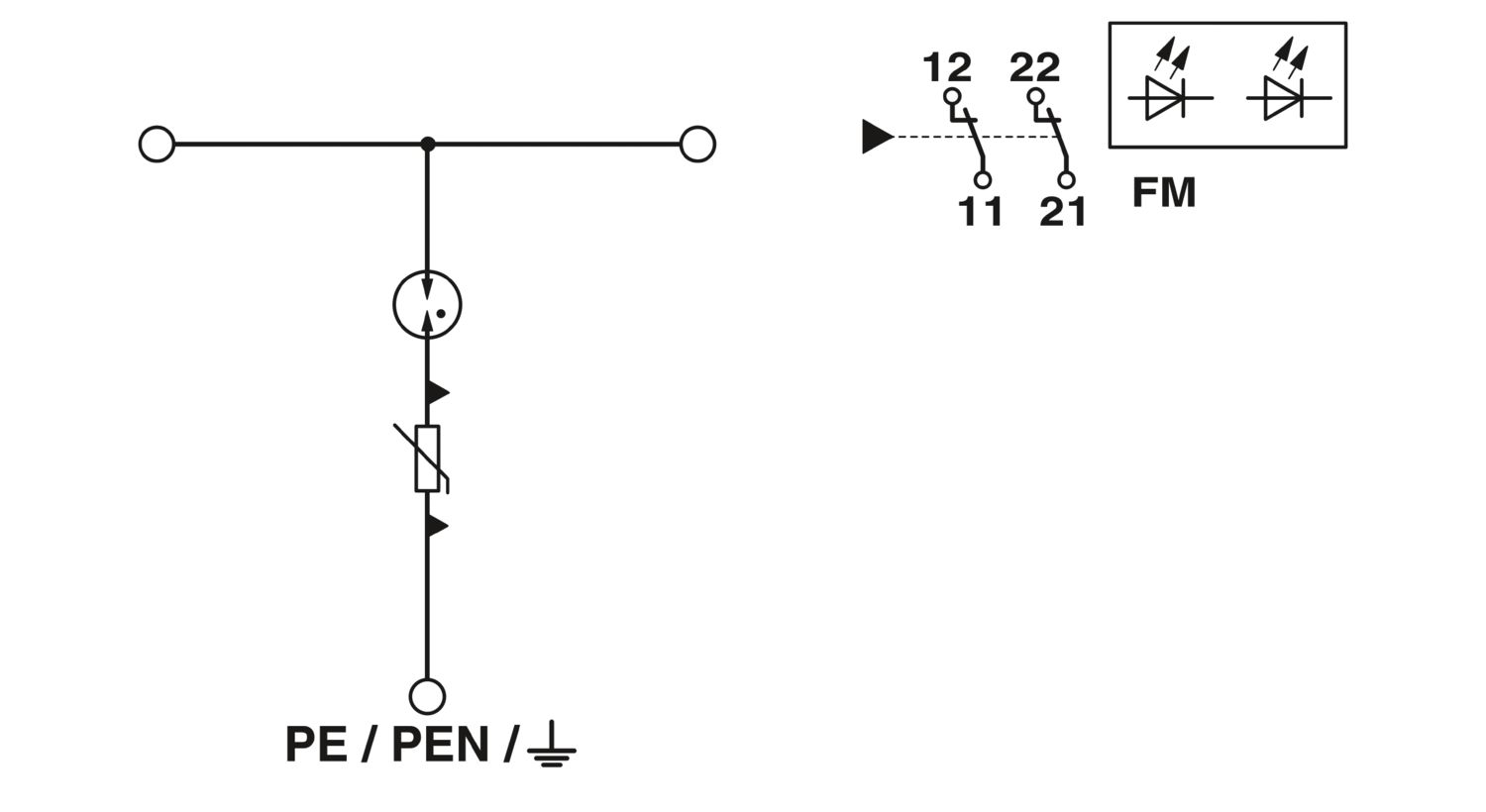

| 幅 | 56 mm |
| 高さ | 191 mm |
| 奥行き | 280 mm |
| 水平ピッチ | 3 区分 |
| 色 | 銀色 |
| UL94難燃性クラス | V-2 |
| 素材のCTI値 | 600 |
| 250 | |
| 絶縁材質 | PA/PC |
| 素材グループ | I (PA 6.6/PC) |
| IIIa (PA 4.6) | |
| ハウジングの材質 | ダイキャストアルミニウム、耐塩水性 |
| ハウジング表面材質 | アルミニウムダイカスト製 |
| 機械的仕様 | |
| 開放サイドパネル | なし |
| 保護経路 | L-PE |
| 作動方向 | 1L-PEN |
| 定格電圧 UN | 690 V AC |
| 554/960 V AC (TN-C) | |
| 690 V AC (IT) | |
| 定格周波数fN | 50 Hz (60 Hz) |
| 最大連続電圧UC (L-PE) | 800 V AC |
| 公称負荷電流IL | 150 A (50 mm²の直接貫通配線。) |
| 接地ケーブル電流IPE | ≤ 20 µA |
| 待機消費電力PC | ≤ 16 mVA |
| 定格放電サージ電流In (8/20) µs（L-PE） | 35 kA |
| 最大放電電流Imax (8/20) µs (L-PE) | 100 kA |
| インパルス放電電流(10/350) µs（L-PE）、充電 | 17.5 A（アンペア） |
| インパルス放電電流(10/350) µs（L-PE）、特定のエネルギー | 305 kJ/Ω |
| インパルス放電電流(10/350) µs（L-PE）、ピーク電流値limp | 35 kA |
| 定格続流遮断電流Ifi (L-PE) | 50 kA |
| 短絡電流評価ISCCR | 50 kA |
| 保護レベルUp（L-PE） | ≤ 4.5 kV |
| 残留電圧Ures（L-PE） | ≤ 2.7 kV (In時) |
| ≤ 2.5 kV (20 kA時) | |
| ≤ 2.3 kV (10 kA時) | |
| ≤ 2.2 kV (5 kA時) | |
| ≤ 2.1 kV (3 kA時) | |
| TOV動作（UT時）（L-PE） | 1960 V AC (200 ms / 耐電圧モード) |
| 1500 V AC (5 秒 / 耐電圧モード) | |
| 応答時間tA（L-PE） | ≤ 100 ns |
| 最大バックアップヒューズ、V字型貫通 | 125 A (gG、35 mm²以上) |
| 分岐配線の最大バックアップヒューズ | 400 A (gG、50 mm² x 2) |
| 800 A (aR（最大放電電流limp = 25 kA以内）) |
| 周囲条件 | |
| 保護等級 | IP20 (すべての接続ポイント使用時のみ) |
| 使用周囲温度 | -40 °C ... 80 °C |
| -40 °C ... 55 °C (≥ 35 mm²の直列貫通配線) | |
| 周囲温度（保管時/運搬時） | -40 °C ... 80 °C |
| 高度 | ≤ 4000 m (amsl) |
| 許容湿度（動作時） | 5 % ... 95 % |
| 衝撃（動作時） | 25g (半正弦 / 11 ms /3x ±X 、±Y 、±Z) |
| 振動（動作時） | 5g (10 ... 150 Hz / 2.5 h / X, Y, Z) |
| 4g (5 ... 100 Hz / X、Y、Z - GLに準拠 ) | |
| UL仕様 | |
| 最大連続動作電圧MCOV（L-G） | 800 V AC |
| 公称放電電流 In (L-G) | 20 kA |
| 保護経路 | L-G |
| 定格電圧 | 690 V AC |
| 分電システム | Single phase |
| 定格周波数 | 60 Hz |
| 測定制限電圧MLV (L-G) | 4370 V |
| SPDタイプ | 4CA |
| ULインジケータ/リモート表示 | |
| 動作電圧 | 30 V AC |
| DC動作電圧 | 30 V DC |
| 動作電流AC | 1.5 A AC |
| DC動作電流 | 1.5 A DC |
| UL接続データ ダブル接続 | |
| 締付けトルク | 75 lbf-in. |
| 接続電線断面積AWG | 1/0 ... 6 |
| UL接続データ PEケーブル接続 | |
| 締付けトルク | 175 lbf-in. |
| 接続電線断面積AWG | 3/0 |
| 標準/仕様 | IEC 61643-11 |
| 注記 | 2011 |
| 標準/仕様 | EN 61643-11 |
| 注記 | 2012 |
| 取付けタイプ | ネジ取付け |
特長
堅牢な設計で厳しい環境での使用に対応
さまざまなネットワークタイプ向けの汎用ソリューション
状態表示による監視機能
リモート表示接点で多段階状態モニタリング
