RAD-DAIO6-IFS
-
I/O拡張モジュール
2901533

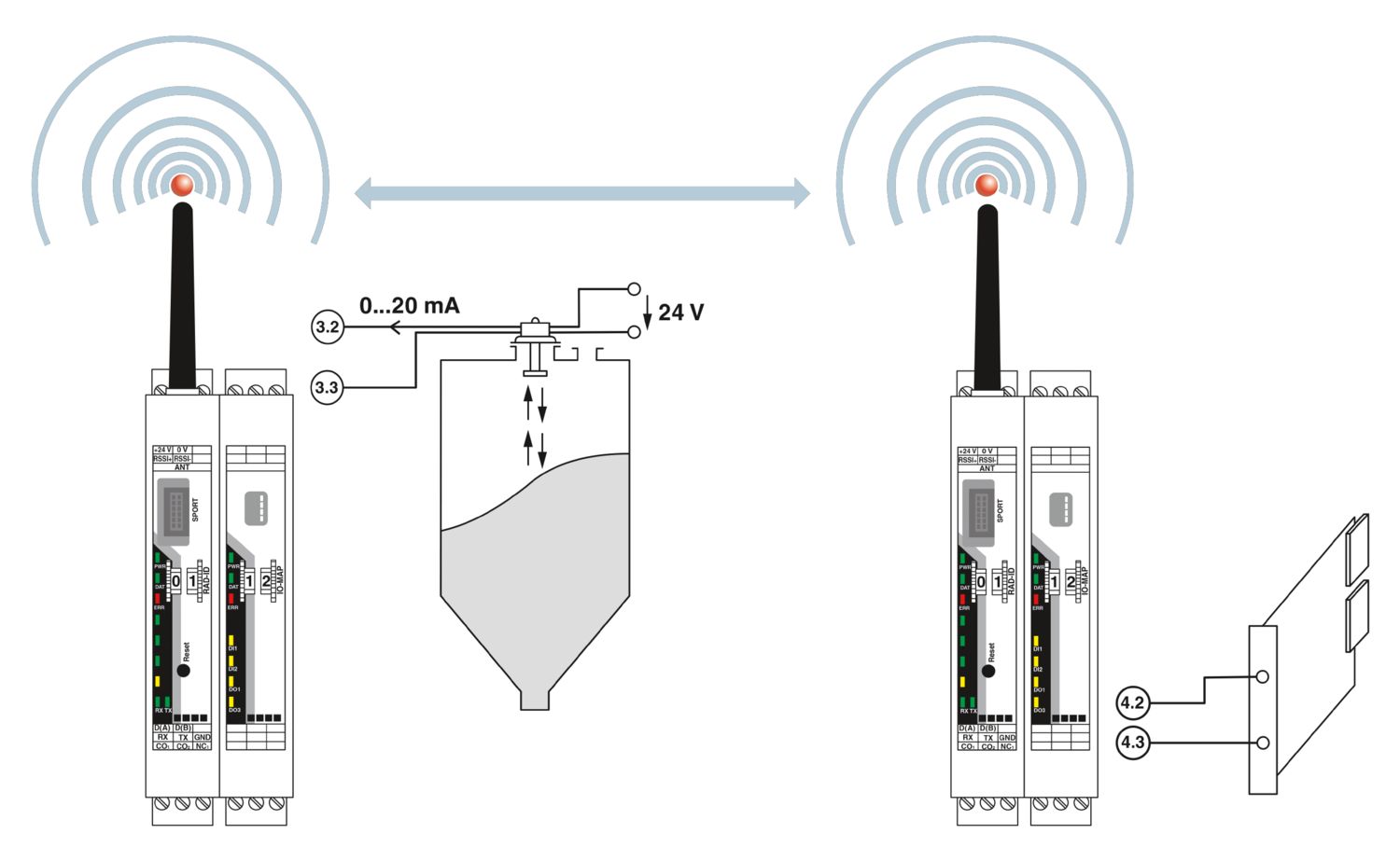

Radioline - I/O拡張モジュール、デジタル入力2点とデジタル出力2点（0 V AC/DC～250 V AC/DC）およびアナログ入力1点（0/4 mA～20 mA）とアナログ出力1点（0/4 mA～20 mA、0 V～10 V）。製品は、「サイバーレジリエンス法（CRA）」への準拠に向けた準備が進められています。
この製品を操作するには追加の製品が必要となります。
必須アクセサリ
無料でダウンロードができます。
ダウンロード
製品の詳細

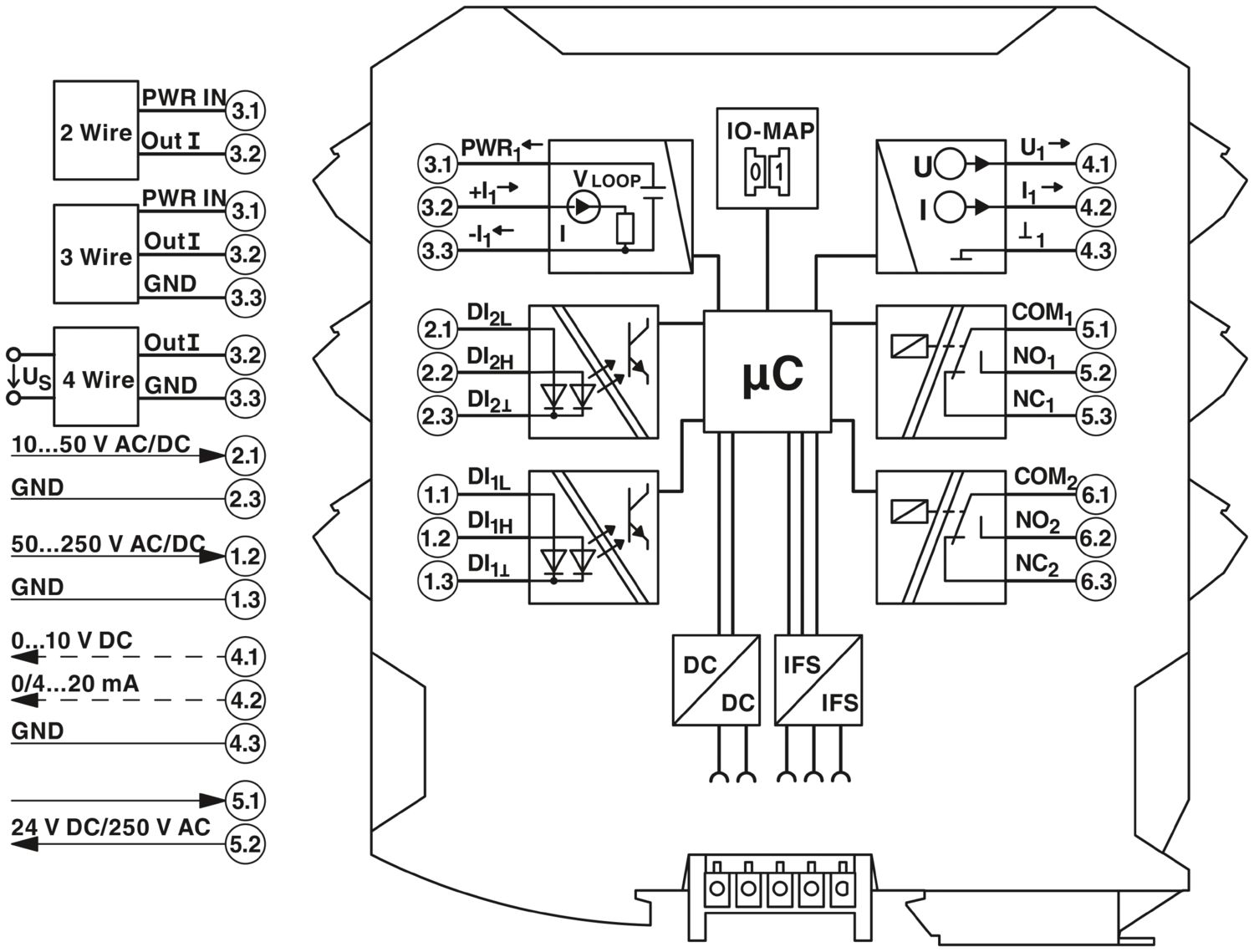

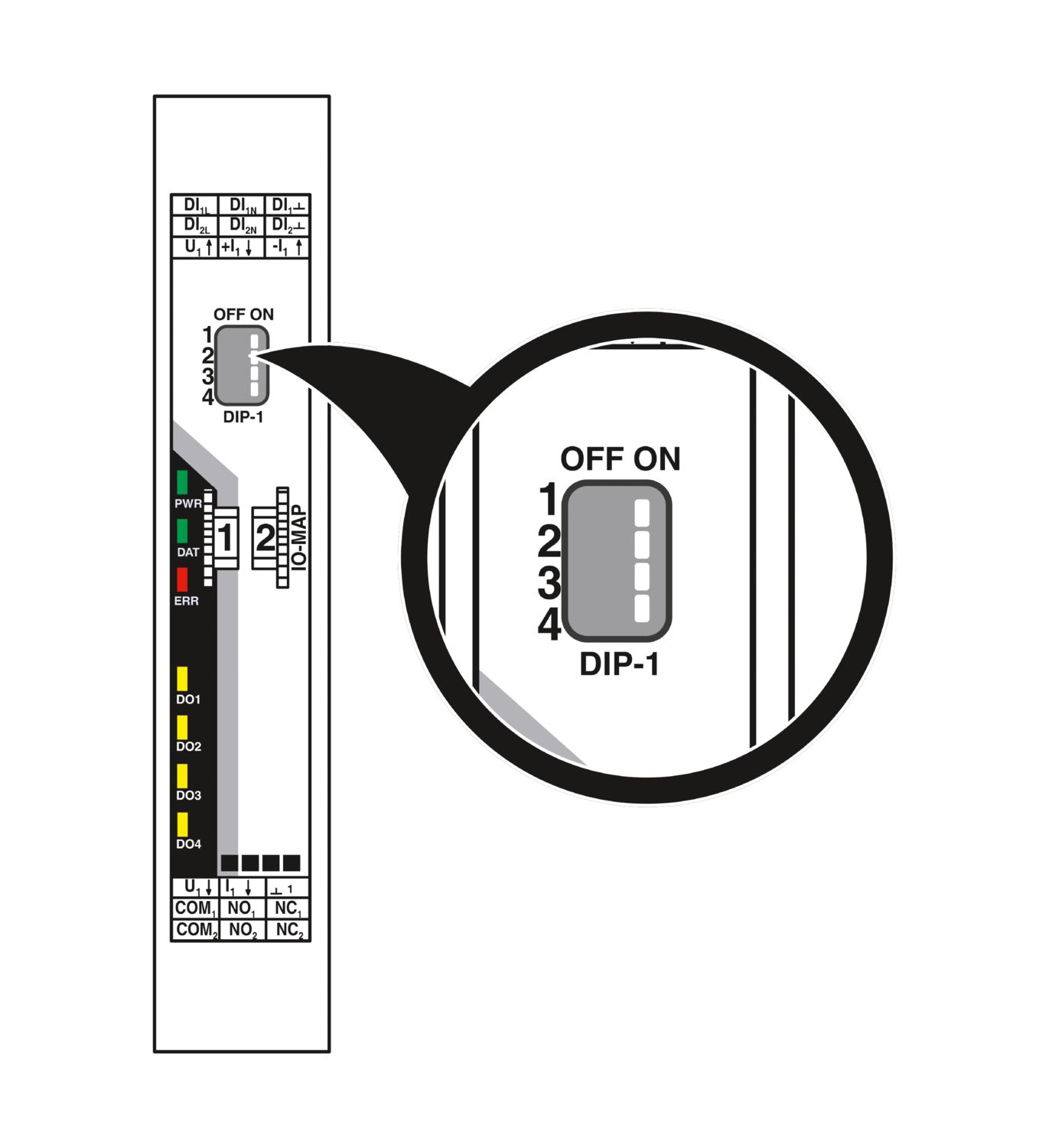

| アプリケーションノート | |
| アプリケーションノート | 産業用途専用 |
| アプリケーションノート | 現時点では、EUサイバーレジリエンス法（CRA）に関する現在入手可能な情報に基づき、2027年12月11日時点で同法の要件に準拠するよう、製品の準備を進めております。 |
| 製品の種類 | 拡張モジュール |
| MTTF | 889 年 (SN 29500規格、温度25°C、動作サイクル21%) |
| 391 年 (SN 29500規格、温度40°C、動作サイクル34.25%) | |
| 151 年 (SN 29500規格、温度40°C、動作サイクル100%) | |
| 絶縁特性 | |
| 過電圧カテゴリ | II |
| 汚染度 | 2 |
| 電気的絶縁 | 300 V (定格絶縁電圧（デジタル入力 // デジタル出力 // TBUS電源間、EN/IEC 61010準拠の強化絶縁）) |
| 50 V (定格絶縁電圧（アナログ入力 / アナログ出力 / TBUS電源間、EN/IEC 61010準拠の強化絶縁）) | |
| 300 V (定格絶縁電圧（デジタル入力および出力 // アナログ入力および出力間、EN/IEC 61010準拠の強化絶縁）) | |
| 300 V (定格絶縁電圧（隣接する機器へ、EN/IEC 61010準拠の基本絶縁）) | |
| デジタルI/Oのテスト電圧 | 2.5 kV AC (50 Hz、1 分) |
| アナログI/Oのテスト電圧 | 1.5 kV AC (50 Hz、1 分) |
| 規準状態での最大損失電力 | 2.28 W |
| 過度サージ電圧保護装置 | あり |
| 電源 | |
| 電圧範囲 | 19.2 V DC ... 30.5 V DC (DINレールバスコネクタ) |
| 最大消費電流 | ≤ 95 mA (DC 24 V、25℃時) |
| デジタル | |
| 最大消費電流 | < 1 mA |
| アナログ | |
| 入力内容 | アナログ入力 |
| 入力数 | 1 |
| 電流入力信号 | 0 mA ... 20 mA (DIPスイッチで設定可能) |
| 4 mA ... 20 mA (DIPスイッチで設定可能) | |
| 最大電流入力信号 | 22 mA |
| 電流入力抵抗 | < 70 Ω |
| 分解能 | 16 Bit |
| 精度 | ≤ 0.02 % (25 °C時) |
| 保護回路 | 短絡および過負荷保護 |
| 温度係数、通常 | 通常 0.0025 %/K (-40 °C ... +70 °C時) |
| 電源 | 12 V DC (UANA（端子台PWR1、+I1経由、パッシブセンサ用、25 mA)) |
| デジタル | |
| 入力内容 | デジタル入力 |
| 入力数 | 2 |
| 電圧入力信号 | 0 V AC/DC ... 250 V AC/DC |
| スイッチングレベル「0」信号 | 0 V AC/DC ... 4 V AC/DC (低電圧入力) |
| 0 V AC/DC ... 20 V AC/DC (高電圧入力) | |
| スイッチングレベル「1」信号 | 10 V AC/DC ... 50 V AC/DC (低電圧入力) |
| 50 V AC/DC ... 250 V AC/DC (高電圧入力) | |
| カウンター周波数 | ≤ 2 Hz |
| デジタル | |
| 出力名 | リレー出力 |
| 出力数 | 2 |
| 接点の種類 | c接点 |
| 接点材質 | AgSnO2 |
| 最大スイッチング電圧 | 250 V AC/DC |
| 最小スイッチング電流 | ≥ 10 mA |
| 最大スイッチング電流 | 2 A (250 V AC) |
| 0.168 A (250 V DC) | |
| 2 A (24 V DC) | |
| 機械的寿命 | 1x 107 サイクル |
| 電気的寿命 | 2x 105サイクル (2 A、AC 250 V、cosφ 0.4時) |
| 2x 105サイクル (1 A、DC 24 V、L/R = 48 ms時) | |
| 最大スイッチング周波数 | 2 Hz |
| 出力動作（DIPスイッチで調整） | 保持/リセット |
| アナログ | |
| 出力名 | アナログ出力 |
| 出力数 | 1 |
| 電圧出力信号 | 0 V ... 10 V |
| 最大電圧出力信号 | ~ 10.83 V |
| 電流出力信号 | 0 mA ... 20 mA |
| 4 mA ... 20 mA | |
| 最大電流出力信号 | ~ 21.67 mA |
| 負荷 | ≥ 10 kΩ |
| ≤ 500 Ω | |
| 解像度 | 16 ビット |
| 精度 | ≤ 0.02 % (25 °C時) |
| 通常 0.5 % (電圧出力) | |
| 温度係数、通常 | 通常 0.0025 %/K (-40 °C ... +70 °C時) |
| 保護回路 | 出力の過電流保護 |
| 締付けトルク | 0.5 Nm ... 0.6 Nm |
| 5 lbf-in. ... 7 lbf-in. | |
| 接続方法 | ネジ接続 |
| 剥き線長さ | 7 mm |
| 最小電線径(単線) | 0.2 mm² |
| 最大電線径(単線) | 2.5 mm² |
| 接最小電線径(撚線)） | 0.2 mm² |
| 最大電線径(撚線) | 2.5 mm² |
| 最小接続電線サイズAWG | 24 |
| 最大接続電線サイズAWG | 14 |
| 締付けトルク | 0.5 Nm ... 0.6 Nm |
| 5 lbf-in. ... 7 lbf-in. |

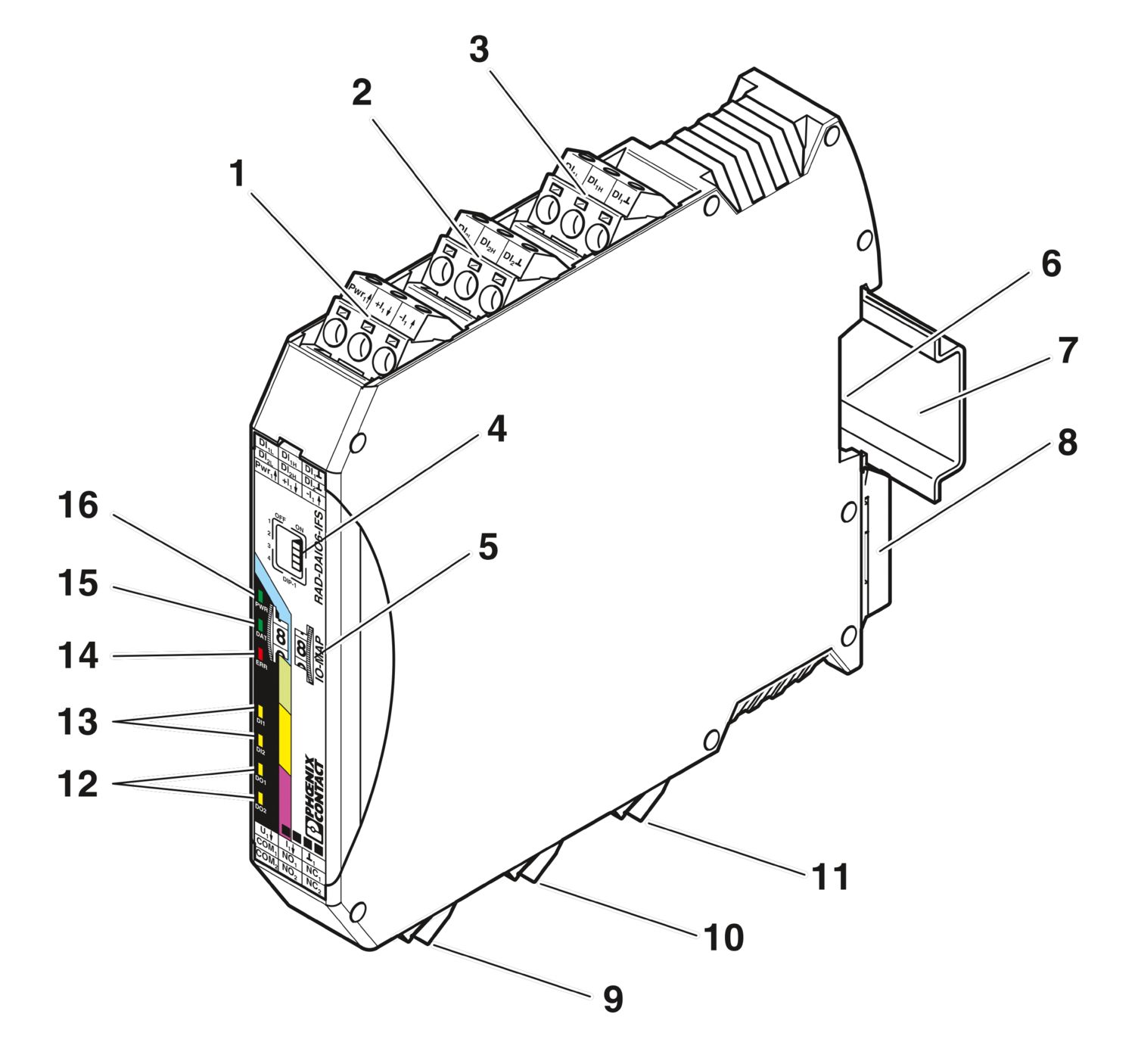

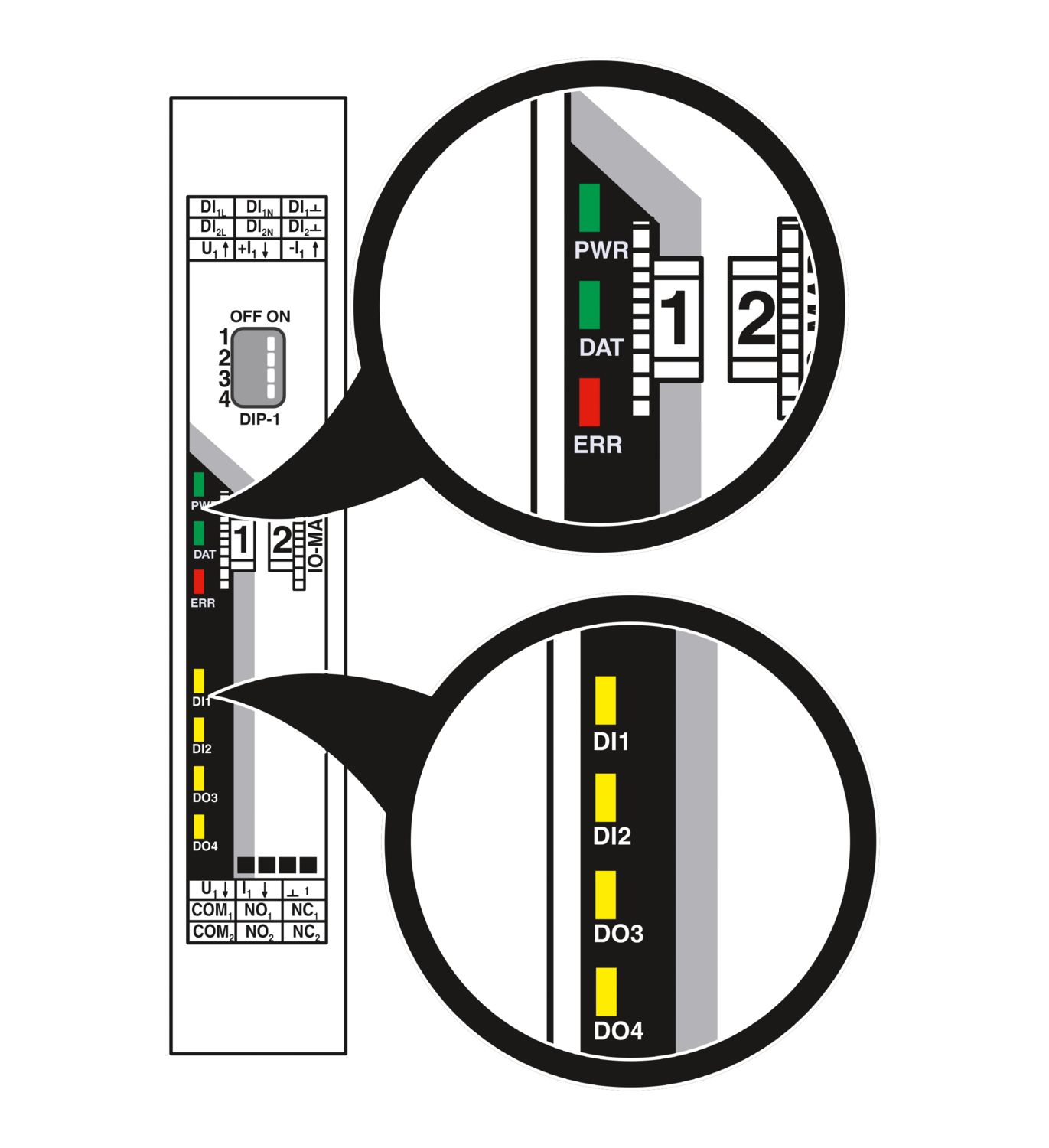

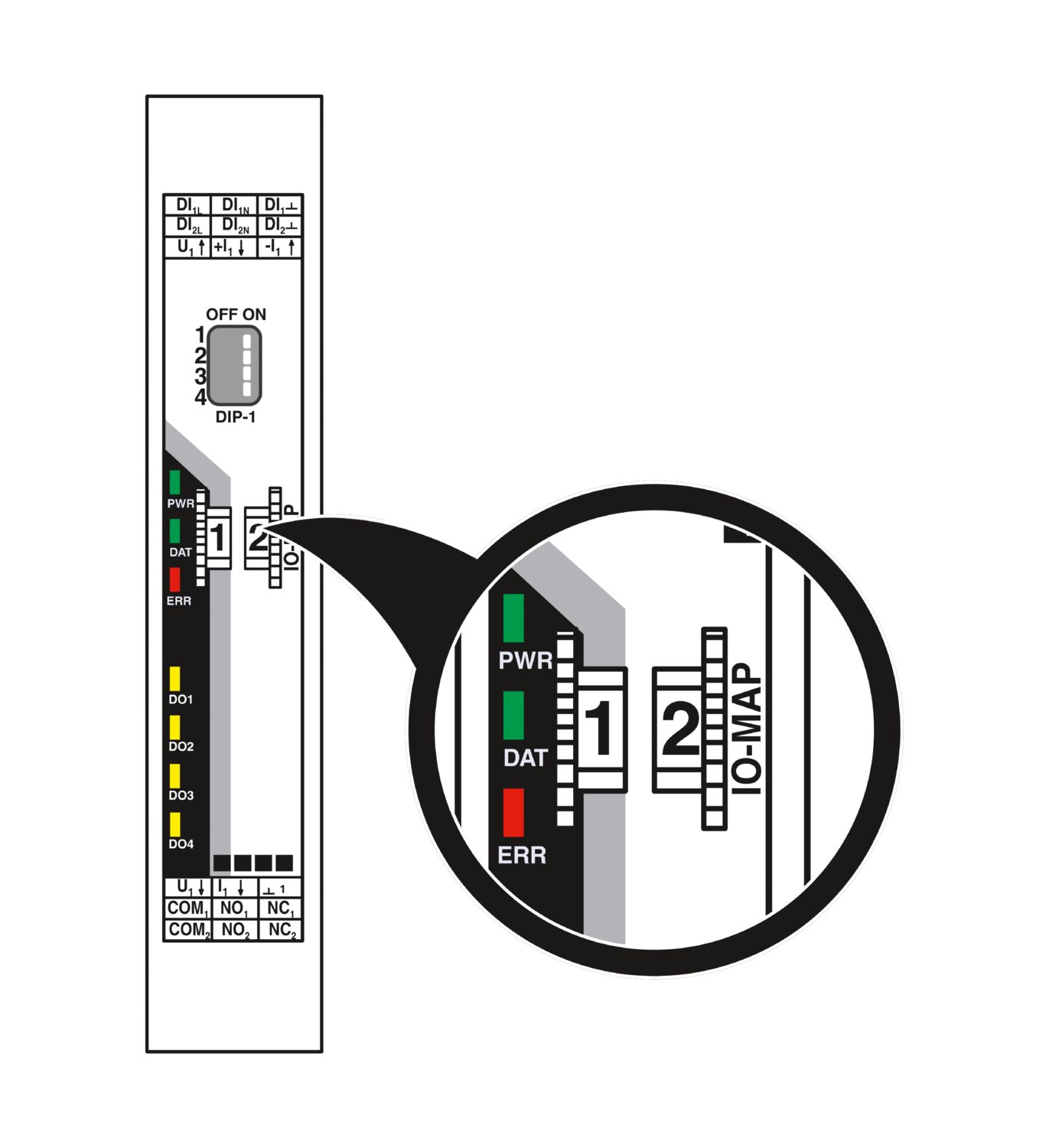

| 状態表示 | LED 電源、PWR（緑の） |
| 緑のLED（バス通信、DAT） | |
| LED 周辺部エラー、ERR（赤の） | |
| 黄のLED（デジタル入力、DI1） | |
| 黄のLED（デジタル入力、DI2） | |
| 黄のLED（デジタル出力、DO1） | |
| 黄のLED（デジタル出力、DO2） |
| 外形寸法 |
|
| 幅 | 17.5 mm |
| 高さ | 113 mm |
| 奥行き | 114.5 mm |
| 色 (ハウジング) | 灰 (RAL 7042) |
| 部材 (ハウジング) | PA 6.6-FR |
| UL94難燃性クラス | V0 |
| 周囲条件 | |
| 保護等級 | IP20 |
| 使用周囲温度 | -40 °C ... 70 °C (>55°Cディレーティング、技術文書を参照) |
| -40 °F ... 158 °F (>131°Fディレーティング、技術文書を参照) | |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| -40 °F ... 185 °F | |
| 高度 | 2000 m |
| 許容湿度（動作時） | 20 % ... 85 % |
| 許容湿度（保管時/移動時） | 20 % ... 85 % |
| 衝撃 | 16g、11 ms |
| 振動（動作） | IEC 60068-2-6準拠：5g、10 Hz ... 150 Hz |
| CE | |
| 認定 | CE準拠 |
| ATEX | |
| 表示記号 | II 3 G Ex ec nC IIC T4 Gc |
| 認定 | IBExU 15 ATEX B008 X |
| 注記 | マニュアルの設定手順に従います。 |
| IECEx | |
| 表示記号 | Ex ec nC IIC T4 Gc |
| 認定 | IECEx IBE 13.0019X |
| UL、米国 / カナダ | |
| 表示記号 | 508 Listed |
| Class I, Div. 2, Groups A, B, C, D T4A | |
| Class I, Zone 2, IIC T4 | |
| CCC / China-Ex | |
| 表示記号 | Ex ec nC IIC T4 Gc |
| 認定 | 2022122310115625 |
| 韓国向けにKC承認 | |
| 認定 | R-R-PCK-2901533 |
| 腐食性ガス試験 | |
| 表示記号 | ISA-S71.04-1985 G3 Harsh Group A |
| 電磁適合性 | EMC指令2014/30/EUに準拠 |
| EMC | |
| 標準割当て | EMC – 工業地域向けのイミュニティ |
| 標準/仕様 | EN 61000-6-2 |
| EMC | |
| 標準割当て | 産業環境に対するEMC干渉エミッション |
| 標準/仕様 | EN 61000-6-4 |
| 爆発の危険性がある環境 | |
| 標準割当て | 防爆エリア、必須要件 |
| 標準/仕様 | EN 60079-0 |
| 爆発の危険性がある環境 | |
| 標準割当て | 防爆エリア、保護タイプ n |
| 標準/仕様 | EN 60079-15 |
| 取付けタイプ | DINレール取付け |
| 組立てに関する注意事項 | 標準DINレールNS 35に取付け（EN 60715準拠） |
| 取付け位置 | 任意 |
| 使用可能なDINレールタイプ | DINレール：35 mm |
特長

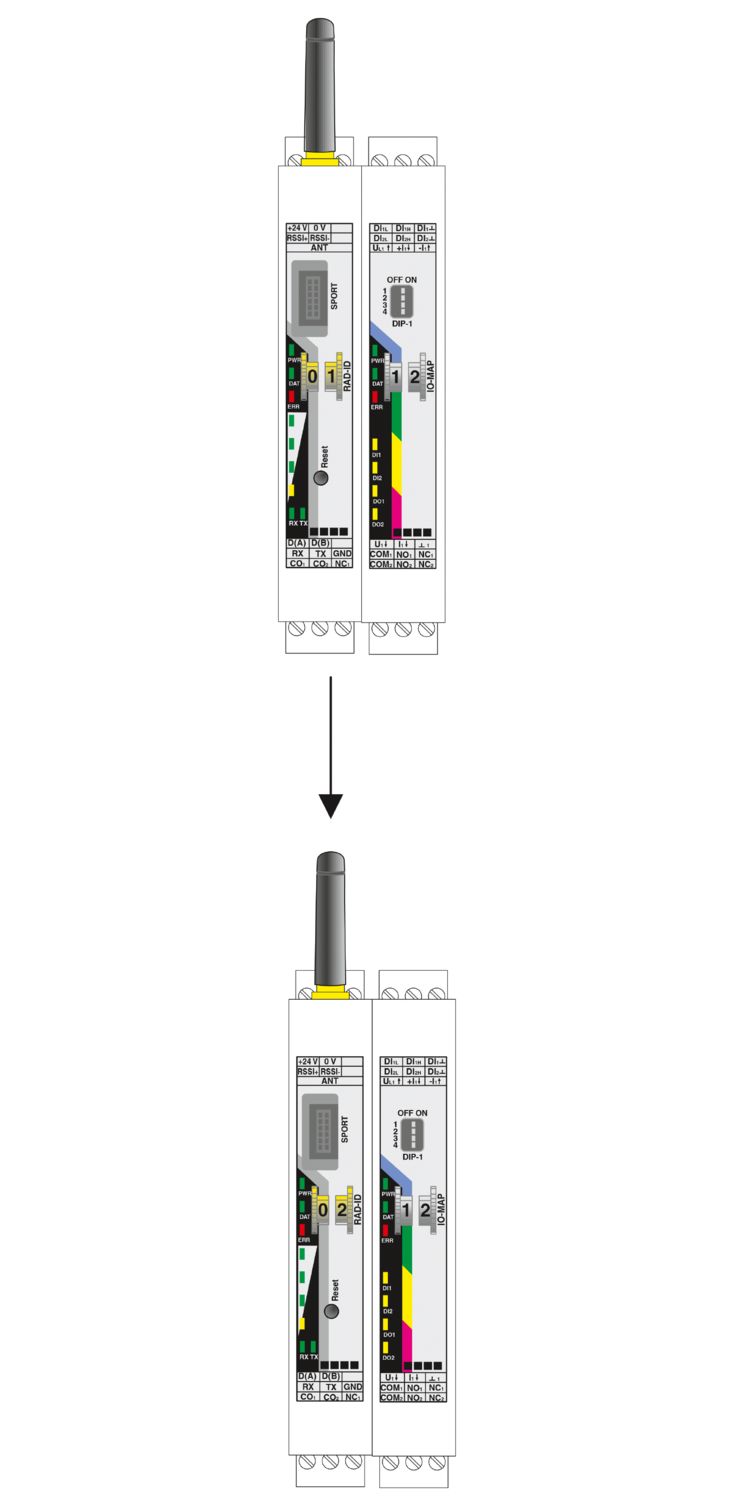

サムホイールで簡単に開始
チャネル同士を電気的に絶縁
-40 °C ... +70 °Cの拡張温度範囲
稼働中でも簡単にモジュール交換（ホットスワップ）
ゾーン2での使用を認定
デジタル広範囲入力および出力（AC/DC 0 ... 250 V）
