HC-STA-D07-BWS-PL-BK
-
ハウジング
1419265
パネル取付けベース D7、 シングルロッキングラッチ付き、 部材: PA、 高さ: 25.5 mm、 ケーブルグランド: なし、 標準
製品の詳細
| 概要 | コンタクトインサートHC-A03、A04、D07、D08、Q02、Q03、Q04、Q05、Q07、Q12用 |
| 製品ライン | ロッキングラッチ付きハウジング |
| ハウジングタイプ | パネル取付けベース |
| 製品シリーズ | HC-STA-D07 |
| アプリケーション | 標準 |
| タイプ | D7 |
| シールド用 | なし |
| Pgねじ接続方式 | なし |

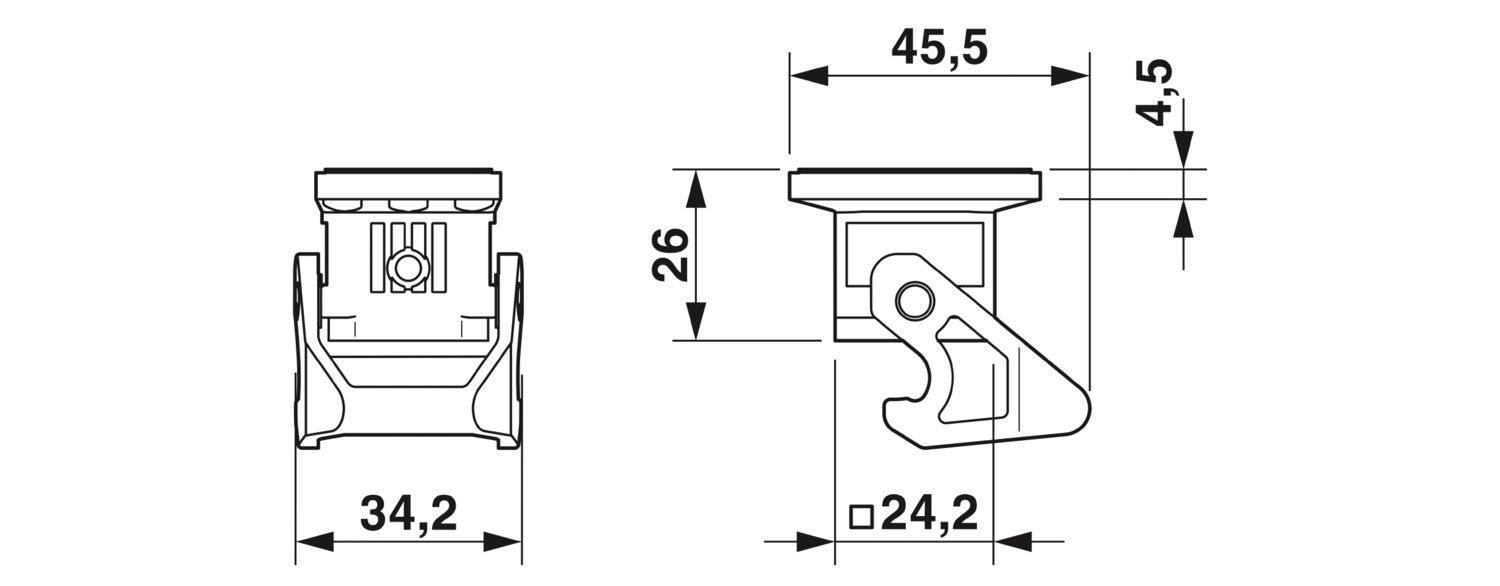

| 外形寸法 |
|
| 幅 | 34.2 mm |
| 高さ | 25.5 mm |
| 長さ | 24.2 mm |
| ドリル穴の距離、水平方向 | 30 mm |
| 穴径 | 3.2 mm |
| 取付け寸法 | |
| 組立カットアウト幅 | 21 mm |
| 組立カットアウト長さ | 21 mm |
| UL 94難燃性クラス | V0 (ハウジング) |
| V0 (嵌合ロック) | |
| シーリング材 | NBR |
| ハウジングの材質 | PA |
| ロッキングラッチ材質 | PA |
| 機械的仕様 | |
| ロッキングタイプ | ラッチ |
| 締付けトルク | 0.5 Nm ... 0.8 Nm (パネル取付けベースのM3取付けねじ用) |
| 周囲条件 | |
| 保護等級 | IP66 |
| ボックス定格（NEMA） | 4 (UL) |
| 4X (UL) | |
| 耐衝撃度 | IK06 |
| 使用周囲温度 | -40 °C ... 125 °C |
