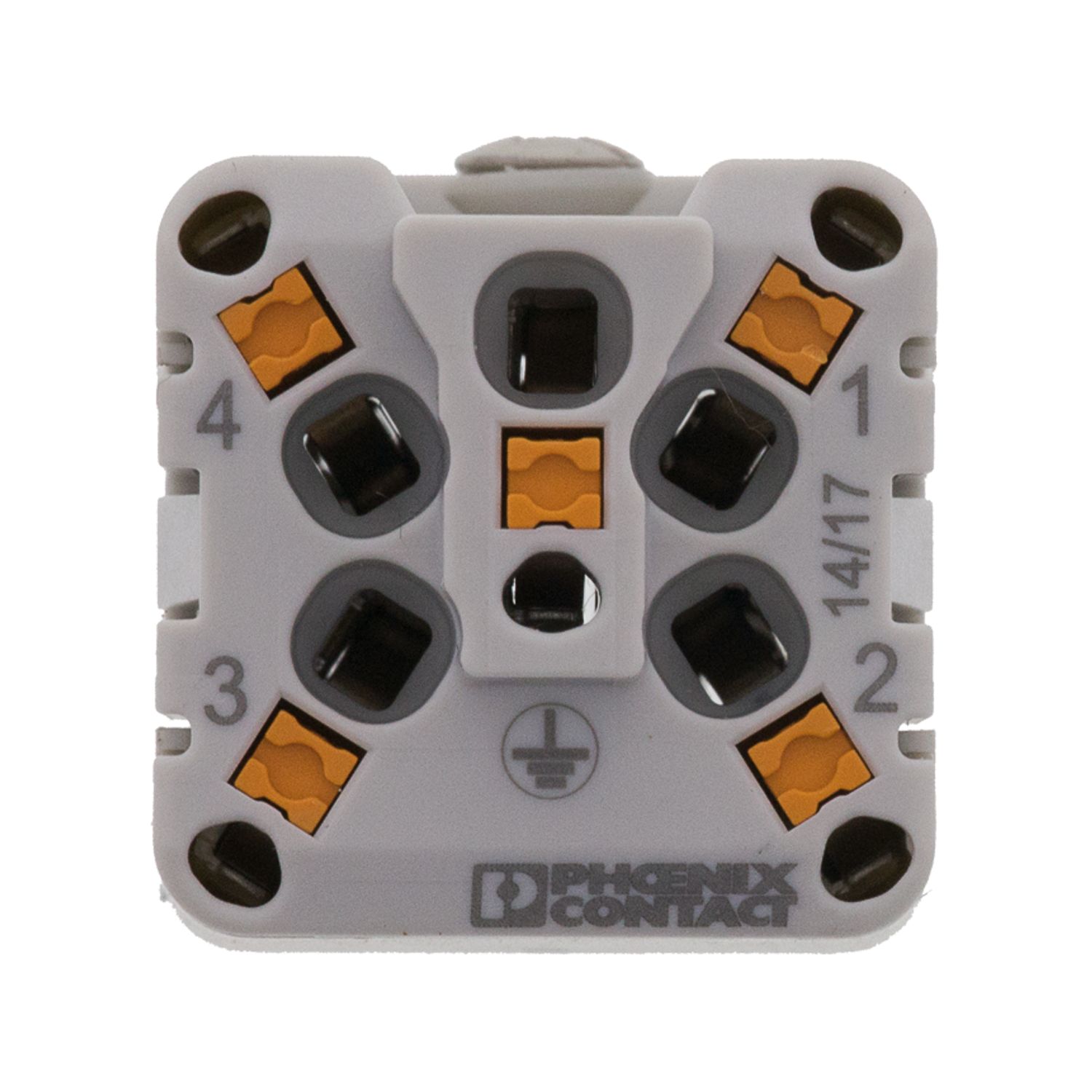

HC-A04-I-PT-F
-
コンタクトインサート
1585281
コンタクトインサート、極数: 4+PE、 サイズ: D7、 極当りの結線数: 1、 メス、 プッシュイン接続、 230 V、10 A、 0.14 mm2 ... 1.5 mm2
製品の詳細
| 概要 | フェルール付きフレキシブルケーブルのみを使用 |
| 概要 | コネクタは、負荷/電圧なしの場合のみ操作できます。 |
| 概要 | ハウジングHC-D7用 |
| 組立てに関する注意事項 | 正しく使用するために、保護等級IP54以上のケースに設置する必要があります。 |
| 製品ライン | コンタクトインサート、極数一定 |
| シリーズ | HC-A |
| タイプ | D7 |
| 極数 | 4 |
| 接続プロファイル | 4+PE |
| コンタクト番号設定 | 1 - 4 |
| 極当りの結線数 | 1 |
| コンタクトの種類 | ロール型 |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 3 |
| 外形寸法 |
|
| 幅 | 21 mm |
| 高さ | 33.5 mm |
| 長さ | 21 mm |
| 機械特性 | |
| コンタクト径 | 1.6 mm |
| 接続技術 | |
| 接続テクノロジ | プッシュイン接続 |
| 極当りの結線数 | 1 |
| 準拠規格 | IEC / EN |
| 電線接続 | |
| 電線断面積 | 0.14 mm² ... 1.5 mm² |
| 電線断面積AWG | 26 ... 16 |
| 締付けトルク | 0.5 Nm ... 0.8 Nm (HEAVYCONハウジングに取り付けるための取付けねじ) |
| 芯線むき長 | 10 mm |
| 定格電圧（III/3） | 230 V |
| 400 V (電線-電線) | |
| パワーコンタクトの定格電圧 | 230/400 V |
| 定格サージ電圧 | 4 kV |
| 定格電流 | 10 A |
| 機械的仕様 | |
| 挿抜回数 | ≥ 500 |
| UL94難燃性クラス | V0 |
| コンタクト表面材質 | Ag |
| コンタクトキャリア材質 | PC |
| 標準/規則 | PC |
| 周囲条件 | |
| 保護等級 | IP20 |
| 使用周囲温度 | -40 °C ... 125 °C |
| 試験 | |
| 規格/規則 | PC: 鉄道車両の火災保護 - 必要なセットはR22、R23、R24 DIN EN 45545-2に準拠 (リスクレベルHL1 - HL3) |
特長
Push-in式接続テクノロジで、取付け時でも工具なしで簡単に設置可能
他の接続テクノロジと比較して最短の設置時間
特にスペースが狭い場合でもすばやく簡単に配線可能
ロボットによる自動配線が可能
色分けされたアクチュエータによる、安全な配線と操作
耐衝撃性および耐振動性（DIN EN 61373準拠）
プラスチック製部品でコスト効率が良い高速コーディング
