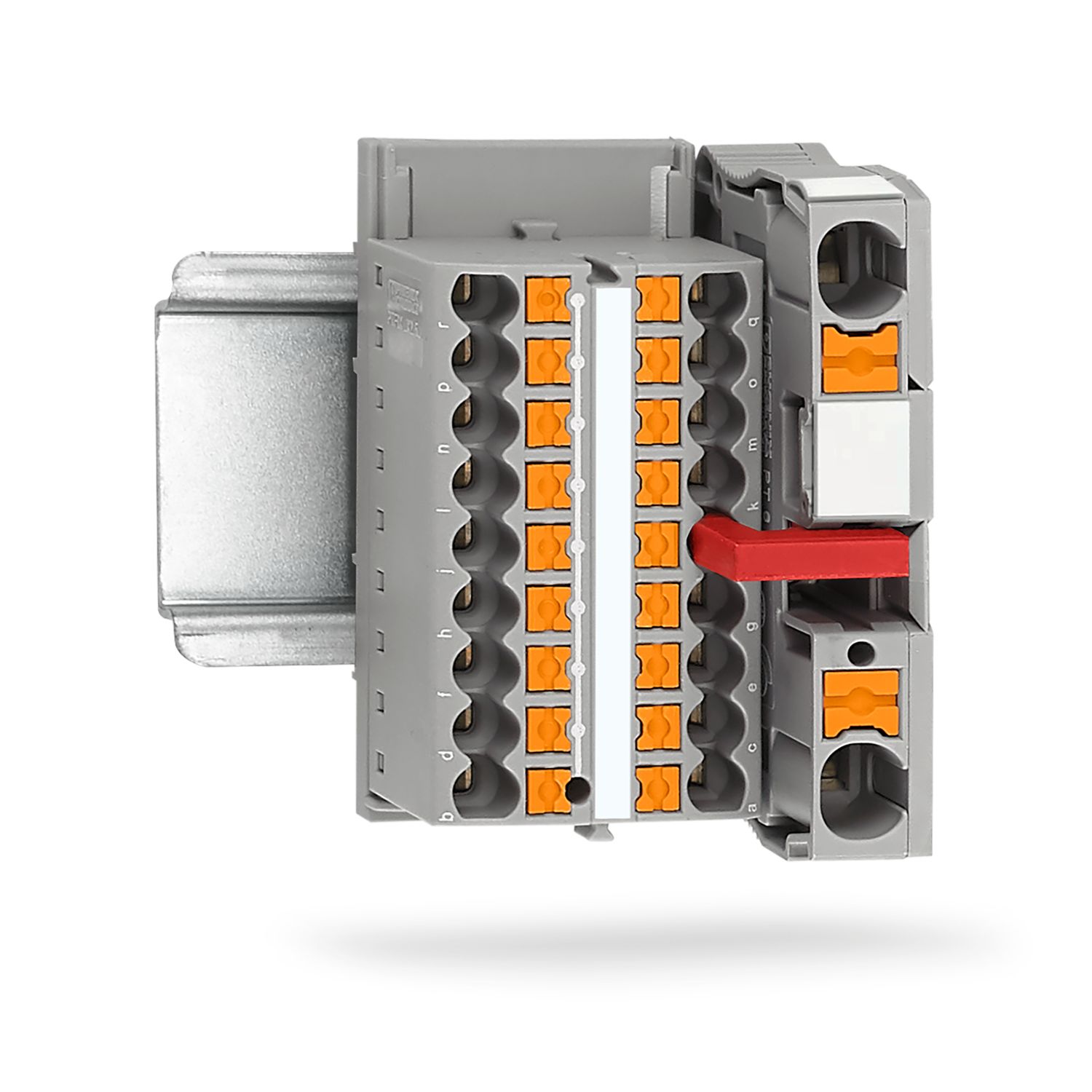

PTFIX 18X1,5-NS35 GY - 分岐ブロック

1046949

分岐ブロック、垂直方向配列のブロック、定格電圧: 500 V、定格電流: 17.5 A、接続数: 18、接続方式: プッシュイン式、断面積: 0.14 mm² - 2.5 mm²、取付けタイプ: NS 35/7,5、 NS 35/15、色: グレー

製品の詳細

動作時の注記	ブロックは、導体シャフトを介して互いにブリッジが可能です、対応するプラグインブリッジについては、アクセサリをご参照ください
概要
注意	単一のクランプユニットの最大負荷電流値を超えないようにしてください。

製品ライン	分岐端子台
接続数	18
行の数	1
電位	1
絶縁特性
過電圧カテゴリ	III
汚染度	3

定格サージ電圧	6 kV
規準状態での最大損失電力	0.56 W

段あたり接続数	18
定格接続サイズ	1.5 mm²
定格断面積 AWG	14
剥き線長さ	8 mm ... 10 mm
内部シリンダゲージ	A1 / B1
準拠規格	IEC 60947-7-1
接続電線サイズ、単線	0.14 mm² ... 2.5 mm²
断面積AWG	26 ... 14 (IECに準拠して変換済み)
撚線の接続電線サイズ	0.14 mm² ... 2.5 mm²
接続電線サイズ、撚線[AWG]	26 ... 14 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.14 mm² ... 1.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.14 mm² ... 1.5 mm²
定格電流	17.5 A
最大負荷電流	22 A
最大総電流	26 A
定格電圧	500 V
直接接続可能な電線断面積
接続電線サイズ、単線	0.34 mm² ... 2.5 mm²
接続電線サイズ、単線[AWG]	26 ... 14 (IECに準拠して変換済み)
撚線接続サイズ、柔軟（プラスチックスリーブなしフェルール）	0.34 mm² ... 1.5 mm²
撚線接続サイズ（プラスチックスリーブ付きフェルール）	0.34 mm² ... 1.5 mm²

幅	21.6 mm
高さ	58.1 mm
NS 15の奥行き	26.4 mm
NS 35/7、5の奥行き	28.4 mm

色	灰 (RAL 7042)
UL94難燃性クラス	V0
絶縁材質グループ	I
絶縁材質	PA
冷却時絶縁素材	-60 °C
絶縁素材の温度指数（DIN EN 60216-1 (VDE 0304-21)）	125 °C
相対絶縁素材温度指数（Elec.、UL 746 B）	130 °C
鉄道車両の火災保護（DIN EN 45545-2）R22	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R23	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R24	HL 1 - HL 3
鉄道車両の火災保護（DIN EN 45545-2）R26	HL 1 - HL 3
放熱量NFPA 130（ASTM E 1354）	27,5 MJ/kg
表面燃焼性NFPA 130（ASTM E 162）	合格
煙の特殊光学濃度NFPA 130（ASTM E 662）	合格
煙毒性NFPA 130（SMP 800C）	合格

サージ電圧試験
テスト電圧設定ポイント	7.3 kV
試験結果	試験合格
温度上昇試験
要求温度上昇試験	温度上昇≤ 45 K
試験結果	試験合格
短時間耐電流 1.5 mm²	0.18 kA
短時間耐電流 2.5 mm²	0.3 kA
試験結果	試験合格
商用周波耐電圧
テスト電圧設定ポイント	1.89 kV
試験結果	試験合格

機械的仕様
開放サイドパネル	なし

機械的強度
試験結果	試験合格
キャリアのアタッチメント
DINレール/固定支柱	NS 35/NS 15
試験荷重設定ポイント	1 N
試験結果	試験合格
注意	複数のブロックを配置する場合は、接続ポイントの下にDINレールアダプタを配置するか、ブロック間のフランジ部品を配置することを推奨します。
	接続数が6個または7個のバージョンでは、ブロックごとに1つのDINレールアダプターを中央に配置し、1ブロックおきにフランジ部品を配置すれば十分です。
	DINレールアダプタPTFIX-NS35を使用する際に、配列されたブロックが半分以上突き出さないようにしてください。
電線の損傷とゆるみ試験
回転速度	10 rpm
回転	135
電線断面積/重量	0.14 mm² / 0.2 kg
	1.5 mm² / 0.4 kg
	2.5 mm² / 0.7 kg
試験結果	試験合格

経年劣化
冷熱繰返し	192
試験結果	試験合格
ニードルフレーム試験
露出時間	30 s
試験結果	試験合格
振動／広帯域ノイズ
仕様	DIN EN 50155 (VDE 0115-200):2018-05
範囲	寿命テストカテゴリ2、クラスB、台車に搭載
周波数	F₁ = 5 Hz～f₂ = 250 Hz
ASDレベル	6.12 (m/s²)²/Hz
加速	3,12g
各軸のテスト時間	0.0013888888889 h
試験方向	X、Y、Z軸
試験結果	試験合格
衝撃試験
仕様	DIN EN 50155 (VDE 0115-200):2018-05
パルス形状	半正弦波
加速	30g
衝撃時間	18 ms
各方向の衝撃回数	3
試験方向	X、Y、Z軸（正および負）
試験結果	試験合格
周囲条件
使用周囲温度	-60 °C ... 110 °C (動作温度範囲（自己発熱を含む）、最大短期動作温度については、RTI Elecをご参照ください。)
周囲温度（保管時/運搬時）	-25 °C ... 60 °C (24 時間を超えない短時間、-60 °C °C ～+70 °C)
周囲温度（配線時）	-5 °C ... 70 °C
周囲温度（動作時）	-5 °C ... 70 °C
許容湿度（動作時）	20 % ... 90 %
許容湿度（保管時/移動時）	30 % ... 70 %

準拠規格	IEC 60947-7-1

取付けタイプ	NS 35/7,5
	NS 35/15

販売用データ

アイテム番号	1046949
梱包単位	20 pc
最低注文数	20 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	BEA115
カタログのページ	ページ 433 (C-1-2019)
GTIN	4055626666945
1個あたりの重量（梱包を含む）	20.19 g
1個あたりの重量（梱包を含まない）	20.015 g
関税率	85369010
生産国	PL

分類

認証

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	500 V	24 A

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	300 V	20 A	26 - 12
使用グループ C
	150 V	20 A	26 - 12
使用グループ D
	300 V	10 A	26 - 12

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG	適合線サイズ mm²
	500 V	17.5 A		- 1.5

Approval Specification Data
	定格電圧U_N	定格電流I_N	適合線サイズAWG
使用グループ B
	300 V	20 A	26 - 12
使用グループ C
	150 V	20 A	26 - 12
使用グループ F
	500 V	20 A	26 - 12
使用グループ D
	300 V	10 A	26 - 12

Environmental product compliance

互換性のある製品

アクセサリ

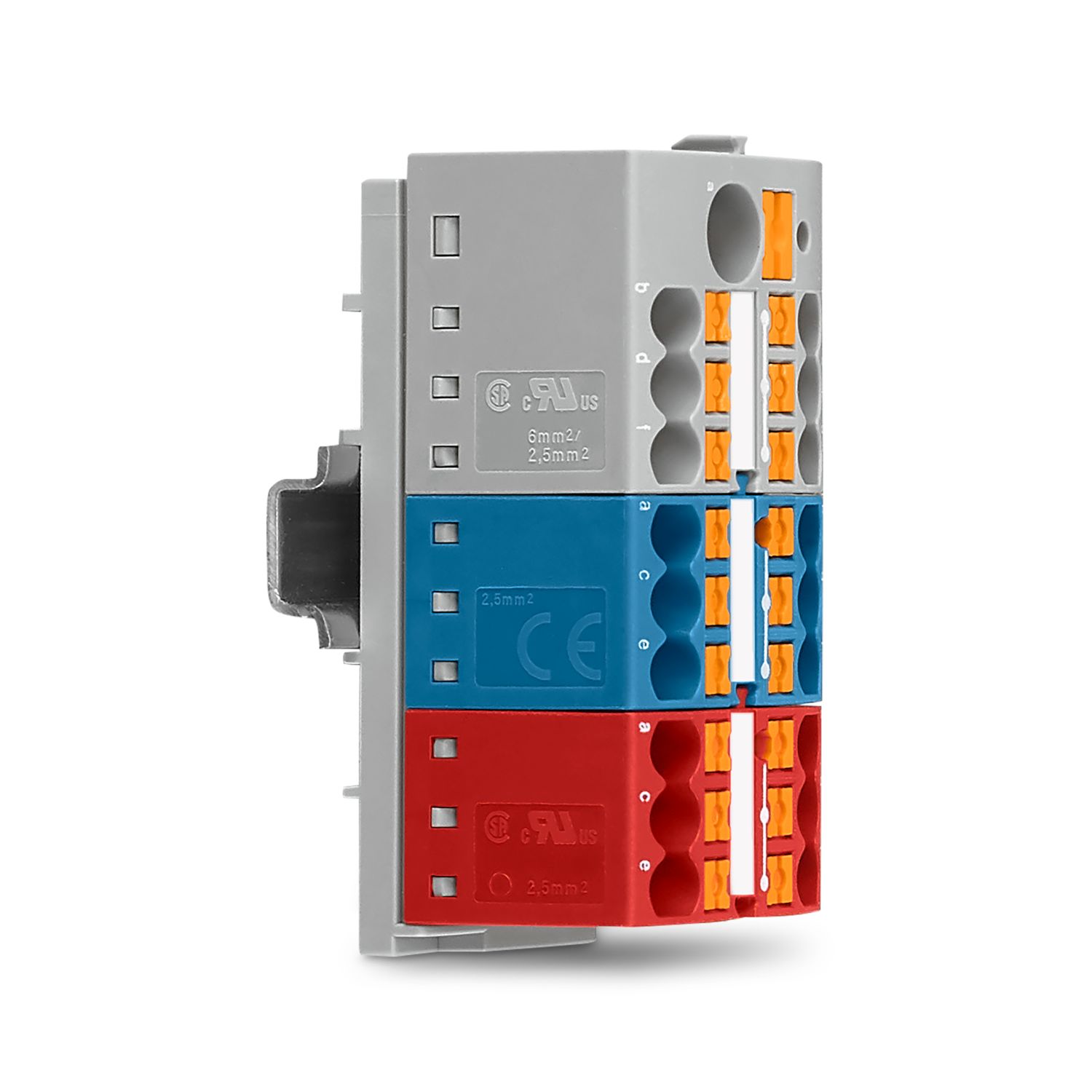

特長

コンパクト設計で省スペース

すべての接続ポイントにマーキングがあり配線時にわかりやすい

すべての接続ポイントで試験開始可能で、便利な試験オプション

コンパクトな超小型分電盤で省スペース分電

DINレール取付けや直接取付けで柔軟に使用可能

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

PTFIX 18X1,5-NS35 GY - 分岐ブロック

1046949

製品の詳細

ECLASS

ETIM

UNSPSC

DNV

CSA

IECEE CBスキーム

EAC

BV

VDE Zeichengenehmigung

cULus認証済み

EAC

互換性のある製品

特長

スイッチング、測定、監視

マーキング、組立て、および取付け

自動化

接続用製品・部品

電源、充電、保護

PTFIX 18X1,5-NS35 GY - 分岐ブロック 1046949

製品の詳細

ECLASS

ETIM

UNSPSC

互換性のある製品

FBS 2-4 - プラグインブリッジ 3030116

FBS 2-4 GY - プラグインブリッジ 3030118

FBS 2-4 BU - プラグインブリッジ 3030117

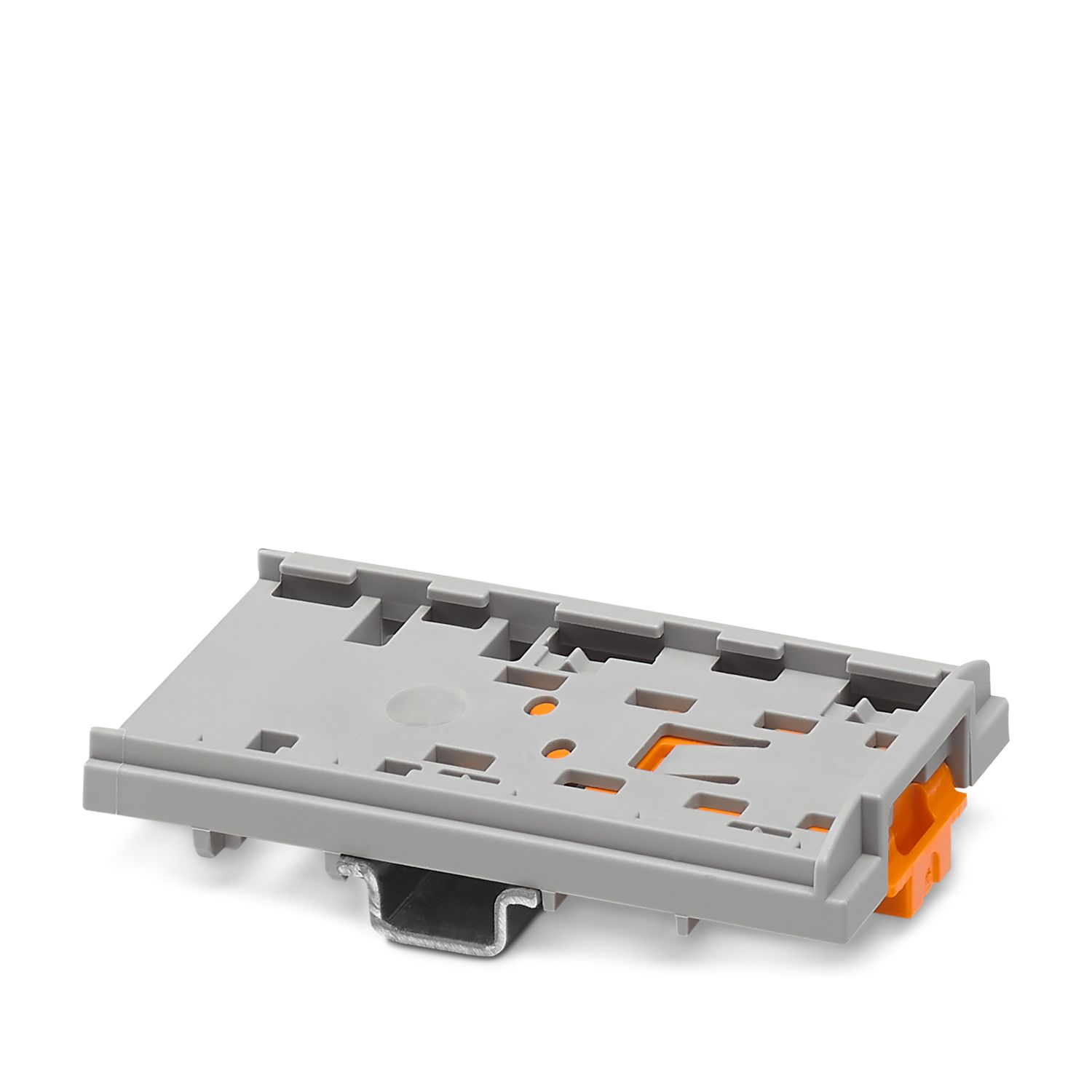

PTFIX 1,5-RZ - 取付けアダプタ 1632415
