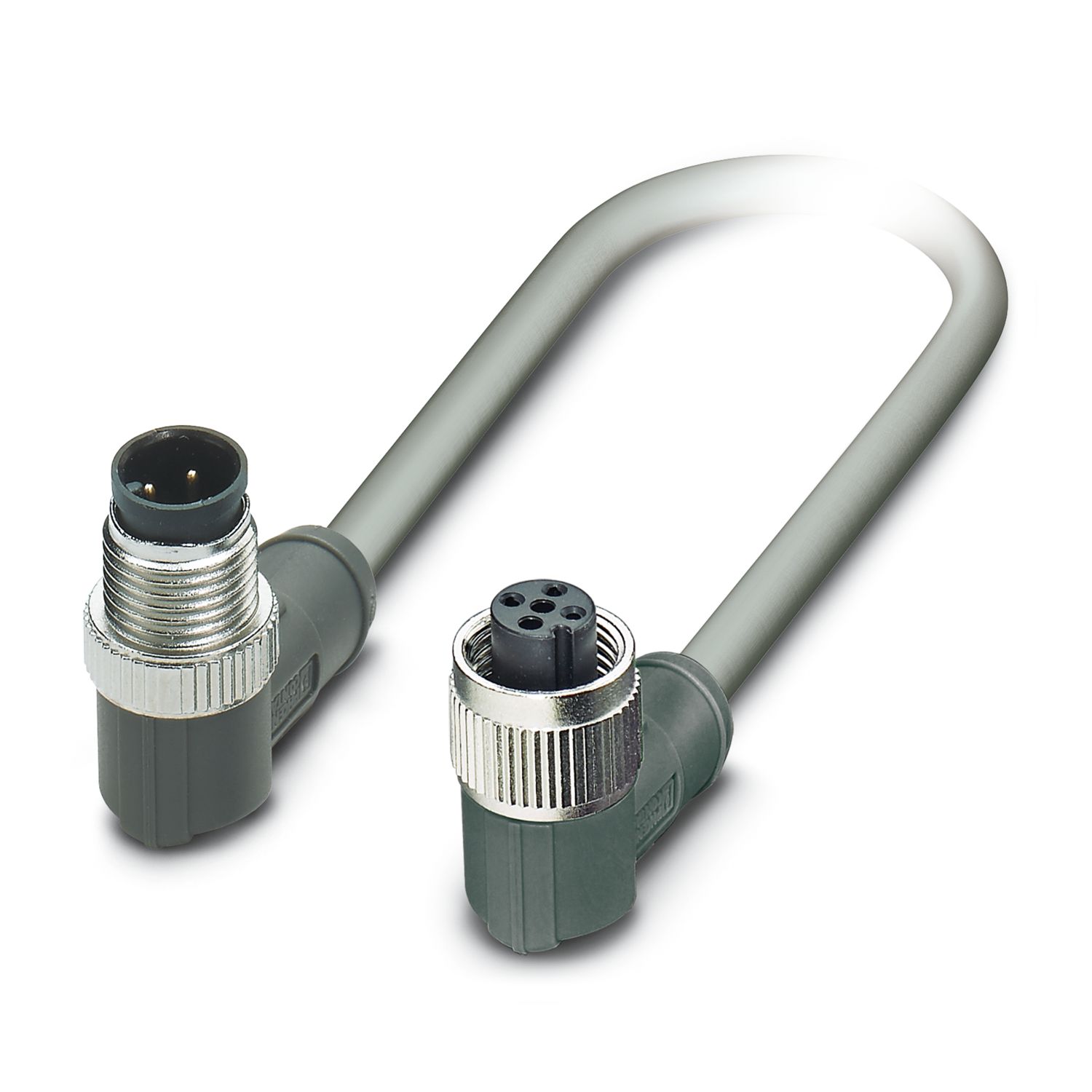

SAC-3P-M12MR/2,0-E20/M12FR - センサ/アクチュエータケーブル - 1410877

製品特性

製品ライン	センサ／アクチュエータケーブル
アプリケーション	標準
極数	3
ケーブル引込み口の数	1
シールド用	なし
キーイング	A
絶縁特性
過電圧カテゴリ	II
汚染度	3

材料仕様

UL94難燃性クラス	HB
シーリング材	NBR
ハウジング材質	TPU、難燃性、自己消火型
コンタクト材質	CuSn
コンタクト表面材質	Ni/Au
コンタクトキャリア材質	TPU GF
ねじ式接続の素材	亜鉛ダイカスト（ニッケル合金）

電気特性

絶縁抵抗	≥ 100 MΩ
定格電圧U_N	250 V AC
	250 V DC
標準規格 I_N	4 A

機械的特性

機械的仕様
挿抜回数	≥ 100

信号伝達

状態表示	なし
状態表示あり	なし

接続データ

電線接続
締付けトルク	0.4 Nm (M12プラグコネクタ)

コネクタ

接続1
タイプ	プラグエルボー M12
極数	3
コーディングタイプ	A
接続 2
タイプ	メスエルボー M12
極数	3
コーディングタイプ	A

ケーブル／ライン

導体の長さ	2 m
PVC、グレー [C20]
極数	3
ケーブルタイプ	PVC、グレー [C20]
導体構造、信号線	32x 0.10 mm
電線断面積	3x 0.25 mm² (信号ライン)
ワイヤ径、絶縁部を含む	1.15 mm ±0.05 mm
ケーブル外径	4.10 mm ±0.20 mm
外部シース素材	PVC
外部シース、色	グレー RAL 7001
導体材質	ベア銅線
芯線絶縁材質	PVC
単線、色	茶、青、黒
厚さ、絶縁	≥ 0.23 mm (芯線の絶縁)
厚さ、外部シース	≥ 0.76 mm
全ツイスト	3線式、ツイスト
最大導体抵抗	最大 79 Ω/km (20 °C時)
定格電圧、ケーブル	≥ 300 V
試験電圧	≤ 1500 V
使用周囲温度	-25 °C ... 80 °C (ケーブル、固定設置)
使用周囲温度		-5 °C ... 80 °C (ケーブル、可動設置)

環境条件と実際の条件

周囲条件
保護等級	IP65
		IP67
		IP68
使用周囲温度 (メスコネクタ/オスコネクタ)	-25 °C ... 90 °C (プラグ/ソケット)

アイテム番号	1410877
梱包単位	1 pc
最低注文数	1 pc
注記	受注生産（返品不可）
セールスキー	******
プロダクトキー	AFACBA
GTIN	4055626143859
1個あたりの重量（梱包を含む）	65 g
1個あたりの重量（梱包を含まない）	65 g
関税率	85444290
生産国	CN

ECLASS-13.0	27060311
ECLASS-15.0	27060311

EU RoHS
既知の範囲で免責が生じます	はい (免除なし)
China RoHS
Environment friendly use period (EFUP)	EFUP-E 制限値以上の有害物質がない
EU REACH SVHC
REACH 認可対象候補物質に関する注 (CAS-NO)	0.1 wt% を超える物質なし
