PT 1,5/S-TWIN/1P - Průchozí svornice

3212358

Průchozí svornice, jmenovité napětí: 500 V, jmenovitý proud: 17,5 A, počet přípojek: 3, počet pólů: 1, typ připojení: Připojení Push-in / Zástrčka, Jmenovitý průřez: 1,5 mm², 1. Patro, průřez: 0,14 mm² - 1,5 mm², způsob montáže: NS 35/7,5, NS 35/15, barva: šedá

Detaily výrobku

Všeobecně	Max. zátěžový proud nesmí být překročen součtovým proudem všech připojených vodičů. Proud a napětí se stanoví podle použité zástrčky.

Typ produktu	Zásuvková svornice
Produktová řada	PT
Oblast použití	Železniční průmysl
	Konstrukce strojů
	Konstrukce zařízení
Počet pólů	1
Počet přípojek	3
Počet řad	1
Potenciály	1
Izolační vlastnosti
Kategorie přepětí	III
Stupeň znečištění	3

Zatěžovací rázové napětí	6 kV
Maximální ztrátový výkon při jmenovité podmínce	0,56 W

Počet přípojek na jedno patro	3
jmenovitý průřez	1,5 mm²
1. Patro
Délka odizolování	8 mm ... 10 mm
válečkový kalibr	A1 / B1
Přípojka podle normy	IEC 61984
Průřez vodiče tuhý	0,14 mm² ... 1,5 mm²
Průřez vedení AWG	26 ... 16 (převedeno podle IEC)
Průřez vodiče (ohebného)	0,14 mm² ... 1,5 mm²
Průřez vodiče (ohebného) [AWG]	26 ... 16 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky)	0,14 mm² ... 1,5 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou)	0,14 mm² ... 1 mm² doporučuje se použití koncovky vodiče AI-S 1-8 TQ, č. výrobku 1200293
Jmenovitý proud	17,5 A (Respektujte snížení výkonu)
Zatěžovací proud maximální	17,5 A (při průřezu vodiče 1,5 mm²)
Jmenovité napětí	500 V
Jmenovitý průřez	1,5 mm²
1. Patro Průřezy přípoje přímo zásuvné
Průřez vodiče tuhý	0,25 mm² ... 1,5 mm²
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky)	0,34 mm² ... 1,5 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou)	0,34 mm² ... 1 mm²

Šířka	3,5 mm
Šířka krytu	2,2 mm
Výška	55 mm
Hloubka na NS 35/7,5	32 mm
Hloubka na NS 35/15	39,5 mm

Barva	šedá (RAL 7042)
Třída hořlavosti podle UL 94	V0
skupina izolačního materiálu	I
Izolační materiál	PA
Statické použití izolačního materiálu v chladu	-60 °C
Teplotní index izolační látka (DIN EN 60216-1 (VDE 0304-21))	130 °C
Relativní izolační látka teplotní index (Elec.; UL 746 B)	130 °C
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R22	HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R23	HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R24	HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R26	HL 1 - HL 3
Výdej tepla kalorimetrický NFPA 130 (ASTM E 1354)	28 MJ/kg
Povrchy hořlavost NFPA 130 (ASTM E 162)	úspěšně vykonáno
Specifická optická hustota kouřových plynů NFPA 130 (ASTM E 662)	úspěšně vykonáno
Toxicita kouřových plynů NFPA 130 (SMP 800C)	úspěšně vykonáno

Zkouška napěťovým impulzem
Zkušební napětí požadovaná hodnota	7,3 kV
Výsledek	Zkouška vykonána úspěšně
Krátkodobý výdržný proud 1,5 mm²	0,18 kA
Výsledek	Zkouška vykonána úspěšně

Mechanické údaje
Otevřená boční stěna	Ano

Upevnění na nosiči
Nosná lišta/Befestigungsauflage	NS 35
Zkušební síla požadovaná hodnota	1 N
Výsledek	Zkouška vykonána úspěšně

Zkouška plamenem jehlového hořáku
Doba působení	30 s
Výsledek	Zkouška vykonána úspěšně
Chvění / pásmový rozkmit
Specifikace zkoušky	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Test životnosti kategorie 1, třída B, na karoserii vozidla
Frekvence	f₁ = 5 Hz až f₂ = 150 Hz
Úroveň ASD	1,857 (m/s²)²/Hz
Zrychlení	0,8g
Zkušební doba na jednu osu	5 h
Zkušební směry	Osa X, Y a Z
Výsledek	Zkouška vykonána úspěšně
Otřesy
Specifikace zkoušky	DIN EN 50155 (VDE 0115-200):2008-03
Forma rázu	Polosinus
Zrychlení	5g
Doba trvání rázu	30 ms
Počet rázů v jednom směru	3
Zkušební směry	Osa X, Y a Z (poz. a neg.)
Výsledek	Zkouška vykonána úspěšně
Okolní podmínky
Teplota prostředí (provoz)	-60 °C ... 100 °C (maximální rozsah provozních teplot včetně vlastního ohřevu, viz deratingová křivka)
Teplota prostředí (skladování/přeprava)	-25 °C ... 60 °C (krátkodobě, ne déle než 24 h, –60 °C až +70 °C)
teplota okolí (montáž)	-5 °C ... 70 °C
Teplota okolí (uvedení v činnost)	-5 °C ... 70 °C
Přípustná vlhkost vzduchu (provoz)	20 % ... 90 %
Přípustná vlhkost vzduchu (skladování/přeprava)	30 % ... 70 %

Přípojka podle normy	IEC 61984

Způsob montáže	NS 35/7,5
	NS 35/15

Obchodní data

Objednací číslo	3212358
Ks/bal.	50 Kus
Minimální objednané množství	50 Kus
Prodejní kód	BE2
Kód výrobku	BE2241
Strana katalogu	Strana 277 (C-1-2019)
GTIN	4046356565301
Hmotnost/kus (včetně obalu)	3,98 g
Hmotnost/kus (bez obalu)	3,663 g
Číslo celní sazby	85369010
Země původu	DE

Klasifikace

Schválení

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG
Usegroup B
	300 V	15 A	26 - 14
Usegroup C
	300 V	15 A	26 - 14
Usegroup D
	600 V	5 A	26 - 14

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG	Průřez mm²
	500 V			0,14 - 1,5

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG
Usegroup B
	300 V	15 A	26 - 14
Usegroup C
	300 V	15 A	26 - 14
Usegroup D
	600 V	5 A	26 - 14

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG	Průřez mm²
	500 V

Environmental product compliance

Kompatibilní produkty

Příslušenství

Vaše výhody

Kromě možnosti ověření ve zdvojeném prostoru pro funkční prvek je u všech svorek k dispozici dodatečný měřicí bod

Kompaktní provedení a čelní připojení umožňují zapojení na nejmenším prostoru

Připojovací svorky push-in se vyznačují kromě vlastností systému CLIPLINE complete jednoduchým zapojením vodičů s koncovkou vodiče nebo tuhými vodiči bez pomoci nástrojů.

Testováno pro železniční aplikace

EU RoHS
Splňuje požadavky dle směrnice RoHS	Ano (Žádná řízení o výjimkách)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Žádné nebezpečné látky nad limitními hodnotami
EU REACH SVHC
Upozornění na kandidátní látku REACH (č. CAS)	Žádná látka s hmotnostním podílem vyšším než 0,1 %
EF3.0 Změna klimatu
CO2e kg	0,028 kg CO2e

Automatizace

Napájení, nabíjení a ochrana

Popisování, montáž a instalace

Připojení

Spínání, měření a dohled

PT 1,5/S-TWIN/1P - Průchozí svornice

3212358

Detaily výrobku

ECLASS

ETIM

UNSPSC

CSA

Schéma IECEE CB

EAC

cULus osvědčení

LR

NK

BV

VDE Gutachten mit Fertigungsüberwachung

DNV

EAC

Kompatibilní produkty

Vaše výhody

Automatizace

Napájení, nabíjení a ochrana

Popisování, montáž a instalace

Připojení

Spínání, měření a dohled

PT 1,5/S-TWIN/1P - Průchozí svornice 3212358

Detaily výrobku

ECLASS

ETIM

UNSPSC

Kompatibilní produkty

FBS 2-3,5 - Zástrčný můstek 3213014

FBS 3-3,5 - Zástrčný můstek 3213027

FBS 4-3,5 - Zástrčný můstek 3213030

FBS 5-3,5 - Zástrčný můstek 3213043

FBS 10-3,5 - Zástrčný můstek 3213056

FBS 20-3,5 - Zástrčný můstek 3213069

FBS 2-3,5 BU - Zástrčný můstek 3213086

FBS 3-3,5 BU - Zástrčný můstek 3213099

FBS 4-3,5 BU - Zástrčný můstek 3213109

FBS 5-3,5 BU - Zástrčný můstek 3213112

FBS 10-3,5 BU - Zástrčný můstek 3213125

FBS 20-3,5 BU - Zástrčný můstek 3213138

FBS 2-3,5 GY - Zástrčný můstek 3213153

FBS 3-3,5 GY - Zástrčný můstek 3213167

FBS 4-3,5 GY - Zástrčný můstek 3213180

FBS 5-3,5 GY - Zástrčný můstek 3213183

FBS 10-3,5 GY - Zástrčný můstek 3213196

FBS 20-3,5 GY - Zástrčný můstek 3213206

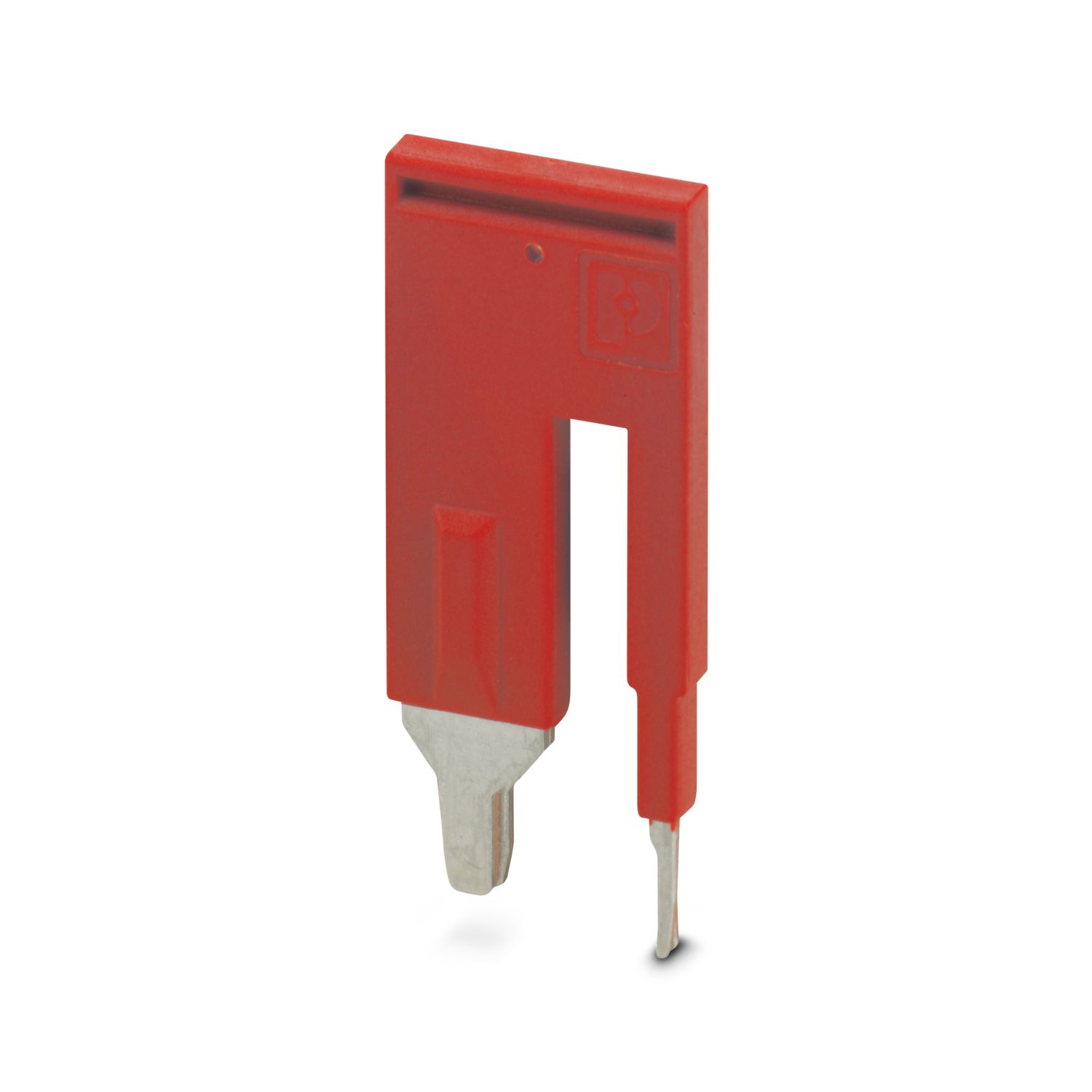

RB ST (2,5/4)-1,5/S - Redukční můstek 3214356

RB ST 16-1,5/S - Redukční můstek 3213254

RB ST 10-1,5/S - Redukční můstek 3213252

RB ST 6-1,5/S - Redukční můstek 3213250

FBS 50-3,5 - Zástrčný můstek 3000706

FBS 50-3,5 BU - Zástrčný můstek 3000708

FBS 50-3,5 GY - Zástrčný můstek 3000707

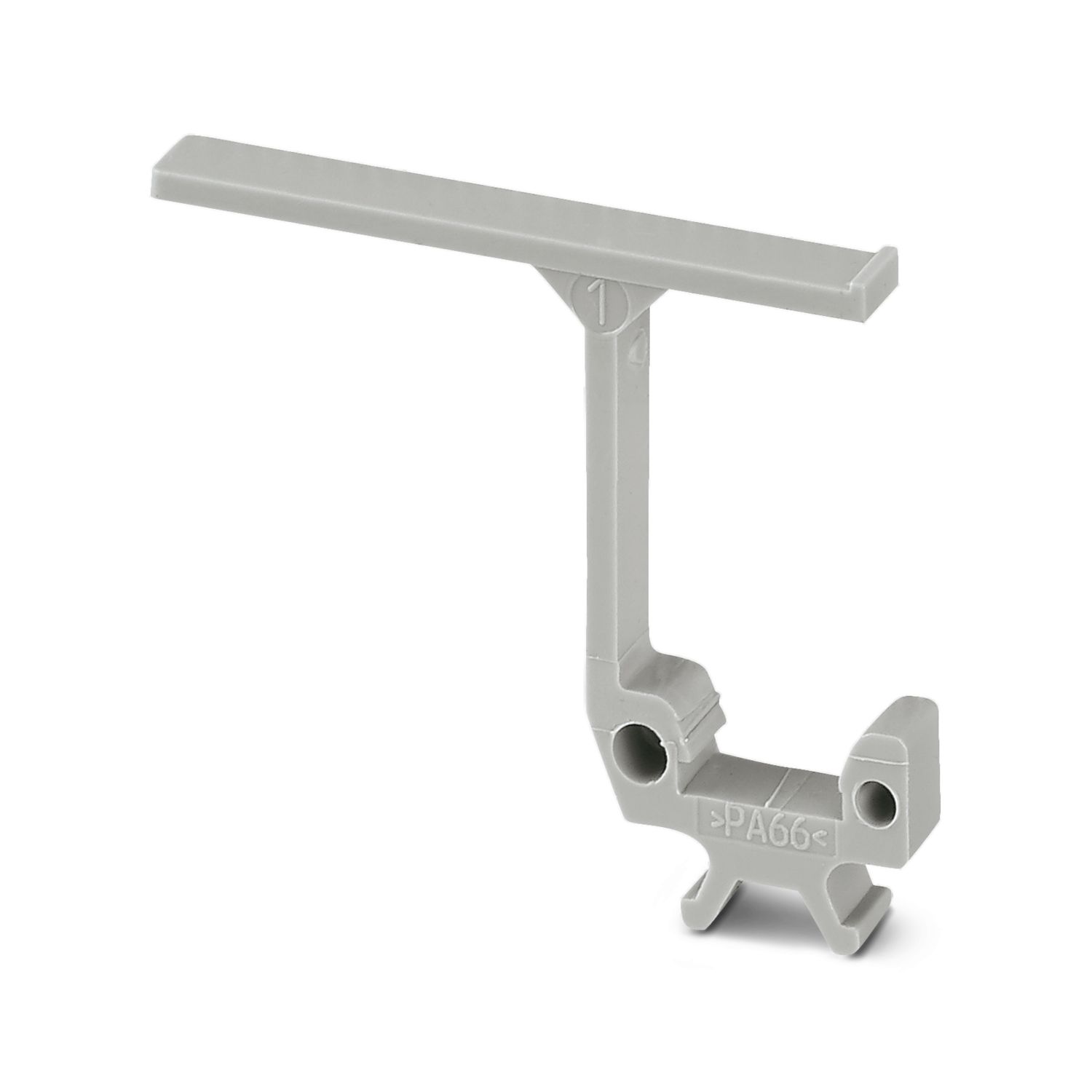

GBS-ZB/26X6 - Štítek k označení skupiny pro značení svorek 0809298

ATP-ST-TWIN - Oddělovací deska sekcí 3030789

D-PT 1,5/S-TWIN - Koncová krytka 3208184

PC - Kódovací hvězdice 3040588

AI-S 1 - 8 TQ - Dutinka vodiče 1200293

NS 35/ 7,5 PERF 2000MM - Nosná lišta děrovaná 0801733

NS 35/ 7,5 UNPERF 2000MM - Nosná lišta neděrovaná 0801681

NS 35/ 7,5 WH PERF 2000MM - Nosná lišta děrovaná 1204119

NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Nosná lišta neděrovaná 1204122

NS 35/ 7,5 AL UNPERF 2000MM - Nosná lišta neděrovaná 0801704

NS 35/ 7,5 ZN PERF 2000MM - Nosná lišta děrovaná 1206421

NS 35/ 7,5 ZN UNPERF 2000MM - Nosná lišta neděrovaná 1206434

NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Nosná lišta neděrovaná 0801762

NS 35/ 7,5 CAP - Koncový uzávěr 1206560

NS 35/15 PERF 2000MM - Nosná lišta děrovaná 1201730

NS 35/15 UNPERF 2000MM - Nosná lišta neděrovaná 1201714

NS 35/15 WH PERF 2000MM - Nosná lišta děrovaná 0806602

NS 35/15 WH UNPERF 2000MM-VPE 10 - Nosná lišta neděrovaná 1204135

NS 35/15 AL UNPERF 2000MM - Nosná lišta neděrovaná 1201756

NS 35/15 ZN PERF 2000MM - Nosná lišta děrovaná 1206599

NS 35/15 ZN UNPERF 2000MM - Nosná lišta neděrovaná 1206586

NS 35/15 CU UNPERF 2000MM-VPE 10 - Nosná lišta neděrovaná 1201895

NS 35/15 CAP - Koncový uzávěr 1206573

NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Nosná lišta neděrovaná 1201798

ZB 3,5:UNBEDRUCKT - Proužky označovacích štítků 0829414

ZB 3,5 CUS - Proužky označovacích štítků 0829415

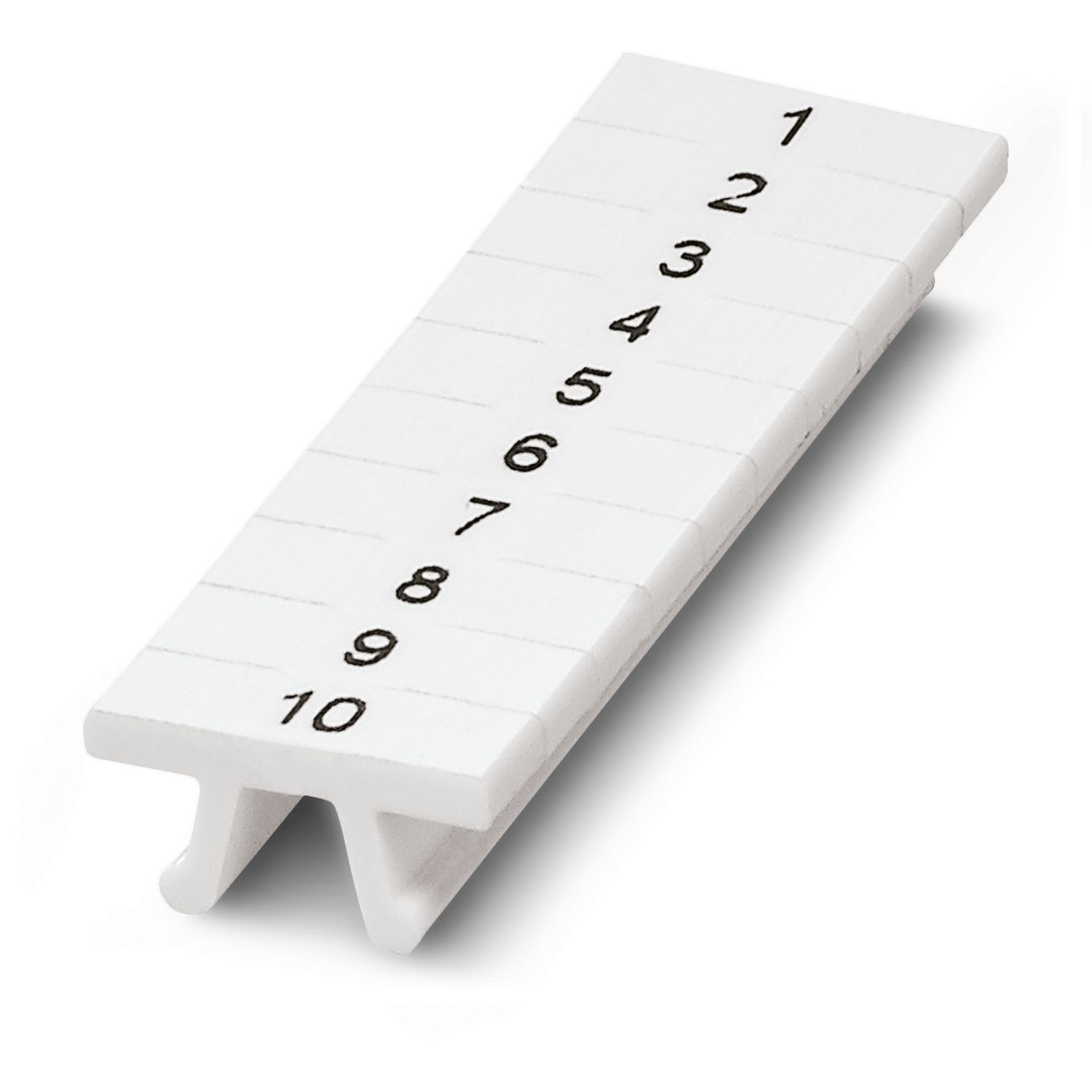

ZB 3,5,LGS:FORTL.ZAHLEN - Proužky označovacích štítků 0801404
