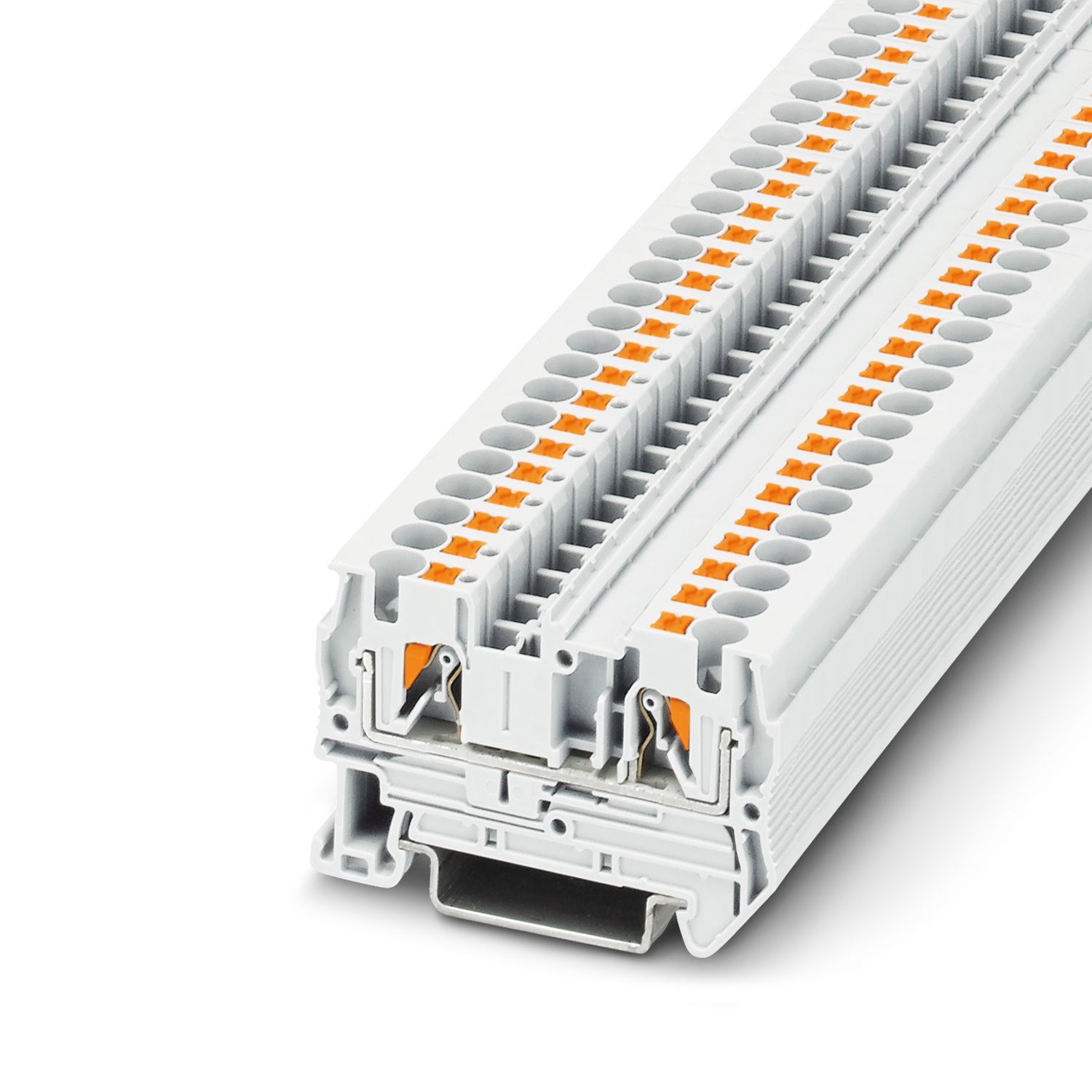

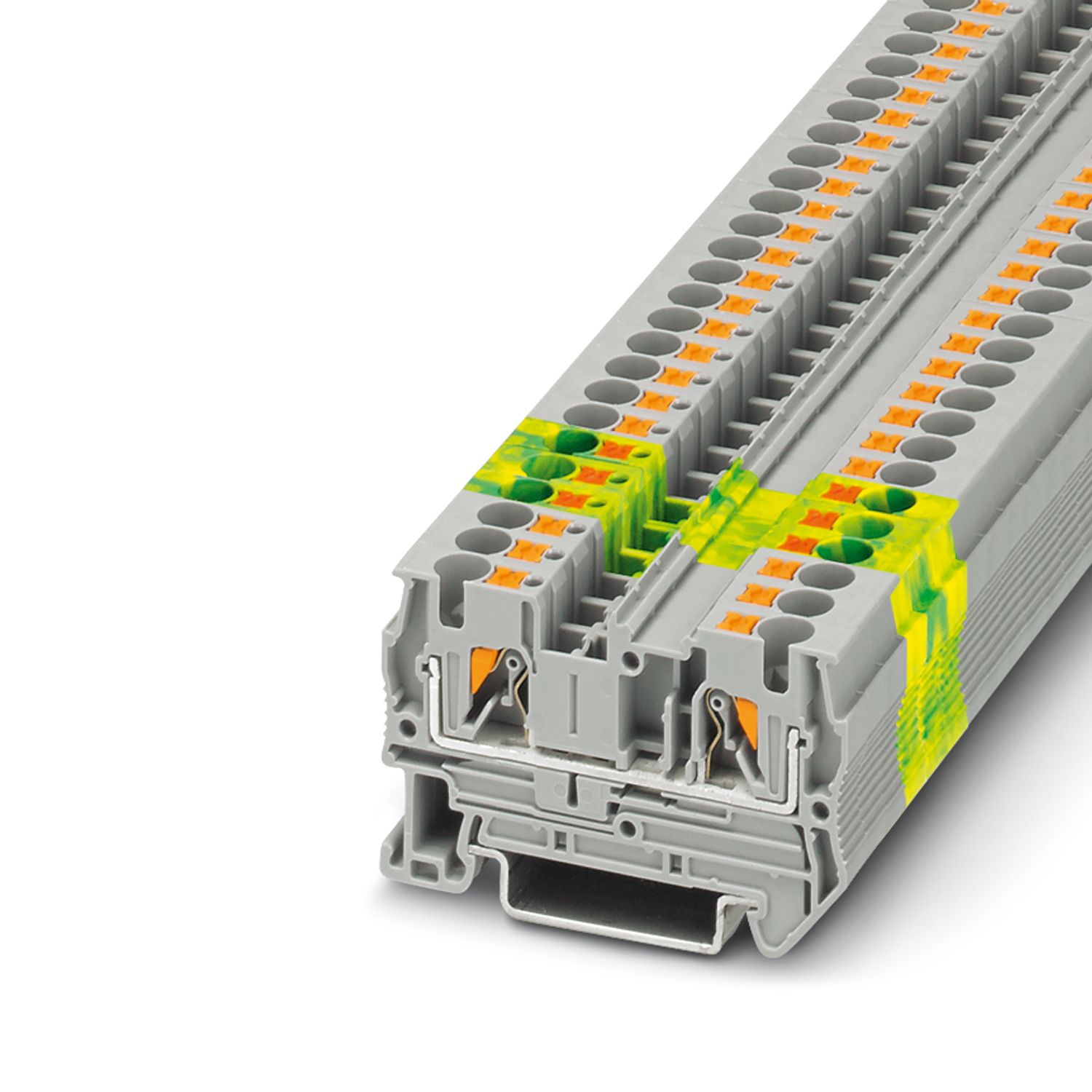

PT 4 WH - Průchozí svornice - 3211778

Detaily výrobku

Typ produktu	Průchozí svornice
Produktová řada	PT
Oblast použití	Železniční průmysl
	Konstrukce strojů
	Konstrukce zařízení
	Procesní průmysl

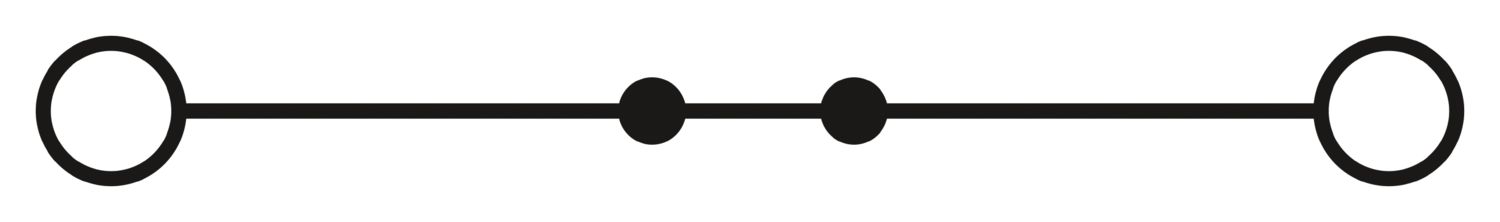

Počet přípojek	2
Počet řad	1
Potenciály	1
Izolační vlastnosti
Kategorie přepětí	III
Stupeň znečištění	3

Zatěžovací rázové napětí	8 kV
Maximální ztrátový výkon při jmenovité podmínce	1,02 W

Počet přípojek na jedno patro	2
jmenovitý průřez	4 mm²
Délka odizolování	10 mm ... 12 mm
válečkový kalibr	A4
Přípojka podle normy	IEC 60947-7-1
Průřez vodiče tuhý	0,2 mm² ... 6 mm²
Průřez vedení AWG	24 ... 10 (převedeno podle IEC)
Průřez vodiče (ohebného)	0,2 mm² ... 6 mm²
Průřez vodiče (ohebného) [AWG]	24 ... 10 (převedeno podle IEC)
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky)	0,25 mm² ... 4 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou)	0,25 mm² ... 4 mm²
2 vodiče se stejným průřezem flexibilní s koncovkou vodiče TWIN s plastovou objímkou	0,5 mm² ... 1 mm²
Jmenovitý proud	32 A
Zatěžovací proud maximální	36 A (u průřezu vodiče 6 mm² (tuhého))
Jmenovité napětí	800 V
Jmenovitý průřez	4 mm²
Průřezy přípoje přímo zásuvné
Průřez vodiče tuhý	0,5 mm² ... 6 mm²
Průřez vodiče flexibilní (koncovka vodiče bez plastové objímky)	0,75 mm² ... 4 mm²
Průřez vodiče flexibilní (koncovka vodiče s plastovou objímkou)	0,5 mm² ... 4 mm²

Jmenovité údaje (ATEX/IECEx)
Označení	 II 2 G Ex eb IIC Gb
Rozsah teploty použití (1)	-60 °C ... 85 °C
Rozsah teploty použití (2)	-40 °C ... 110 °C
Příslušenství s ověřením Ex	3030420 D-ST 4
	3030721 ATP-ST 4
	1204517 SZF 1-0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Seznam dat přemostění	Zásuvný můstek / FBS 2-6 / 3030336
	Zásuvný můstek / FBS 3-6 / 3030242
	Zásuvný můstek / FBS 4-6 / 3030255
	Zásuvný můstek / FBS 5-6 / 3030349
	Zásuvný můstek / FBS 10-6 / 3030271
	Zásuvný můstek / FBS 20-6 / 3030365
Data přemostění	25 A (4 mm²)
Zvýšení teploty Ex	40 K (26 A / 4 mm²)
při propojení propojkou	550 V
- u překračujícího můstku	352 V
- u překračujícího můstku přes PE svorku	352 V
- u přistřiženého můstku	220 V
- u zkráceného můstku s víkem	275 V
- u zkráceného můstku s oddělovací deskou	550 V
Izolační pevnost	500 V
Výstup	(trvale)
Patro Ex Všeobecné
Jmenovité napětí	550 V
Jmenovitý proud	26 A (4 mm²)
Zatěžovací proud maximální	30 A (6 mm²)
Vnitřní odpor	0,59 mΩ
Data připojení Ex Všeobecné
jmenovitý průřez	4 mm²
Jmenovitý průřez AWG	12
Připojovací kapacita pevná	0,2 mm² ... 6 mm²
Možnosti připojení AWG	24 ... 10
Připojovací kapacita pružná	0,2 mm² ... 4 mm²
Možnosti připojení AWG	24 ... 12

Šířka	6,2 mm
Šířka krytu	2,2 mm
Výška	56 mm
Hloubka	35,3 mm
Hloubka na NS 35/7,5	36,5 mm
Hloubka na NS 35/15	44 mm

Barva	bílá (RAL 9010)
Třída hořlavosti podle UL 94	V0
skupina izolačního materiálu	I
Izolační materiál	PA
Statické použití izolačního materiálu v chladu	-60 °C
Relativní izolační látka teplotní index (Elec.; UL 746 B)	130 °C
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R22	HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R23	HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R24	HL 1 - HL 3
Protipožární ochrana pro kolejová vozidla (DIN EN 45545-2) R26	HL 1 - HL 3
Povrchy hořlavost NFPA 130 (ASTM E 162)	úspěšně vykonáno
Specifická optická hustota kouřových plynů NFPA 130 (ASTM E 662)	úspěšně vykonáno
Toxicita kouřových plynů NFPA 130 (SMP 800C)	úspěšně vykonáno

Zkouška napěťovým impulzem
Zkušební napětí požadovaná hodnota	9,8 kV
Výsledek	Zkouška vykonána úspěšně
Zkouška zahřívání
Požadavek na zkoušku oteplení	Zvýšení teploty ≤ 45 K
Výsledek	Zkouška vykonána úspěšně
Krátkodobý výdržný proud 4 mm²	0,48 kA
Krátkodobý výdržný proud 6 mm²	0,72 kA
Výsledek	Zkouška vykonána úspěšně
Provozní elektrická pevnost
Zkušební napětí požadovaná hodnota	2 kV
Výsledek	Zkouška vykonána úspěšně

Mechanické údaje
Otevřená boční stěna	Ano

Mechanická pevnost
Výsledek	Zkouška vykonána úspěšně
Upevnění na nosiči
Nosná lišta/Befestigungsauflage	NS 35
Zkušební síla požadovaná hodnota	1 N
Výsledek	Zkouška vykonána úspěšně
Zkouška poškození vodiče a uvolnění
Rychlost rotace	10 ot./min
otočení	135
Průřez vedení/hmotnost	0,2 mm² / 0,2 kg
	4 mm² / 0,9 kg
	6 mm² / 1,4 kg
Výsledek	Zkouška vykonána úspěšně

Stárnutí
Teplotní cykly	192
Výsledek	Zkouška vykonána úspěšně
Zkouška plamenem jehlového hořáku
Doba působení	30 s
Výsledek	Zkouška vykonána úspěšně
Chvění / pásmový rozkmit
Specifikace zkoušky	DIN EN 50155 (VDE 0115-200):2008-03
Spektrum	Test životnosti kategorie 2, na podvozku
Frekvence	f₁ = 5 Hz až f₂ = 250 Hz
Úroveň ASD	6,12 (m/s²)²/Hz
Zrychlení	3,12g
Zkušební doba na jednu osu	5 h
Zkušební směry	Osa X, Y a Z
Výsledek	Zkouška vykonána úspěšně
Otřesy
Specifikace zkoušky	DIN EN 50155 (VDE 0115-200):2008-03
Forma rázu	Polosinus
Zrychlení	30g
Doba trvání rázu	18 ms
Počet rázů v jednom směru	3
Zkušební směry	Osa X, Y a Z (poz. a neg.)
Výsledek	Zkouška vykonána úspěšně
Okolní podmínky
Teplota prostředí (provoz)	-60 °C ... 110 °C (Rozsah provozní teploty včetně vlastního ohřevu, max. krátkodobá provozní teplota viz RTI Elec.)
Teplota prostředí (skladování/přeprava)	-25 °C ... 60 °C (krátkodobě, ne déle než 24 h, –60 °C až +70 °C)
teplota okolí (montáž)	-5 °C ... 70 °C
Teplota okolí (uvedení v činnost)	-5 °C ... 70 °C
Přípustná vlhkost vzduchu (provoz)	20 % ... 90 %
Přípustná vlhkost vzduchu (skladování/přeprava)	30 % ... 70 %

Přípojka podle normy	IEC 60947-7-1

Způsob montáže	NS 35/7,5
	NS 35/15

Obchodní data

Objednací číslo	3211778
Ks/bal.	50 Kus
Minimální objednané množství	50 Kus
Prodejní kód	BE2
Kód výrobku	BE2211
GTIN	4046356893923
Hmotnost/kus (včetně obalu)	8,563 g
Hmotnost/kus (bez obalu)	8,562 g
Číslo celní sazby	85369010
Země původu	PL

Klasifikace

Schválení

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG
Usegroup B
	600 V	30 A	24 - 10
Usegroup C
	600 V	30 A	24 - 10

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG	Průřez mm²
	800 V	32 A		0,2 - 4

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG
Usegroup B
	600 V	30 A	24 - 10
Usegroup C
	600 V	30 A	24 - 10

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG	Průřez mm²
	800 V	32 A		0,2 - 4

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG	Průřez mm²
	550 V	30 A	24 - 10

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG	Průřez mm²
Jen ohebné vodiče	550 V	26 A		0,2 - 4
Jen tuhé vodiče	550 V	30 A		0,2 - 6

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG	Průřez mm²
	550 V	30 A	24 - 10

Approval Specification Data
	Jmenovité napětí U_N	Jmenovitý proud I_N	Průřez AWG	Průřez mm²
Jen ohebné vodiče	550 V	26 A		0,2 - 4
Jen tuhé vodiče	550 V	30 A		0,2 - 6

Environmental product compliance

EU RoHS
Splňuje požadavky dle směrnice RoHS	Ano (Žádná řízení o výjimkách)
China RoHS
Environment friendly use period (EFUP)	EFUP-E Žádné nebezpečné látky nad limitními hodnotami
EU REACH SVHC
Upozornění na kandidátní látku REACH (č. CAS)	Žádná látka s hmotnostním podílem vyšším než 0,1 %

Automatizace

Napájení, nabíjení a ochrana

Popisování, montáž a instalace

Připojení

Spínání, měření a dohled

PT 4 WH - Průchozí svornice

3211778

Detaily výrobku

ECLASS

ETIM

UNSPSC

CSA

Schéma IECEE CB

cULus osvědčení

LR

NK

BV

Znalecké posudky VDE s kontrolou výroby

PRS

DNV

cUL osvědčení

IECEx

UL osvědčení

ATEX

CCC

UKCA-EX

EAC Ex

Kompatibilní produkty

Vaše výhody

Automatizace

Napájení, nabíjení a ochrana

Popisování, montáž a instalace

Připojení

Spínání, měření a dohled

PT 4 WH - Průchozí svornice 3211778

Detaily výrobku

ECLASS

ETIM

UNSPSC

Kompatibilní produkty

FBS 2-6 - Zástrčný můstek 3030336

FBS 3-6 - Zástrčný můstek 3030242

FBS 4-6 - Zástrčný můstek 3030255

FBS 5-6 - Zástrčný můstek 3030349

FBS 6-6 - Zástrčný můstek 1008238

FBS 10-6 - Zástrčný můstek 3030271

FBS 20-6 - Zástrčný můstek 3030365

FBSR 2-6 - Zástrčný můstek 3033715

FBSR 3-6 - Zástrčný můstek 3001594

FBSR 4-6 - Zástrčný můstek 3001595

FBSR 5-6 - Zástrčný můstek 3001596

FBSR 10-6 - Zástrčný můstek 3033716

FBSRH 2-6 - Zkratovací zástrčka 3033812

FBS 2-6 BU - Zástrčný můstek 3036932

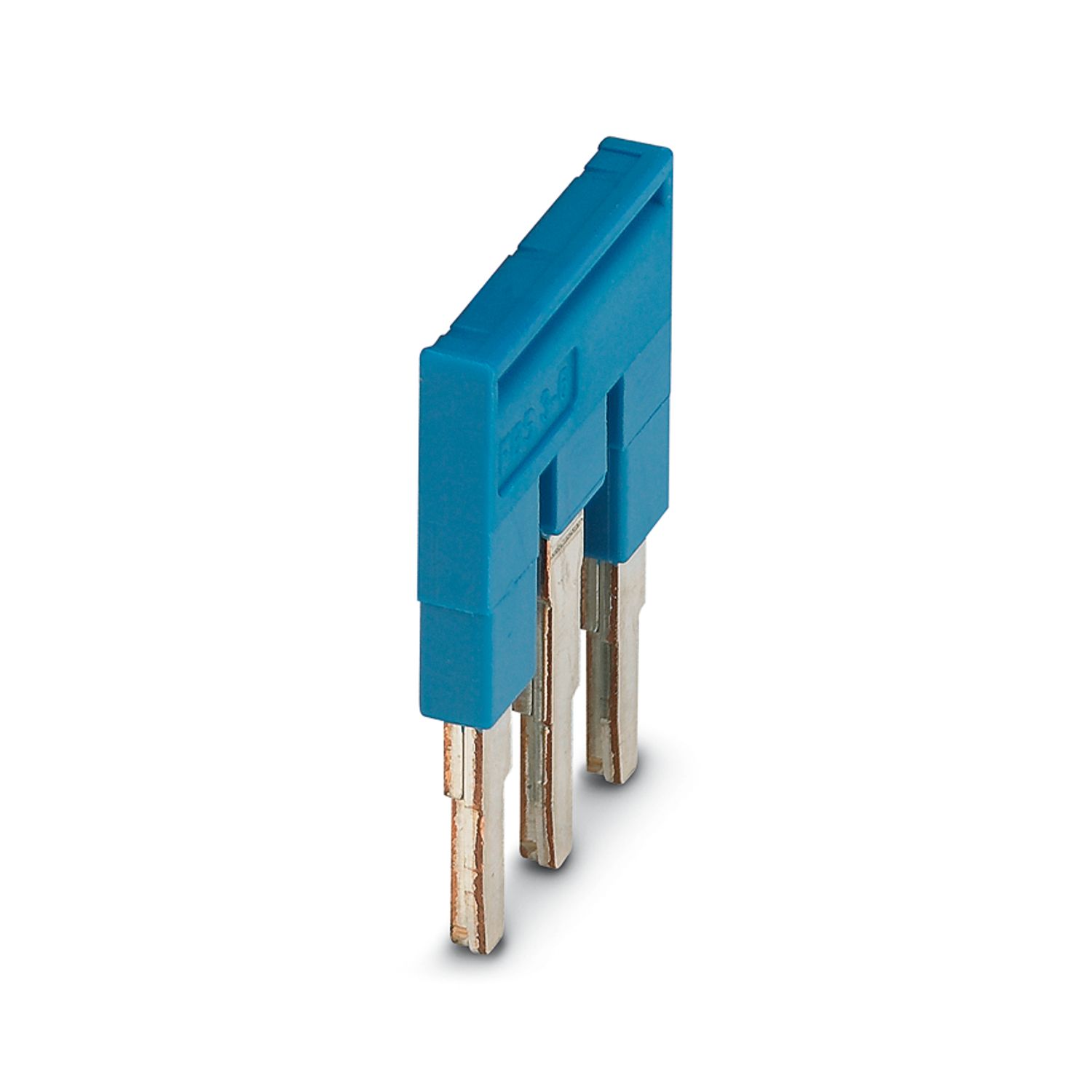

FBS 3-6 BU - Zástrčný můstek 3036945

FBS 4-6 BU - Zástrčný můstek 3036958

FBS 5-6 BU - Zástrčný můstek 3036961

FBS 10-6 BU - Zástrčný můstek 3032198

FBS 20-6 BU - Zástrčný můstek 3032208

FBS 50-6 BU - Zástrčný můstek 3032211

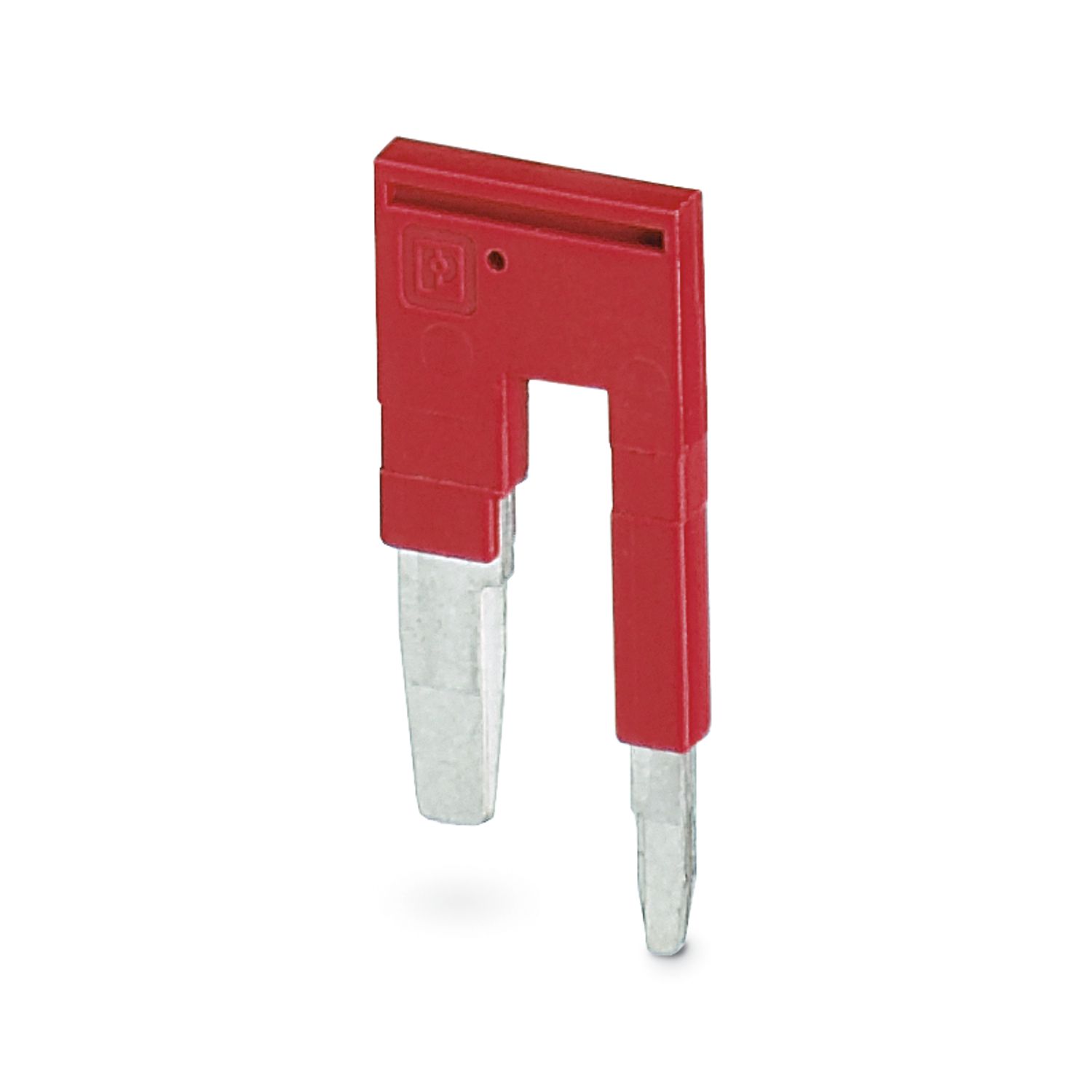

RB ST (2,5/4)-1,5/S - Redukční můstek 3214356

RB ST 6-(2,5/4) - Redukční můstek 3030860

RB ST 16-(2,5/4) - Redukční můstek 3030886

RB ST 35-(2,5/4) - Redukční můstek 3030899

RB ST (2,5/4)-1,5 - Redukční můstek 3038943

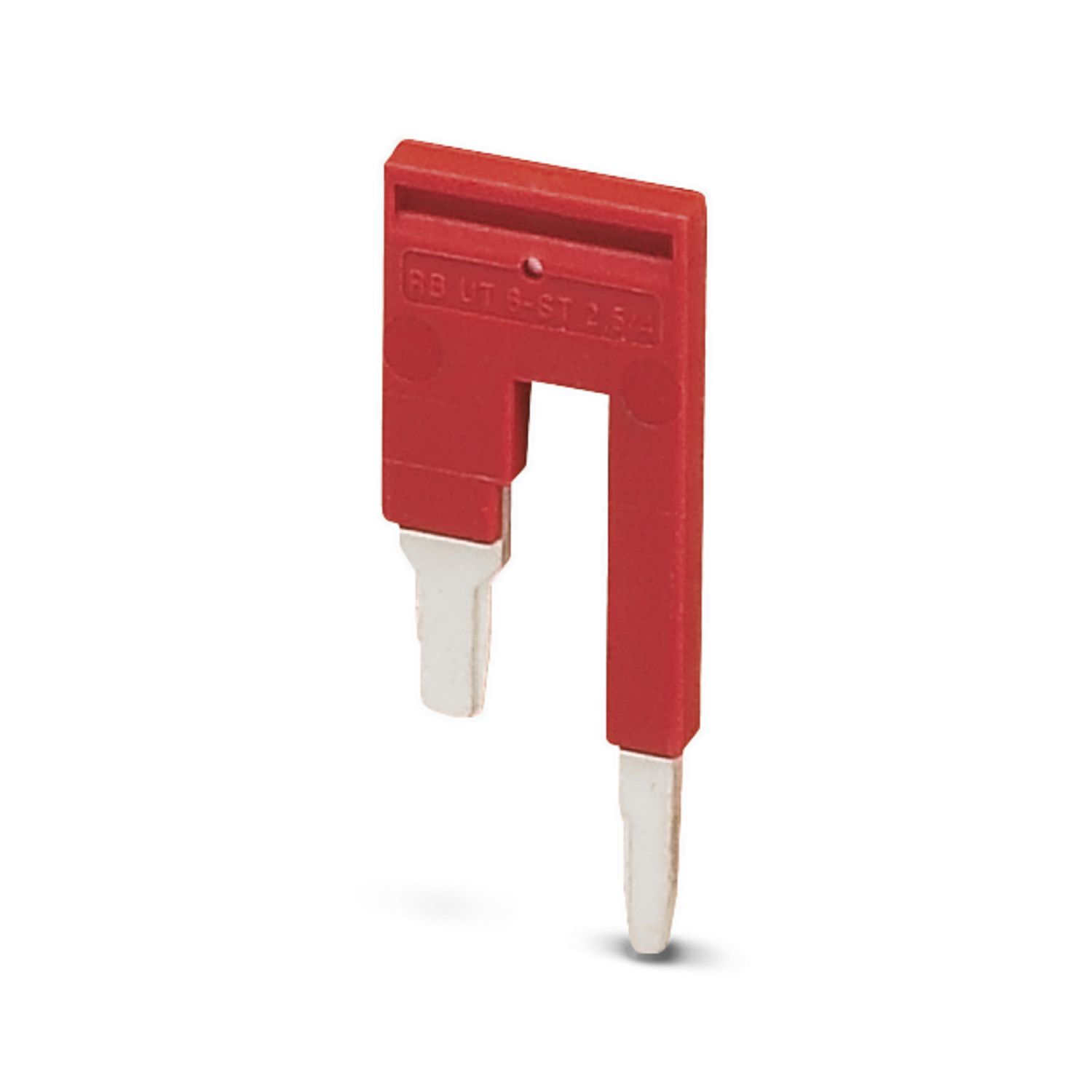

RB UT 6-ST(2,5/4) - Redukční můstek 3047264

RB UT 35-ST(2,5/4) - Redukční můstek 3047280

RB UT 10-ST(2,5/4) - Redukční můstek 3047086

RB UT 16-ST(2,5/4) - Redukční můstek 3047099

RB ST 10-(2,5/4) - Redukční můstek 3030873

RB PTPOWER 35-ST(2,5/4) - Redukční můstek 3030900

FBS 1/2/4-6 - Zástrčný můstek 3030376

FBS 1/2/5/6/9/10/13/14/17/18-6 - Zástrčný můstek 3030378

D-ST 4 - Koncová krytka 3030420

ATP-ST 4 - Oddělovací deska sekcí 3030721

GBS 5-25X12 - Štítek k označení skupiny pro značení svorek 0810588

GBS-ZB/26X6 - Štítek k označení skupiny pro značení svorek 0809298

CARRIER-TM 300 - Nosiče štítků 0828282

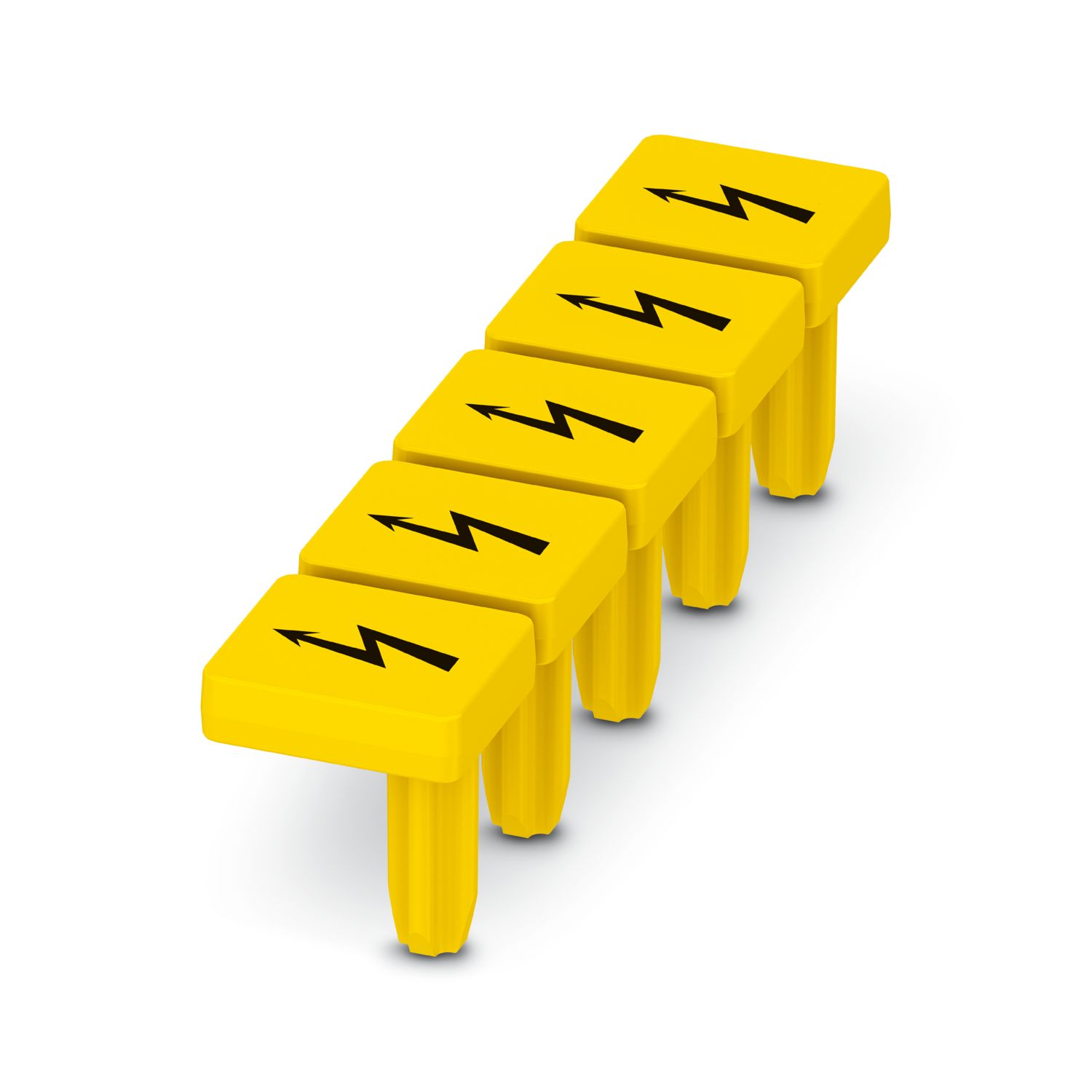

WS PT 4 - Výstražný štítek 1029563

LPS-6/E - Servisní konektor 3270540

LPS-6 - Servisní konektor 3270541

LPO 4/E - Odbočný konektor 3270519

LPO 4 - Odbočný konektor 3270522

D-ST 4 OG - Koncová krytka 3037685

D-ST 4 BU - Koncová krytka 3032295

NS 35/ 7,5 PERF 2000MM - Nosná lišta děrovaná 0801733

NS 35/ 7,5 UNPERF 2000MM - Nosná lišta neděrovaná 0801681

NS 35/ 7,5 WH PERF 2000MM - Nosná lišta děrovaná 1204119

NS 35/ 7,5 WH UNPERF 2000MM-VPE 10 - Nosná lišta neděrovaná 1204122

NS 35/ 7,5 AL UNPERF 2000MM - Nosná lišta neděrovaná 0801704

NS 35/ 7,5 ZN PERF 2000MM - Nosná lišta děrovaná 1206421

NS 35/ 7,5 ZN UNPERF 2000MM - Nosná lišta neděrovaná 1206434

NS 35/ 7,5 CU UNPERF 2000MM-VPE 10 - Nosná lišta neděrovaná 0801762

NS 35/ 7,5 CAP - Koncový uzávěr 1206560

NS 35/15 PERF 2000MM - Nosná lišta děrovaná 1201730

NS 35/15 UNPERF 2000MM - Nosná lišta neděrovaná 1201714

NS 35/15 WH PERF 2000MM - Nosná lišta děrovaná 0806602

NS 35/15 WH UNPERF 2000MM-VPE 10 - Nosná lišta neděrovaná 1204135

NS 35/15 AL UNPERF 2000MM - Nosná lišta neděrovaná 1201756

NS 35/15 ZN PERF 2000MM - Nosná lišta děrovaná 1206599

NS 35/15 ZN UNPERF 2000MM - Nosná lišta neděrovaná 1206586

NS 35/15 CU UNPERF 2000MM-VPE 10 - Nosná lišta neděrovaná 1201895

NS 35/15 CAP - Koncový uzávěr 1206573

NS 35/15-2,3 UNPERF 2000MM-VPE 10 - Nosná lišta neděrovaná 1201798

ZB 6:UNBEDRUCKT - Proužky označovacích štítků 1051003

ZB 6 CUS - Proužky označovacích štítků 0824992

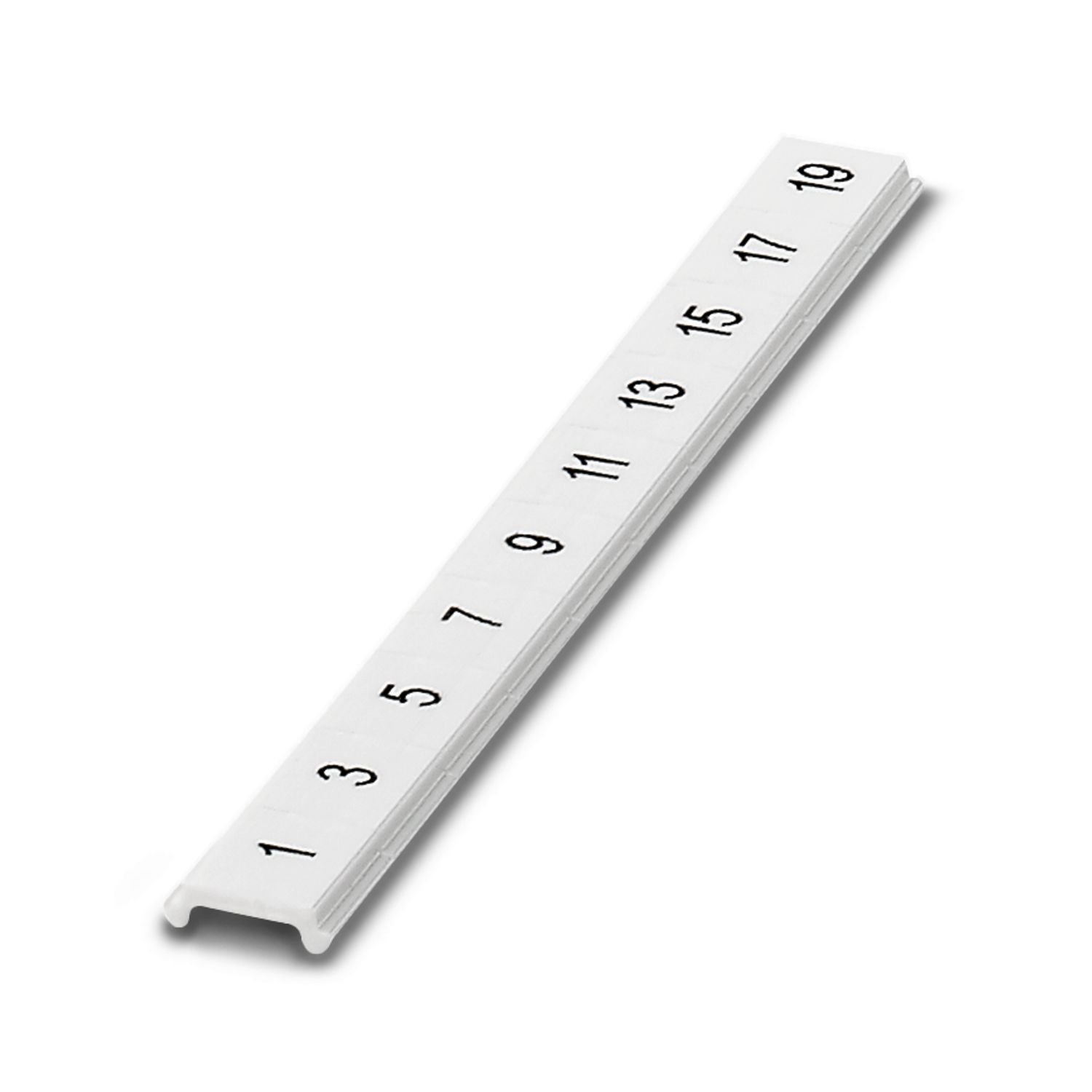

ZB 6,LGS:FORTL.ZAHLEN - Proužky označovacích štítků 1051016
