PSI-MOS-RS485W2/FO 660 E - Převodníky pro optický kabel

2708313

Optický konvertor s integrovanou optickou diagnostikou, poplašný kontakt, pro RS-485 2drátové sběrnicové systémy (SUCONET K, Modbus ...) do 500 kBit/s, kódování NRZ, koncový přístroj s jedním optickým rozhraním (FSMA), 660 nm, pro polymerová vlákna/kabely s vlákny PCF

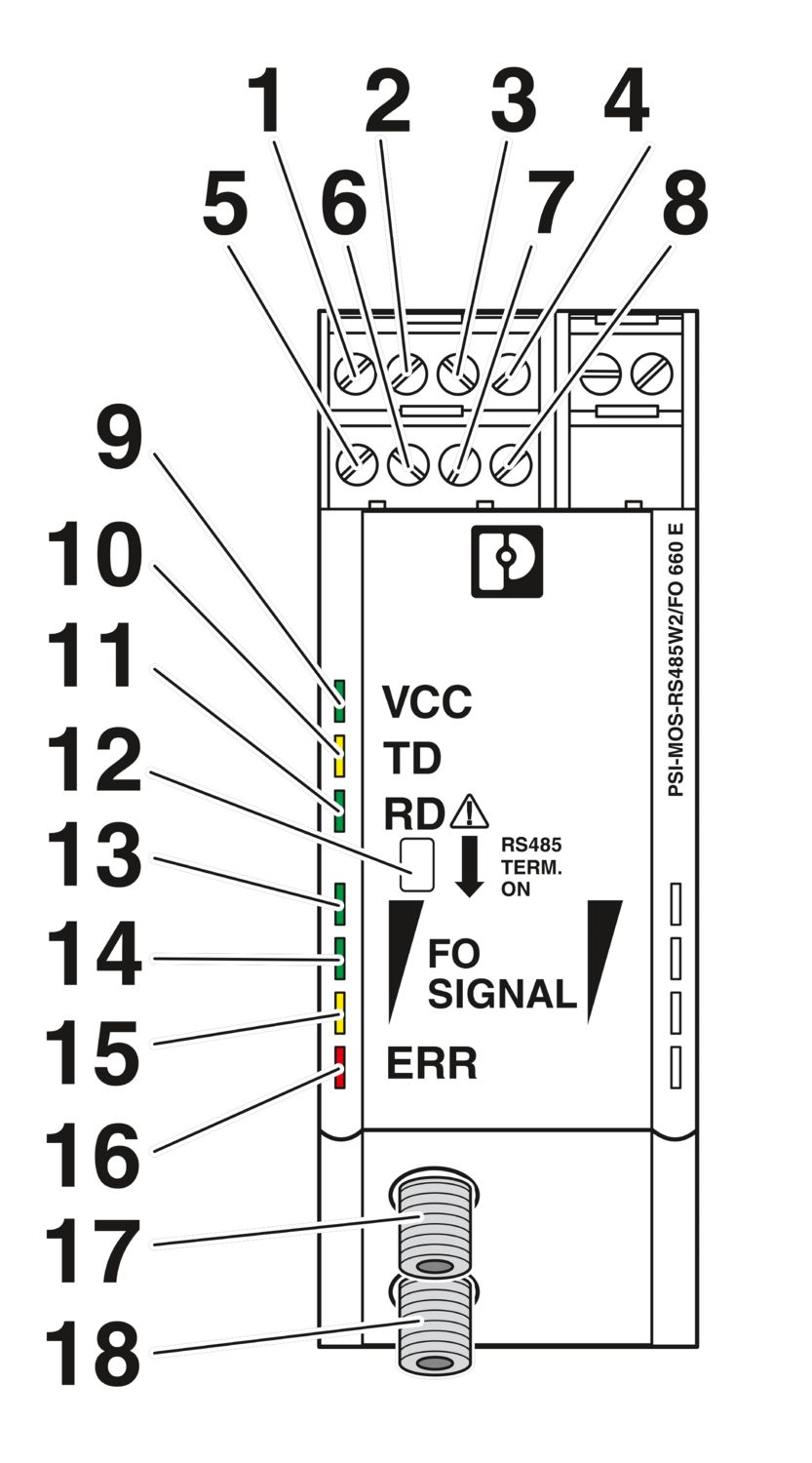

Detaily výrobku

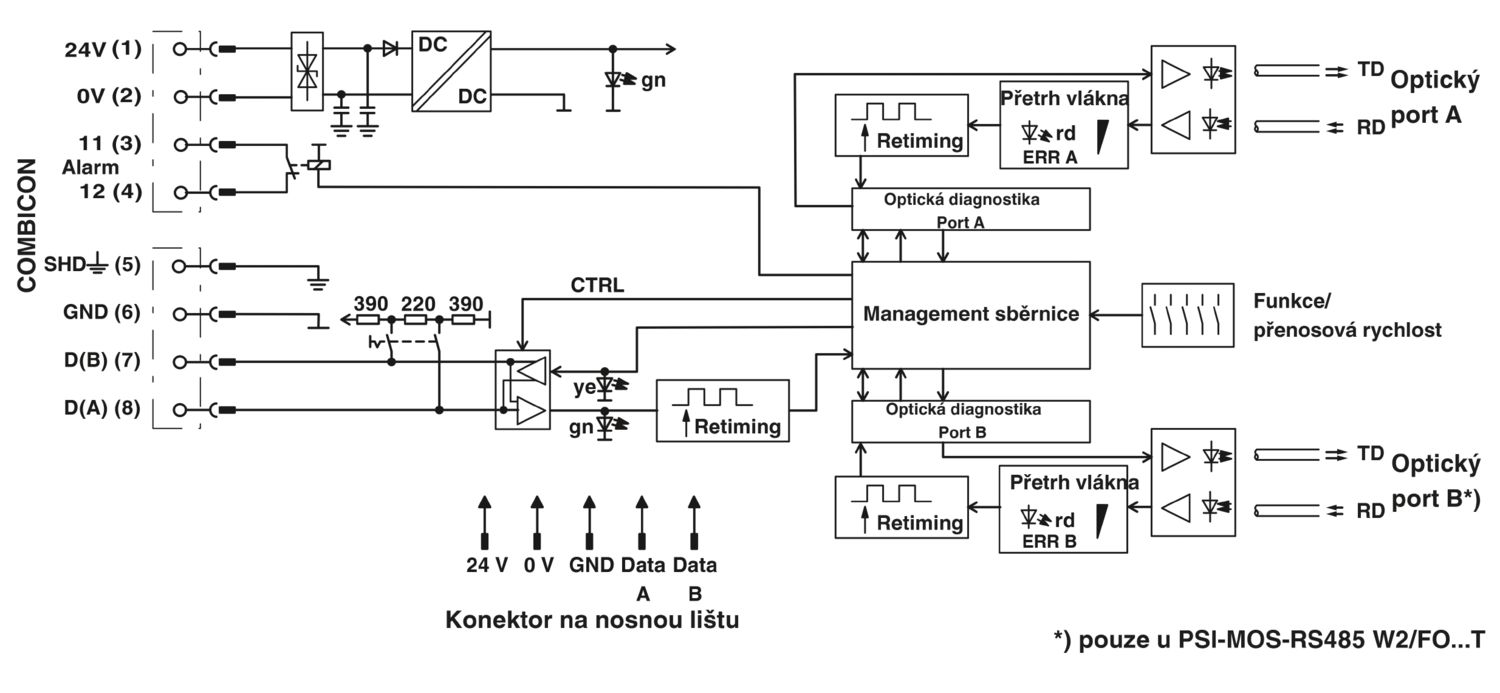

Popis produktu

Návod na použití
Návod na použití	Pouze pro průmyslové použití
Omezení užívání
Upozornění CCCex	Použití v oblastech s nebezpečím výbuchu není dovoleno v Číně.

Typ produktu	Konvertor media
Produktová řada	PSI-MOS
MTTF	967 Roky (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %)
	428 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %)
	176 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %)
MTBF	358 Roky (Telcordia-Standard, teplota 25 °C, pracovní cyklus 21% (5 dní v týdnu, 8 hodin denně))
	73 Roky (Telcordia-Standard, teplota 40 °C, pracovní cyklus 34,25 % (5 dní v týdnu, 12 hodin denně))

Galvanické oddělení	VCC // RS-485
Maximální ztrátový výkon při jmenovité podmínce	2,4 W
Zkušební napětí datového rozhraní/napájení	1,5 kV_eff (50 Hz, 1 min.)
Napájení
Rozmezí napájecího napětí	18 V DC ... 30 V DC (šroubovou zástrčkou COMBICON)
Napájecí jmenovité napětí	24 V DC
Příkon typický	100 mA (24 V DC)
Maximální příkon	130 mA
	≤ 2 A (Při provozu spojovací stanice prostřednictvím konektoru sběrnice na nosnou lištu)

Spínání
Název výstupu	reléový výstup
Popis výstupu	Výstup hlášení poruchy
Počet výstupů	1
Spínací napětí maximální	60 V DC (Ohmická zátěž, obecná zátěž)
	30 V AC (ohmická zátěž)
	42 V AC (vrchol, ohmická zátěž)
Mezní trvalý proud	0,46 A

Napájení
Typ připojení	Konektor se šroubovou svorkou COMBICON
Jednoduchý vodič/pevný bod připojení	0,2 mm² ... 2,5 mm²
Jednoduchý vodič/flexibilní bod připojení	0,2 mm² ... 2,5 mm²
Průřez vodiče (ohebného) [AWG]	24 ... 14
Délka odizolování	7,00 mm
Utahovací moment	0,56 Nm ... 0,79 Nm

Bitové zkreslení, vstup	± 35 % (přípustné)
Bitové zkreslení, výstup	< 6,25 %
Bitové zpoždění	≤ 1 Bit
Signál	Modbus
	S-BUS
	Suconet K
	J-BUS
	DATA HIGHWAY
Data: optické vlákno
Počet kanálů	1
Vysílací výkon minimální	-4,6 dBm (980/1000 µm)
	-16 dBm (200/230 µm)
Přenosová délka vč. systémové rezervy 3 dB	100 m (F-P 980/1000 230 dB/km s rychloupínacím konektorem)
	800 m (F-K 200/230 10 dB/km s rychloupínacím konektorem)
Přenosový protokol	protokolově transparentní k rozhraní RS-485
Typ připojení	F-SMA
Vlnová délka	660 nm
Citlivost přijímače minimální	-30,2 dBm
Citlivost přijímače maximální	-3 dBm (980/1000 µm)
Přenosové médium	Polymerová vlákna
	Vlákno PCF
Data: RS-485, 2 vodiče
Sériová přenosová rychlost	4,8/ 9,6/ 19,2/ 38,4/ 57,6/ 75/ 93,75/ 115,2/ 136/ 187,5/ 375/ 500 kBit/s
Typ připojení	Výměnné šroubové připojení
Délka přenosu	≤ 1200 m (v závislosti na rychlosti datového přenosu, se stíněným krouceným datovým vedením)
Zakončovací odpor	390 Ω (připojitelný)
	220 Ω
	390 Ω
Přenosové médium	Měď
Formát souboru/kódování	UART (volitelně 11/10 bit, NRZ), tolerance skluzu
Přepínání směru dat	vlastní řízení

Šířka	35 mm
Výška	99 mm
Hloubka	105 mm

Barva (Pouzdro)	šedá (RAL 7042)
Materiálem (Pouzdro)	PA 6.6-FR

Optické vedení
Typy vlákna	980/1000 µm
	200/230 µm
	Polymerová vlákna
	PCF vlákna

Odolnost proti vibracím dle EN 60068-2-6/IEC 60068-2-6	Provoz: 5g, 10 ... 150 Hz, 2,5 h, ve směru XYZ
Ráz podle EN 60068-2-27/IEC 60068-2-27	Provoz: 15 g, trvání 11 ms, polosinusový rázový impulz

Okolní podmínky
Druh ochrany	IP20
Teplota prostředí (provoz)	-20 °C ... 60 °C
Teplota prostředí (skladování/přeprava)	-40 °C ... 85 °C
Výška	≤ 5000 m (Omezení viz prohlášení výrobce pro provoz ve výškách)
	≤ 2000 m (Oblasti s nebezpečím výbuchu)
Přípustná vlhkost vzduchu (provoz)	30 % ... 95 % (bez kondenzace par)

CE
Certifikát	CE shoda
IECEx
Označení	Ex ec [op is Gb] IIC T4 Gc
	[Ex op is Db] IIIC
Certifikát	IECEx ULD 24.0009X
ATEX
Označení	 II 3 (2) G Ex ec [op is Gb] IIC T4 Gc
	 II (2) D [Ex op is Db] IIIC
Certifikát	UL 24 ATEX 3197X
Upozornění	Respektujte zvláštní pokyny pro instalaci uvedené v dokumentaci!
UL, USA / Kanada
Označení	Class I, Zone 2, AEx ec IIC T4 Gc
	Ex ec IIC T4 Gc X
	Class I, Div. 2, Groups A, B, C, D
Test škodlivých plynů
Označení	ISA-S71.04-1985 G3 Harsh Group A
Lodní stavitelství
Označení	DNV GL
Data pro lodní stavitelství
Temperature	B
Humidity	A
Vibrace	A
EMC	B
Enclosure	Required protection according to the Rules shall be provided upon installation on board

Elektromagnetická slučitelnost	Shoda se směrnicí o elektromagnetické kompatibilitě 2014/30/EU
Odolnost proti rušení	EN 61000-6-2:2005
Rušivé vyzařování
Normy/předpisy	EN 55011
Vybíjení statické elektřiny
Normy/předpisy	EN 61000-4-2
Vybíjení statické elektřiny
Kontaktní výboje	± 6 kV
Vzdušné výboje	± 8 kV
Poznámka	kritérium B
Elektromagnetické VF pole
Normy/předpisy	EN 61000-4-3
Elektromagnetické VF pole
Síla pole	10 V/m
Poznámka	kritérium A
Rychlé tranzienty (Burst)
Normy/předpisy	EN 61000-4-4
Rychlé tranzienty (Burst)
Vstup	± 2 kV
Signál	± 2 kV
Poznámka	kritérium B
Zatížení rázovým proudem (surge)
Normy/předpisy	EN 61000-4-5
Zatížení rázovým proudem (surge)
Vstup	± 0,5 kV
Signál	± 1 kV
Poznámka	kritérium B
Ovlivnění šířící se po vedení
Normy/předpisy	EN 61000-4-6
Ovlivnění šířící se po vedení
Poznámka	kritérium A
Napětí	10 V
Rušivé vyzařování
Normy/předpisy	EN 55011
Poznámka	Třída A, oblast použití: průmysl
Kritéria
Kritérium A	Běžný provoz v rámci stanovených limitů.
Kritérium B	Přechodné ovlivnění provozu, který přístroj sám opět opraví.

Bez látek narušujících smáčení laku	VDMA 24364:2018-05

Způsob montáže	Montáž na nosnou lištu

Obchodní data

Objednací číslo	2708313
Ks/bal.	1 Kus
Minimální objednané množství	1 Kus
Prodejní kód	DNC
Kód výrobku	DNC212
GTIN	4017918974015
Hmotnost/kus (včetně obalu)	232,266 g
Hmotnost/kus (bez obalu)	186,98 g
Číslo celní sazby	85176200
Země původu	DE

Klasifikace

Schválení

Environmental product compliance

Kompatibilní produkty

Příslušenství

Vaše výhody

Modulárně kombinovatelné s měděnými opakovači PSI prostřednictvím konektoru sběrnice na nosnou lištu

Prořazení napájecího napětí a datových signálů přes konektory sběrnice na nosnou lištu

Přípojky výměnné přes šroubovou svornici COMBICON

Automatické rozpoznávání přenosových rychlostí nebo pevné nastavení přenosové rychlosti přes přepínač DIP

Vysoce kvalitní galvanické oddělení mezi všemi rozhraními (RS-485 // porty světlovodného vlákna // napájení // konektor na nosnou lištu)

Možné redundantní napájení volitelným systémovým zdrojem napájení

Schváleno pro použití v zóně 2

Jiskrově bezpečné optické rozhraní (ex op is) pro přímé připojení k přístrojům v zóně 1

Integrovaná optická diagnostika pro stálé sledování optických tras

Spínací kontakt bez napětí země pro stávající alarmování kritických optických tras

Vhodné pro přenosovou rychlost až 500 kBit/s

Bit-Retiming pro libovolnou hloubku kaskádování

Schválení pro lodní stavitelství dle DNV GL

ECLASS-13.0	19170411
ECLASS-15.0	19170411

EU RoHS
Splňuje požadavky dle směrnice RoHS	Ano
řízení o výjimkách, pokud je známo	7(a), 7(c)-I
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Tabulku s čínským prohlášením RoHS pro příslušný výrobek najdete v části Download (Ke stažení) u daného produktu v části „Prohlášení výrobce“. Pro všechny výrobky s označením EFUP-E se nevydává ani nevyžaduje tabulka s prohlášením RoHS pro Čínu.
EU REACH SVHC
Upozornění na kandidátní látku REACH (č. CAS)	Lead (č. CAS: 7439-92-1)
Upozornění na kandidátní látku REACH (č. CAS)		6,6'-di-tert-butyl-2,2'-methylenedi-p-cresol (č. CAS: 119-47-1)
SCIP	b1d7039d-4212-4e92-b342-22e7c7e83d23
