Použitím repeaterů lze podstatně zvýšit výkonnost a dostupnost sběrnicových systémů. Segmentace sběrnice repeatery dovoluje vedle galvanického oddělení mnohonásobně zvýšit přípustný rozsah sítě a rozšířit počet účastníků.
PSI-REP-RS485W2
-
Regenerační zesilovač
2313096
Modulární repeater pro oddělení potenciálů a zvýšení dosahu ve 2drátových systémech sběrnice RS-485 do 500 kBit/s, 4cestné oddělení, k montáži na lištu, napájení 24 V DC

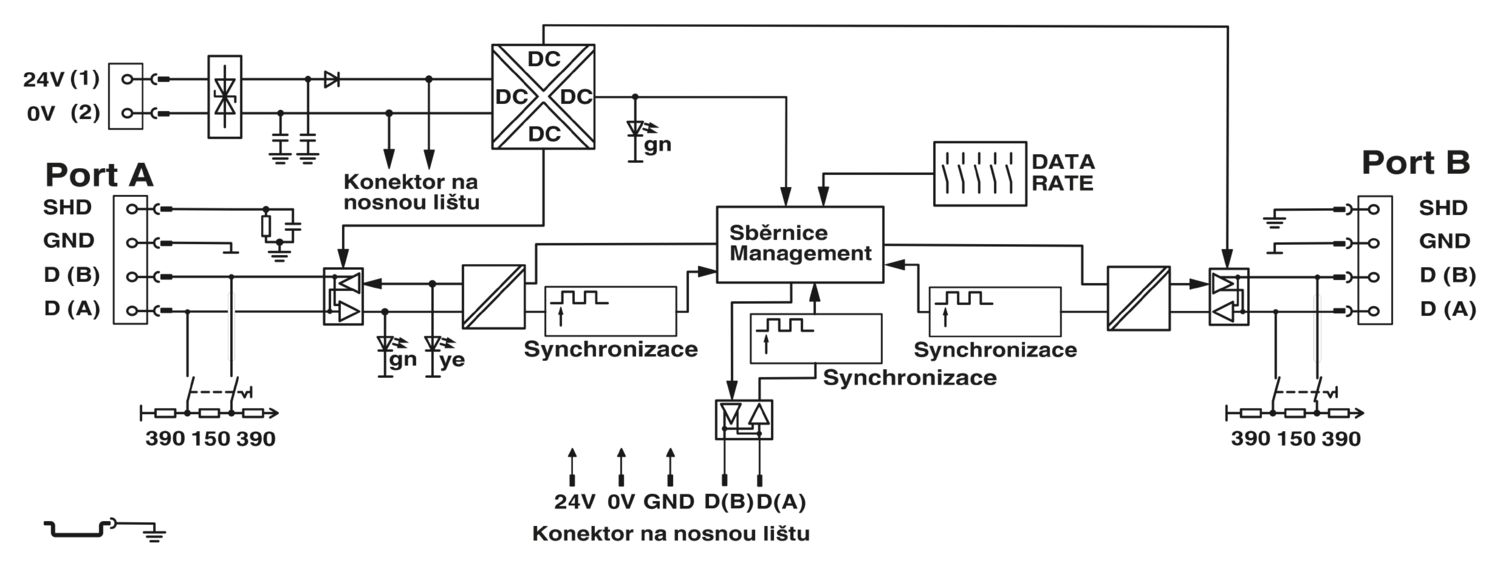

Detaily výrobku
Návod na použití | |
Návod na použití | Pouze pro průmyslové použití |
Omezení užívání | |
Poznámka EMC | EMC: produkt třídy A, viz prohlášení výrobců v sekci Download |
Omezení užívání | |
Upozornění CCCex | Použití v oblastech s nebezpečím výbuchu není dovoleno v Číně. |
Typ produktu | Propojovací převodník |
MTTF | 1439 Roky (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %) |
717 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %) | |
305 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %) | |
MTBF | 1247 Roky (Telcordia-Standard, teplota 25 °C, pracovní cyklus 21% (5 dní v týdnu, 8 hodin denně)) |
261 Roky (Telcordia-Standard, teplota 40 °C, pracovní cyklus 34,25 % (5 dní v týdnu, 12 hodin denně)) |
Galvanické oddělení | VCC // TBUS // RS-485 (A) // RS-485 (B) |
Maximální ztrátový výkon při jmenovité podmínce | 1,8 W |
Zkušební napětí datového rozhraní/napájení | 1,5 kVeff (50 Hz, 1 min.) |
Zkušební napětí datových rozhraní | 1,5 kV |
Napájení | |
Rozmezí napájecího napětí | 18 V DC ... 30 V DC (šroubovou zástrčkou COMBICON) |
Napájecí jmenovité napětí | 24 V DC (podle UL) |
Příkon typický | 75 mA (24 V DC ) |
Maximální příkon | ≤ 2 A (Při provozu spojovací stanice prostřednictvím konektoru sběrnice na nosnou lištu) |
Napájení | |
Délka odizolování | 7,00 mm |
Utahovací moment | 0,6 Nm ... 0,8 Nm |
Bitové zkreslení, vstup | max. ± 35 % |
Bitové zkreslení, výstup | < 6,25 % |
Bitové zpoždění | < 1 Bit |
Signál | Modbus |
Přenosové kanály | 2 (1/1), TD, RD, poloviční duplex |
Data: Rozhraní RS-485, podle EIA/TIA-485, DIN 66259-4/RS-485 2drátové | |
Rychlost přenosu | 4,8/9,6/19,2/38,4/57,6/75/93,75/115,2/136/187,5/375/500 kBit/s (manuálně nastavitelná) |
Typ připojení | Výměnné šroubové připojení |
Délka přenosu | ≤ 1200 m (v závislosti na rychlosti přenosu, systému sběrnice a typu kabelu) |
Zakončovací odpor | 390 Ω (připojitelný k portu A a B) |
150 Ω | |
390 Ω | |
Jednoduchý vodič/pevný bod připojení | 0,2 mm² ... 2,5 mm² |
Jednoduchý vodič/flexibilní bod připojení | 0,2 mm² ... 2,5 mm² |
Průřez vodiče, ohebný, AWG max | 12 |
Min. průřez vodiče ohebný AWG | 24 |
Jeden vodič/kontaktní místo svorky tuhý AWG max. | 12 |
Jeden vodič/kontaktní místo svorky tuhý AWG min. | 24 |
Přenosové médium | 2-vodičový kroucený pár, stíněný |
Formát souboru/kódování | UART (volitelně 11/10 bit, NRZ) |
Přepínání směru dat | samočinně řízené, min. doba odezvy stanice 2 Bit |
Výkres v měřítku |
|
Šířka | 35 mm |
Výška | 99 mm |
Hloubka | 105 mm |
Barva (Pouzdro) | šedá (RAL 7042) |
Materiálem (Pouzdro) | PA 6.6-FR |
Volný pád dle IEC 60068-2-32: | : 1 m |
Odolnost proti vibracím dle EN 60068-2-6/IEC 60068-2-6 | : 5g, 10 ... 150 Hz, 2,5 h, ve směru XYZ |
Ráz podle EN 60068-2-27/IEC 60068-2-27 | : 15 g, trvání 11 ms, polosinusový rázový impulz |
Okolní podmínky | |
Druh ochrany | IP20 |
Teplota prostředí (provoz) | -20 °C ... 60 °C |
Teplota prostředí (skladování/přeprava) | -40 °C ... 85 °C |
Výška | ≤ 5000 m (Omezení viz prohlášení výrobce pro provoz ve výškách) |
≤ 2000 m (Oblasti s nebezpečím výbuchu) | |
Přípustná vlhkost vzduchu (provoz) | 10 % ... 95 % (bez kondenzace par) |
CE | |
Certifikát | CE shoda |
ATEX | |
Označení | II 3 G Ex ec IIC T5 Gc |
Certifikát | UL 21 ATEX 2550X |
Upozornění | Respektujte zvláštní pokyny pro instalaci uvedené v dokumentaci! |
IECEx | |
Označení | Ex ec IIC T5 Gc |
Certifikát | IECEx ULD 21.0013X |
UL, USA / Kanada | |
Označení | Class I, Zone 2, AEx ec IIC T5 Gc |
Ex ec IIC T5 Gc X | |
Class I, Div. 2, Groups A, B, C, D | |
Test škodlivých plynů | |
Označení | ISA-S71.04-1985 G3 Harsh Group A |
Elektromagnetická slučitelnost | Shoda se směrnicí o elektromagnetické kompatibilitě 2014/30/EU |
Odolnost proti rušení | EN 61000-4-2 |
Rušivé vyzařování | |
Normy/předpisy | EN 55011 |
Vybíjení statické elektřiny | |
Normy/předpisy | EN 61000-4-2 |
Vybíjení statické elektřiny | |
Kontaktní výboje | ± 6 kV |
Vzdušné výboje | ± 8 kV |
Poznámka | kritérium B |
Elektromagnetické VF pole | |
Normy/předpisy | EN 61000-4-3 |
Elektromagnetické VF pole | |
Frekvenční rozsah | 80 MHz ... 3 GHz |
Síla pole | 10 V/m |
Poznámka | kritérium A |
Rychlé tranzienty (Burst) | |
Normy/předpisy | EN 61000-4-4 |
Rychlé tranzienty (Burst) | |
Vstup | ± 2 kV |
Signál | ± 2 kV |
Poznámka | kritérium B |
Zatížení rázovým proudem (surge) | |
Normy/předpisy | EN 61000-4-5 |
Zatížení rázovým proudem (surge) | |
Vstup | ± 0,5 kV |
Signál | ± 1 kV |
Poznámka | kritérium B |
Ovlivnění šířící se po vedení | |
Normy/předpisy | EN 61000-4-6 |
Ovlivnění šířící se po vedení | |
Poznámka | kritérium A |
Napětí | 10 V |
Rušivé vyzařování | |
Normy/předpisy | EN 55011 |
Poznámka | Třída A, oblast použití: průmysl |
Kritéria | |
Kritérium A | Běžný provoz v rámci stanovených limitů. |
Kritérium B | Přechodné ovlivnění provozu, který přístroj sám opět opraví. |
Bez látek narušujících smáčení laku | VDMA 24364:2018-05 |
Normy/předpisy | EN 62368 |
Způsob montáže | Montáž na nosnou lištu |
Objednací číslo | 2313096 |
Ks/bal. | 1 Kus |
Minimální objednané množství | 1 Kus |
Prodejní kód | DNC |
Kód výrobku | DNC122 |
Strana katalogu | Strana 423 (C-6-2019) |
GTIN | 4046356098816 |
Hmotnost/kus (včetně obalu) | 260,6 g |
Hmotnost/kus (bez obalu) | 240,8 g |
Číslo celní sazby | 85176200 |
Země původu | DE |
ECLASS
ECLASS-13.0 | 27242208 |
ETIM
ETIM 9.0 | EC001423 |
UNSPSC
UNSPSC 21.0 | 43222600 |
EU RoHS | |
Splňuje požadavky dle směrnice RoHS | Ano |
řízení o výjimkách, pokud je známo | 6(c), 7(a), 7(c)-I |
China RoHS | |
Environment friendly use period (EFUP) |
EFUP-50
Tabulku s čínským prohlášením RoHS pro příslušný výrobek najdete v části Download (Ke stažení) u daného produktu v části „Prohlášení výrobce“. Pro všechny výrobky s označením EFUP-E se nevydává ani nevyžaduje tabulka s prohlášením RoHS pro Čínu.
|
EU REACH SVHC | |
Upozornění na kandidátní látku REACH (č. CAS) | Lead (č. CAS: 7439-92-1) |
SCIP | 9ae6a00b-07c9-4c16-a83d-d5932c6a7119 |
Kompatibilní produkty
-
QUINT4-SYS-PS/1AC/24DC/2.5/SC - Zdroj napájení 2904614
-
ME 17,5 TBUS 1,5/ 5-ST-3,81 KMGY - Konektor sběrnice na nosnou lištu 2713645
-
ME-SAS - Spona přípojky stínění 2853899
-
SZF 1-0,6X3,5 - Šroubovák 1204517
-
PSI-TERMINATOR-PB-TBUS - Zakončovací odpor 2702636
-
PSI-MOS-RS485W2/FO 660 E - Převodníky pro optický kabel 2708313
-
PSI-MOS-RS485W2/FO 660 T - Převodníky pro optický kabel 2708300
-
PSI-MOS-RS485W2/FO 850 E - Převodníky pro optický kabel 2708339
-
PSI-MOS-RS485W2/FO 850 T - Převodníky pro optický kabel 2708326
-
PSI-MOS-RS485W2/FO1300 E - Převodníky pro optický kabel 2708562
-
PSM PTK - Připojovací rozdělovač 2760623
-
PSM PTK-4 - Připojovací rozdělovač 2799364
Vaše výhody
Přenosové rychlosti až 500 kBit/s, nastavitelné přes DIP přepínač
Vysoce kvalitní 4cestné oddělení mezi všemi rozhraními
Bit-Oversampling pro bezpečné rozpoznávání sporadických poruch
Bit-Retiming pro libovolné kaskádování přístrojů
Integrované, připojitelné zakončovací odpory
Přes konektor na nosnou lištu modulárně kombinovatelné s optickými konvertory PSI-MOS
Schváleno pro použití v zóně 2
