Optický konvertor, pro převod 100Base-T do polymerových a PCF vláken (660 nm), připojení SC-RJ-optika (standard PROFINET), možnost montáže na lištu, napájení 24 V DC
Optický přenos s technologií světlovodného vlákna umožňuje maximální odolnost proti rušení při maximálním dosahu přenosu bez omezení šířky pásma přenosu. Nahradíte tak konektory náchylné k opotřebení a náročné na údržbu a snížíte doby prostojů svého zařízení.
| Návod na použití | |
| Návod na použití | Pouze pro průmyslové použití |
| Typ produktu | Konvertor media |
| MTTF | 929 Roky (SN 29500 Standard, teplota 25 °C, pracovní cyklus 21 %) |
| 461 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 34,25 %) | |
| 204 Roky (SN 29500 Standard, teplota 40 °C, pracovní cyklus 100 %) |
| Galvanické oddělení | VCC // Ethernet |
| Maximální ztrátový výkon při jmenovité podmínce | 2,4 W |
| Zkušební napětí datového rozhraní/napájení | 1,5 kVeff (50 Hz, 1 min.) |
| 1500 V | |
| Napájení | |
| Rozmezí napájecího napětí | 18 V DC ... 32 V DC (šroubovou zástrčkou COMBICON) |
| 18 V DC ... 32 V DC (alternativní nebo redundantní, napájením přes kontakt sběrnice na desce základny a napájením systému) | |
| Příkon typický | ≤ 85 mA (24 V DC) |
| Maximální příkon | 100 mA (24 V DC) |
| Ochranné spínání | Ochrana proti přepólování |
| Spínání | |
| Název výstupu | reléový výstup |
| Počet výstupů | 2 |
| Provedení kontaktů | Spínač |
| Spínací napětí maximální | 60 V AC/DC |
| Maximální spínací proud | 1 A |
| Napájení | |
| Typ připojení | Výměnná šroubová svorka (COMBICON), možná redundance |
| Utahovací moment | 0,56 Nm ... 0,79 Nm |
| Signál | Ethernet |
| PROFINET | |
| Data: optické vlákno | |
| Vysílací výkon minimální | min. -8 dBm (980/1000 µm, staticky) |
| min. -19 dBm (200/230 µm, staticky) | |
| Vysílací výkon maximální | max. -2 dBm (980/1000 µm, staticky) |
| max. -11 dBm (200/230 µm, staticky) | |
| Přenosová délka vč. systémové rezervy 3 dB | 50 m (Polymerová vlákna s F-P 980/1000 230 dB/km) |
| 100 m (Vlákna PCF s F-K 200/230 8 dB/km) | |

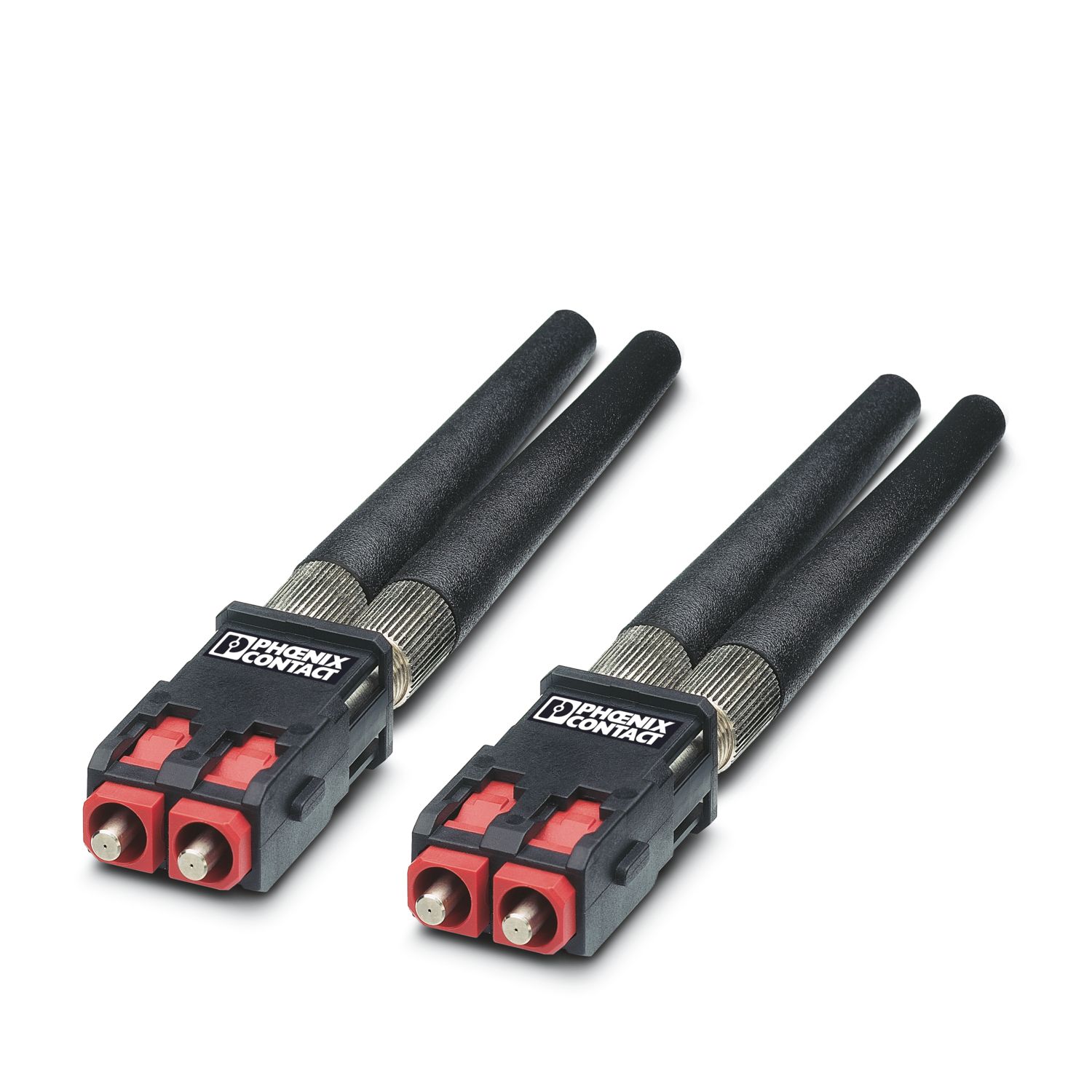

| Typ připojení | SC-RJ |
| Vlnová délka | 660 nm |
| Citlivost přijímače minimální | -23 dBm (980/1000 µm, staticky) |
| -26,8 dBm (200/230 µm, staticky) | |
| Přenosové médium | Polymerová vlákna |
| Vlákno PCF | |
| Data: Rozhraní Ethernet, 100Base-T(X) dle IEEE 802.3 | |
| Rychlost přenosu | 100 MBit/s |
| Typ připojení | Zásuvka RJ45, stíněná |
| Počet kanálů | 1 |
| Délka přenosu | 100 m (Kroucená dvojlinka stíněná) |
| Přenosové médium | Měď |
| Link through | Link Fault Pass Through |
| Výkres v měřítku |
|
| Šířka | 22,5 mm |
| Výška | 99 mm |
| Hloubka | 114,5 mm |
| Barva (Pouzdro) | zelená (RAL 6021) |
| Materiálem (Pouzdro) | PA V0 |
| Optické vedení | |
| Typy vlákna | 980/1000 µm |
| 200/230 µm | |
| Polymerová vlákna | |
| PCF vlákna | |
| Volný pád dle IEC 60068-2-32: | : 1 m |
| Odolnost proti vibracím dle EN 60068-2-6/IEC 60068-2-6 | : 5g, 150 Hz, 2,5 h, ve směru XYZ |
| Ráz podle EN 60068-2-27/IEC 60068-2-27 | : 15 g, trvání 11 ms, polosinusový rázový impulz |
| Okolní podmínky | |
| Druh ochrany | IP20 |
| Teplota prostředí (provoz) | -40 °C ... 60 °C |
| Teplota prostředí (skladování/přeprava) | -40 °C ... 70 °C |
| Výška | ≤ 5000 m (Omezení viz prohlášení výrobce pro provoz ve výškách) |
| Přípustná vlhkost vzduchu (provoz) | 10 % ... 95 % (bez kondenzace par) |
| CE | |
| Certifikát | CE shoda |
| Test škodlivých plynů | |
| Označení | ISA-S71.04-1985 G3 Harsh Group A |
| Elektromagnetická slučitelnost | Shoda se směrnicí o elektromagnetické kompatibilitě 2014/30/EU |
| Vybíjení statické elektřiny | |
| Normy/předpisy | EN 61000-4-2 |
| Vybíjení statické elektřiny | |
| Kontaktní výboje | ± 6 kV (Kontrolní stupeň přesnosti 3) |
| Vzdušné výboje | ± 8 kV (Kontrolní stupeň přesnosti 3) |
| Nepřímé vybíjení | ± 6 kV |
| Poznámka | kritérium B |
| Elektromagnetické VF pole | |
| Normy/předpisy | EN 61000-4-3 |
| Elektromagnetické VF pole | |
| Frekvenční rozsah | 80 MHz ... 3 GHz (Kontrolní stupeň přesnosti 3) |
| Síla pole | 10 V/m |
| Poznámka | kritérium A |
| Rychlé tranzienty (Burst) | |
| Normy/předpisy | EN 61000-4-4 |
| Rychlé tranzienty (Burst) | |
| Vstup | ± 2,2 kV (1 minuta) |
| Signál | ± 2,2 kV (1 minuta) |
| Poznámka | kritérium B |
| Zatížení rázovým proudem (surge) | |
| Normy/předpisy | EN 61000-4-5 |
| Zatížení rázovým proudem (surge) | |
| Vstup | ± 0,5 kV (Napájení) |
| Signál | ± 1 kV (stíněné vedení) |
| Poznámka | kritérium B |
| Ovlivnění šířící se po vedení | |
| Normy/předpisy | EN 61000-4-6 |
| Ovlivnění šířící se po vedení | |
| Frekvenční rozsah | 0,15 MHz ... 80 MHz |
| Poznámka | kritérium A |
| Napětí | 10 V |
| Rušivé vyzařování | |
| Normy/předpisy | EN 61000-6-4 |
| Poznámka | Třída A, oblast použití: průmysl |
| Kritéria | |
| Kritérium A | Běžný provoz v rámci stanovených limitů. |
| Kritérium B | Přechodné ovlivnění provozu, který přístroj sám opět opraví. |
| Bez látek narušujících smáčení laku | VDMA 24364:2018-05 |
| Způsob montáže | Montáž na nosnou lištu |
