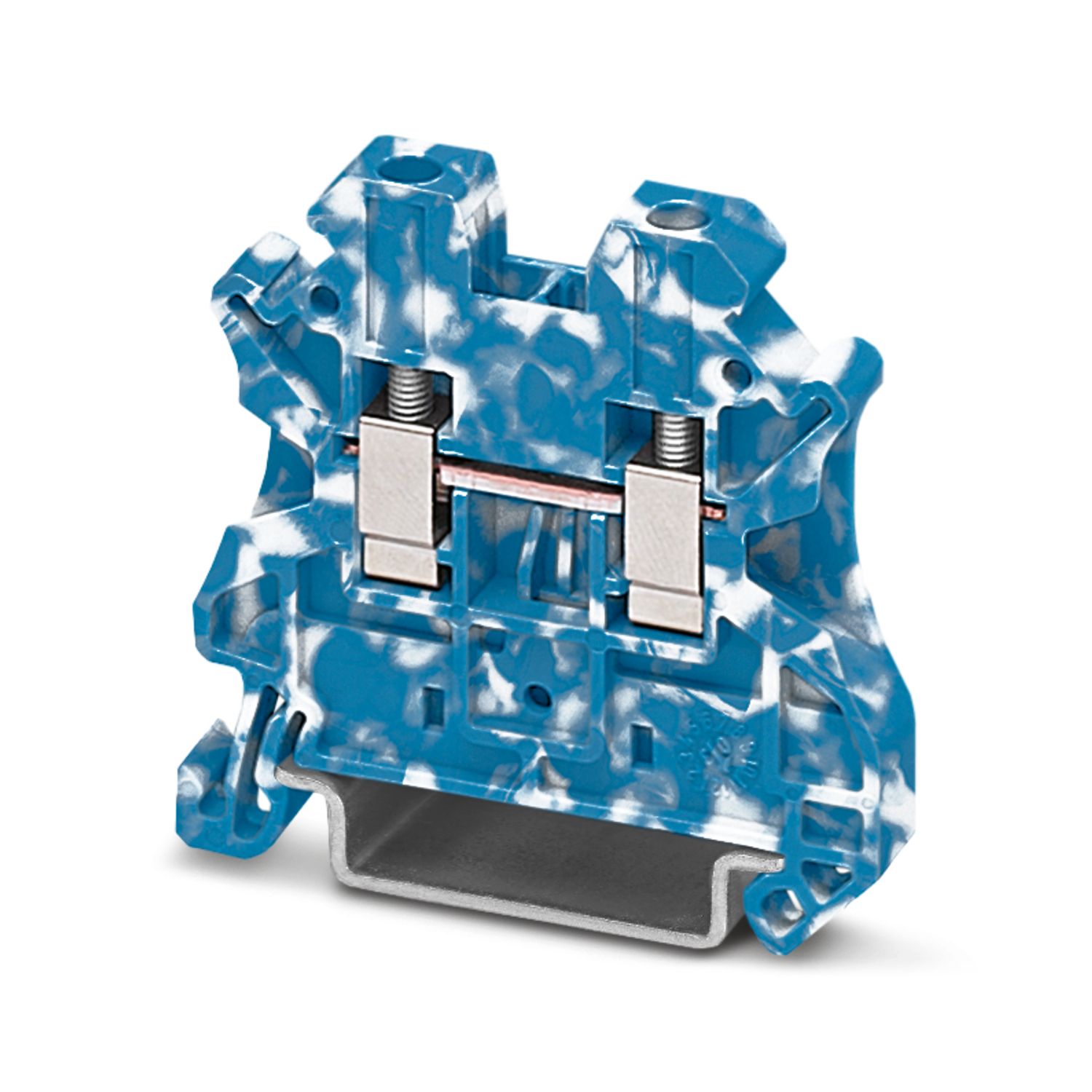

UT 4 BUWH - Złączka przelotowa

1578420

Złączka przelotowa, napięcie znamionowe: 1000 V, prąd znamionowy: 32 A, ilość przyłączy: 2, rodzaj przyłącza: Przyłącze śrubowe, Przekrój znamionowy: 4 mm², przekrój: 0,14 mm² - 6 mm², rodzaj montażu: NS 35/7,5, NS 35/15, kolor: błękitny/biały

Szczegóły produktu

Typ produktu	Złączka przelotowa
Rodzina produktów	UT
Zakres stosowania	Kolejnictwo
	Budowa maszyn
	Budowa instalacji
	Inżynieria procesowa
Ilość przyłączy	2
Liczba rzędów	1
Potencjały	1
Właściwości izolacji
Kategoria przepięciowa	III
Stopień zabrudzenia	3

Znamionowe napięcie udarowe	8 kV
Maksymalna utrata mocy w warunkach znamionowych	1,02 W

Liczba przyłączy na poziom	2
Przekrój znamionowy	4 mm²
Rodzaj przyłącza	Przyłącze śrubowe
Gwint śruby	M3
Moment dokręcania	0,6 ... 0,8 Nm
Długość odizolowania	9 mm
sonda wzorcowa	A4
Przyłącze według normy	IEC 60947-7-1
Przekrój przewodu sztywnego	0,14 mm² ... 6 mm²
przekrój przewodu AWG	26 ... 10 (przeliczone według IEC)
Przekrój przewodu, linka	0,14 mm² ... 6 mm²
Przekrój przewodu linki [AWG]	26 ... 10 (przeliczone według IEC)
Przekrój przewodu linki (tulejka bez izolacji z tworzywa sztucznego)	0,25 mm² ... 4 mm²
Przekrój przewodu linki (tulejka z izolacją z tworzywa sztucznego)	0,25 mm² ... 4 mm²
2 przewody o takim samym przekroju, sztywne	0,14 mm² ... 1,5 mm²
2 przewody o takim samym przekroju, giętkie	0,14 mm² ... 1,5 mm²
2 przewody typu linka o takim samym przekroju z tulejką z tworzywa sztucznego	0,25 mm² ... 1,5 mm²
2 przewody o takim samym przekroju z tulejką TWIN z tworzywa sztucznego	0,5 mm² ... 2,5 mm²
Prąd znamionowy	32 A (przy przekroju poprzecznym przewodu 4 mm²)
Maksymalny prąd obciążenia	41 A (przy przekroju poprzecznym przewodu 6 mm²)
Napięcie znamionowe	1000 V
Wskazówka	Uwaga: w strefie pobierania można znaleźć informacje o atestacji produktów, przekroju przyłączy i wskazówki dotyczące do podłączania przewodów aluminiowych.
Przekrój znamionowy	4 mm²

Dane znamionowe (ATEX/IECEx)
Oznaczanie	 II 2 GD Ex eb IIC Gb
Zakres temperatur stosowania	-60 °C ... 110 °C
Akcesoria ze świadectwem Ex	3047028 D-UT 2,5/10
	3047167 ATP-UT
	1205053 SZS 0,6X3,5
	3022276 CLIPFIX 35-5
	3022218 CLIPFIX 35
Zestawienie mostków	Mostek / FBS 2-6 / 3030336
	Mostek / FBS 3-6 / 3030242
	Mostek / FBS 4-6 / 3030255
	Mostek / FBS 5-6 / 3030349
	Mostek / FBS 10-6 / 3030271
	Mostek / FBS 20-6 / 3030365
	Mostek / FBS 50-6 / 3032224
Dane mostków	27 A (4 mm²)
Wzrost temperatury Ex	40 K (33,3 A / 4 mm²)
dla mostkowania mostkiem	690 V
- w przy przeskakującym mostkowaniu	352 V
- w przypadku mostkowania przeskakującego z użyciem złącza PE	275 V
- w przy przyciętym na długość mostku z pokrywą	220 V
- w przy przyciętym na długość mostku z przegrodą rozdzielającą sekcje	275 V
Znamionowe napięcie izolacji	630 V
Wyjście	(trwale)
Poziom Ex Informacje ogólne
Napięcie znamionowe	690 V
Prąd znamionowy	30 A
Maksymalny prąd obciążenia	38 A
Rezystancja stykowa	0,26 mΩ
Dane przyłącza Ex Informacje ogólne
zakres momentu obrotowego	0,6 Nm ... 0,8 Nm
Przekrój znamionowy	4 mm²
Przekrój znamionowy AWG	12
Zdolność przyłączeniowa sztywne	0,14 mm² ... 6 mm²
przyłączane przewody AWG	26 ... 10
Zdolność przyłączeniowa giętkie	0,14 mm² ... 4 mm²
przyłączane przewody AWG	26 ... 12
2 przewody o takim samym przekroju, sztywne	0,14 mm² ... 1,5 mm²
2 przewody o takim samym przekroju, AWG druty	26 ... 16
2 przewody o takim samym przekroju, giętkie	0,14 mm² ... 1,5 mm²
2 przewody o takim samym przekroju, AWG linki	26 ... 16

Szerokość	6,2 mm
Szer. pokrywy	2,2 mm
Wysokość	47,7 mm
Głębokość	46,9 mm
Głębokość na NS 35/7,5	47,5 mm
Głębokość na NS 35/15	55 mm

Kolor	wielokolorowe
Klasa palności wg UL 94	V0
Grupa materiału izolacyjnego	I
Materiał izolacyjny	PA
Statyczne zastosowanie materiału izolacyjnego w zimnie	-60 °C
Względny wskaźnik temperatury izolacji (Elec., UL 746 B)	130 °C
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R22	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R23	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R24	HL 1 - HL 3
Ochrona przeciwpożarowa pojazdów szynowych (DIN EN 45545-2) R26	HL 1 - HL 3
Palność powierzchni NFPA 130 (ASTM E 162)	wynik pozytywny
Gęstość optyczna gazów spalinowych NFPA 130 (ASTM E 662)	wynik pozytywny
Toksyczność gazów spalinowych NFPA 130 (SMP 800C)	wynik pozytywny

Dane mechaniczne
Otw. ściana bocz.	tak

Warunki otoczenia
Temperatura otoczenia (praca)	-60 °C ... 110 °C (Zakres temperatur roboczych, w tym nagrzewanie własne, maks. krótkotrwała temperatura robocza - patrz RTI Elec.)
Temperatura otoczenia (składowanie/transport)	-25 °C ... 60 °C (krótkotrwale, nie powyżej 24 h, -60 °C do +70°C)
Temperatura otoczenia (montaż)	-5 °C ... 70 °C
Temperatura otoczenia (aktywacja)	-5 °C ... 70 °C
Dopuszczalna wilgotność powietrza (praca)	20 % ... 90 %
Dopuszczalna wilgotność powietrza (składowanie/transport)	30 % ... 70 %

Przyłącze według normy	IEC 60947-7-1

Sposób montażu	NS 35/7,5
	NS 35/15

Dane handlowe

Numer artykułu	1578420
Jednostka opakowania	50 Szt.
Minimalne zamówienie	50 Szt.
Klucz sprzedaży	BE1111
Klucz produktu	BE1111
GTIN	4067923068377
Waga jednej sztuki (z opakowaniem)	9,53 g
Waga jednej sztuki (bez opakowania)	8,9 g
Numer taryfy celnej	85369010
Kraj pochodzenia	DE

Klasyfikacje

Dopuszczenia

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
keine
	1000 V	32 A		0,2 - 4

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG	Przekrój mm²
keine
	1000 V	32 A		0,2 - 4

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój mm²
keine
Tylko linki	690 V	30 A	0,14 - 4
Tylko druty	690 V	38 A	0,14 - 6

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
B
	600 V	30 A	26 - 10
C
	600 V	30 A	26 - 10

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój mm²
keine
Tylko linki	690 V	30 A	0,14 - 4
Tylko druty	690 V	38 A	0,14 - 6

Approval Specification Data
	Napięcie znamionowe U_N	Prąd znamionowy I_N	Przekrój AWG
B
	600 V	30 A	26 - 10
C
	600 V	30 A	26 - 10

Environmental product compliance

Produkty kompatybilne

Akcesoria

Korzyści

Duża przestrzeń przyłączeniowa umożliwia przyłączenie przewodów sztywnych i giętkich bez końcówek kablowych, większych nawet od przekrojów nominalnych

Zwarta konstrukcja, oprócz oszczędności miejsca, gwarantuje wygodne okablowanie na minimalnej przestrzeni

Optymalne prowadzenie wkrętaka dzięki zabezpieczonym szybom śrub

Sprawdzone do zastosowań w kolejnictwie

Dławik wlotowy kabli umożliwia stosowanie przewodów z końcówką rurkową i kołnierzy z tworzywa sztucznego o przekrojach nominalnych

ECLASS-13.0	27250101
ECLASS-15.0	27250101

EU RoHS
Spełnia wymagania dyrektywy RoHS	Tak
zwolnienia/wyłączenia, o ile są znane	6(c)
China RoHS
Environment friendly use period (EFUP)	EFUP-50 Tabela deklaracji zgodnie z chińskimi przepisami RoHS dla danego artykułu jest dostępna w materiałach do pobrania na stronie artykułu w punkcie „Deklaracja producenta“. Dla wszystkich artykułów z EFUP-E tabela deklaracji zgodnie z chińskimi przepisami RoHS nie jest potrzebna i nie jest wystawiana.
EU REACH SVHC
Informacja o substancji z listy kandydackiej REACH (nr CAS)	Lead (nr CAS: Nie dotyczy)
SCIP	6815a563-95b7-4b10-a7a4-904e26cbc6bf
