Axioline Smart Elements można integrować z systemami przy użyciu Smart Element Interface. Ten Smart Element odbiera sygnały cyfrowe.

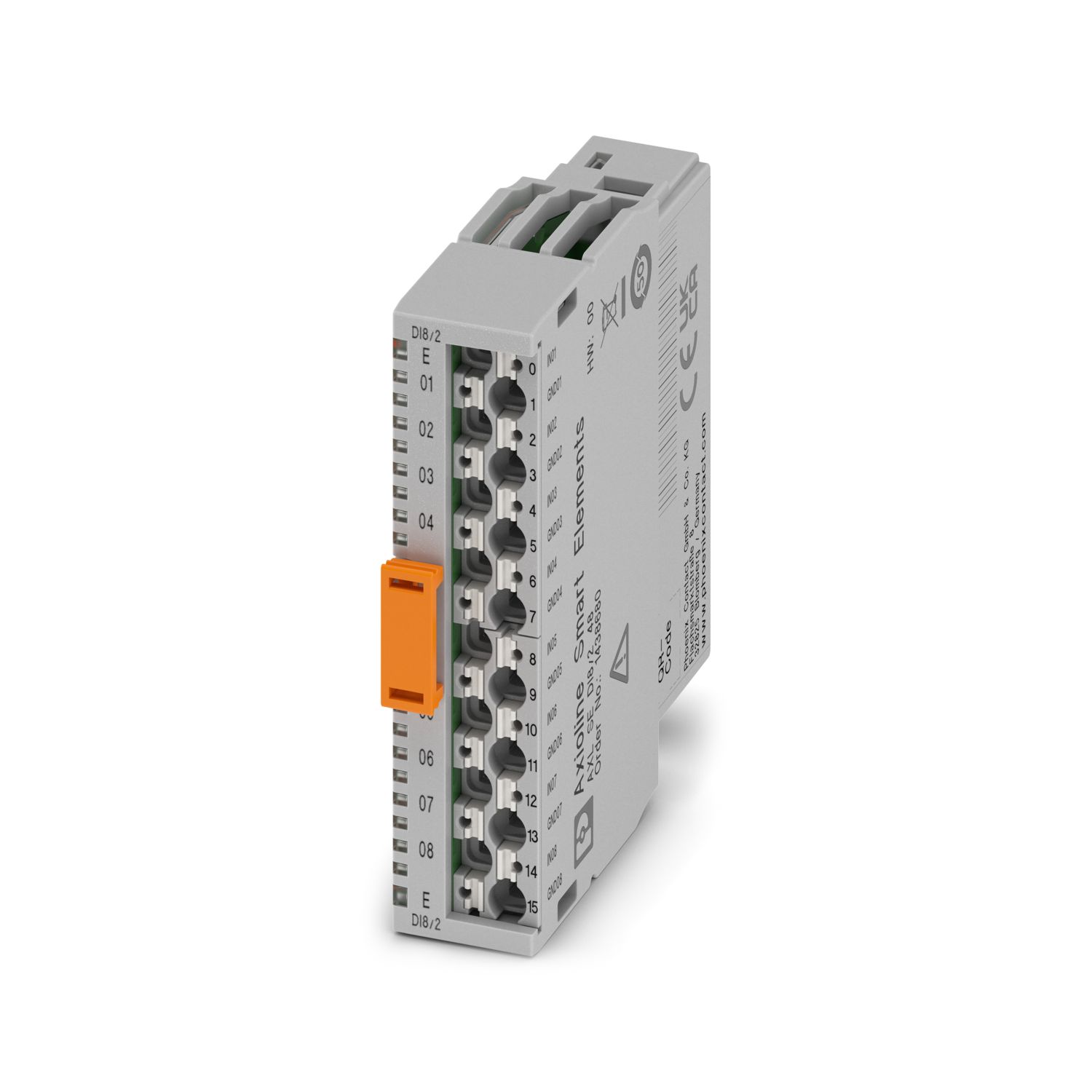

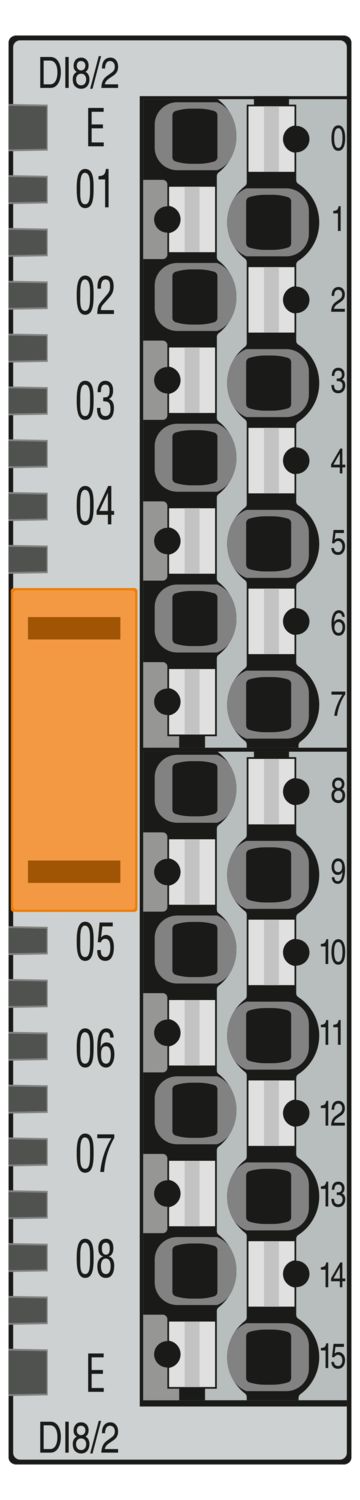

AXL SE DI8/2 48
-
Moduł cyfrowy
1438680
Axioline Smart Elements, Cyfrowy moduł wejściowy, Wejścia cyfrowe: 8 (bezpotencjałowe), 48 V DC, technika przyłączeniowa: 2-przewodowa, stopień ochrony: IP20
Ten produkt wymaga do działania innych produktów.
Konieczne akcesoria

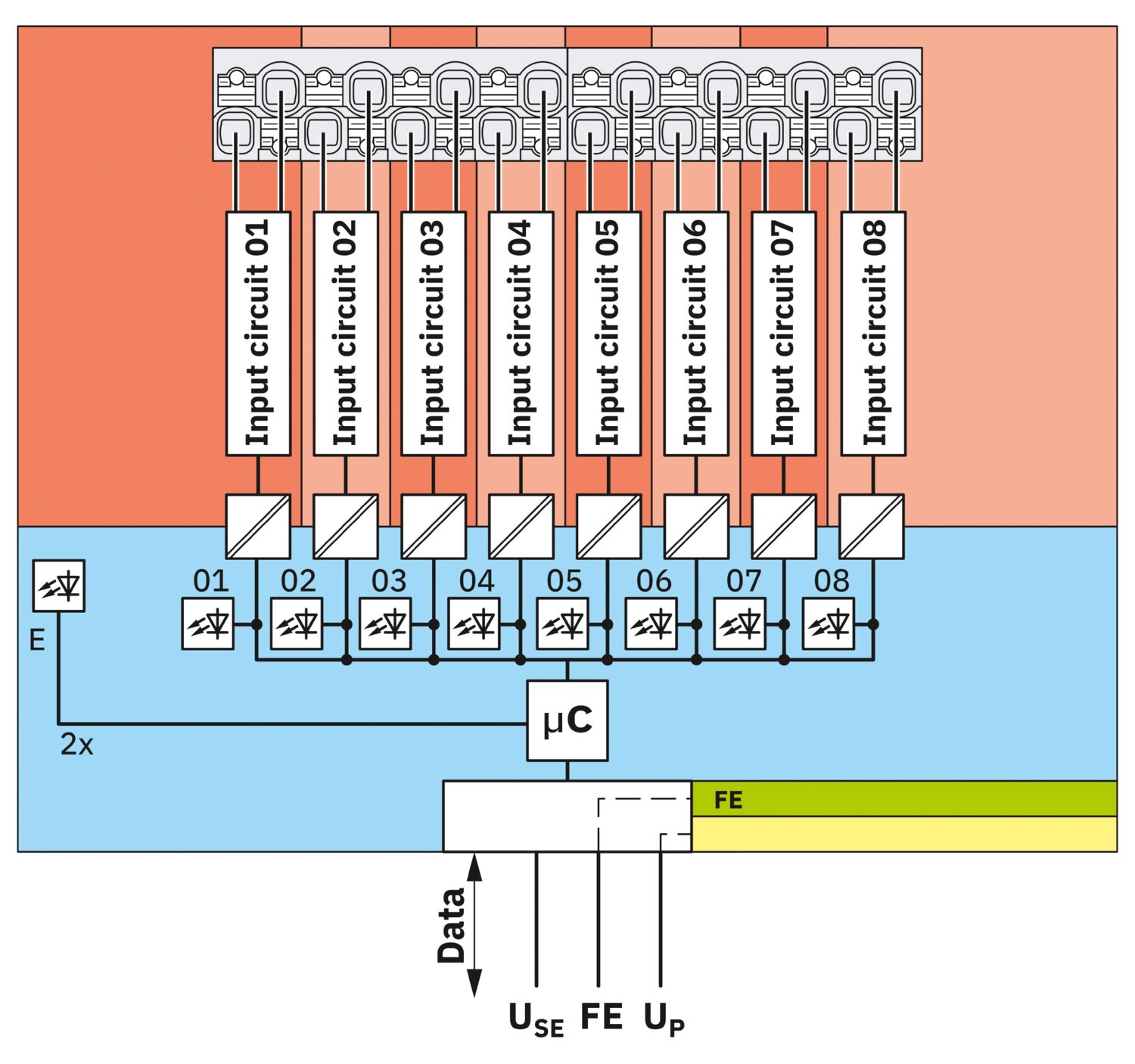

Szczegóły produktu
| Rysunek wymiarowy |
|
| Szerokość | 14,9 mm |
| Wysokość | 62,2 mm |
| Głębokość | 62 mm |
| Wskazówka dotycząca zastosowania | |
| Wskazówka dotycząca zastosowania | Wyłącznie do użytku przemysłowego |
| Smart Element Interface | |
| Liczba interfejsów | 1 |
| Rodzaj przyłącza | Złącze Card Edge |
| Szybkość transmisji | Patrz system, w którym jest używany Smart Element. |
| Czas uruchomienia do gotowości do pracy | < 500 ms |
| Moduł | |
| Kod ID (hex) | brak |
| Kanał danych procesowych | 8 Bit |
| Przestrzeń adresowa danych wejść | 1 Bajt |
| Przestrzeń adresowa wyjść | 0 Bajt |
| Zapotrzeb. danych parametryz. | 1 Bajt |
| Potrzebne dane konfiguracyjne | 6 Bajt |
| Cyfrowe: | |
| Oznaczenie wejścia | Wejścia cyfrowe |
| Opis wejścia | EN 61131-2 Typ 1 i 3 |
| Liczba wejść | 8 (bezpotencjałowe) |
| Rodzaj przyłącza | zaciski Push-in |
| Technika przyłączeniowa | 2-przewodowa |
| Zakres napięcia wejściowego | -60 V DC ... 60 V DC |
| Zakresu napięć wejściowych dla sygnału "0" | -10 V DC ... 10 V DC |
| Zakresu napięć wejściowych dla sygnału "1" | 15 V DC ... 60 V DC |
| -60 V DC ... -15 V DC | |
| znamionowe napięcie wejścia UIN | 48 V DC |
| Znamionowy prąd wejściowy przy UIN | ± 2,4 mA |
| Czas filtrowania wejścia | < 1 ms |
| Typ produktu | Komponent I/O |
| Rodzina produktów | Axioline Smart Elements |
| Konstrukcja | modułowa |
| Pozycja montażu | Patrz system, w którym jest używany Smart Element. |
| Właściwości izolacji | |
| Kategoria przepięciowa | II (IEC 60664-1, EN 60664-1) |
| Stopień zanieczyszczenia | 2 (IEC 60664-1, EN 60664-1) |
| Potencjały: Zasilanie logiki Smart Element (USE) | |
| Napięcie zasilania | przez złącze Card Edge |
| Separacja galwaniczna/izolacja zakresów napięcia | |
| Napięcie probiercze: Zasilanie logiki / zasilanie 24 V UP | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Zasilanie 24 V UP / uziemienie funkcyjne | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Zasilanie logiki / uziemienie funkcyjne | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Kanał I/O / zasilanie układu logicznego | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Kanał I/O / zasilanie 24 V UP | 100 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Kanał I/O / uziemienie funkcyjne | 500 V AC, 50 Hz, 1 min |
| Napięcie probiercze: Kanał I/O / kanał I/O | 100 V AC, 50 Hz, 1 min |
| Technika przyłączeniowa | |
| Określenie przyłącza | Urządzenie peryferyjne |
| Informacja na temat rodzaju przyłącza | Przekroje przewodów są podane w podręczniku użytkownika „Axioline Smart Elements”. |
| Przyłącze przewodu | |
| Rodzaj przyłącza | zaciski Push-in |
| Przekrój przewodu sztywnego | 0,25 mm² ... 1,5 mm² |
| Przekrój przewodu, linka | 0,25 mm² ... 1,5 mm² |
| Przekrój przewodu AWG | 24 ... 16 |
| Przekrój przewodu giętkiego z tulejką bez płaszcza z tworzywa | 0,25 mm² ... 1,5 mm² |
| Przekrój przewodu giętkiego z tulejką z płaszczem z tworzywa | 0,25 mm² ... 1,5 mm² |
| Długość odizolowania | 8 mm |
| Urządzenie peryferyjne | |
| Rodzaj przyłącza | zaciski Push-in |
| Informacja na temat rodzaju przyłącza | Przekroje przewodów są podane w podręczniku użytkownika „Axioline Smart Elements”. |
| Przekrój przewodu sztywnego | 0,25 mm² ... 1,5 mm² |
| Przekrój przewodu giętkiego | 0,25 mm² ... 1,5 mm² |
| Przekrój przewodu AWG | 24 ... 16 |
| Przekrój przewodu giętkiego z tulejką z płaszczem z tworzywa | 0,25 mm² ... 1,5 mm² |
| Przekrój przewodu giętkiego z tulejką bez płaszcza z tworzywa | 0,25 mm² ... 1,5 mm² |
| Długość odizolowania | 8 mm |
| Warunki otoczenia | |
| Temperatura otoczenia (praca) | -25 °C ... 60 °C |
| Stopień ochrony | IP20 |
| Ciśnienie powietrza (praca) | 70 kPa ... 106 kPa (do 3000 m n.p.m.) |
| Ciśnienie powietrza (składowanie/transport) | 70 kPa ... 106 kPa (do 3000 m n.p.m.) |
| Temperatura otoczenia (składowanie/transport) | -40 °C ... 85 °C |
| Dopuszczalna wilgotność powietrza (praca) | 5 % ... 95 % (bez kondensacji) |
| Dopuszczalna wilgotność powietrza (składowanie/transport) | 5 % ... 95 % (bez kondensacji) |
| Klasa ochrony | III (IEC 61140, EN 61140, VDE 0140-1) |
| Rodzaj montażu | Gniazdo Smart Element |
| Pozycja montażu | Patrz system, w którym jest używany Smart Element. |
Korzyści
8 wejść cyfrowych wg EN 61131-2 typ 1 i typ 3 do wejść 48 V DC
Napięcie znamionowe: 48 V DC
Prąd znamionowy: 2,4 mA

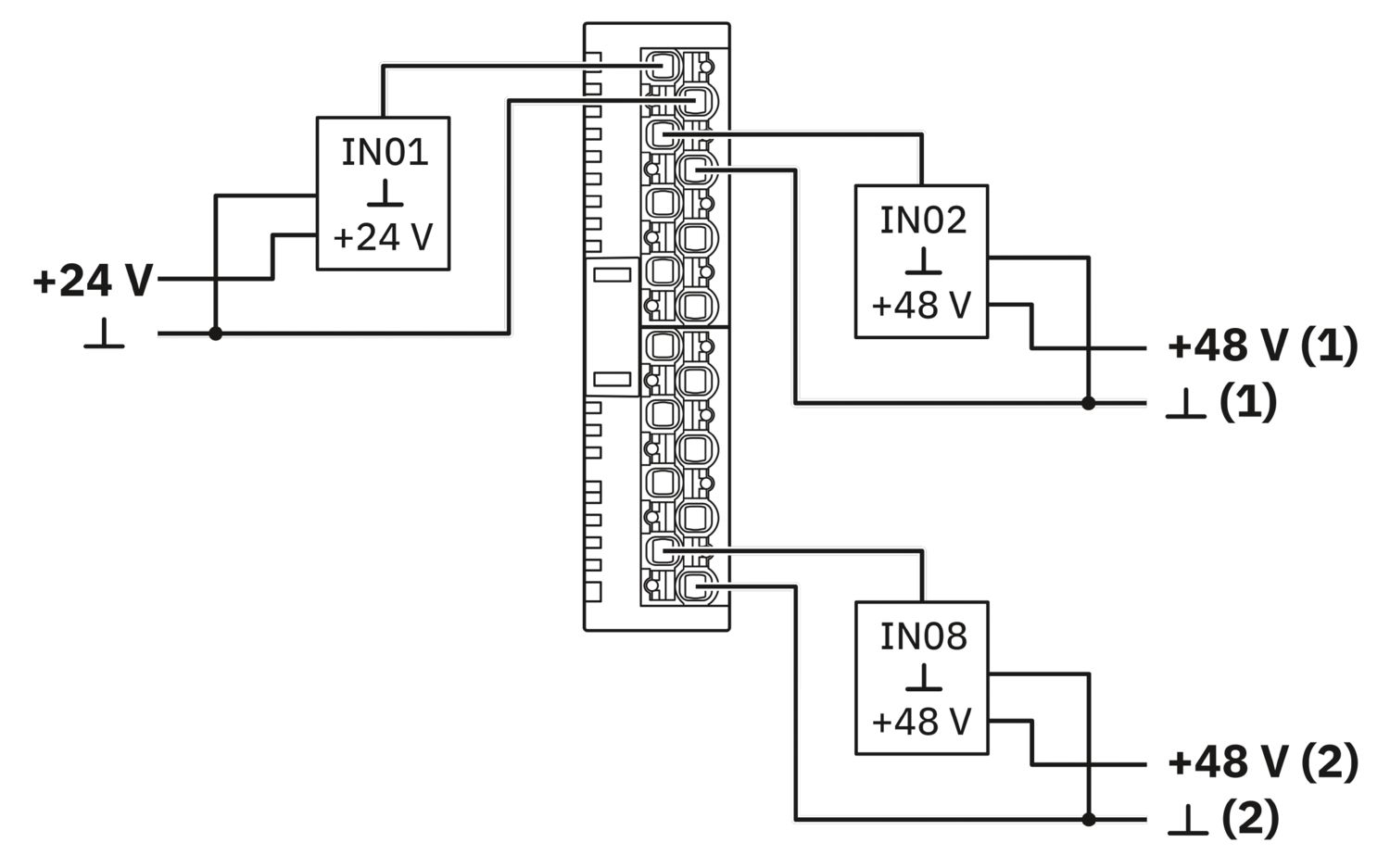

Podłączenie czujników przewodem 2-żyłowym bez bezpośredniego uziemienia
Czas filtrowania < 1 ms
Zapisana tabliczka znamionowa urządzenia
