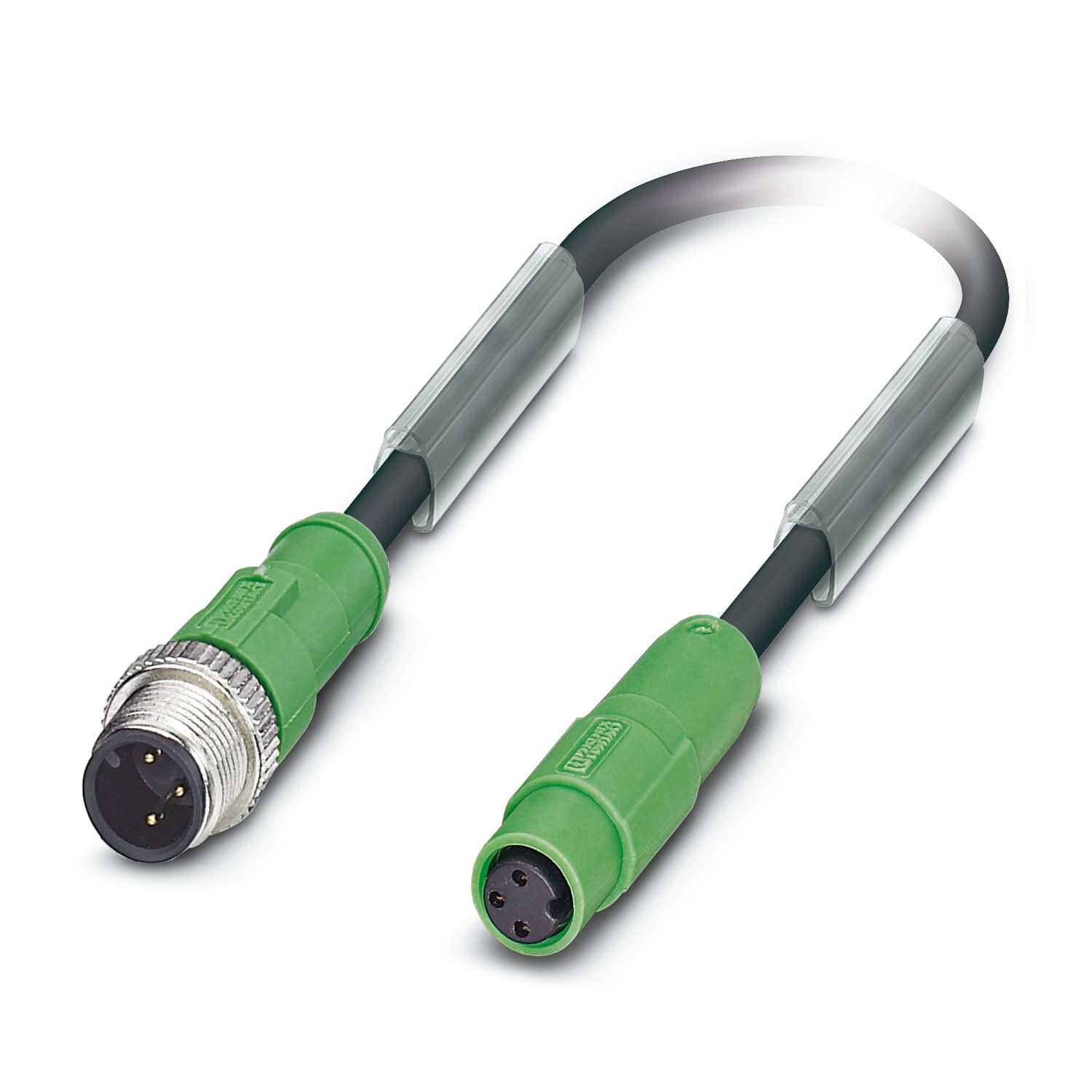

SAC-3P-M12MS-M 8SIFS/.../...
-
Kabel czujnika/urządzenia wykonawczego
1696853
Kabel czujnika/urządzenia wykonawczego, 3-bieg., Wtyki proste M12, kodowanie: A, na Gniazdo proste M8 Snap-in, kodowanie: A, długość kabla: Wolne wejścia (0,2 ... 40,0 m)
Szczegóły produktu
| Typ produktu | Kabel do czujników/urządzeń wykonawczych |
| Zastosowanie | Standard |
| Roboty i łańcuchy kablowe | |
| Liczba biegunów | 3 |
| Ilość odejść kablowych | 1 |
| Ekranowany | nie |
| Kodowanie | A |
| Właściwości izolacji | |
| Kategoria przepięciowa | II |
| Stopień zabrudzenia | 3 |
| Klasa palności wg UL 94 | HB |
| Materiał uszczelki | NBR |
| materiał uchwytu | TPU, trudnozapalny, samogasnący |
| materiał styku | CuSn |
| materiał powierzchni styku | Ni/Au |
| materiał uchwytu styków | TPU GF |
| Materiał przepustu | Odlew ciśnieniowy, niklowany |
| Rezystancja izolacji | ≥ 100 MΩ |
| Napięcie znamionowe UN | 48 V AC |
| 60 V DC | |
| Prąd znamionowy IN | 4 A |
| Dane mechaniczne | |
| Liczba cykli wtykania | ≥ 100 |
| Wskaźnik stanu | nie |
| Wskaźnik statusu | nie |
| Przyłącze przewodu | |
| Moment dokręcania | 0,4 Nm (Złącze wtykowe M12) |
| Przyłącze 1 | |
| Konstrukcja | Wtyki proste M12 |
| Liczba biegunów | 3 |
| Rodzaj kodowania | A |
| Przyłącze 2 | |
| Konstrukcja | Gniazdo proste M8 Snap-in |
| Liczba biegunów | 3 |
| Rodzaj rygla | Snap-in |
| Rodzaj kodowania | A |
| Długość przewodów | Wolne wejścia (0,2 ... 40,0 m) |
| PUR bezhalogenowy czarny [PUR] | |
| Waga przewodu | 18 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C / 300 V) |
| Liczba biegunów | 3 |
| Ekranowany | nie |
| Typ przewodu | PUR bezhalogenowy czarny [PUR] |
| PUR bezhalogenowy czarny PUR | |
| Budowa linki przewodu sygnałowego | 32x 0,10 mm |
| przewód sygnałowy AWG | 24 |
| Przekrój przewodu | 3x 0,25 mm² (Przewód sygnałowy) |
| Średnica żyły łącznie z izolacją | 1,17 mm ±0,02 mm |
| Zewnętrzna średnica przewodu | 3,60 mm ±0,15 mm |
| płaszcz zewnętrzny, materiał | PUR |
| płaszcz zewnętrzny, kolor | czarno-szary (RAL 7021) |
| Materiał przewodu | błyszcząca skrętka Cu |
| materiał izolacji żył | PP |
| Pojedyncze żyły, kolor | brązowy, niebieski, czarny |
| Grubość ścianki izolacji | ≥ 0,21 mm (Izolacja żył) |
| Grubość ścianki, płaszcz zewnętrzny | ok. 0,50 mm |
| skręt całkowity | 3 żyły skręcone wzdłuż |
| Całkowity skok skrętu kabla | 40 mm |
| maksymalny opór przewodu | ≤ 78 Ω/km (przy 20 °C) |
| Rezystancja izolacji | ≥ 100 GΩ*km (przy 20 °C) |
| Napięcie znamionowe kabla | ≤ 300 V |
| Napięcie probiercze | ≥ 3000 V |
| Najmniejszy promień gięcia, ułożenie na stałe | 18 mm |
| najmniejszy promień gięcia, ułożenie ruchome | 36 mm |
| Obciążalność dynamiczna (zginanie) | Cykle gięcia maksymalnie: 10000000, Promień gięcia: 44 mm, Droga procesu: 10 m, szybkość procesu: 3 m/s, Przyspieszenie: 10 m/s² |
| Obciążalność dynamiczna (skręcanie) | Skręcenie: ±180 °/m, Cykle skręcania: ≥2000000, Częstotliwość skręcania: 35 Cykle/min. |
| Bezhalogenowość | wg DIN VDE 0472 część 815 |
| odporność na rozprzestrzenianie się płomienia | wg UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| olejoodporność | wg DIN EN 60811-2-1 |
| Pozostała odporność | odporny na hydrolizę i mikroby |
| wysoka odporność na kwasy, ługi i rozpuszczalniki | |
| odporne na działanie wody morskiej | |
| Warunkowo odporny na promieniowanie UV (wg DIN EN ISO 4892-2-A) | |
| Właściwości szczególne | do łańcuchów kablowych |
| bez silikonu | |
| wolny od substancji ingerujących w powłokę lakierniczą | |
| Temperatura otoczenia (praca) | -40 °C ... 80 °C (Kabel, ułożenie stałe) |
| -25 °C ... 80 °C (Kabel, ułożenie ruchome) | |
| PUR, bezhalogenowy żółty [240] | |
| Waga przewodu | 24 kg/km |
| UL AWM Style | 20549 |
| Liczba biegunów | 3 |
| Ekranowany | nie |
| Typ przewodu | PUR, bezhalogenowy żółty [240] |
| PUR, bezhalogenowy żółty 240 | |
| Budowa linki przewodu sygnałowego | 32x 0,10 mm |
| przewód sygnałowy AWG | 24 |
| Przekrój przewodu | 3x 0,25 mm² (Przewód sygnałowy) |
| Średnica żyły łącznie z izolacją | 1,17 mm ±0,02 mm |
| Zewnętrzna średnica przewodu | 4,40 mm ±0,15 mm |
| płaszcz zewnętrzny, materiał | PUR |
| płaszcz zewnętrzny, kolor | żółty |
| Materiał przewodu | błyszcząca skrętka Cu |
| materiał izolacji żył | PP |
| Pojedyncze żyły, kolor | brązowy, niebieski, czarny |
| Grubość ścianki izolacji | ≥ 0,21 mm |
| Grubość ścianki, płaszcz zewnętrzny | ok. 0,90 mm |
| skręt całkowity | 3 żyły skręcone wzdłuż |
| Całkowity skok skrętu kabla | 40 mm |
| maksymalny opór przewodu | 78 Ω/km (przy 20 °C) |
| Rezystancja izolacji | ≥ 1 GΩ*km (przy 20 °C) |
| Napięcie znamionowe kabla | ≤ 300 V AC |
| Napięcie probiercze | ≥ 3000 V AC (test iskrzenia) |
| Minimalny promień gięcia, ułożenie stałe | 5 x D |
| Minimalny promień gięcia, ułożenie elastyczne | 10 x D |
| Najmniejszy promień gięcia, ułożenie na stałe | 22 mm |
| najmniejszy promień gięcia, ułożenie ruchome | 44 mm |
| Obciążalność dynamiczna (zginanie) | Cykle gięcia maksymalnie: 4000000, Promień gięcia: 10 x D, Droga procesu: 10 m, szybkość procesu: 3 m/s, Przyspieszenie: 10 m/s² |
| Bezhalogenowość | wg DIN VDE 0472 część 815 |
| wg EN 50267-2-1 | |
| odporność na rozprzestrzenianie się płomienia | wg UL 758/1581 FT2 |
| olejoodporność | wg DIN EN 60811-2-1, 168 h przy 100 °C |
| wg UL 758, 168 h przy 60 °C | |
| Pozostała odporność | odporny na hydrolizę i mikroby |
| odporne na działanie wody morskiej | |
| odporne na zużycie | |
| nieprzywierające | |
| Temperatura otoczenia (praca) | -40 °C ... 80 °C (Kabel, ułożenie stałe) |
| -25 °C ... 80 °C (Kabel, ułożenie ruchome) | |
| PUR, bezhalogenowy pomarańczowy [180] | |
| Waga przewodu | 24 kg/km |
| UL AWM Style | 20549 |
| Liczba biegunów | 3 |
| Ekranowany | nie |
| Typ przewodu | PUR, bezhalogenowy pomarańczowy [180] |
| PUR, bezhalogenowy pomarańczowy 180 | |
| Budowa linki przewodu sygnałowego | 32x 0,10 mm |
| przewód sygnałowy AWG | 24 |
| Przekrój przewodu | 3x 0,25 mm² (Przewód sygnałowy) |
| Średnica żyły łącznie z izolacją | 1,17 mm ±0,02 mm (Przewód sygnałowy) |
| Zewnętrzna średnica przewodu | 4,40 mm ±0,15 mm |
| płaszcz zewnętrzny, materiał | PUR |
| płaszcz zewnętrzny, kolor | pomarańczowy RAL 2003 |
| Materiał przewodu | błyszcząca skrętka Cu |
| materiał izolacji żył | PP |
| Pojedyncze żyły, kolor | brązowy, niebieski, czarny |
| Grubość ścianki izolacji | ≥ 0,21 mm (izolacja żył) |
| ok. 0,90 mm (Zewnętrzny płaszcz) | |
| skręt całkowity | 3 żyły skręcone wzdłuż |
| maksymalny opór przewodu | maks. 78 Ω/km (przy 20 °C) |
| Rezystancja izolacji | ≥ 10 GΩ*km (przy 20 °C) |
| Napięcie znamionowe kabla | ≤ 300 V |
| Napięcie probiercze | ≥ 3000 V |
| Najmniejszy promień gięcia, ułożenie na stałe | 22 mm |
| najmniejszy promień gięcia, ułożenie ruchome | 44 mm |
| Obciążalność dynamiczna (zginanie) | Cykle gięcia maksymalnie: 4000000, Promień gięcia: 44 mm, Droga procesu: 10 m, szybkość procesu: 3 m/s, Przyspieszenie: 10 m/s² |
| Bezhalogenowość | wg DIN VDE 0472 część 815 |
| odporność na rozprzestrzenianie się płomienia | wg UL-Style 20549 |
| wg UL 758/1581 FT2 | |
| olejoodporność | wg DIN EN 60811-2-1 |
| Pozostała odporność | odporny na hydrolizę i mikroby |
| odporne na działanie wody morskiej | |
| Temperatura otoczenia (praca) | -40 °C ... 80 °C (Kabel, ułożenie stałe) |
| -25 °C ... 80 °C (Kabel, ułożenie ruchome) | |
| PUR, bezhalogenowy, szary [280] | |
| Waga przewodu | 18 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C / 300 V) |
| Liczba biegunów | 3 |
| Ekranowany | nie |
| Typ przewodu | PUR, bezhalogenowy, szary [280] |
| PUR, bezhalogenowy, szary 280 | |
| Budowa linki przewodu sygnałowego | 32x 0,10 mm |
| przewód sygnałowy AWG | 24 |
| Przekrój przewodu | 3x 0,25 mm² |
| Średnica żyły łącznie z izolacją | 1,17 mm ±0,02 mm |
| Zewnętrzna średnica przewodu | 3,60 mm ±0,15 mm |
| płaszcz zewnętrzny, materiał | PUR |
| płaszcz zewnętrzny, kolor | szary RAL 7001 |
| Materiał przewodu | błyszcząca skrętka Cu |
| materiał izolacji żył | PP |
| Pojedyncze żyły, kolor | brązowy, niebieski, czarny |
| Grubość ścianki izolacji | ≥ 0,21 mm (Izolacja żył) |
| Grubość ścianki, płaszcz zewnętrzny | ok. 0,50 mm |
| skręt całkowity | 3 żyły skręcone wzdłuż |
| Całkowity skok skrętu kabla | 40 mm |
| maksymalny opór przewodu | ≤ 78 Ω/km (przy 20 °C) |
| Rezystancja izolacji | ≥ 100 GΩ*km (przy 20 °C) |
| Napięcie znamionowe kabla | ≤ 300 V |
| Napięcie probiercze | ≥ 3000 V |
| Najmniejszy promień gięcia, ułożenie na stałe | 18 mm |
| najmniejszy promień gięcia, ułożenie ruchome | 36 mm |
| Obciążalność dynamiczna (zginanie) | Cykle gięcia maksymalnie: 10000000, Promień gięcia: 44 mm, Droga procesu: 10 m, szybkość procesu: 3 m/s, Przyspieszenie: 10 m/s² |
| Bezhalogenowość | wg DIN VDE 0472 część 815 |
| odporność na rozprzestrzenianie się płomienia | wg UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| olejoodporność | wg DIN EN 60811-2-1 |
| Pozostała odporność | odporny na hydrolizę i mikroby |
| wysoka odporność na kwasy, ługi i rozpuszczalniki | |
| odporne na działanie wody morskiej | |
| Warunkowo odporny na promieniowanie UV (wg DIN EN ISO 4892-2-A) | |
| Właściwości szczególne | do łańcuchów kablowych |
| bez silikonu | |
| wolny od substancji ingerujących w powłokę lakierniczą | |
| Temperatura otoczenia (praca) | -40 °C ... 80 °C (Kabel, ułożenie stałe) |
| -25 °C ... 80 °C (Kabel, ułożenie ruchome) | |
| PUR, bardzo giętki, szary [800] | |
| Wskazówka | Z uwagi na bardzo wytrzymały płaszcz zewnętrzny, należy go usuwać etapami po 5 cm. |
| Waga przewodu | 24 kg/km |
| UL AWM Style | 20549 |
| Liczba biegunów | 3 |
| Ekranowany | nie |
| Typ przewodu | PUR, bardzo giętki, szary [800] |
| PUR, bardzo giętki, szary 800 | |
| Budowa linki przewodu sygnałowego | 32x 0,10 mm |
| przewód sygnałowy AWG | 24 |
| Przekrój przewodu | 3x 0,25 mm² (Przewód sygnałowy) |
| Średnica żyły łącznie z izolacją | 1,2 mm ±0,05 mm (Przewód sygnałowy) |
| Zewnętrzna średnica przewodu | 4,30 mm ±0,2 mm |
| płaszcz zewnętrzny, materiał | PUR |
| płaszcz zewnętrzny, kolor | szary RAL 7001 |
| Materiał przewodu | błyszcząca skrętka Cu |
| materiał izolacji żył | PP |
| Pojedyncze żyły, kolor | brązowy, niebieski, czarny |
| skręt całkowity | 3 żyły skręcone wzdłuż |
| maksymalny opór przewodu | ok. 76 Ω/km |
| Rezystancja izolacji | ≥ 20 MΩ*km |
| Napięcie znamionowe kabla | 300 V |
| Napięcie probiercze | 2000 V |
| Minimalny promień gięcia, ułożenie stałe | 4 x D |
| Minimalny promień gięcia, ułożenie elastyczne | 7,5 x D |
| Najmniejszy promień gięcia, ułożenie na stałe | 18 mm |
| najmniejszy promień gięcia, ułożenie ruchome | 33 mm |
| Obciążalność dynamiczna (zginanie) | Cykle gięcia maksymalnie: 10000000, Promień gięcia: 7,5 x D, Droga procesu: 5 m, szybkość procesu: 3,3 m/s, Przyspieszenie: 5 m/s² |
| Cykle gięcia maksymalnie: 15000000, Promień gięcia: 50 mm, Droga procesu: 0,9 m, szybkość procesu: 5 m/s, Przyspieszenie: 30 m/s² | |
| Obciążalność dynamiczna (skręcanie) | Skręcenie: ±360 °/m, Cykle skręcania: 1000000, Częstotliwość skręcania: 35 Cykle/min. |
| Bezhalogenowość | wg DIN VDE 0472 część 815 |
| odporność na rozprzestrzenianie się płomienia | wg UL 758/1581 FT2 |
| olejoodporność | wg DIN EN 60811-2-1 |
| Pozostała odporność | wysoka odporność na kwasy, ługi i rozpuszczalniki |
| bez silikonu | |
| Właściwości szczególne | Płaszcz zewnętrzny kabla odporny na iskry spawalnicze, nadający się do recyklingu, matowy, o niskiej przyczepności, odporny na ścieranie, trudnopalny i samogasnący |
| bez silikonu i kadmu | |
| wolny od substancji ingerujących w powłokę lakierniczą | |
| Temperatura otoczenia (praca) | -40 °C ... 80 °C (Kabel, ułożenie stałe) |
| -25 °C ... 80 °C (Kabel, ułożenie ruchome) | |
| Warunki otoczenia | |
| Stopień ochrony | IP65 |
| IP67 | |
| IP68 | |
| Temperatura otoczenia (praca) (Wtyk / gniazdo) | -25 °C ... 90 °C (Wtyk męski/gniazdo) |
| M12 | |
| Oznaczenie normy | Łącznik wtykowy M12 |
| Normy/przepisy | IEC 61076-2-101 |
| M8 | |
| Oznaczenie normy | Łącznik wtykowy M8 |
| Normy/przepisy | IEC 61076-2-104 |
| Numer artykułu | 1696853 |
| Jednostka opakowania | 1 Szt. |
| Minimalne zamówienie | 25 Szt. |
| Uwaga | Produkcja na zamówienie (bez możliwości zwrotu) |
| Klucz sprzedaży | BF1CBA |
| Klucz produktu | AF1CBA |
| Waga jednej sztuki (z opakowaniem) | 47,9 g |
| Waga jednej sztuki (bez opakowania) | 47,9 g |
| Numer taryfy celnej | 85444290 |
| Kraj pochodzenia | DE |
ECLASS
| ECLASS-13.0 | 27060311 |
| ECLASS-15.0 | 27060311 |
ETIM
| ETIM 9.0 | EC001855 |
UNSPSC
| UNSPSC 21.0 | 26121600 |
| EU RoHS | |
| Spełnia wymagania dyrektywy RoHS | Tak (Brak zwolnień/wyłączeń) |
| China RoHS | |
| Environment friendly use period (EFUP) |
EFUP-E
Brak substancji niebezpiecznych powyżej wartości granicznych
|
| EU REACH SVHC | |
| Informacja o substancji z listy kandydackiej REACH (nr CAS) | Brak substancji o stężeniu masowym powyżej 0,1% |
Produkty kompatybilne
-
PROT-M12 FS-PA-CHAIN - Zaślepka 1430873
-
SAC-M12-EXCLIP-M - Klips zabezpieczający 1558988
-
UCT-WMT (23X4) - Oznacznik przewodów 0801453
-
UC-WMT (23X4) - Oznacznik przewodów 0819411
-
US-WMT (23X4) - Oznacznik do kabli 0828769
-
WMTW (23X4)R - Oznacznik do kabli 0831004
-
B-STIFT - Pisak do oznaczników 1051993
-
TSD 04 SAC - Wkrętak dynamometryczny 1208429
-
TSD-M 1,2NM - Wkrętak dynamometryczny 1212224
-
TSD-M SAC-BIT ADAPTER - Wkładka adaptująca 1212600
-
SAC BIT M12-D15 - Narzędzie 1208432
Korzyści
Wygoda i bezpieczeństwo: elektryczne komponenty wtykowe sprawdzone w 100 %
Oszczędność czasu dzięki instalacji z szybką blokadą Snap-in
Elastyczne rozwiązania – konfigurowalne materiały ze zmiennymi długościami i typami kabla
Często wyszukiwane
PHOENIX CONTACT Sp. z o.o.
ul. Bierutowska 57-59, Budynek nr 3/A, 51-317 Wrocław
