UL Listed
ID dopuszczenia: FILE E 221474| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| 60 V | 4 A |
cUL Listed
ID dopuszczenia: FILE E 221474| Napięcie znamionowe UN | Prąd znamionowy IN | Przekrój AWG | Przekrój mm2 | |
|---|---|---|---|---|
| 60 V | 4 A |
SAC-3P- 5,0-PUR/M 8FR
-
Kabel czujnika/urządzenia wykonawczego
1669631
Kabel czujnika/urządzenia wykonawczego, 3-bieg., PUR bezhalogenowy, czarno-szary (RAL 7021), wolny koniec przewodu, na Gniazdo kątowy M8, kodowanie: A, długość kabla: 5 m
Szczegóły produktu
| Typ produktu | Kabel do czujników/urządzeń wykonawczych |
| Zastosowanie | Standard |
| Liczba biegunów | 3 |
| Ilość odejść kablowych | 1 |
| Ekranowany | nie |
| Kodowanie | A |
| Właściwości izolacji | |
| Kategoria przepięciowa | II |
| Stopień zabrudzenia | 3 |
| Klasa palności wg UL 94 | HB |
| Materiał uszczelki | NBR |
| materiał uchwytu | TPU, trudnozapalny, samogasnący |
| materiał styku | CuSn |
| materiał powierzchni styku | Ni/Au |
| materiał uchwytu styków | TPU GF |
| Materiał przepustu | Odlew ciśnieniowy, niklowany |
| Rezystancja izolacji | ≥ 100 MΩ |
| Napięcie znamionowe UN | 48 V AC |
| 60 V DC | |
| Prąd znamionowy IN | 4 A |
| Dane mechaniczne | |
| Liczba cykli wtykania | ≥ 100 |
| Wskaźnik stanu | nie |
| Wskaźnik statusu | nie |
| Przyłącze przewodu | |
| Moment dokręcania | 0,2 Nm (Złącza wtykowe M8) |
| Przyłącze 1 | |
| Konstrukcja | wolny koniec przewodu |
| Przyłącze 2 | |

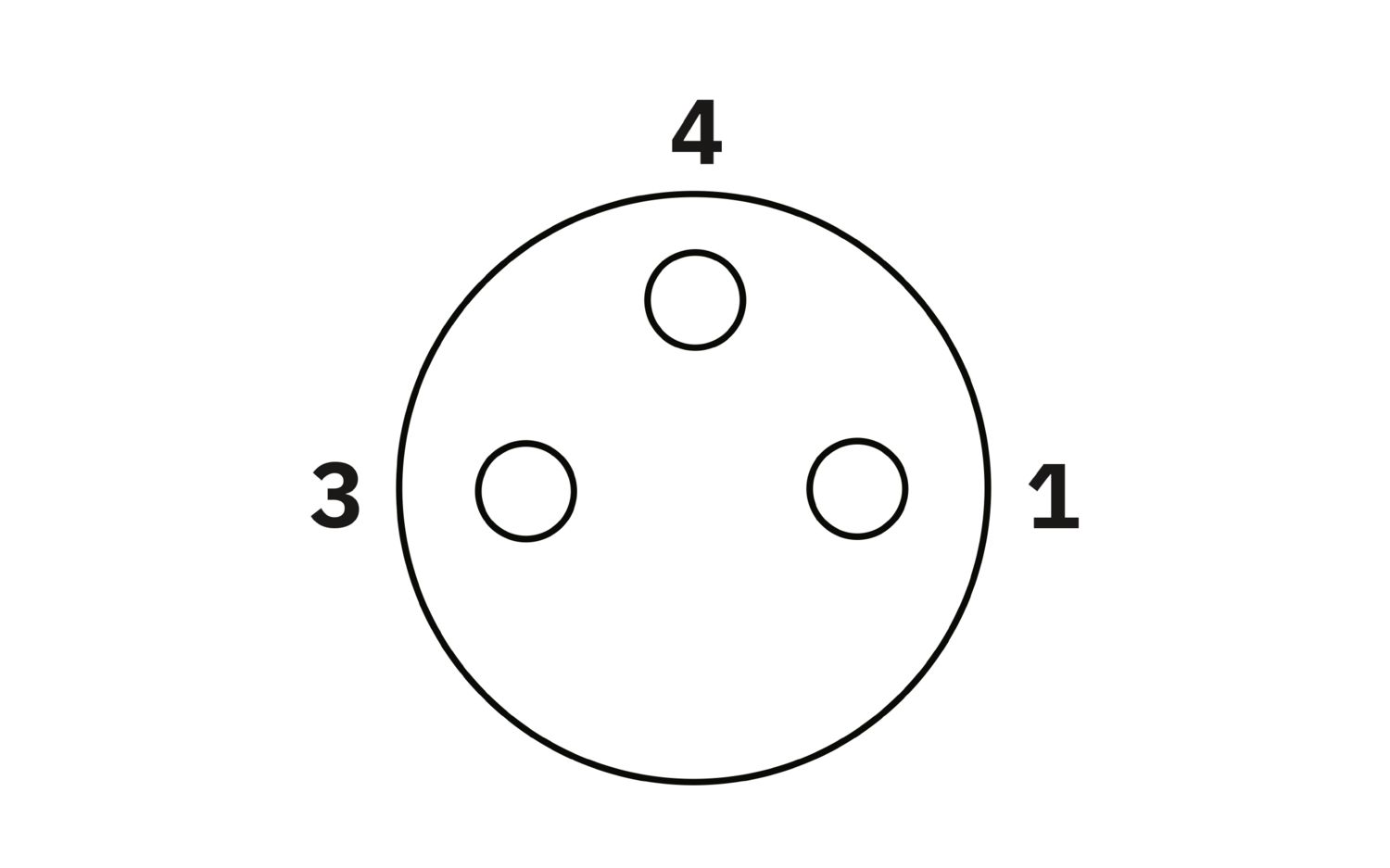

| Konstrukcja | Gniazdo kątowy M8 |
| Liczba biegunów | 3 |
| Rodzaj kodowania | A |
| Długość przewodów | 5 m |
| PUR bezhalogenowy czarny [PUR] | |
| Rysunek wymiarowy |
|
| Waga przewodu | 18 kg/km |
| UL AWM Style | 20549 / 10493 (80 °C / 300 V) |
| Liczba biegunów | 3 |
| Ekranowany | nie |
| Typ przewodu | PUR bezhalogenowy czarny [PUR] |
| Budowa linki przewodu sygnałowego | 32x 0,10 mm |
| przewód sygnałowy AWG | 24 |
| Przekrój przewodu | 3x 0,25 mm² (Przewód sygnałowy) |
| Średnica żyły łącznie z izolacją | 1,17 mm ±0,02 mm |
| Zewnętrzna średnica przewodu | 3,60 mm ±0,15 mm |
| płaszcz zewnętrzny, materiał | PUR |
| płaszcz zewnętrzny, kolor | czarno-szary (RAL 7021) |
| Materiał przewodu | błyszcząca skrętka Cu |
| materiał izolacji żył | PP |
| Pojedyncze żyły, kolor | brązowy, niebieski, czarny |
| Grubość ścianki izolacji | ≥ 0,21 mm (Izolacja żył) |
| Grubość ścianki, płaszcz zewnętrzny | ok. 0,50 mm |
| skręt całkowity | 3 żyły skręcone wzdłuż |
| Całkowity skok skrętu kabla | 40 mm |
| maksymalny opór przewodu | ≤ 78 Ω/km (przy 20 °C) |
| Rezystancja izolacji | ≥ 100 GΩ*km (przy 20 °C) |
| Napięcie znamionowe kabla | ≤ 300 V |
| Napięcie probiercze | ≥ 3000 V |
| Najmniejszy promień gięcia, ułożenie na stałe | 18 mm |
| najmniejszy promień gięcia, ułożenie ruchome | 36 mm |
| Obciążalność dynamiczna (zginanie) | Cykle gięcia maksymalnie: 10000000, Promień gięcia: 44 mm, Droga procesu: 10 m, szybkość procesu: 3 m/s, Przyspieszenie: 10 m/s² |
| Obciążalność dynamiczna (skręcanie) | Skręcenie: ±180 °/m, Cykle skręcania: ≥2000000, Częstotliwość skręcania: 35 Cykle/min. |
| Bezhalogenowość | wg DIN VDE 0472 część 815 |
| odporność na rozprzestrzenianie się płomienia | wg UL 758/1581 FT2 |
| DIN EN 60332-2-2 (20 s) | |
| olejoodporność | wg DIN EN 60811-2-1 |
| Pozostała odporność | odporny na hydrolizę i mikroby |
| wysoka odporność na kwasy, ługi i rozpuszczalniki | |
| odporne na działanie wody morskiej | |
| Warunkowo odporny na promieniowanie UV (wg DIN EN ISO 4892-2-A) | |
| Właściwości szczególne | do łańcuchów kablowych |
| bez silikonu | |
| wolny od substancji ingerujących w powłokę lakierniczą | |
| Temperatura otoczenia (praca) | -40 °C ... 80 °C (Kabel, ułożenie stałe) |
| -25 °C ... 80 °C (Kabel, ułożenie ruchome) | |
| Warunki otoczenia | |
| Stopień ochrony | IP65 |
| IP67 | |
| IP68 | |
| Temperatura otoczenia (praca) (Wtyk / gniazdo) | -25 °C ... 90 °C (Wtyk męski/gniazdo) |
| Oznaczenie normy | Łącznik wtykowy M8 |
| Normy/przepisy | IEC 61076-2-104 |
Korzyści
Wygoda i bezpieczeństwo: elektryczne komponenty wtykowe sprawdzone w 100 %
