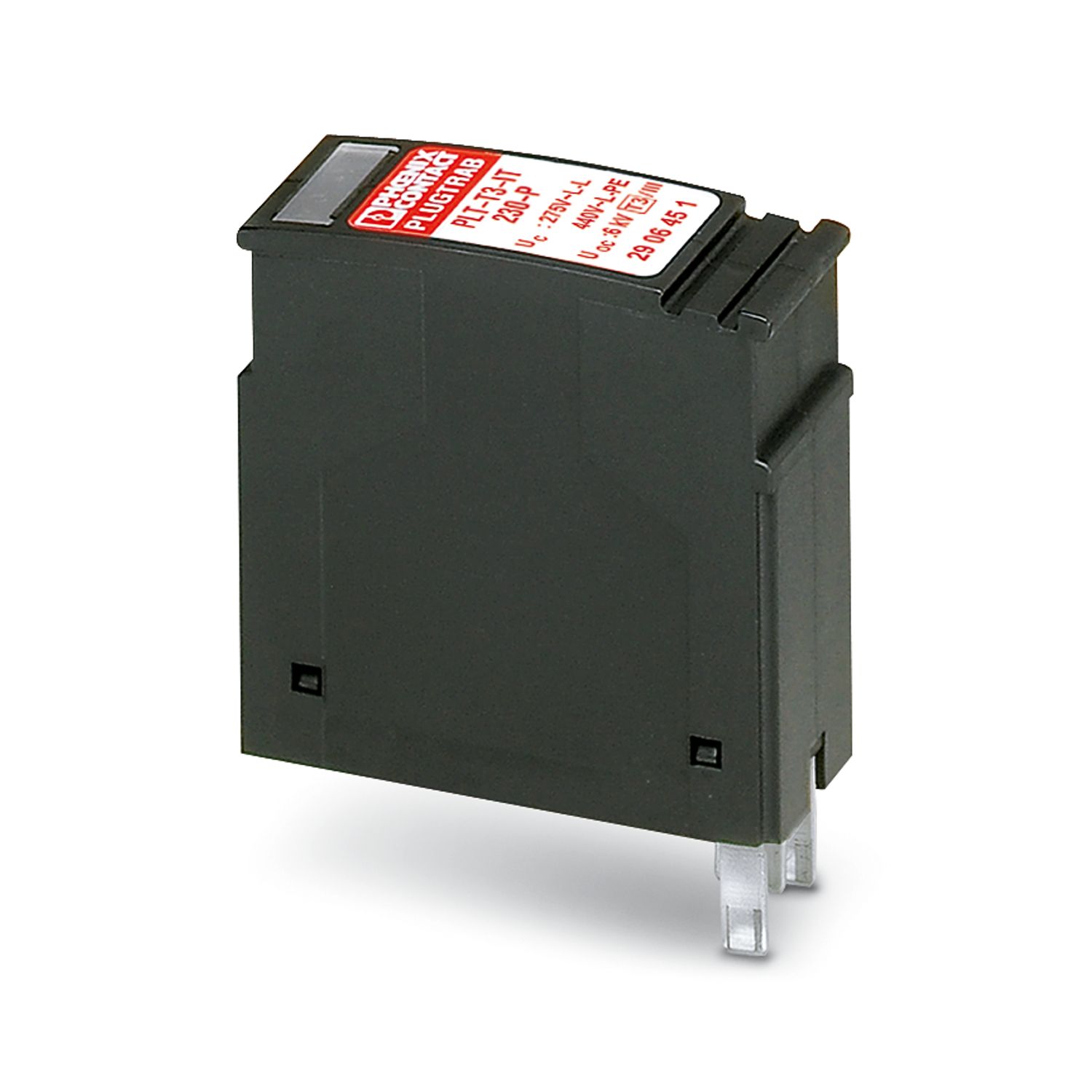

PLT-T3-IT-230-P
-
クラス3サージ保護プラグ
2906451
製品の詳細
| 製品ライン | 交換プラグ |
| IEC電源システム | IT |
| タイプ | オス |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 2 |
| IECカテゴリ | III |
| T3 | |
| ENクラス | T3 |
| 極数 | One |
| 接続方法 | プラグ式 |
| 外形寸法 |
|
| 幅 | 17.7 mm |
| 高さ | 45 mm |
| 奥行き | 52 mm |
| 色 | 黒 (RAL 9005) |
| UL94難燃性クラス | V-0 |
| 素材のCTI値 | 600 |
| 絶縁材質 | PA 6.6 |
| ハウジングの材質 | PA 6.6 |
| 保護経路 | L-L |
| L-PE | |
| 作動方向 | 1L-N & N-PE |
| 定格電圧 UN | 230 V AC (IT) |
| 定格周波数fN | 50 Hz (60 Hz) |
| 最大連続動作電圧UC（L-L） | 275 V AC |
| 最大連続電圧UC (L-N) | 275 V AC |
| 最大連続電圧UC (L-PE) | 440 V AC |
| 公称負荷電流IL | 16 A (60 °C) |
| 接地ケーブル電流IPE | ≤ 1 µA |
| 待機消費電力PC | ≤ 340 mVA |
| 基準テスト電圧UREF | 255 V AC |
| 定格放電電流In (8/20) µs | 3 kA |
| 最大放電電流Imax (8/20) µs | 8 kA |
| 開回路電圧UOC | 6 kV |
| 電圧保護レベルUP (L-L) | ≤ 1.2 kV |
| 保護レベルUP（L-N） | ≤ 1.2 kV |
| 保護レベルUp（L-PE） | ≤ 1.5 kV |
| 残留電圧、Iamax時、（L-PE） | ≤ 1 kV (1 kA時) |
| ≤ 1.5 kV (UOC時) | |
| TOV動作（UT時）（L-PE） | 440 V AC (120 分 / 耐電圧モード) |
| 1455 V AC (200 ミリ秒 / 安全側事故モード) | |
| 応答時間tA（L-N） | ≤ 25 ns |
| 応答時間tA（L-PE） | ≤ 100 ns |
| 必要とされる最大バックアップヒューズ | 16 A (MCB B) |
| 短絡電流評価ISCCR | 1.5 kA AC |
| 分岐配線の最大バックアップヒューズ | 16 A (MCB B) |
| 周囲条件 | |
| 保護等級 | IP20 |
| 使用周囲温度 | -40 °C ... 70 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 70 °C |
| 高度 | ≤ 2000 m (amsl) |
| 許容湿度（動作時） | 5 % ... 95 % |
| 標準/仕様 | IEC 61643-11 |
| 注記 | 2011 |
| 標準/仕様 | EN 61643-11 |
| 注記 | 2012 |
| 取付けタイプ | ベースエレメント上 |
