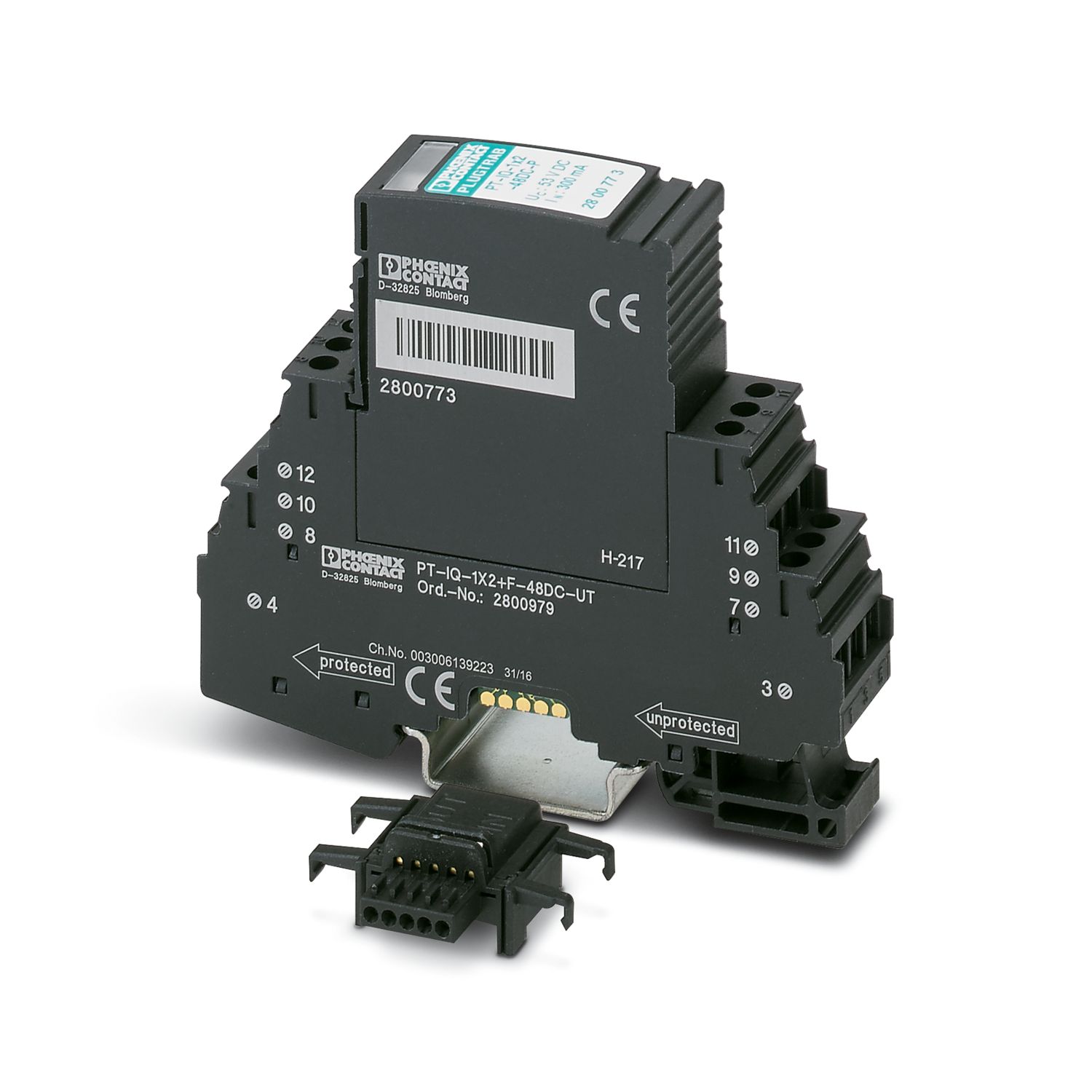

PT-IQ-1X2+F-48DC-UT
-
サージ保護機器
2800979
サージ保護、保護プラグとベースエレメントで構成、モジュールには多段階ステータスインジケータを内蔵、2線式フローティング信号回路1個用。ガス入り放電管による間接接地 最大SIL 3の安全関連回路で使用可能。
この製品を操作するには追加の製品が必要となります。
必須アクセサリ
製品の詳細
| 概要 | |
| 注記 | リモート信号とDINレールコネクタの電源はモジュールをDINレールコネクタにスナップ止めして接続します。 |
| 製品ライン | 計測制御回路技術用サージ保護 |
| 製品シリーズ | PLUGTRAB IQ |
| IECカテゴリ | C1 |
| C2 | |
| C3 | |
| D1 | |
| タイプ | DIRレールモジュール、2分割構造 |
| メッセージサージ保護破損 | 光学式、多段階 |
| モジュールごとの配線ペア | 1 |
| 絶縁特性 | |
| 過電圧カテゴリ | III |
| 汚染度 | 2 |
| 定格電圧UN | 48 V DC |
| 接続方法 | ネジ接続 |
| ネジ山 | M3 |
| 締付けトルク | 0.5 Nm |
| 撚線接続断面積 | 0.2 mm² ... 2.5 mm² |
| 接続電線サイズ、単線 | 0.2 mm² ... 4 mm² |
| 接続電線断面積AWG | 24 ... 12 |
| 外形寸法 |
|
| 幅 | 17.7 mm |
| 高さ | 91.1 mm |
| 奥行き | 77.5 mm (DINレール 7.5 mmを含む) |
| 水平ピッチ | 1 区分 |
| UL94難燃性クラス | V-0 |
| ハウジングの材質 | PA 6.6 |
| 機械的仕様 | |
| 開放サイドパネル | なし |
| 作動方向 | Line-Line & Line-Signal Ground/Shield & optional Signal Ground/Shield-Earth Ground |
| 最大連続電圧UC | 53 V DC |
| 37 V AC | |
| 定格電流 | 300 mA |
| 動作有効電流IC（UC時） | ≤ 5 µA (シグナル回路) |
| 接地ケーブル電流IPE | ≤ 1 µA |
| 定格放電電流In (8/20) µs （ケーブル-ケーブル間） | 10 kA |
| 公称放電電流In (8/20) µs（コア-アース） | 10 kA |
| パルス放電電流Iimp (10/350) µs（ケーブル-アース間） | 2.5 kA |
| 合計放電電流ITotal (8/20) µs | 20 kA |
| 電圧保護レベルUp（ケーブル-ケーブル間） | ≤ 100 V (C1 - 1 kV / 500 A) |
| ≤ 150 V (C2 - 10 kV / 5 kA) | |
| ≤ 170 V (C2 - 10 kA) | |
| ≤ 90 V (C3 - 25 A) | |
| ≤ 95 V (C3 - 100 A) | |
| 電圧保護レベルUp（ケーブル-アース間） | ≤ 900 V (C1 - 1 kV / 500 A) |
| ≤ 1300 V (C2 - 10 kV / 5 kA) | |
| ≤ 1200 V (C2 - 10 kA) | |
| ≤ 1000 V (C3 - 25 A) | |
| ≤ 1300 V (C3 - 100 A) | |
| 電圧保護レベルUpスタティック（ケーブル-シグナルグランド間） | ≤ 600 V (C1 - 1 kV / 500 A) |
| ≤ 750 V (C2 - 10 kV / 5 kA) | |
| ≤ 800 V (C2 - 10 kA) | |
| ≤ 700 V (C3 - 25 A) | |
| ≤ 800 V (C3 - 100 A) | |
| 電圧保護レベルUpスタティック（ケーブル-ケーブル間） | ≤ 85 V (C2 - 10 kA) |
| 応答時間tA（ケーブル-ケーブル間） | ≤ 1 ns |
| 応答時間tA（ケーブル-アース間） | ≤ 100 ns |
| 応答時間tA（ケーブル-シグナルグランド間） | ≤ 100 ns |
| 入力減衰aE、対称 | 通常 0.3 dB (≤ 450 kHz/150 Ω) |
| カットオフ周波数fg（3 dB）、150 Ωシステムの場合左右対称 | 通常 1.9 MHz |
| 容量（コア-アース間） | 通常 1.5 nF |
| パスごとの抵抗 | 1.2 Ω ±5 % |
| メッセージサージ保護破損 | 光学式、多段階 |
| 必要とされる最大バックアップヒューズ | 315 mA (FF) |
| インパルス耐久性（ケーブル-ケーブル間） | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C2 - 10 kA | |
| C3 - 100 A | |
| インパルス耐久性（ケーブル-アース間） | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C2 - 10 kA | |
| C3 - 100 A | |
| D1 - 2.5 kA | |
| サージ電流容量（電線-シグナルグランド間） | C1 - 1 kV / 500 A |
| C2 - 10 kV / 5 kA | |
| C2 - 10 kA | |
| C3 - 100 A | |
| D1 - 2,5 kA | |
| パルスリセット時間（ケーブル - ケーブル間） | ≤ 300 ms |
| パルスリセット時間（ケーブル - アース間） | ≤ 30 ms |
| パルスリセット時間（ケーブル-シグナルグランド間） | ≤ 4000 ms |
| 周囲条件 | |
| 保護等級 | IP20 |
| 使用周囲温度 | -40 °C ... 70 °C |
| 周囲温度（保管時/運搬時） | -40 °C ... 85 °C |
| 高度 | ≤ 4000 m (amsl) |
| 標準/仕様 | IEC 61643-21 |
| 注記 | 2000 + A1:2008、変更 |
| 標準/仕様 | EN 61643-21 |
| 注記 | 2001 + A1:2009 |
| 標準/仕様 | EN 61000-6-3 |
| 注記 | 2007 + A1:2011 |
| 標準/仕様 | EN 61000-6-2 |
| 注記 | 2005 |
| 取付けタイプ | DINレール：35 mm |
