SAC-8P- 3,0-PUR/P12FS
-
センサ/アクチュエータケーブル
1649249

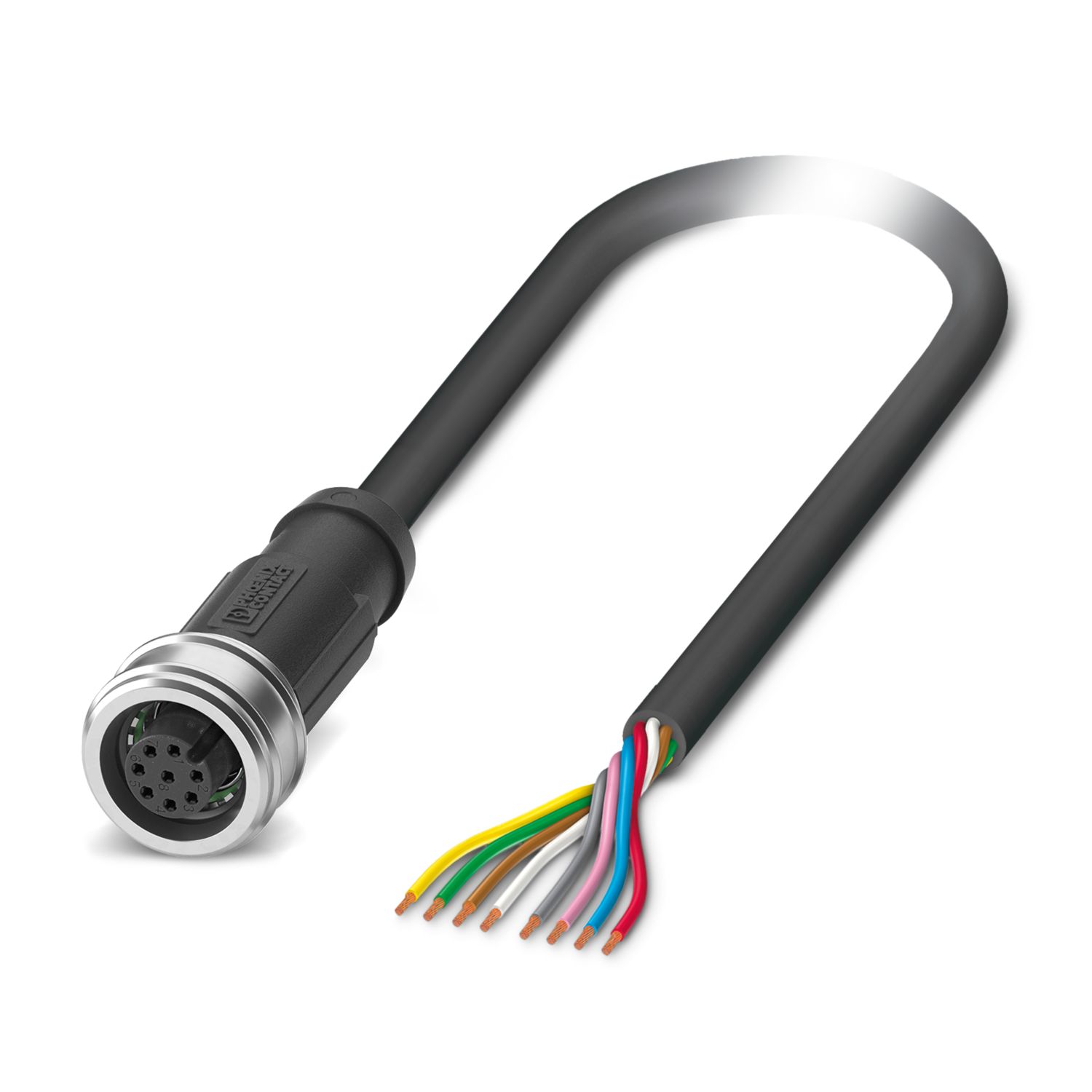

センサ/アクチュエータケーブル、8-極、PUR ハロゲンフリー、黒-灰RAL 7021、片側フリー、上 メス ストレート M12 プッシュプル、キーイング: A、ケーブル長: 3 m
製品の詳細
| 製品ライン | センサ／アクチュエータケーブル |
| アプリケーション | 標準 |
| 極数 | 8 |
| シールド用 | なし |
| 絶縁特性 | |
| 過電圧カテゴリ | II |
| 汚染度 | 3 |
| UL94難燃性クラス | V0 |
| 定格電圧UN | 30 V AC |
| 30 V DC | |
| 標準規格 IN | 2 A |
| 接続1 | |
| 寸法図 |
M12ソケットのピンアサイン、8極、Aコーディング、メス側
|
| 型式 | M12 メス、 エルボー、 8-極、 プッシュプル、 キーイング: A |
| 極数 | 8 |
| シールド用 | なし |
| 信号の種類/カテゴリ | ユニバーサル |
| 挿抜回数 | ≥ 100 |
| 絶縁抵抗 | ≥ 100 MΩ |
| サージ電圧カテゴリ | II |
| 汚染度 | 3 |
| 部材 お問い合わせ先 | CuZn |
| 部材 コンタクト表面 | Ni/Au |
| 部材 コンタクトキャリア | PA |
| 部材 グリップ本体 | TPU、難燃性、自己消火型 |
| 部材 シール | FKM |
| 部材 取外し | 亜鉛ダイカスト、ニッケル合金 |
| UL94難燃性クラス | V0 |
| 保護等級 | IP65 |
| IP67 | |
| 使用周囲温度 | -25 °C ... 85 °C |
| 標準割当て | M12プラグコネクタ |
| 標準/規則 | IEC 61076-2-010 |
| 接続 2 | |
| タイプ | メス ストレート M12 プッシュプル |
| 極数 | 8 |
| ロッキングタイプ | プッシュプル |
| コーディングタイプ | A |
| 導体の長さ | 3 m |
| PURハロゲンフリー黒 [PUR] | |
| 寸法図 |
|
| ケーブル重量 | 46 kg/km |
| UL AWLスタイル | 20549 / 10493 (80°C/300 V) |
| 極数 | 8 |
| シールド用 | なし |
| ケーブルタイプ | PURハロゲンフリー黒 [PUR] |
| 導体構造、信号線 | 32x 0.10 mm |
| AWG信号ライン | 24 |
| 電線断面積 | 8x 0.25 mm² (信号ライン) |
| ワイヤ径、絶縁部を含む | 1.17 mm ±0.02 mm |
| ケーブル外径 | 5.90 mm ±0.15 mm |
| 外部シース素材 | PUR |
| 外部シース、色 | 黒-灰RAL 7021 |
| 導体材質 | ベア銅線 |
| 材質、フィラー | PE |
| 芯線絶縁材質 | PP |
| 単線、色 | 白、茶、緑、黄、灰、ピンク、青、赤 |
| 厚さ、絶縁 | ≥ 0.21 mm |
| 厚さ、外部シース | およそ 0.80 mm |
| 全ツイスト | フィルタ回りの8線が芯線に |
| 最大導体抵抗 | ≤ 78 Ω/km (20 °C時) |
| 絶縁抵抗 | ≥ 1 GΩ*km (20 °C時) |
| 伝送インピーダンス | 100 Ω +15 % (1 MHz時) |
| ケーブル容量 | ≤ 70 pF/m |
| 定格電圧、ケーブル | ≤ 300 V |
| 試験電圧 | ≥ 3000 V |
| 最小曲げ範囲、固定取付け | 8 x D |
| 最小曲げ半径、可動取付け | 10 x D |
| 最小曲げ半径、固定 | 48 mm |
| 最小曲げ半径、可動 | 59 mm |
| 動的負荷容量（曲げ） | 最大曲げ回数: 5000000、 曲げ半径: 59 mm、 移動距離: 10 m、 移動速度: 3 m/s、 加速度: 10 m/s² |
| 動的負荷容量（ねじれ） | ねじれ: ±180 °/m、 ねじり回数: ≥1000000、 ねじり頻度: 35 サイクル／分 |
| ハロゲンフリー | DIN VDE 0472 part 815に準拠 |
| 難燃性 | UL 758/1581 FT2に準拠 |
| DIN EN 60332-2-2（20 s）に準拠 | |
| 耐油性 | DIN EN 60811-2-1に準拠 |
| その他の耐性 | 酸/アルカリ溶液および溶剤への高い耐性 |
| 耐加水分解性および抗菌性 | |
| 一部抗紫外線 (DIN EN ISO 4892-2-Aに準拠) | |
| 低粘着力 | |
| 耐摩耗性 | |
| 特殊な性質 | フレキシブルケーブル管対応 |
| シリコンフリー | |
| 塗装やニスによるコーティングを妨げる物質からフリー | |
| フレキシブル | |
| 使用周囲温度 | -40 °C ... 80 °C (ケーブル、固定設置) |
| -25 °C ... 80 °C (ケーブル、可動設置) | |
| 標準割当て | M12-Push-Pull |
| 標準/仕様 | IEC 61076-2-010 |
互換性のある製品
特長
100 %電気試験済みのプラグインコンポーネントで簡単で安全
プッシュプル高速嵌合の設置で時間を短縮
